冷原子领域专用产品介绍

发布时间:2021-10-20 14:08:00 浏览量:3600

冷原子领域专用产品介绍



一.光源——外腔半导体激光器

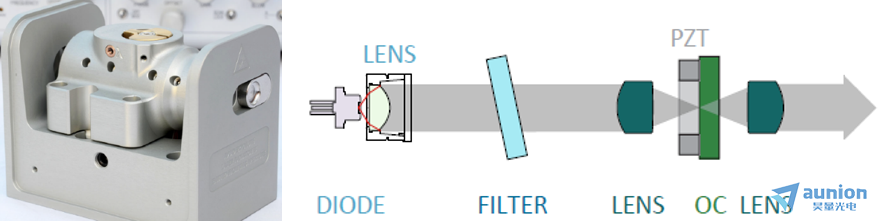

MOGLabs公司Cateye(猫眼式)外腔半导体激光器(ECDL)是一种新型的外腔半导体激光器,采用猫眼式反射镜+超窄带宽滤波

组合替代传统准直敏感的基于光栅设计的Littrow或Litman-Metcalf结构。




特性

猫眼式滤波器设计紧凑设计

快速压电陶瓷反馈

精密波长调谐

微波RF调制

二极管保护电路和继电器


优势

声学惰性和被动稳定

超窄线宽

自准直

高速反馈带宽

低噪声频率


应用

激光冷却与捕获

玻色爱因斯坦凝聚

囚禁离子

量子光学

激光光谱


主要技术指标:

波长范围:370-1612nm

输出功率高达瓦量级

线宽<100KHz


丰富的配置方案:

锥形光放大器 (650-1080nm)

注入锁定系统 (370-698nm)


超级福利:

强大的技术支持团队

样机免费试用

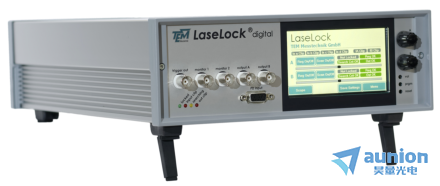

二.稳频-----激光锁腔器 (LaseLock)

激光稳频锁腔器LaseLock是一款通用的用于可调谐激光器频率锁定或基于压电陶瓷锁定激光谐振腔的设备。该装置集成了以下模块:

输入信号处理、锁相放大器、双通道PID调节器、扫描调节器、搜索逻辑电路、输出放大器、Monitor输出。

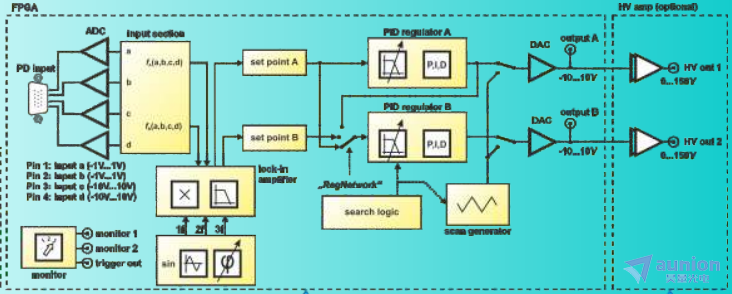

原理框图


核心技术参数:


Signal  input

Voltage range

+、- 1.0V (fast input)  -10.0-10.0

V(slow input)

Bandwidth300KHz
Sampling Rate

2.5 MSps(fast input)   200kSp

s(slow input)

OutputsVoltage range10.0-10.0 V (LV)     0-150V (HV)
Sampling Rate2.5MSps
Lock-in amplifiermodulation frequency0.1 Hz……1MHz
Phase adjustment0 ... 360
cut-off frequency25Hz…..850 kHz
Twin PID regulatorCombinationsindependent I parallel I series

Over-all delayapprox. 2 µs
Scan generatorOutput frequency100 mHz ... 20 kHz (triangular or saw tooth shape, TTL trigger output)



三.频率参考-----消多普勒饱和吸收稳频参考(Cosy)

饱和吸收谱参考是集成了光路,探测器,玻泡,温控等组件的一体化可以直接探测激光束,在极大降低光路复杂度同时,为激光稳频提供了理

想参考频率。



体积紧凑

理想的频率参考(Rb/K/Cs)

温控/磁场模块可选

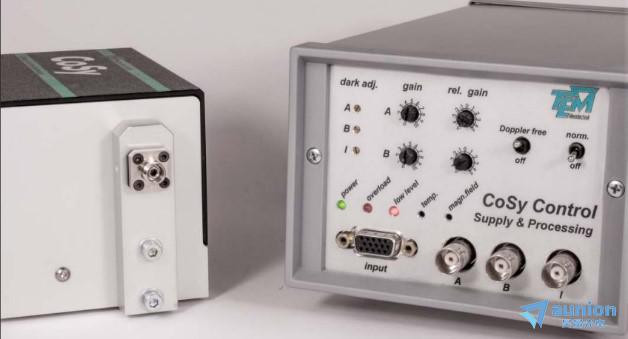

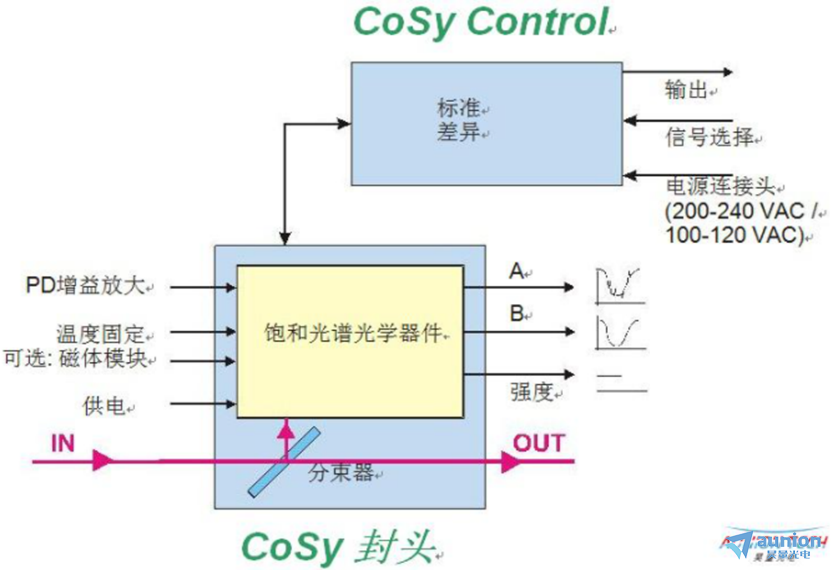

CoSy饱和吸收谱参考集成了包括分束器,反射镜,探测器和玻泡(配置温控模块,可选配磁场模块)


CoSyControl通过供电系统和控制电路控制CoSy饱和吸收光谱装置

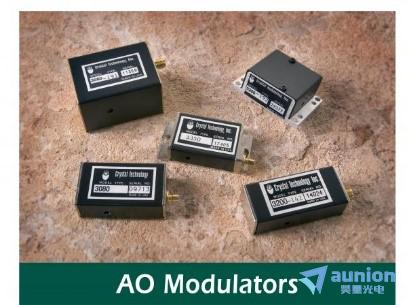

四. 移频----声光移频器 (AOM)

Gooch&Housego 通过声光(AO)设备的传输会使输入光产生等于RF驱动频率的频移。产品种类丰富,性能稳定,是冷原子领域必

不可少的光学器件!

响应波段范围广(257nm~10.6um)

宽移频范围(超过300MHz)

低功耗


常用规格型号


Model No.WavelengthCenter FrequencyMaterialRF BandwidthActive aperture
3080-125400-850nm80MHzTeO225MHz2.5 x 2mm
3100-125400-850nm100MHzTeO225MHz2.5 x 1.5mm
3200-1214400-850nm200MHzTeO250MHz2.5 x 1.5mm
3270-125400-850nm270MHzTeO250MHz2.5 x 1.5mm
3315-125400-850nm315MHzTeO250MHz2.5 x 1.5mm
3350-125400-850nm350MHzTeO250MHz2.5 x 1.5mm
3080-122780-950nm80MHzTeO220MHz2.5 x 1mm
3200-124780-950nm200MHzTeO250MHz2.5 x 0.32mm
3080-1971030-1064nm80MHzTeO230MHz2.5 x 1mm
3110-1971030-1090nm110MHzTeO215MHz2.5 x 1.25mm

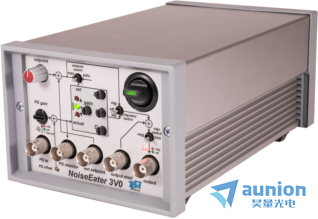

五. 稳激光功率---功率稳定器(NoiseEater)

激光功率稳定器通过PID调节反馈控制AOM或EOM进行激光功率高精度稳定,拥有手动和自动功率设定功能,完美消除强度噪声。


消除激光强度噪声

控制激光功率设定与切换

固定或自动设定功率调节

AOM, EOM, LCR或步进马达

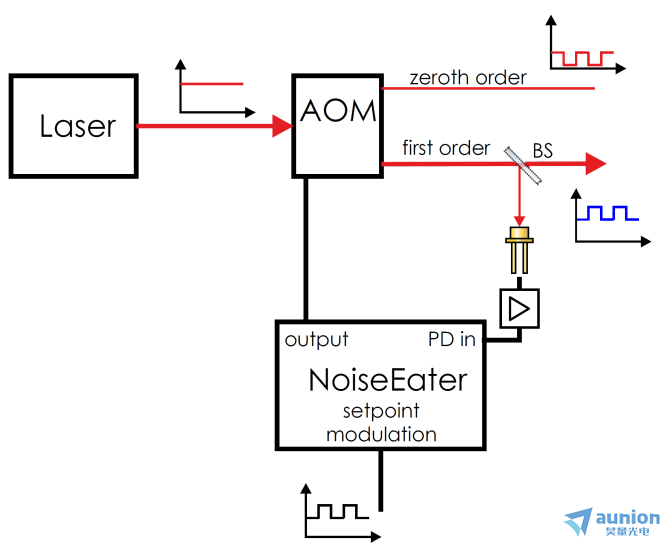

工作原理

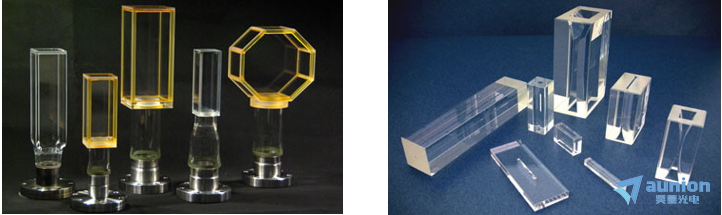

六.超高真空腔

在分子量子力学研究领域,超高真空腔是利用Bose-Einstein凝聚收集原子时,使用的磁光阱的关键光学部件。UHV CELL在理想气体

特性分析、冷却原子以及超冷却原子的研究等领域发挥了举足轻重的作用。此外,UHV广泛应用于包括磁气遥感、原子钟、标准波

长、原子干涉、GPS遥感、地下结构解析用重力感应等多种领域。



形状:正方形、长方形、八角形等多种腔体、与法兰在多方位上进行封接

腔体尺寸:最大可达50x50x150mm、其他尺寸定制

玻璃材质:合成石英、PYREX等

胶合方法:光胶(键合融合)、化学密封胶合

真空腔用法兰:标准尺寸φ70mm ICF70 (40 CF)、弱磁性SUS304

特殊加工:AR增透膜,特殊尺寸加工、非磁性法兰SUS316L等


七.波长计

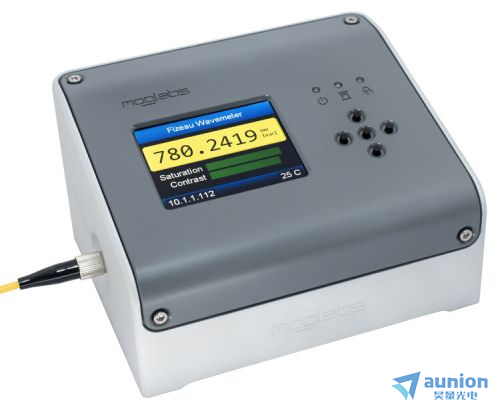

FZW系列波长计是Moglabs公司生产的一款紧凑、斐索型激光波长计,提供在400-1100nm范围内可靠准确的波长测量,在使用过程

中无需重新校准。测量结果可实时显示在设备内置的显示屏上,摈弃了对主机的需求。


FZW系列波长计小巧的外形使它成为一个易于使用的分析工具,可以通过USB或DC插件包供电。它提供了一个模拟输出,无论是波长

监测或激光稳定通过内置可调PID控制器。提供以太网或USB接口命令和询问,可立即集成到现有的控制系统中(LabVIEW, MATLAB

和 python驱动程序),它提供了一个全功能的软件包,包括长期测量和无模式扫描范围测量。一个简单的一键重校准过程使用外部参

考源补偿任何长期漂移。


绝对精度:600 MHz (400-1100 nm)

测量速率:up to 500次/秒

内置PID反馈模拟输出

USB或电池供电 - 移动灵活

内置32位处理器,波长可直接显示(彩页显示屏)



欢迎有意向的朋友们随时与我们联系~
