同步辐射衍射实验需要确定晶体样品的实际位置与姿态，空间望远镜地面试验则需要识别支撑结构的热响应。quDIS多轴干涉测量通过多点距离读数，为样品定位和结构热变形分析提供依据。本文结合 qutools 两个官方应用，说明波长扫描干涉原理、探头布局与角度解算，解析信号稳定性、带宽及环境光程误差。
quDIS 多轴干涉测量：从同步辐射样品定位到航天结构热变形
高精度装置中的电机指令、编码器读数和样品表面的实际运动之间，可能存在安装偏差、结构弹性、热漂移及转轴误差。对 X 射线衍射而言，这些误差会影响样品与入射束的几何关系；对空间望远镜而言，镜间支撑结构的微小变化会改变光学元件的相对位置。把测量基准延伸到目标表面，有助于把机构运动与实际光机几何联系起来。
quDIS采用光纤连接的传感头，可按目标与参考方式配置为Fabry-Pérot 或 Michelson 干涉结构。其单台设备提供三条测量轴，并支持多设备扩展。距离读数如何转化为角度或结构变形，取决于探头的位置、方向以及所采用的几何模型。

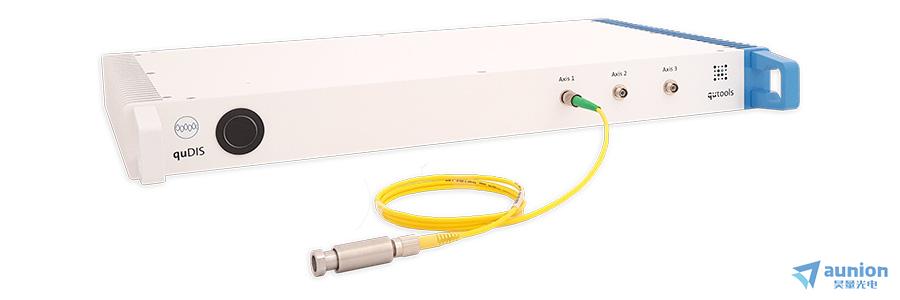

图1 quDIS 主机与光纤传感头。
在官方白皮书所示的 Fabry-Pérot 配置中，探头参考面的反射光与目标返回光叠加形成干涉。Michelson 配置则通过分光形成参考臂与测量臂。两种配置都利用相干光的相位与光程差之间的关系，但参考位置和测量几何需要分别定义。
对于固定波长、折射率和参考光路保持不变、目标沿测量方向移动 的双程反射光路，一般干涉关系可写为下式。其中 λ 为真空波长，n 为介质折射率，ΔL 为几何距离变化；该式用于解释位移灵敏度。
Δφ = 4π n ΔL / λ
quDIS的实际方法还引入电控波长扫描：即使目标静止，改变激光波长也会产生干涉条纹。系统结合扫描中的条纹信息与固定波长处的相位提取相对光程变化，qutools 将这一方法称为 interference spectroscopy，即干涉光谱法。扫描期间的相位同时受到波长和光程影响，因此不能把全部相位变化都直接当作目标运动。
内部乙炔气室利用已知吸收线提供波长参考标记，定长光学参考腔用于稳定并线性化波长扫描。官方白皮书说明，结合这些参考与条纹信息，可以计算绝对距离。绝对测量与相对位移测量采用的指标需要分别理解。
QuDIS的测量算法对干涉对比度变化的依赖较低；这对样品转动或反射条件缓慢变化的场景具有价值。但目标反射率、入射角、聚焦位置和回光耦合仍会决定有效信号能否被检测。工程布置时，应先保证各姿态下的回光，再讨论算法带来的稳定读数。
在同步辐射束线中，晶体样品绕测角台转动，X 射线探测器记录不同几何条件下的衍射信号。quDIS 测试的方案将固定光纤传感头指向样品表面，通过距离变化确定样品姿态，并与测角台构成闭环反馈。

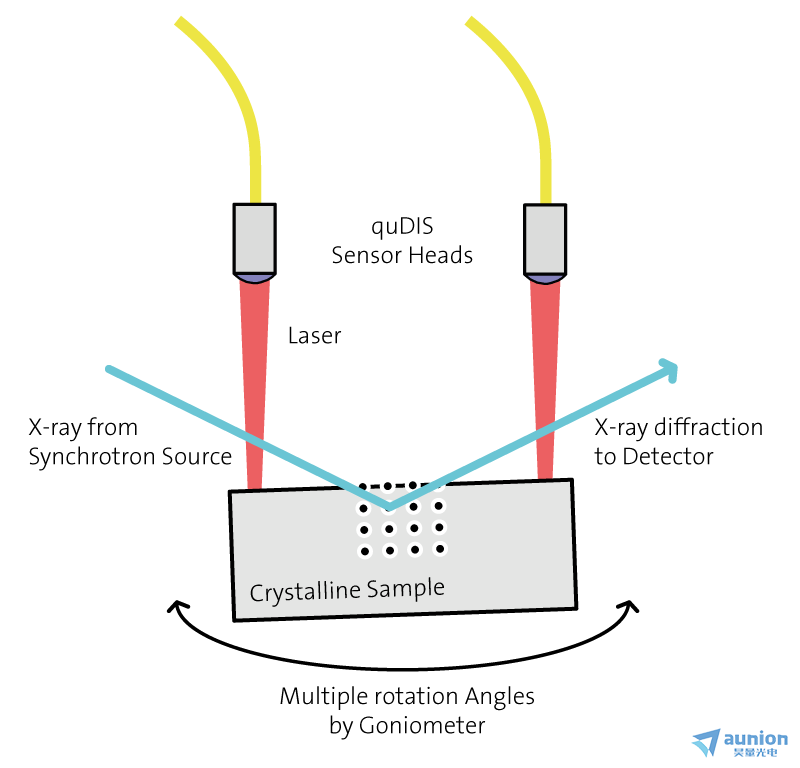

图2 固定传感头测量晶体样品表面距离，样品由测角台转动。青蓝色线为 X 射线光路，红色为测量光束。
若两条平行测距线垂直于参考平面、间距为 b，被测表面近似平面，则可由两点距离 L₁、L₂ 的差值求得该方向的倾角。小角度条件下，一般几何关系为：
θ ≈ (L₂ - L₁) / b
这一关系说明，测角能力同时取决于距离噪声和有效基线。探头基线扩大时，同一微小倾角对应的距离差更大；实际收益仍受表面平面度、探头安装和基准结构稳定性的限制。若还要区分平移与两个方向的倾斜，需要合理增加测点并标定几何关系。
官方应用方案描述为对测角台运动进行亚纳米级闭环测量。对实验设计更直接的价值，是从目标表面获得独立反馈，并检查转动过程中的寄生位移。实际闭环效果还由控制器延时、执行器和机械共振共同决定，传感器测量带宽不能直接替代整套装置的控制带宽。
空间望远镜的光机计量桁架负责维持光学组件的相对位置。光照与阴影变化引起的热载荷可能改变桁架形状，使镜间距离和对准状态发生变化。因此，设计阶段需要在地面受控环境中测量结构响应，并将其与光机分析联系起来。

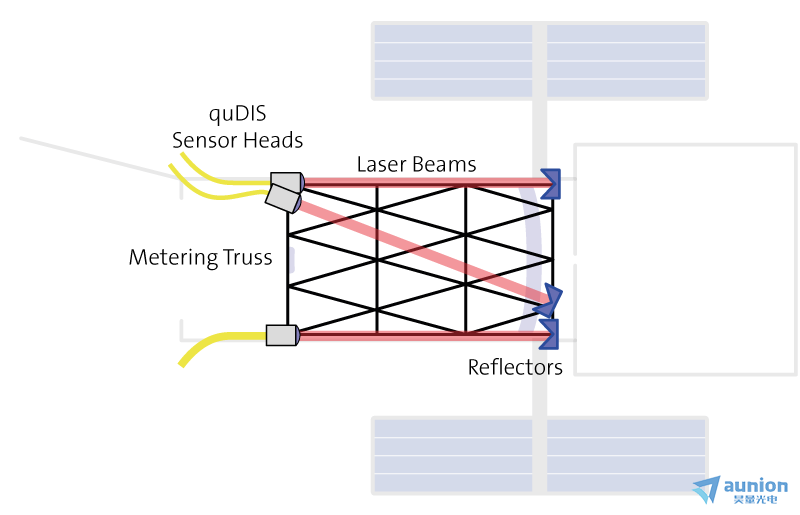

图3 多方向测量光路监测望远镜光机计量桁架。
官方介绍的地面试验方案，将结构置于封闭环境，控制温度和压力，并使用十二条 quDIS 测量轴，从多个方向监测圆柱形计量桁架的变形；官方同时强调长期测量中的低漂移表现。这里的十二轴是案例的总测量轴数，quDIS 单机规格仍为三轴。
多方向光路能对不同运动分量产生不同响应。例如，轴向光路对端部间距变化敏感，斜向光路还会响应横向位移或倾斜。利用已标定的光束方向和反射器位置，可将多路距离变化与结构模型比较。要把这些读数进一步归因为伸缩、弯曲或扭转，需要明确模型和参考结构，测量轴数量本身并不保证完整的自由度重建。
被测桁架、传感头支架、光学窗口和外部空气光路都可能随环境变化。解释热变形数据时，应同步记录试验环境，评估参考支架的热响应，并在模型中区分刚体运动与结构变形。官网此例支持多轴方案的应用思路；热变形幅值、循环温区和长期漂移预算，应由具体试验条件确定。
两个应用分别重视动态位置反馈和长时间多点监测。选型时应先明确所需测量量、回光条件与参考方式，再核对具体主机和探头组合。以下为官网及官方数据表中的主要指标，测试条件一并列出。
指标或配置 | 官方信息 | 对实验设计的含义 |
|---|---|---|
信号稳定性 | < 0.05 nm | 相对距离条件下的信号稳定性；不能作为全量程绝对准确度或机构定位误差。 |
分辨率 | 1 pm | 读数分辨率与噪声、准确度分别评价。 |
工作距离 | 20–1400 mm | 结合目标尺寸、腔体空间、焦距及角度容差选探头。 |
测量带宽 | 25 kHz | 白皮书另注 @ 1000 mm，随距离变化；控制带宽还受机构与延时限制。 |
测量轴数 | 单机 3 轴 | 多轴布置需要几何标定；扩展时需明确同步与数据接口。 |
测量光源 | 1535 nm DFB 激光 | 按目标在该波长下的回光和腔体窗口透过情况评估光路。 |
参考配置 | Fabry-Pérot 或 Michelson | 参考位置应与待测几何关系匹配，分别评估参考臂和外部光路误差。 |
干涉测量直接响应光程，几何距离 L 与光学距离 nL 之间还隔着介质折射率 n。空气温度、压力和湿度变化可能表现为距离漂移；内部气室与参考腔对激光扫描的约束，不能替代外部光路的环境误差评估。官方提供 AMU 环境测量单元作为选配组件，可结合具体环境补偿需求评估。
对真空腔或热环境试验，还应检查窗口引入的光程变化、探头及支架材料的热响应和光纤布线。qutools 官网介绍了面向严苛环境的专用传感头设计；具体温度、真空兼容性和安装条件，应落实到所选组件。
样品定位项目可先标定距离到角度的变换，再评估全转角范围内的信号与残差；热变形项目可先建立参考通道和结构模型，再比较温度历程下各测量轴的响应。两类工作都需要将传感器读数与机构基准、环境记录放在同一时间轴上分析。
quDIS 适合需要将微小位移与实际实验几何联系起来的科研装置。同步辐射样品台、精密光机平台以及空间光学结构的地面环境试验，都可按目标表面和参考结构设计测量光路。对于曲面、低回光目标或大角度运动，宜先验证信号获取条件。
应用方向 | 优先明确的输入 | 可形成的测量结果 |
|---|---|---|
同步辐射样品定位 | 转角范围、测点基线、表面与闭环接口 | 样品表面位移、由几何标定得到的倾角及转动残差 |
光机结构热变形 | 结构模型、温压历程、参考支架与轴线布置 | 多方向距离变化及其与预测变形的对应关系 |
quDIS 两个官方应用共同体现了多轴干涉测量的价值：在目标表面建立距离反馈，再通过测量几何解释位置、姿态和结构响应。仪器规格为实验设计提供起点，探头布局、参考稳定性和误差预算决定读数能支持怎样的科研结论。
如需评估 quDIS 在样品定位或热变形测试中的配置，可联系昊量光电石工（James），提供目标材料、工作距离、运动范围、环境条件和所需测量量，进一步讨论传感头、测量轴数及数据接口。
