积分球与光电二极管结合，可兼顾高功率测量和微秒级响应。本文介绍Artifex积分球功率计的原理、量程与选型，并展示5 kW激光实测中的约1.5%长期波动和约0.7%快速波动。
高功率激光功率波动如何测？积分球方案响应速度约为热电堆的1000倍
高功率激光功率测量有个绕不开的取舍：热电堆吃得下高功率，却只能给出秒级的平均值；光电二极管快得多，可过载能力只有毫瓦量级。Artifex 用集成积分球的激光功率计把这两个矛盾同时解开——这也是它逐渐应用于高功率激光测量的原因。
激光功率测量的核心是检测头里的传感器，它的物理机制决定了整台仪器的特点。热电堆基于 Seebeck 效应，由许多热电偶热并联、电串联构成，探测面涂覆哑光深黑吸收材料，尽量多吸收入射功率且与波长无关。
这带来一串连带问题：它的灵敏度很低——单个热电偶产生的电压太小，只能靠许多热电偶串联把信号累加；也因为它靠温差工作，环境热源（附近风扇的排风，甚至放在探头上的手）都会变成误差，可测功率下限约为几毫瓦；吸收涂层在测量中至关重要，而它的吸收率可能随使用发生变化，进而影响校准结果；而响应速度是关键因素——测量基于热流，典型响应时间 1 秒到数秒。
对于焊接、切割、激光器老化测试这类场景，功率波动本身就是工艺质量的直接指标。在当前测量条件下，热电堆更适合观察平均功率趋势，对较快功率波动的分辨能力有限。
积分球是一个被动组件——中空球体，开有让激光进入和逸出的端口，内壁高反射且高度漫射。入射激光经多次漫反射后，被均匀分布到整个内表面。

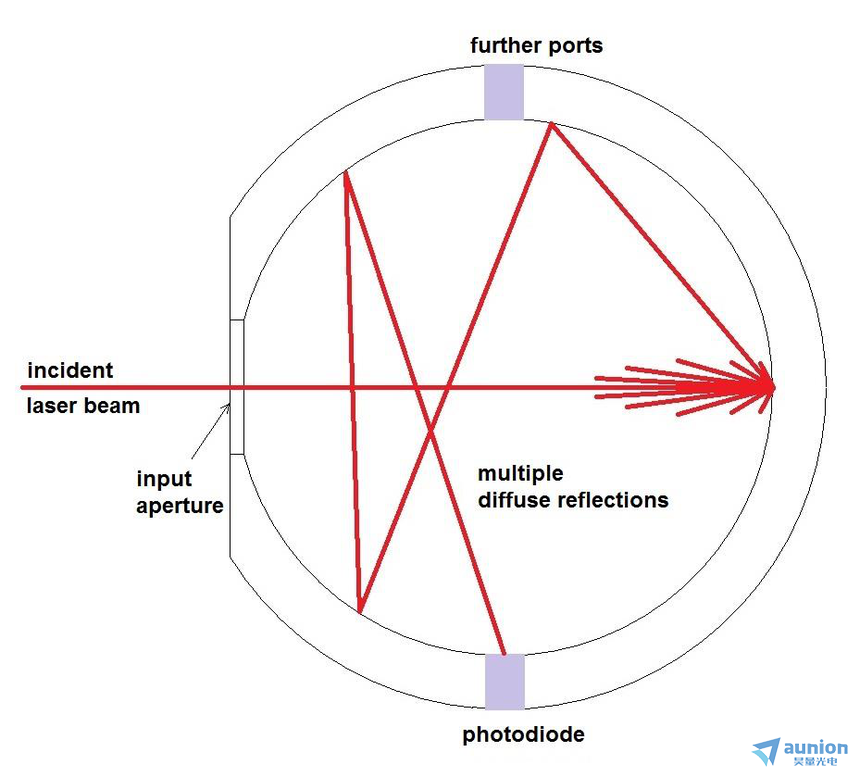

图 1 积分球工作原理：入射激光经多次漫反射后在内壁形成均匀功率密度，球壁还可另设端口。
装在球壁上的光电二极管只"看到"入射功率的一小部分，但有三个关键变化：功率密度高度均匀化；辐射被去偏振化，即使入射光本身是偏振的；落在传感器上的功率大幅衰减。结果是——响应速度与光电二极管同级，可测功率却提高几个量级。球的尺寸，就是调节整体灵敏度的旋钮。
如果只是衰减，一片中性密度滤光片就够了。积分球真正的价值，在于把测量从"光斑在哪、偏振如何"里解放出来：积分球探头位置相关偏差小于 1%（全孔径），角度相关偏差小于 2%（±30°）。

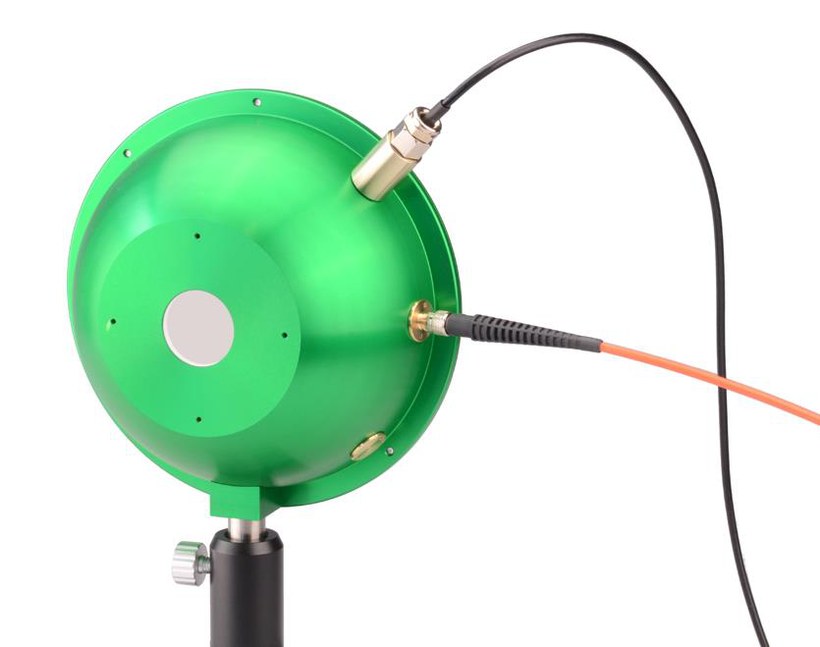

图 2 同一球体上同时装有光电二极管与光纤端口，功率测量与光谱监测可并行。
热量也被摊开了：内壁面积至少是入射孔径的 20 倍，同样一份光功率落到单位面积上的份额，明显低于直接打在热电堆吸收涂层上的情况；热量由整个金属壳导走，高功率时再加水冷，不像热电堆那样集中在薄薄一层涂层上。因此壁面可以承受更高的入射总功率，材料本身也不随时间显著变化
球壁还能另开端口，加一根光纤就能在测功率的同时监测光谱。

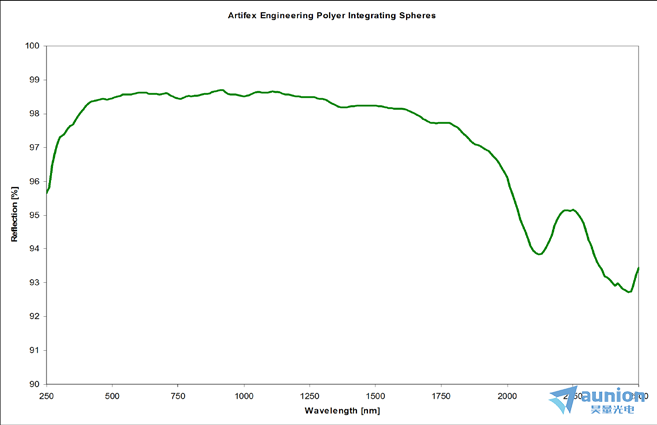

图 3 Artifex 聚合物积分球内壁反射率曲线（250–2500 nm）。
聚合物球覆盖 250–2500 nm，反射率曲线全谱段保持在约 92.5% 以上，700–1750 nm 区间约 97%–98.6%。它由实心材料 CNC 整体加工，而不是在基体上刷一层涂层——相较于 BaSO₄ 涂层球，整体加工结构可减少表面涂层变化对长期使用的影响。镀金球走的是另一条路线：镀金内壁在近红外到中红外反射率高，覆盖 650 nm–20 μm，可承受 5 kW/cm² 的功率密度；配合液冷，100 mm 内径的 G100L 可测 5 kW CW，200 mm 内径的 G200L 可到 12 kW CW。
Artifex 用内径 100 mm 的镀金铜质水冷积分球，测一台 5 kW 材料加工用碟片激光器。两个细节值得注意：光电二极管没有装在球内，而是通过 SMA 光纤端口引到球外的功率计——该功率下球体会升温（现场热像仪读到球面 42 °C），二极管一旦受热就会带来误差；整条链路（球-光纤-二极管）作为单一整体校准。

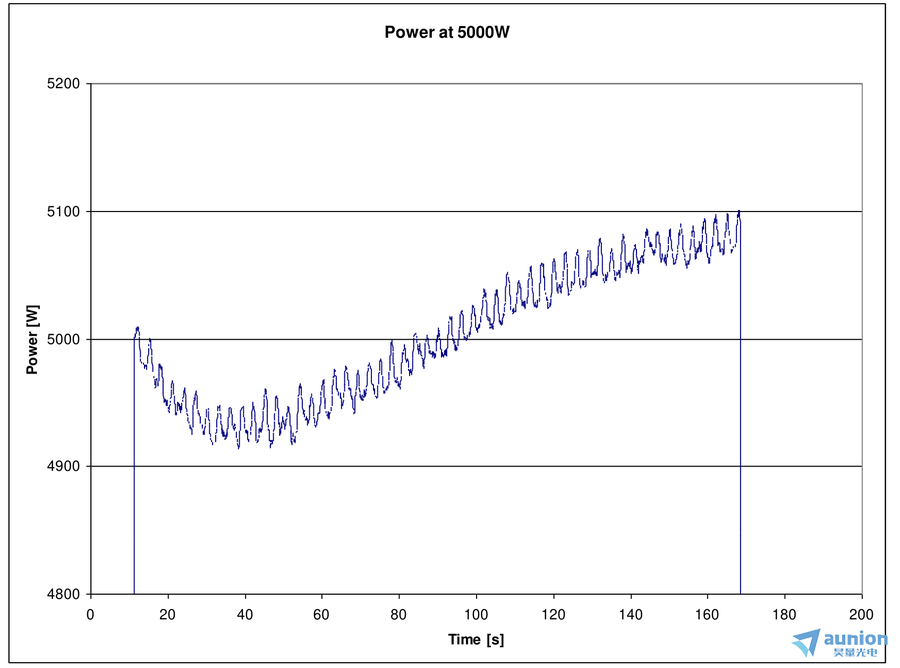

图 4 5 kW 满功率下的实测曲线（200 s）：约 1.5% 的长期波动上叠加了约 0.7% 的快速波动。
2500 W 以内功率非常稳定；升到满额 5000 W 时，出现约 1.5% 的长期波动，同时叠加约 0.7% 的快速波动。后者的时间尺度，热电堆难以分辨——而它恰是调试高功率激光时值得关注的部分。

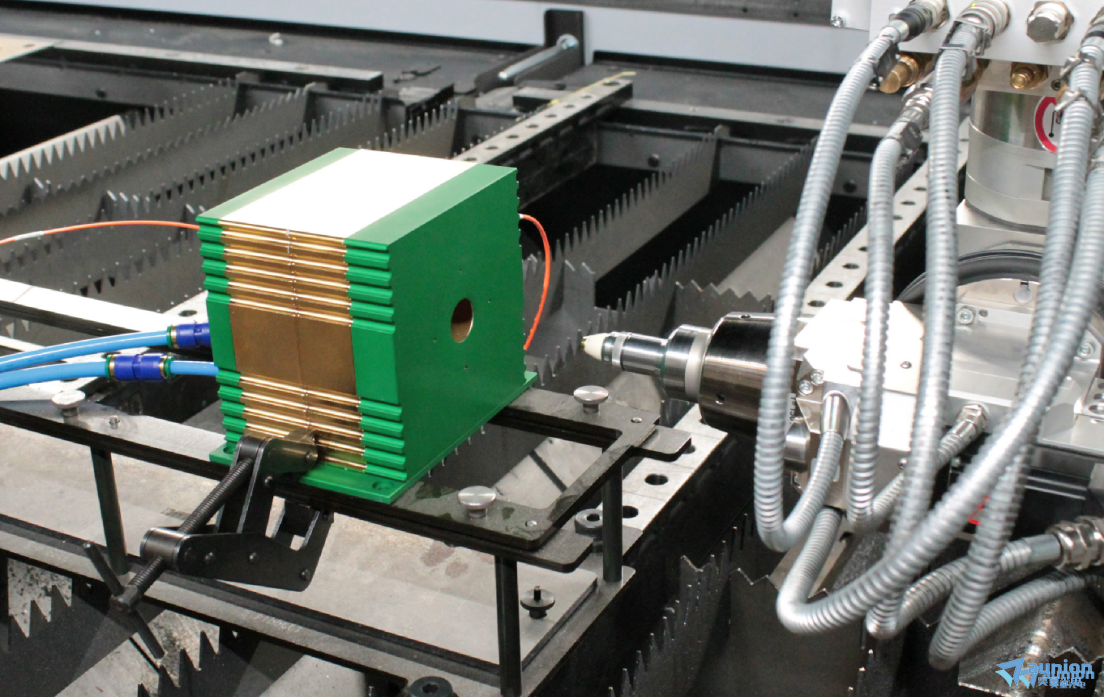

图 5 5 kW 实测现场：水冷镀金积分球安装在激光加工舱内，蓝色为冷却水管，橙色为通往 OPM150功率计的光纤。
聚合物球按内径分五档，功率承受能力随球径提高：
P10（内径 10 mm）：内置二极管功率上限为 150 mW
P20（内径 20 mm）：500 mW
SP20（20 mm）：内置 500 mW，外接光纤探头 20 W
SP50（50 mm）：内置 5 W，外接 40 W
SP100（100 mm）：内置 20 W，外接 100 W

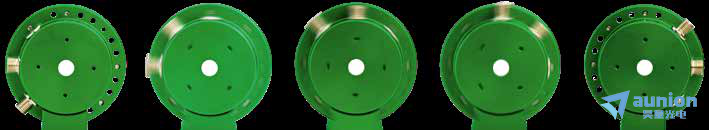

图 6 SP 系列聚合物积分球，端口方位可旋转，便于对准光路。
需要更高功率就换镀金球：G25（25 mm）未冷却 20 W；G65（65 mm）未冷却 40 W、配冷板 500 W；G100L（100 mm）液冷 5 kW；G200L（200 mm）液冷 12 kW。

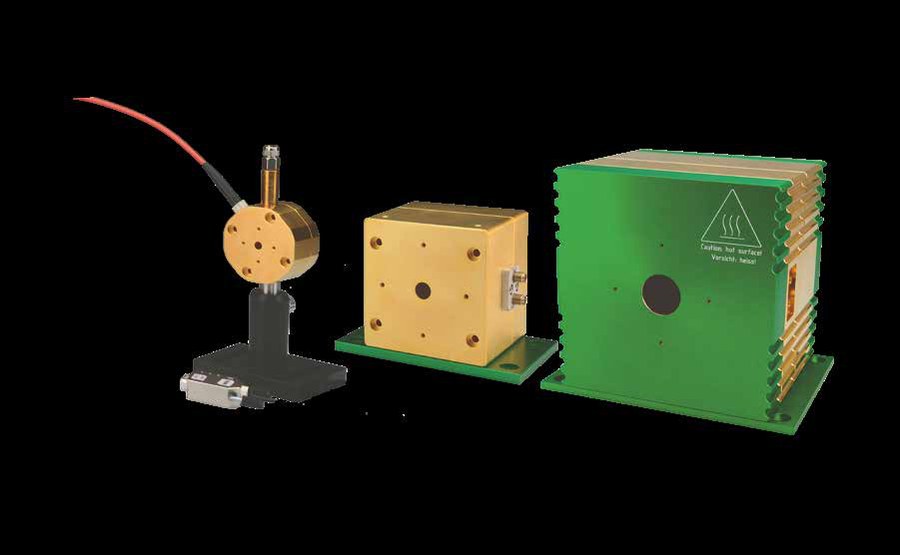

图 7 镀金积分球系列，右侧为液冷型。

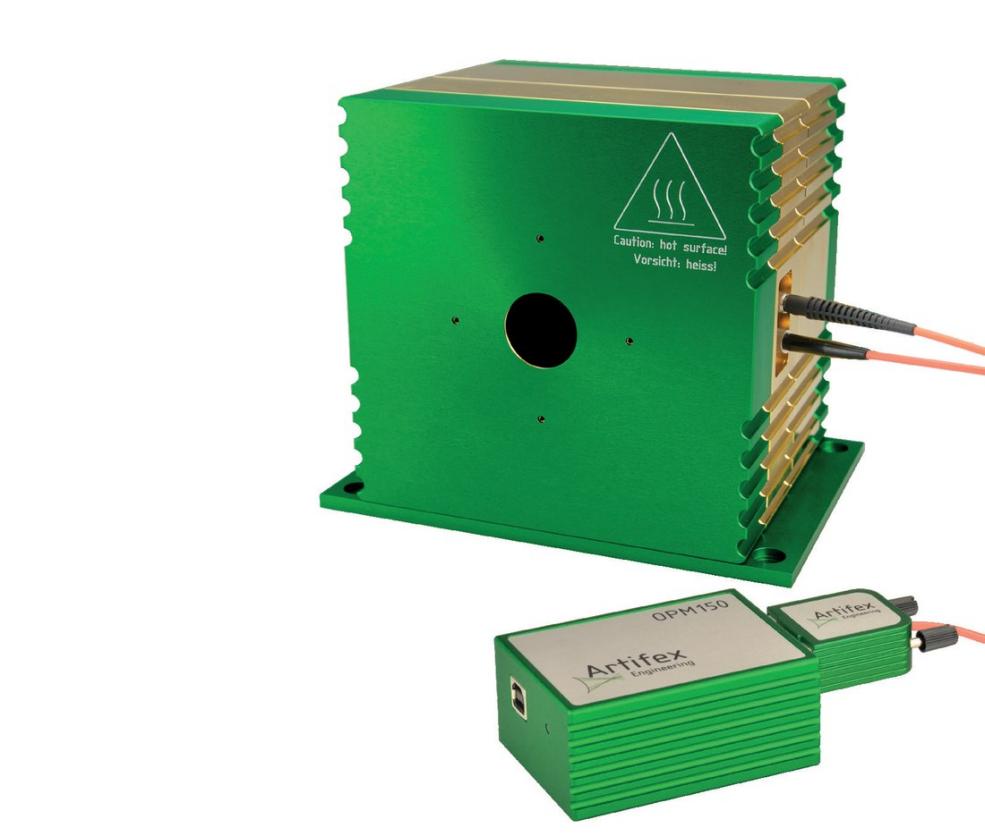

图 8 水冷镀金积分球经光纤耦合至 OPM150，可覆盖 12 kW CW。
功率计控制器模块选型上，OPM150 是常用型号之一：覆盖 250–2490 nm，六种探测器材料，每个探测器头的校准数据存放在探头连接器内，换波段只需换头、共用同一控制器模块。控制器带宽可选 10/100/10/0.005 kHz，配 10 kHz 控制器时探头响应时间 100 μs，直接调用数据采样率 600 S/s；控制器精度 ±1%，探测器精度 ±5%、重复性 ±1%。配合液冷镀金球与光纤耦合，速度约为热电堆的 1000 倍。

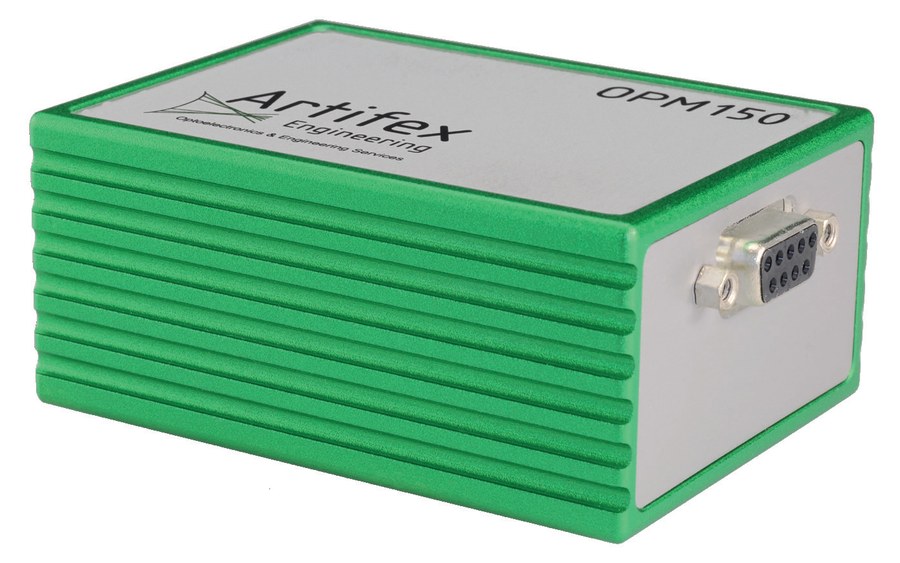

图 9 OPM150 功率计控制器模块，USB 供电与控制
同族控制器还有三款按场景分工：OPM200 面向高速反馈（上升时间 70 ns、带宽 5 MHz、输入上限 7 mW）；OPM400 面向宽动态范围（16 档增益、6½ 个数量级、上升时间小于 1 μs）；OPM500 面向灵活配置（FC/SMA 输入、6 档增益、噪声等效功率低至 30 pW），适合OEM激光功率测试场景。
明确适用边界有助于合理选型：球-光纤-探测器按单波长校准，因此该配置不适用于宽带光源（如超连续谱）；标准配置的波长上限约 3 μm，更长波长需要把传感器制冷以抑制热噪声；积分球本身不产生信号，必须与光电二极管和功率计配套；位置与角度的"不敏感"是有指标的（小于 1% 与小于 2%），超出范围仍要重新评估。
功率测量的进步，往往不是把数字变得更准一点，而是让你初次看见原本看不见的东西。热电堆长期用于高功率测量，代价是整个行业默认"波动不可测"。积分球没有改变激光，它改变的是我们观察激光的方式。
上海昊量光电作为 Artifex Engineering在中国的官方授权代理商，提供积分球与光功率计的选型、系统配置与校准服务。如果您正在为高功率激光的功率波动、量程不匹配或探头选型发愁，欢迎通过电话、邮件或微信与我们联系，我们将根据您的波长、功率与光斑条件配置解决方案。更多产品信息请访问昊量光电官网：https://www.auniontech.com ，也欢迎关注我们的各大媒体平台，我们将不定期推出产品介绍与技术文章。
1. Neumann B., Wright S. Fast high power laser Power Measurement. Artifex Engineering 应用笔记。
2. Neumann B., Wright S. Fast High Power Laser Power Measurement (Photonics), 2018, № 1/69。
3. Neumann B., Wright S. Give me the sphere! An Excursion into Laser Power Measurement. PHOTONIK 6/2015, pp. 45–47.
4. Artifex Engineering. Effect of Input Port Adapters on the calibration of Integrating Spheres。
5. Artifex Engineering 官网。
