TiePie 示波器多应用介绍——电、热、力、通讯信号探测

一、电阻与接触测量

使用万用表测电阻，只能测出某一瞬间值，有很多场景下静态的测量很难得到正确的数据，需要进行连续测量，例如：电位器在某个位置突然断路，插头在振动下间歇性断路，线束在弯折过程中接触时断时续，热敏电阻在温度变化过程中的阻值跳变。TiePie无线示波器可以持续的测量电阻，并绘制时间-阻值曲线。操作也非常简单，只需用测量线先短接做一次基准测量，在 Gain / Offset 模块里用 Neutralize 把线阻抵消掉，然后就可以开始测量，实现边操作被测件、边观察电阻波形。

对连接器做振动或温度循环试验时，接触电阻是否在某个工况下突然升高，也能清楚地被捕捉出来。对 NTC/PTC 等特殊电阻画出电阻-温度特性曲线（如用1通道测电阻、2通道测温度，再用 XY 模式显示 R-T 关系）。欧姆表与示波器共用同一输入端口，无需更换接线，并具备高压保护能力，可在较高电压环境下安全进行电阻测量与分析。

Tiepie给示波器增加了两个创新技术：

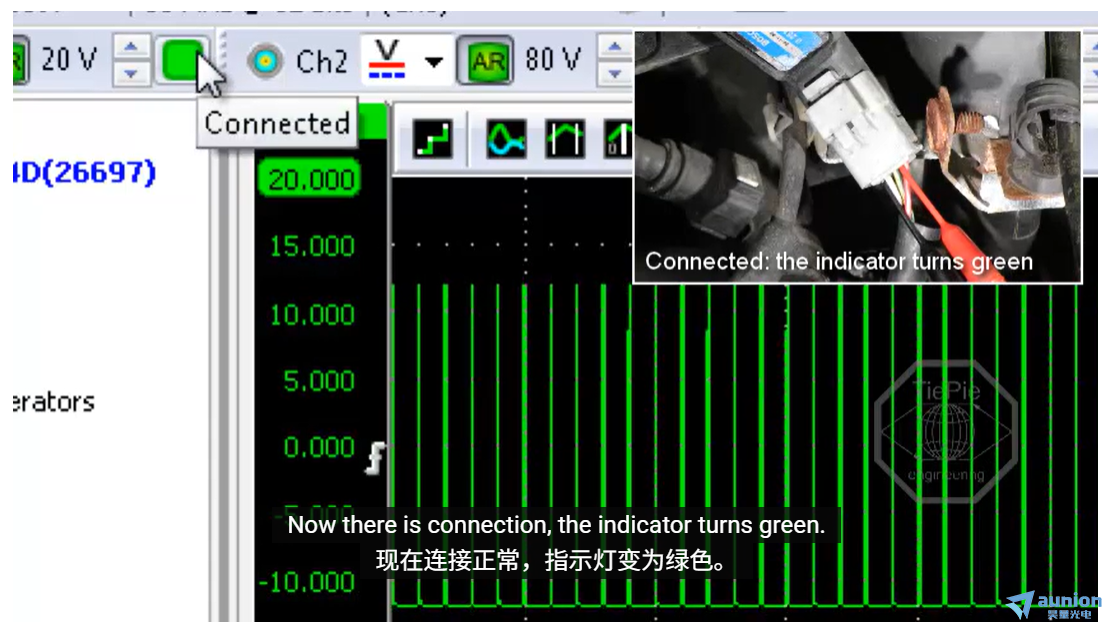

1. SureConnect 是 TiePie 首创的一项示波器探头接触检测技术，可在测量过程中实时确认测试探头与被测目标之间是否真正建立了物理和电气连接，即使在接触面存在脏污、氧化、绝缘涂层等情况下，仍能准确判断探头是否有效接触。

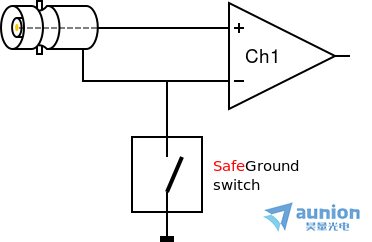

2. SafeGround 是 TiePie 示波器独有的输入保护机制：通道可在单端与差分模式间一键切换，一旦探头地线意外夹到非地电位形成短路，系统能在微秒级断开该通道与示波器/电脑的地回路，瞬间切断短路电流，确保示波器、PC 和被测电路三者均不受损。

二、高压与差分测量

当测量对象从电路板的小信号扩展到电源、电机、逆变器或变频器的大信号时，示波器面对的问题就会从带宽转变为“能不能安全接上”和“测出来是不是真实值”。开关电源、逆变器桥臂、电机线电压、工业现场的浮地传感器，都带有较高电压和共模噪声，传统单端示波器容易短路，既危险又不可靠。

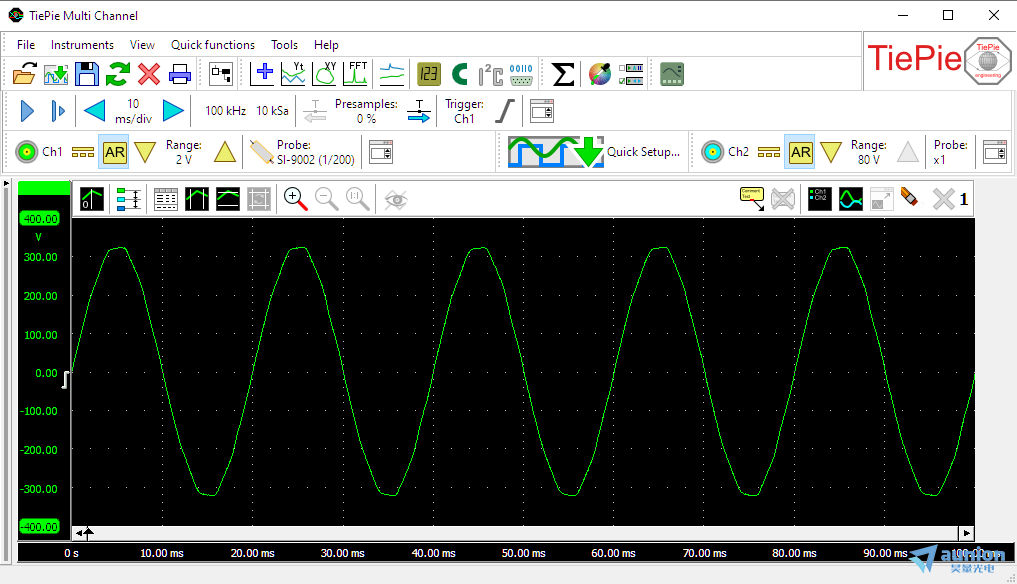

带有高压差分探头的 TiePie 示波器可以提供差分输入，采用两端都浮空的方案，直接跨接在任意两点之间，只测这两点的电压差，不依赖接地点。在市电电源、逆变器、三相电机、变频器等场合，用差分通道可以真实反映开关波形和过冲细节，同时大幅提高对共模干扰的抑制能力。示波器也能安全测量 110/230 V 市电和各类高压电源输出，软件能够自动补偿增益，创建 Meter sink，则可以准确读出 RMS 电压和频率。如果想分析市电波形畸变，也可以打开频谱分析仪，从频谱中观察 3 次、5 次等谐波分量，并添加 THD 测量来量化失真。

对电力电子、电机驱动、电源设计等测试来说，差分+高压前端这一组合基本覆盖了从 AC 输电到 DC 负载的大部分场景。

三、数字通信与信号输出



1.  I²C和SR232信号分析

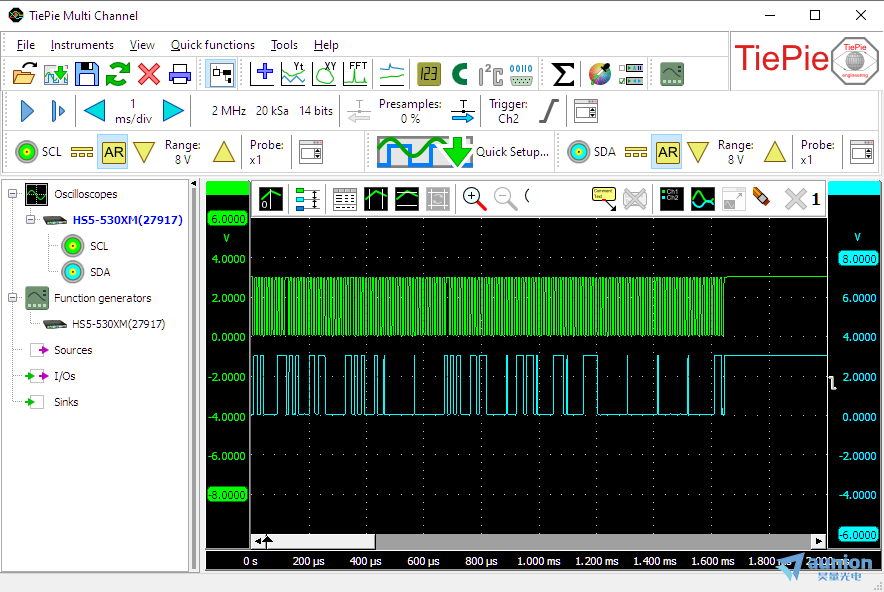

TiePie 示波器在数字总线调试上的一个重要优势，是把“示波器”和“协议分析”整合在同一台设备和同一套软件里。以 I²C 为例，只需用两通道分别接到 SCL 和 SDA，设置 DC 耦合、0–5 V 量程、采样率约为总线速率的 5–10 倍，再用 SDA 下降沿作为起始触发，就能稳定捕获完整通信帧。随后在软件中打开 I²C 解码器和表格窗口，示波器不仅显示电平波形，还能直接解析出地址、读写方向、数据字节和 ACK/NACK，可以一边看边沿质量，一边核对协议内容，快速判断到底是硬件信号问题，还是软件时序或地址配置错误。

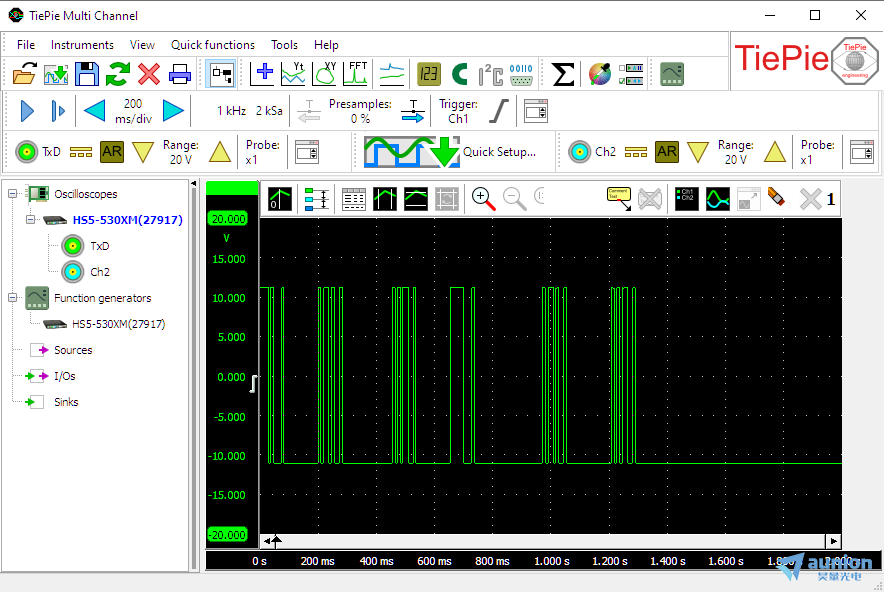

RS-232 的流程与此类似，只是电压范围换成 −12～+12 V。TiePie 示波器用单通道监测发送数据或再加一通道看接收数据，按波特率的数倍设置采样率，并以起始位上升沿触发，就能完整记录串口通信。串行解码器会根据设定的波特率、数据位、校验和停止位，将电压波形自动还原成可读文本，实现从“线上的电压”到“实际传输内容”的一体化观察，这在现场调试设备通讯、检查兼容性或教学示范时非常高效。

2. 通信信号的优化和提取

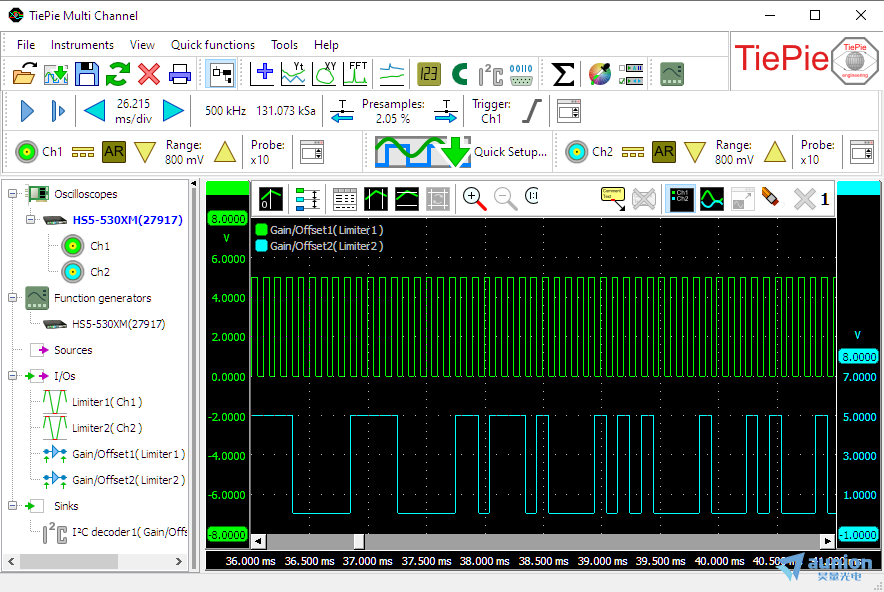

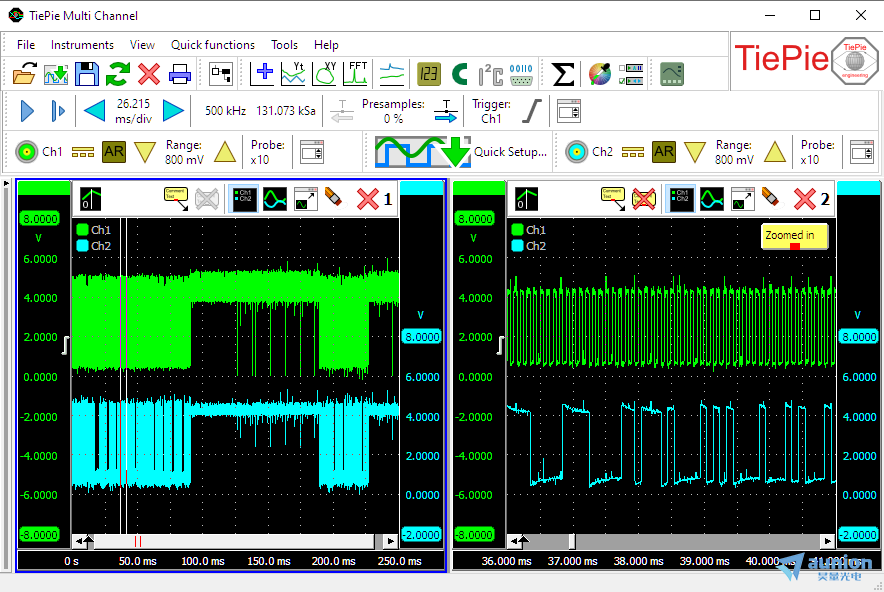

在工业现场，I²C 和 RS-232 波形常常夹杂噪声和毛刺，导致任何解码器都没法解调。TiePie 可以在解码前先对信号做处理：利用 Limiter 把高、低电平裁剪成干净的矩形，再通过 Gain/Offset 把信号重新拉回标准的 0/3.3 V 或 0/5 V 电平。清理后的波形边沿陡峭、阈值明确，配合内置解码器即可稳定还原总线数据。凭借这种“采样+清理+解码”的思路，TiePie 示波器在数字总线分析场景中不仅是一个采集终端，更像一套紧凑而实用的数字通信分析平台。

3. 任意波形发生器

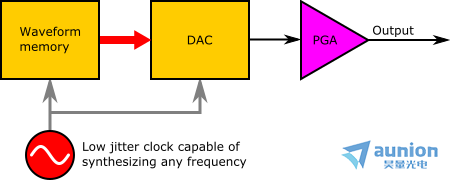

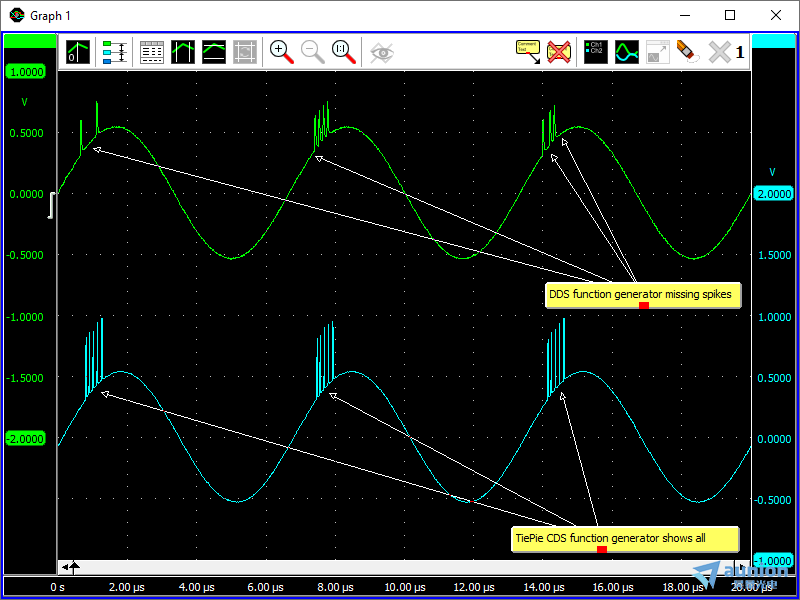

TiePie 的CDS技术能够生成具有极低抖动和高保真度的真实波形（逐点）任意波形。它使用低抖动温度补偿时钟，能够合成任意频率，将波形内存中的数据线性驱动到数模转换器（DAC），从而创建模拟信号。由于没有内存值被跳过或重复，且每个值输出时间相同，因此结果是一个佳的逐点真实波形任意波形。在方波、脉冲、三角波以及复杂任意波形上都比传统函数发生器技术更精准、更干净。相比典型 DDS，CDS在THD、抖动、频率范围、内存深度和上升时间等方面有更多优势，并支持 8 点到 6400 万点任意长度、分段与序列输出，以接近普通函数发生器的价格获得高保真、高性能的任意波形发生能力。

四、温度、电流、加速度多物理量探测

除了电流电压电阻，TiePie示波器可以接入各种各样的传感器，这样一来TiePie示波器就不再局限于电压测量，通过一系列传感器模块，把温度、电流、加速度甚至能量都纳入统一的测量框架。

1.温度测量

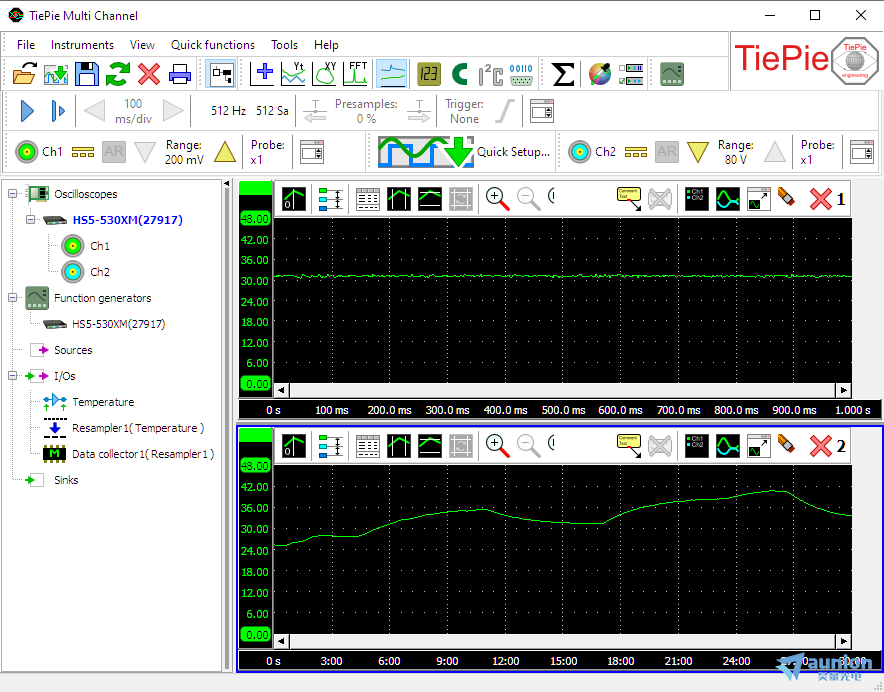

温度测量的典型做法是使用 PT100 等传感器配合线性转换模块，把温度区间映射到一个小电压范围，例如 −40～250 ℃ 对应 −40～250 mV。示波器采集到的是一条缓慢变化的电压曲线，设置比例和偏移，并将单位改为 “℃”，之后通道就能够以温度形式显示。配合流式数据传输模式、重采样和数据记录器，可以从实现瞬时值的温度记录到长达数小时的趋势跟踪，用在环境箱、变压器、电源模块和电池包装的热行为分析都很方便。

2.电流测量

电流测量则通过配套电流钳来完成，电流钳输出的是与电流成比例的电压信号，在软件中选择对应型号和量程之后，通道单位就自动变为安培。无论是电机启动电流、开关电源输出电流、电池充放电曲线，还是某条支路的漏电流，都可以在不破坏线路的前提下直接观察。对于三相系统，把多相导线一并夹入还可以测到“矢量和电流”，能够快速判断是否存在漏电。

3.加速度测量

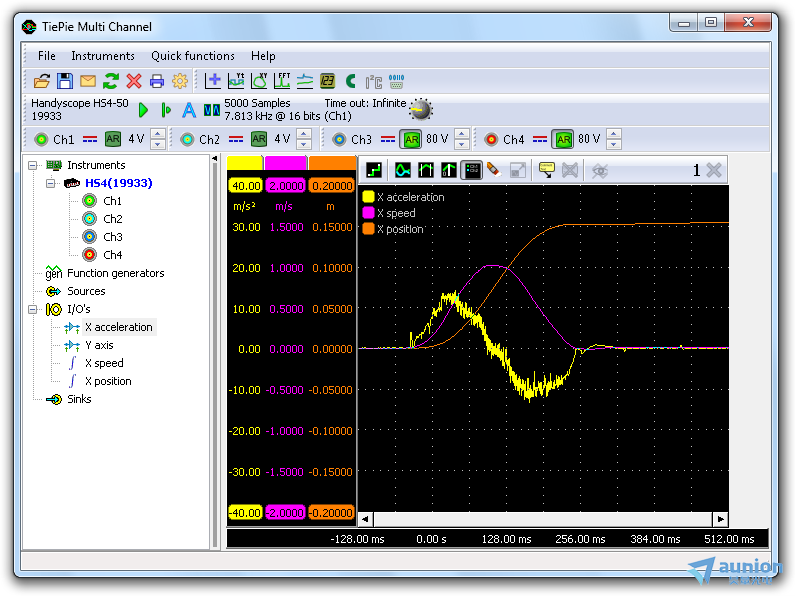

加速度测量以 TP-ACC20 为例，先测出静置偏移和±1 g对用的电压灵敏度；给通道增加增益和偏置，将对应的单位修改为g或者9.81m/s²，拖进图表就能直接读加速度；再串接一到两个 Integrate 模块，对加速度积分，就可以得到速度和位移随时间变化的曲线。结合 XY 图和积分/微分，还可以构造诸如 B-H 回线面积、力–位移回路面积等“能量型”指标，能够服务于磁性材料、弹性结构和致动器等领域的实验。

五.总结

TiePie将示波器从“看波形”的观察仪升级为一体化测试平台：一套硬件与软件即可实现示波器、欧姆表、温度表、电流钳、加速度计与任意波形发生器，且支持高压差分测量与 I²C/RS-232 等协议解码。SureConnect 实时探头接触检测与 SafeGround 快速断路保护，显著提升现场测量的可靠性与安全性；软件内建 Limiter、Gain/Offset、频谱分析与长时记录功能，可清理噪声、捕捉瞬态并量化 THD。对研发、教学、电力电子、工控与维修团队而言，TiePie 用一台设备替代多台仪器，降低成本、简化流程、加快故障定位与验证效率，是追求精度、安全与便捷的专业测量利器。
