PCB印刷电路板在当今技术驱动的shi界中无处不在，为无数电器的功能提供动力。保护涂层在提高印刷电路板的耐用性和使用寿命方面发挥着至关重要的作用。印刷电路板的生产需要使用保护涂层，根据不同的应用和印刷电路板在设备中的位置，会使用不同的保护涂层。通常情况下，涂层是喷涂的。有些涂层具有紫外线荧光，这是检测其分布的一种方法。不过，它并不能提供涂层厚度的信息，涂层厚度应优化在 25 至 75 um 之间。此外，并非所有涂层都能在紫外线下发光，这使得检测过程更加复杂。研究发现，高光谱相机适用于监测涂层厚度及其分布均匀性。
用Specim高光谱相机检测PCB印刷电路板涂层厚度和均匀性
高光谱成像如何确保精确的保护涂层厚度？
我们测试了 Specim FX17 是否适用于监测 PCB 保护涂层的厚度。Specim FX17 是一款线扫描高光谱相机，工作波长范围为 900-1700 纳米的近红外 (NIR)。
我们研究了两种类型的涂层。塑料喷涂PRF 202，Electrolube SCC3UL（一种紫外线漆）。
我们在五块印刷电路板上的涂层（1 - 5）上喷涂了这两种涂料。每次测量有5 块印刷电路板，分别有 1、2、3、4、5 层（从上到下），1 是没有任何涂层的参考样品（右上角）。

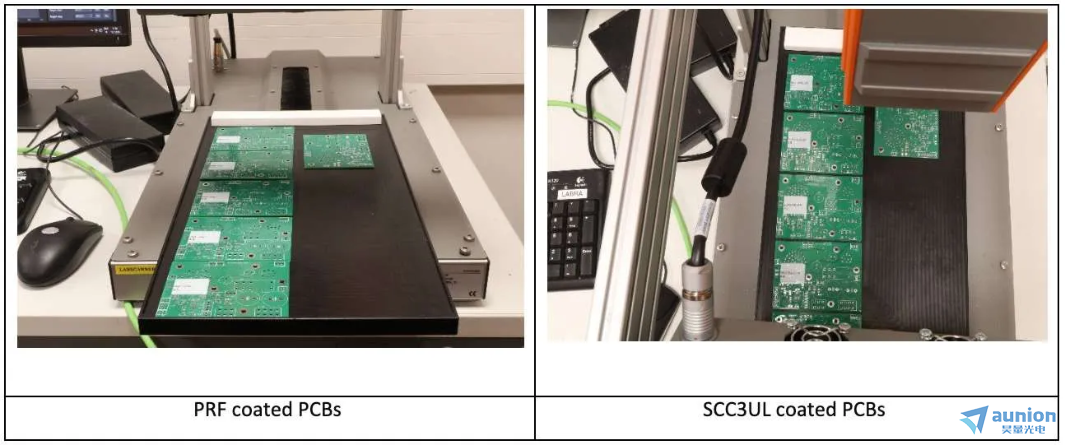

图 1：印刷电路板样品
光谱分析
图 2：印刷电路板的伪彩RGB对光谱的影响（反射数据）
图 2 显示了涂层对光谱的影响。从图中可以看出
两种涂层都有独特的光谱特征，这意味着它们可以相互区分。
涂层越厚，相关光谱峰越深。在此基础上，我们建立了一个回归模型，根据涂层层来区分样品。
建模 - PLS 回归
我们为每种涂层类型建立了一个 PLS 回归模型，以量化涂层层数。回归变量名为 “涂层”，范围从 0 到 5（与涂层层数相对应）。请注意，使用 SpecimINSIGHT 软件时，回归模型只能在样品上建立，与背景无关。

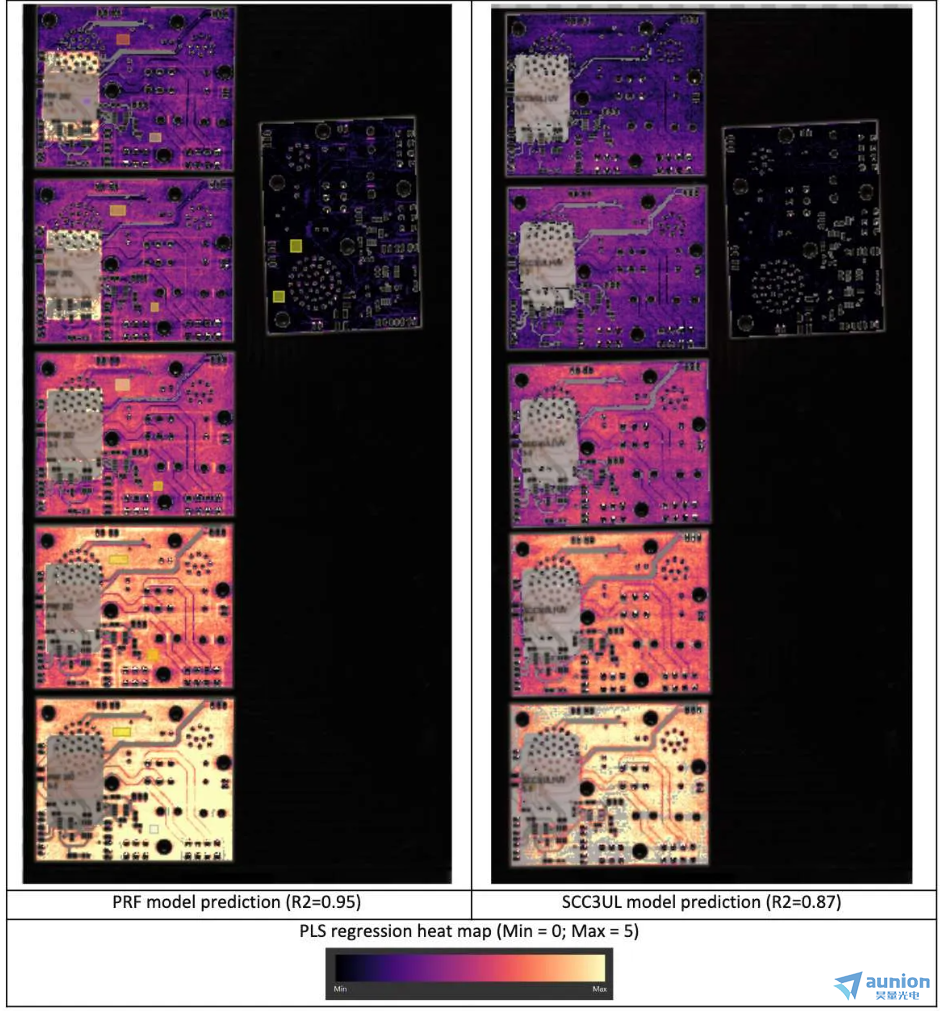

图 3：“涂料 ”回归模型的预测性能
结论
这项研究表明，Specim FX17 是监测印刷电路板上保护涂层均匀性和厚度的理想工具。它还是精确量化涂层层数的相关相机。
鉴于印刷电路板在各种电器中的广泛应用，其质量至关重要。高光谱成像技术为精确测量这些涂层的厚度和均匀性提供了解决方案，从而提高了它们的整体可靠性和性能。
