本文介绍了源自芬兰奥卢大学的Timegate时间门控拉曼探测技术及其旗舰产品PicoRaman M3光谱仪。该技术利用单光子级时间分辨能力，有效解决了传统拉曼光谱在强荧光干扰和深层探测方面的行业瓶颈，实现了厘米级深度的3D成像。文档详细阐述了其在医疗诊断、制药、电池储能、安全反恐及材料分析等领域的应用优势，并强调了其作为穿透式“化学透视眼”的革命性突破。
【硬核技术突破】芬兰 Timegate 时间门控拉曼探测器：攻克荧光干扰 + 深度探测难题，重塑 3D 化学成像新标杆
拉曼光谱作为分子级 “化学指纹” 核心识别技术，凭借无损、快速、精准的成分分析能力，已成为材料科学、生物医疗、先jin制造、储能研发、安全检测等领域不可或缺的表征工具。但在实际应用中，传统拉曼探测器始终存在两大难以突破的行业瓶颈：强荧光背景干扰导致信号失真、仅能实现表面微米级浅层分析，无法完成多层介质、深层样品的三维化学成像。这一技术短板，长期制约着高端科研与工业检测的发展。
如今，源自芬兰奥卢大学 Circuits and Systems 研究团队、获芬兰科学院重点资助、经IEEE 国际权威期刊认证的Timegate 时间门控拉曼探测技术，凭借颠覆性的 cmos SPAD 传感器架构与单光子级时间分辨能力，彻底打破传统拉曼探测的技术边界，以厘米级 3D 深度成像、超强荧光抑制、极速数据采集的核心优势，成为高端拉曼探测领域的革命性解决方案，更被业内精准定义为穿透式 “化学透视眼”，为多领域三维化学分析提供全新可能。
一、技术根基：北欧顶尖光电研发，权威背书铸就硬核实力
Timegate 时间门控拉曼技术并非实验室概念产品，而是经过长期研发、多场景验证的成熟技术。其核心研发团队依托北欧顶尖光电工程实力，在光子探测、时间分辨、半导体传感器领域深耕多年，相关技术成果通过国际学术期刊认证，拥有du家Timegated® 时间门控拉曼技术，技术先jin性与可靠性得到国际学界与工业界双重认可。
目前，该技术已实现从科研原型到工业量产的转化，由芬兰TIMEGATE INSTRUMENT公司完成商业化落地，上海星朗浩宇科技有限公司作为其中国大陆地区核心代理商，推动这项前沿技术在国内高校、科研院所、工业企业全面落地应用。
二、三大革命性突破：重新定义拉曼探测性能上限
相较于传统拉曼探测器、Iccd 探测器及共聚焦拉曼技术，Timegate 时间门控拉曼探测器可以搭配3D实现从 “表面检测” 到 “三维透视”、从 “易受干扰” 到 “精准抗扰”、从 “低效采集” 到 “极速成像” 的全方位升级，核心优势无可替代。
1. 单光子级时间分辨，厘米级深度探测无死角
该探测器采用110nm 先jinCMOS 工艺打造专属 SPAD 线传感器，集成 256 个高精度光谱通道，搭配独立 7 位 tdc 时间数字转换器，时间分辨率可在 25-65ps 精准可调，达到单光子级探测灵敏度。
依托光子飞行时间（ToF）测量原理，无需复杂的三维扫描步骤，即可同步获取 XY 平面横向信息与 Z 轴深度数据，实现121mm 超深探测范围、毫米级深度分辨率，轻松穿透塑料、复合材料、生物组织等多层介质，彻底破解传统共聚焦拉曼仅能实现微米级浅层探测的核心局限，真正做到 “深层探测无死角”。
2. 极速成像 + 荧光抑制，复杂场景稳定输出精准信号

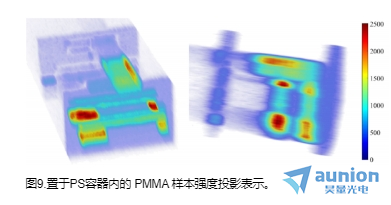

创新采用2D 扫描 + 时间门控融合方案，仅需 50×80 像素扫描，即可重建 51.2 万点高清 3D 化学图像，单像素采集时间仅需 3.6 秒，成像效率大幅超越传统拉曼技术，满足实时探测与快速检测需求。
同时搭载短脉冲激光 + 同步时间门控核心技术，可精准滤除荧光、环境光、杂散光等干扰信号，即便在半透明、多层复合、强荧光背景的复杂样品中，仍能精准捕获物质专属拉曼指纹信号，数据传输率高达 4200 Mbps，保证信号纯净度与检测稳定性。
3. 多材料全域适配，紧凑集成落地全场景

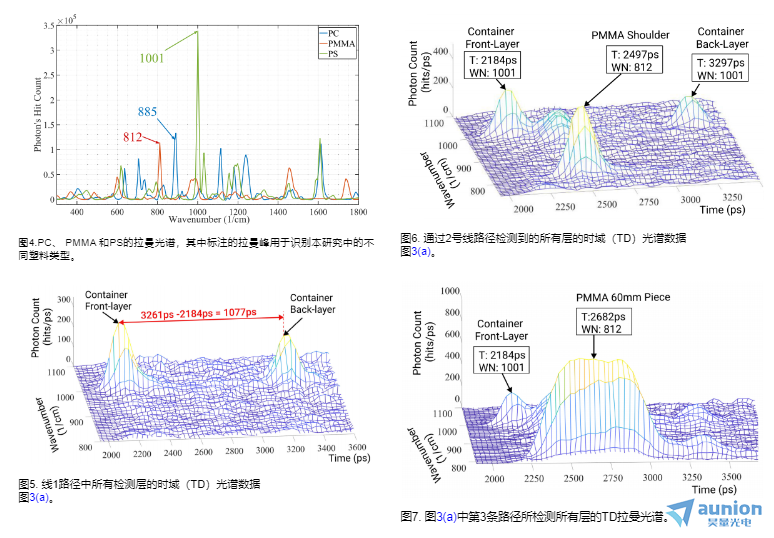

探测器不受样品光学特性限制，可精准识别PMMA、PC、PS等多种高分子材料，通过材料特异性拉曼峰（如 20300px-1 精准识别 PMMA、22125px-1识别 PC），实现多层结构的边界定位、厚度精准测量，厚度检测误差≤3.7μm，远优于行业同类产品。
系统采用高度紧凑的集成化设计，无需额外片外延迟单元，体积与重量远小于传统 ICCD 探测器，小巧轻便、易部署，可完美适配实验室科研、现场快速检测、工业在线监测等全场景使用需求。
三、全领域实战赋能：从科研到工业，解锁 3D 化学成像无限价值
Timegate 时间门控拉曼探测器凭借深度穿透、荧光抑制、三维成像、无损检测的核心特性，已在医疗诊断、制药制造、安全反恐、材料分析、储能电池等关键领域实现规模化应用，解决行业长期痛点。
1. 医疗诊断：深层组织非侵入式化学成像

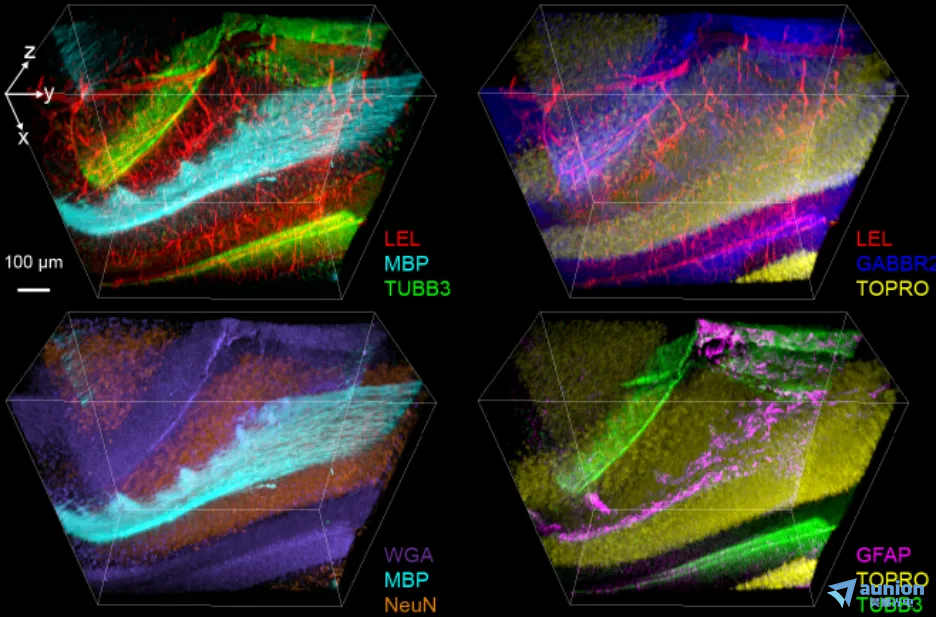

无需侵入式手术操作，即可穿透生物组织表层，精准探测皮下病变的化学组成与空间分布，为肿瘤早期筛查、药物代谢动态监测、生物组织三维表征提供分子级精准数据，弥补传统影像学无法捕捉微观化学信息的短板，推动精准医疗技术升级。
2. 制药与先jin制造：多层结构无损质控
针对药物制剂、复合材料、涂层产品等多层结构样品，可快速解析涂层厚度、成分均匀性、层间结合状态，通过时间门控技术区分不同介质的拉曼信号，实现生产过程实时无损检测，助力制药、新材料、精密制造行业品质管控升级。
3. 安全与反恐：厘米级深度危险物探测
可轻松穿透塑料、纸箱、织物等包裹物，实现厘米级深度探测，快速识别隐藏的爆炸物、危险化学品、违禁品的化学特征，不受环境光与荧光干扰，为机场、车站、海关等安检场景，以及反恐、应急检测提供超灵敏、高效率的解决方案。
4. 矿物与材料分析：三维成分精准测绘

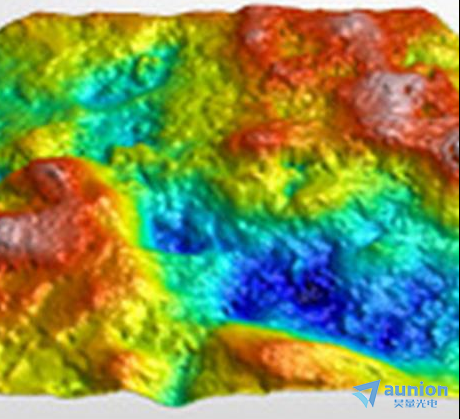

对矿物样品、半导体材料、晶体材料进行全方位 3D 化学成像，清晰呈现不同成分的空间分布与深度剖面，为地质勘探、电子制造、新材料研发提供高精度成分分析与结构表征数据，支撑材料研发与品质验证。
5. 储能电池：三维成像 + 荧光抑制，破解电池检测核心难题
储能电池（锂电池、固态电池、钠离子电池）体系存在电解液、粘结剂、SEI/CEI 膜等强荧光干扰，且电芯为多层堆叠结构，传统拉曼技术无法实现有效检测，而 Timegate 搭配3D技术将会成为行业优解：
精准滤除电池强荧光背景，保留电极、电解质、界面产物的真实拉曼信号；
同步获取 XY 平面与 Z 轴深度信息，完成电芯内部全维度 3D 化学成像；
实现电极涂层厚度、均匀性 3D 无损质控；
原位监测充放电过程锂离子迁移、物质相变；
解析固态电池电极 - 电解质界面缺陷与副反应；
三维表征 SEI/CEI 膜成分、厚度；
3D 定位负极析锂位置与沉积量；
失效电池杂质、分解产物 3D 溯源；
退役电池材料残留价值三维评估。

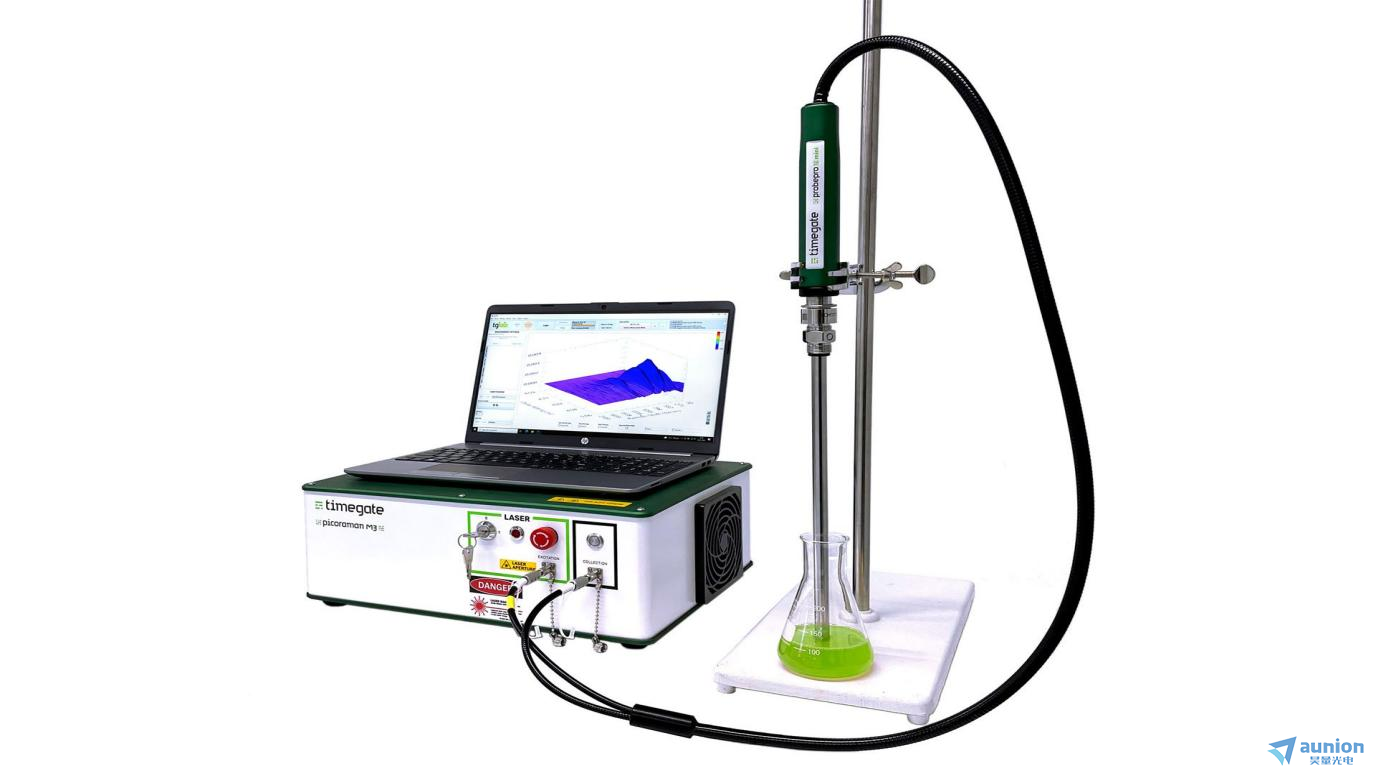

四、旗舰产品：PicoRaman M3 集成式时间门控拉曼光谱仪
作为 Timegate 技术的商业化旗舰产品，PicoRaman M3是一款集成式时间门控拉曼光谱仪，具有超强荧光抑制，可同步采集平面与深度数据，是科研与工业检测的理想设备。
核心技术参数：
光谱分辨率：5 cm-1
光谱范围：<200–2500 cm-1（含探头）；0–2500 cm-1（仅光谱仪）
探测器类型： CMOS SPAD 矩阵，单光子计数
光谱点：1536
时间分辨率：50ps
激光源：532nm 皮秒脉冲激光器，谱线宽度 < 0.1nm，脉冲宽度 < 100ps
重复频率：150 kHz（依激光器单元类型可调）
激光功率：软件控制zui高 100mW
物理规格：425mm (宽)×335mm (深)×160mm (高)，重量 10kg
样品适配：支持固体、液体、粉末样品，探头设顶部 / 侧面入口，配电动样品旋转装置与精准调焦结构
接口类型：FC 连接器光纤耦合，兼容多种拉曼探头与显微镜采样接口
该设备可实现 121mm 超深 3D 探测与多层介质三维化学成像，广泛适配高温冶金、药物研发、晶体材料、生物检测、储能电池等场景，也可用于工业原位 3D 在线监测，为高ji数据分析与 3D 化学建模提供坚实数据基础。
五、中国区专属服务：星朗浩宇全周期技术支持
目前，Timegated® 时间门控拉曼技术已在国内清华大学、复旦大学、中科院等高校及科研院所落地应用，凭借解决荧光干扰与深度探测的核心能力，成为材料研究、生物制药、冶金化工、储能电池等领域的核心表征工具。
上海星朗浩宇作为 Timegated® 中国大陆地区核心代理商之一，为国内用户提供一站式解决方案：包括设备专业选型、上门安装调试、操作培训、售后维护、技术升级等全周期技术服务，助力国内科研与工业客户快速落地前沿拉曼探测技术。
结语
从实验室前沿研发到工业量产落地，从表层化学分析到三维深层透视，芬兰 Timegate 时间门控拉曼探测器以颠覆性技术，彻底改写拉曼探测行业格局。未来，随着 3D 化学成像需求的持续增长，这项技术将持续赋能医疗、制造、能源、安全等核心领域，解锁更多未知的分子级探测可能，推动全qiu高端检测技术迈向新高度。
如需了解PicoRaman M3 时间门控拉曼成像解决方案，欢迎通过电话、电子邮件或微信咨询合作，携手探索三维化学探测的无限可能！
了解更多的产品信息欢迎来电咨询4006-888-532。
