电工钢高端化的 “必备神器”！星朗 Matesy 磁场相机，让检测从 “盲猜” 变 “明察”

电工钢作为新能源汽车、变压器的 “核心铁芯”，其磁性能直接决定设备效率与能耗，而磁场相机正是解锁电工钢高端化的关键 —— 上海星朗du家引入的 Matesy COMS-Magview 系列磁光成像（MOI）磁场相机，不仅让首钢智新 0.10mm 超薄电工钢实现稳定量产，更成为支撑比亚迪仰望 U9 飙出 472.41km/h 全qiu极速的 “隐形保障”！它能让肉眼不可见的磁畴、磁场 “显形”，还能精准测量磁通量，帮电工钢企业省成本、提效率、闯国际，彻底解决传统检测的糟心事！

观研报告网数据显示，2025 年国内高端电工钢需求将破 100 万吨，而磁性能差、检测漏检是行业赔钱重灾区。星朗 Matesy 磁场相机凭 “可视化 + 精准测” 双 buff，成为首钢、鞍钢等龙头的第1选择，为啥它能这么火？看完你就懂！

一、电工钢核心应用场景全解析（星朗 Matesy 全场景适配）

电工钢按品类分为无取向（适配旋转电机）和取向（适配静态变压器），覆盖电力、新能源、工业、家电等全领域，每类场景都离不开精准磁场检测：

电工钢品类	核心应用领域	具体设备 / 场景	检测核心需求	星朗 Matesy 适配方案
无取向电工钢（占比 80%+）	新能源汽车	驱动电机、空心杯电机、冷却风扇电机	低铁损（P10/400≤9W/kg）、磁场均匀性，适配 0.10-0.35mm 极薄钢，符合 GB/T 18488.1 标准	10μm 分辨率，1 秒全检磁畴畸变，锁定应力集中区
	工业自动化	伺服电机、机器人关节电机、步进电机	高磁感、动态磁场稳定性，符合 EN IEC 60034-1 标准	捕捉瞬态磁变化
	家用电器	空调压缩机、洗衣机电机、冰箱电机	批量检测效率、低成本，适配 0.35-0.50mm 常规厚度	高性价比，支持生产线 60m/min 连续检测
	新能源发电	风电 / 光伏发电机、储能设备电机	ji端温湿度工况、高可靠性，中高频（400Hz+）性能稳定	宽温适配，精准量化磁通量
	新兴产业	人形机器人灵巧手电机、无人机动力电机	超高精度、极薄规格（0.08-0.10mm）适配	0.1mT 精度，可视化微小磁畴异常
取向电工钢（增速 17%+）	电力传输	特高压变压器、电抗器、国网超 1 级能效变压器	高磁导率（≥1.93T）、低损耗（≤0.60W/kg），适配 0.20-0.30mm 钢片	双模式测量，量化磁场均匀性，符合 GB/T 16491
	轨道交通	高铁牵引变压器、地铁驱动设备	抗振动、长寿命，磁性能一致性高	60mm×45mm 大传感器，无需裁剪样品，全幅检测
	高端出口	欧洲标准变压器、国际认证电机	合规检测报告、磁畴溯源，符合 ISO 9001 体系	国际同步检测流程，直接对接海外权威机构审核

二、电工钢企业的 4 大糟心事，星朗 Matesy 全搞定

电工钢是电机、变压器的 “心脏”，但传统检测真让人头疼：

爱泼斯坦方圈法：只知整体磁性能，局部磁场乱、磁畴歪根本看不见，工艺优化全靠蒙；

老设备逐点扫：1㎡样品要 2 小时，生产线停着等检测，越等越赔钱；

普通成像设备：只能看不能测，出口要的磁通量报告根本出不了，订单直接飞；

而星朗 Matesy 磁场相机用磁光成像技术，不用逐点扫，瞬间实现 “看得见 + 精准测”，磁畴歪没歪、磁场匀不匀一眼看清，从根上解决这些痛点！

三、碾压同行！星朗 Matesy 的 5 大硬优势，谁用谁夸

对比国内外同类设备，星朗 Matesy 靠技术 + 服务，优势一眼看穿：

对比维度	同行设备	星朗 Matesy COMS-Magview
核心技术	霍尔效应 / 磁阻传感，只测强度看不清结构	磁光成像（MOI），同步 “可视化 + 磁通量测量”，磁畴 / 磁场全掌握
几何分辨率	30-50μm，细微裂纹、磁畴歪看不见	15μm 高清分辨率，磁畴壁移动、微米级裂纹全捕捉
检测效率	逐点扫描，单样品 30 分钟 +	无需扫描，1 秒全幅成像，效率提升 30 倍 +
传感器适配性	固定传感器，只支持一种厚度电工钢	4 种磁光传感器可选，适配 0.08-0.4mm 全规格电工钢

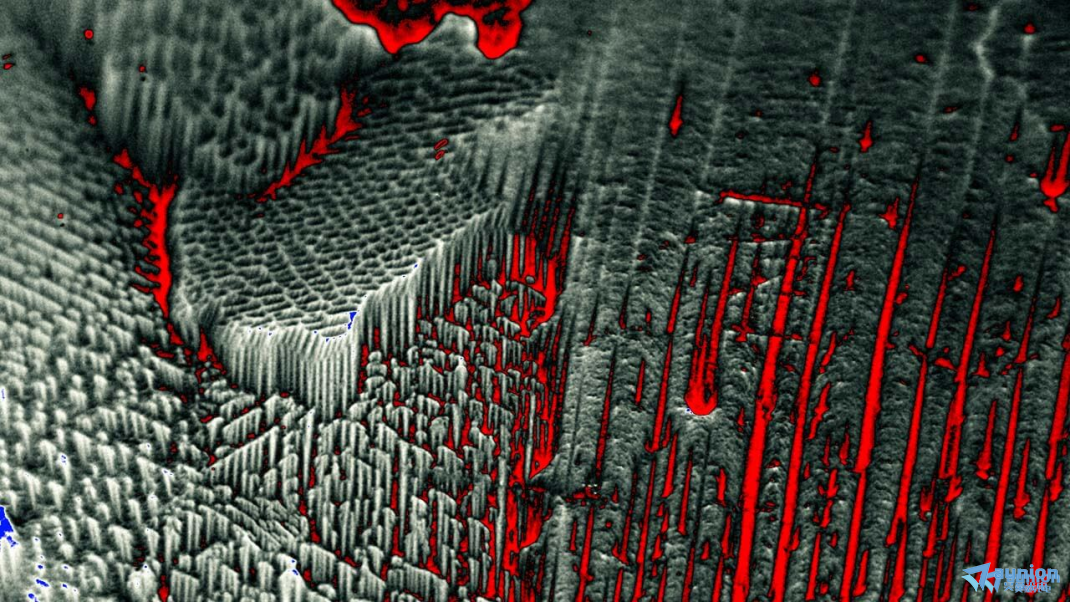

更关键的是，Matesy 能直接看磁畴结构、晶粒分布，这是普通磁场相机做不到的！电工钢研发要优化退火、冷轧工艺，看清磁畴变化才找得到方向，这也是龙头企业都选它的原因！

四、3 个真实案例，见证星朗 Matesy 有多能打

案例 1：首钢智新 ——0.10mm 超薄钢检测，不良率大幅下降

超薄电工钢轧制易应力集中，磁畴紊乱，传统抽样漏检率高，吨钢损失显著。装了星朗 Matesy COMS-Magview 系列后，15μm 分辨率精准揪出磁畴畸变区，生产线实现 100% 全检，不良率控制在极低水平，年利润大幅增长，比亚迪仰望专属钢材供应稳如泰山！

案例 2：鞍钢集团 ——500MPa 高强度钢研发，周期显著缩短

研发高强度电工钢，需平衡 “强度” 和 “磁导率”，以往研发耗时久、试错成本高。用星朗 Matesy 的磁通量测量功能（0.1mT 精度），实时观测不同工艺下的磁畴变化，快速锁定zui优参数，研发周期大幅压缩，提前配套中国中车牵引电机，年增收成效显著！

案例 3：高端出口企业 —— 契合国际检测标准，顺利拿下欧洲大额订单

某专注高端电工钢出口的企业，需对接欧洲客户的严苛检测要求，传统设备的检测数据不被海外认可，多次面临订单延误。选用星朗 Matesy系列后，凭借其国际同步的磁光成像技术与合规检测报告体系，完美匹配欧洲客户对磁畴结构、磁场均匀性的溯源要求，直接通过海外权威机构审核，成功拿下千万级年度订单，合作稳定性持续提升！

五、COMS-Magview系列磁场相机：都帮你省钱提效的利器

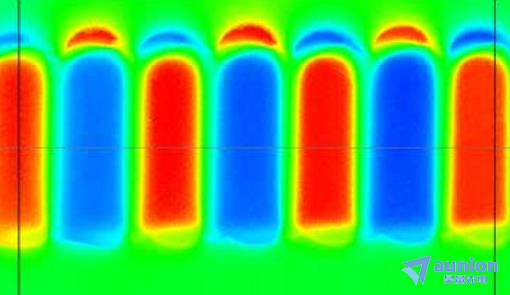

COMS-Magview系列磁场相机是一种高分辨率、高精度的磁性材料、部件和表面测量和可视化系统，不仅可以使磁场和磁性结构可见，还可以测量磁通量密度。cmos-MagView是一种用于磁场光学可视化的创新设备。高度工程化的磁光传感器技术可以直接以高光学分辨率观察磁性材料的磁杂散场。对测试样品的磁光分析提供了关于场极性、场均匀性、磁性材料的分布和磁化特性的具体信息，让看不见摸不着的磁场高分辨率可视化成为可能！

1．测量原理

磁光原理是基于法拉第效应。它描述了线偏振光在穿过透明介质时的平面旋转。当光通过磁光介质时，偏振的不同旋转角度取决于局部磁场强度，从而产生可以视觉评估的对比度差异。因此，实现了整个传感器表面上准静态磁场的直接、实时可视化。

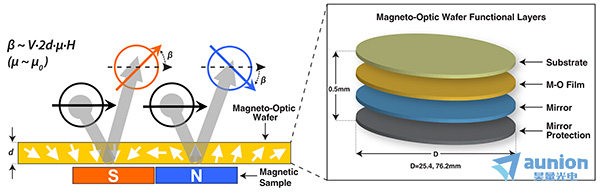

图1. 磁光效应的示意图

磁场可视化的基础是利用法拉第效应的磁光传感器技术。该传感器在传感器平面上产生一个二维的磁场图像。因为传感器平面被只有几微米厚的镜面覆盖，所以可以检测到靠近测试样本表面的杂散场。探测到的是测试试样的磁场相对于磁光传感器表面的法向分量。

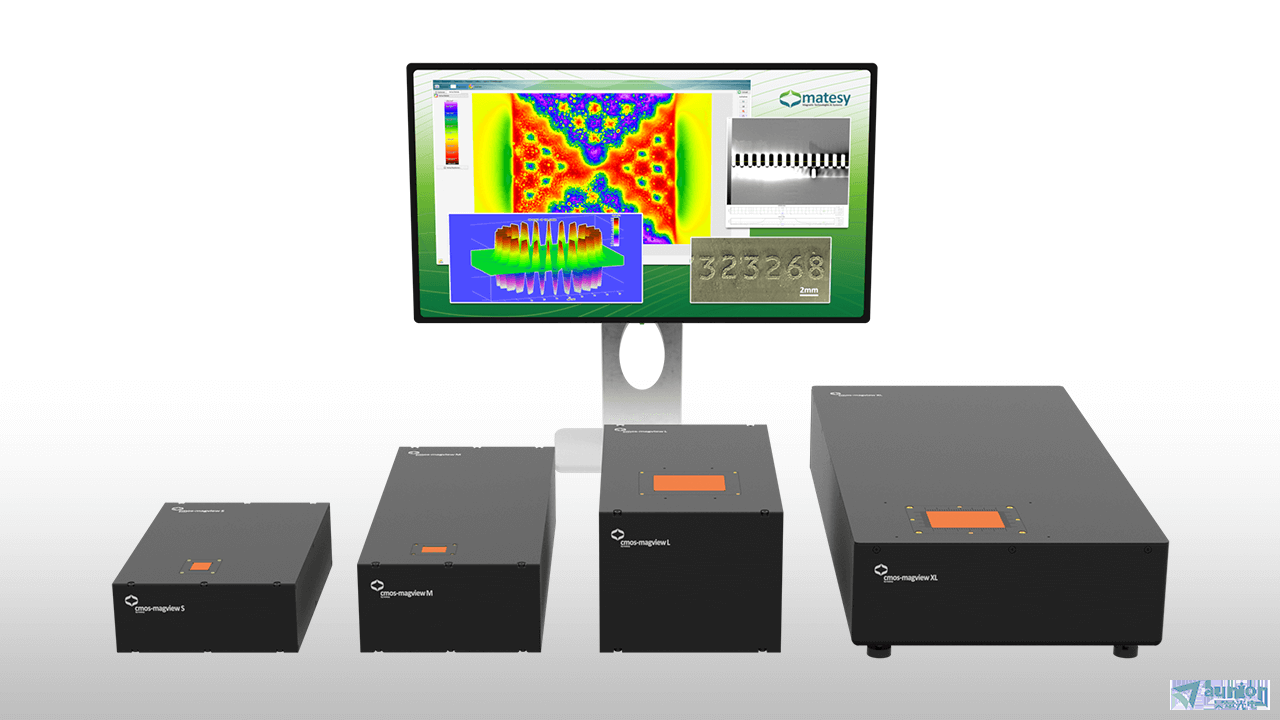

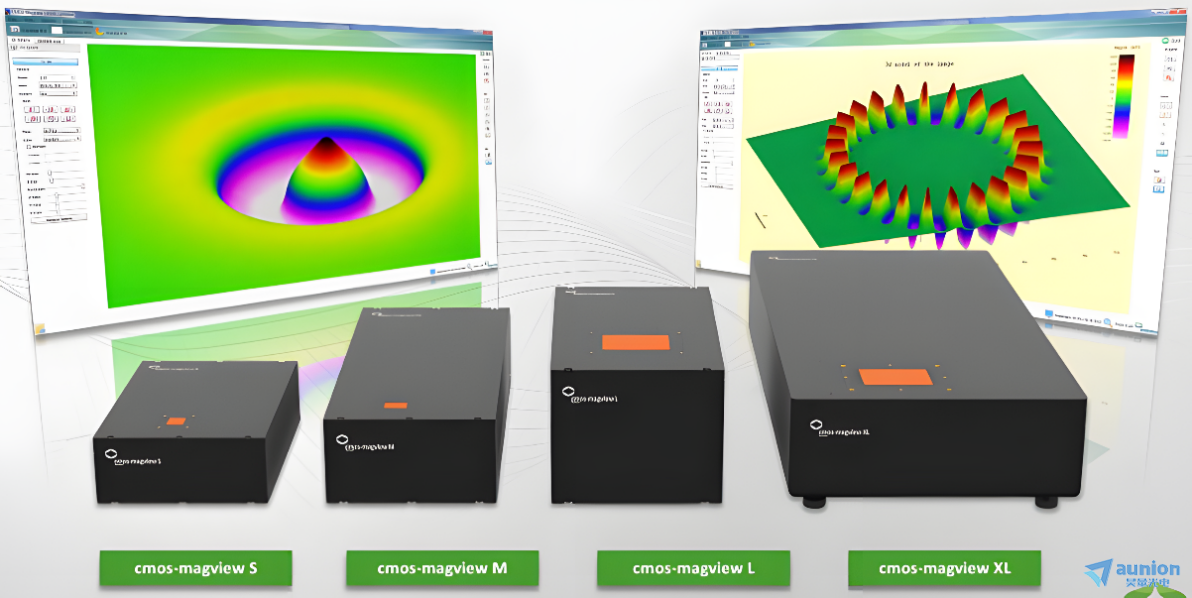

2.Matesy COMS-Magview 尺寸型号：

型号系列	传感器类型	传感器尺寸	有效成像区域	80%中心区域几何分辨率	80%中心区域几何精度
S	A\B\C\D	20.5×15.5	18×13	24	50
M	B\C	20.5×15.5	18×13	15	30
L	A\B\C	60×45	57×41	60	120
XL	A\B\C	60×45	57×41	30	60

传感器类型	磁场可视化	磁场图像（定量）	磁场分辨率（mT）	80%中心区域磁场精度（mT）
A	√	√	1	0.05
B	√	√	65	0.5
C	√	√	125	0.5
D	√	×	2	--
所有类型饱和误差君＜5%

zui大传感器面积：60mm×45mm，卷材抽样、大尺寸成品件都能测，不用裁剪；

数据输出：支持 CSV/PNG/RAW 格式，直接对接 Origin/Excel，国际报告可直接用；

3.Matesy COMS-Magview 传感器类型的应用方向：

A型传感器

· 质量检查和几何评估：

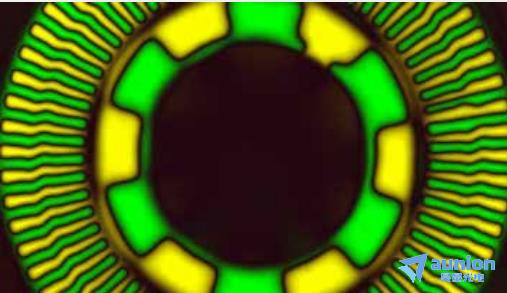

· 磁性编码器

· 电工钢板

· 法医安全特性

· 残余磁性

· 焊缝检测

B型传感器

· 表面检测与定量分析:

· 磁性编码器

· 聚合物粘合磁铁

· 复合材料中的磁性粒子

· 岩石样品和陨石

· zui大磁灵敏度可达±65mT

C型传感器

· 表面检测与定量分析:

· 磁性编码器

· 聚合物粘合磁铁

· 复合材料中的磁性粒子

· 作为超导测试的一部分

· zui大磁灵敏度可达±125mT

D型传感器

· 调查和可视化

· 软磁

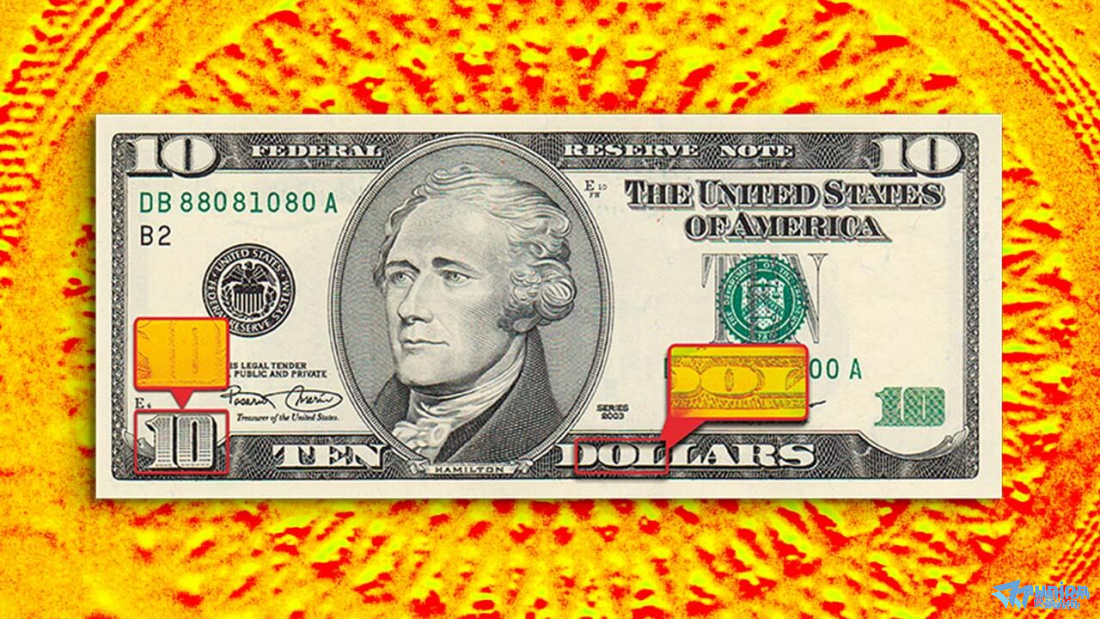

· 纸币上的磁性墨水

· 文件中的磁性墨水

关于Matesy

Matesy GmbH 是一家位于耶拿大学城中心的创新技术公司。该公司成立于 2008 年，是研发机构“ INNOVENT Technology Development ”的衍生公司，专注于 磁场的可视化表征和生成。此外，Matesy 将磁性用于各种应用，例如：磁性标记颗粒和物体的三维定位、人体胃肠道靶向药物释放、安全特性的智能检查和材料开发。

上海星朗作为Matesy公司在中国大陆地区主要的代理商，为您提供专业的选型以及技术服务。对于COMS-Magview系列磁场相机有兴趣或者任何问题，都欢迎通过电话、电子邮件或者微信与我们联系。

了解更多的产品信息欢迎来电咨询4006-888-532。
