在高分辨率光谱测量、激光频率稳定和光谱仪波长校准中，稳定、可重复的频率参考往往决定系统能否把微小谱线位移“量准”。FP标准具由两个平行的部分反射面构成，通过多光束干涉形成周期性窄透射峰，可把连续光谱转化为规则的频率“刻度”。
从多光束干涉到3cm/s频率稳定：FP标准具的高精度光谱“标尺”之路
在普通光谱实验中，研究人员首先关心“有没有谱线”；进入高分辨率和高精度阶段后，问题会进一步变成“谱线究竟位于哪个频率、经过一段时间后是否仍在同一位置”。温度、机械应力、空气折射率变化以及光谱仪内部漂移，都可能让探测器上的谱线位置发生微小变化。于是，一个具有规则频率间隔、能够重复读取的参考谱就成为系统校准的关键。
Fabry-Pérot（FP）标准具的优势正在这里：用宽带光照明时，其透射谱会出现一串近似等间隔的窄峰，相当于在频率轴上放置大量规则“刻度”。这些刻度可用于追踪光谱仪漂移、标定像素与频率的对应关系，也可以与原子跃迁等绝对频率参考结合，进一步获得长期稳定的频率基准。
FP标准具可以理解为一个由两个平行部分反射面构成的光学腔。入射光初次透过前表面后，会在两个反射面之间多次往返；每次到达输出面时，都会有一部分光透射出来。随后观察到的透射光并不是单束光，而是许多具有固定相位差的光束叠加结果。
2nLcosθ = mλ
其中n为腔内介质折射率，L为反射面间距，θ为腔内传播角，m为干涉级次。当往返光程正好满足整数倍波长条件时，多束透射光相长干涉，透射率出现尖锐峰值；偏离共振条件时，透射迅速下降。理想对称无损腔的透射谱可用Airy函数描述，因此 FP 标准具本质上既是干涉器，也是周期性的窄带频率选择器。

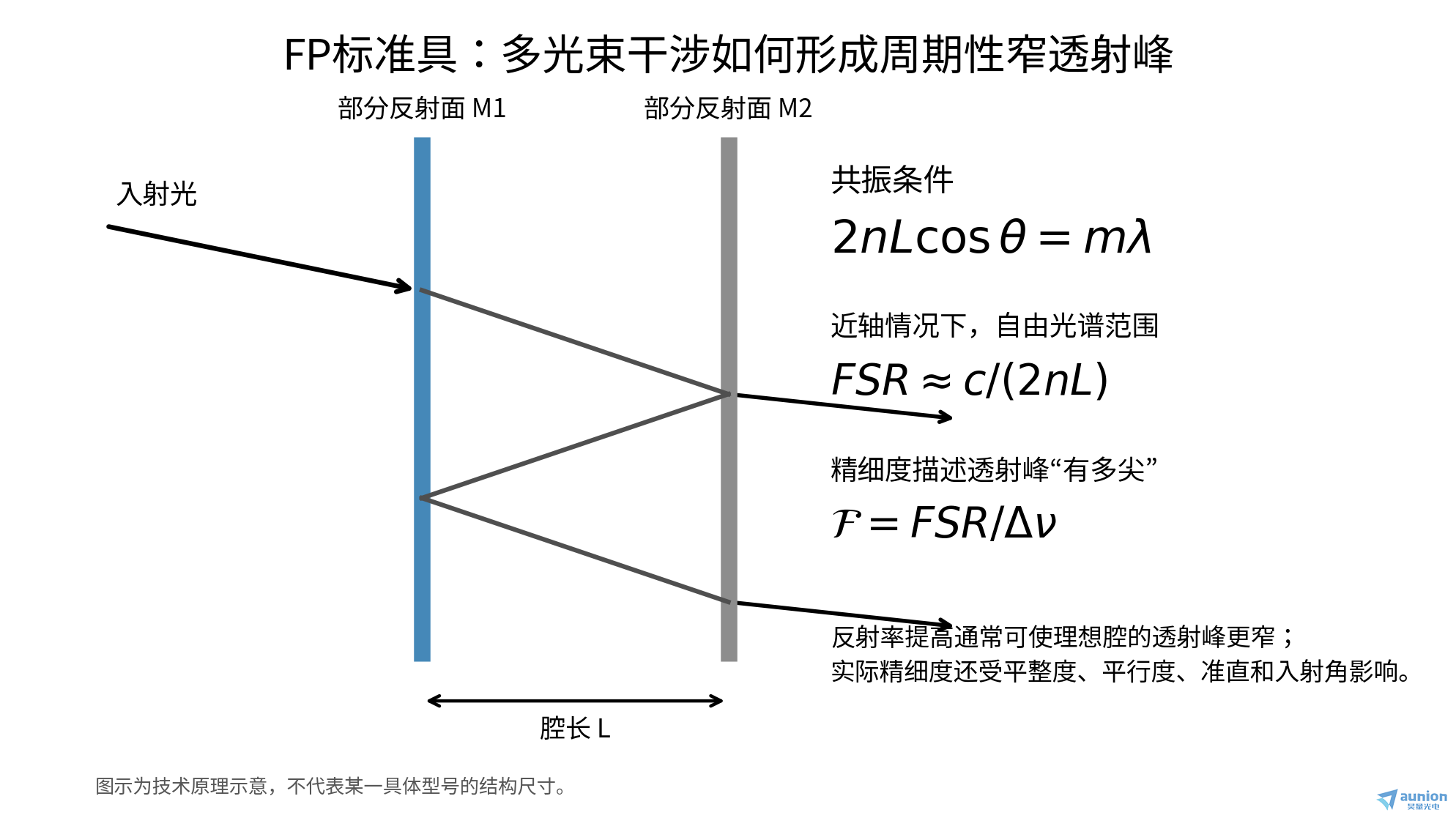

图1 FP标准具多光束干涉与主要参数关系示意
相邻两个共振峰之间的频率间隔称为自由光谱范围（free spectral range, FSR）。在近法向入射且色散较小时，可近似写为：
FSR ≈ c / (2nL)
因此，光学腔越长，相邻透射峰通常越密；腔越短，FSR 越大。对于光谱仪校准，FSR 既不能小到让相邻透射峰在仪器线形中彼此混叠，也不能大到使单位光谱范围内可利用的“刻度”过少。Schwab等人的论文在讨论高分辨光谱仪校准时，以至少约7.5 GHz的FSR和小于500MHz的线宽作为其系统设计的工作基线。
标准具的精细度（Finesse）通常定义为FSR与单个透射峰线宽Δν的比值：
ℱ = FSR / Δν
在理想模型中，提高反射面的反射率可以把共振峰压得更窄，提高反射率限制下的精细度；但真实器件还会受到表面平整度、两反射面的平行度、表面粗糙度、光束准直程度、光束质量和入射角等因素影响。因此，“高反射率”并不自动等于“实际高精细度”，高质量腔面与稳定装调同样重要。
这也解释了为什么标准具产品往往需要围绕波长、FSR、通光口径、入射角、偏振和功率条件进行联合设计，而不是只选择一个“反射率数字”。
被动FP标准具可以提供非常规则的相对刻度，但腔长或折射率只要发生微小变化，整组透射峰就会一起漂移。因此，仅仅看到一串漂亮的comb-like透射峰，还不能保证每一个峰的绝对频率长期不变。解决思路之一，是把其中一个透射峰锁定到已知的原子跃迁频率上：原子跃迁提供“绝对坐标”，标准具负责把这个坐标扩展成覆盖更宽光谱范围的周期刻度。
Schwab等人选择780nm附近的Rb D2跃迁作为频率参考。普通室温Rb吸收谱受多普勒展宽限制，论文给出的多普勒宽度约为520MHz；因此实验采用饱和吸收光谱去除多普勒背景，得到更窄的超精细结构。论文实测的无多普勒超精细谱线宽度约为17 MHz，为判断etalon峰位置提供了更精确的频率“锚点”。

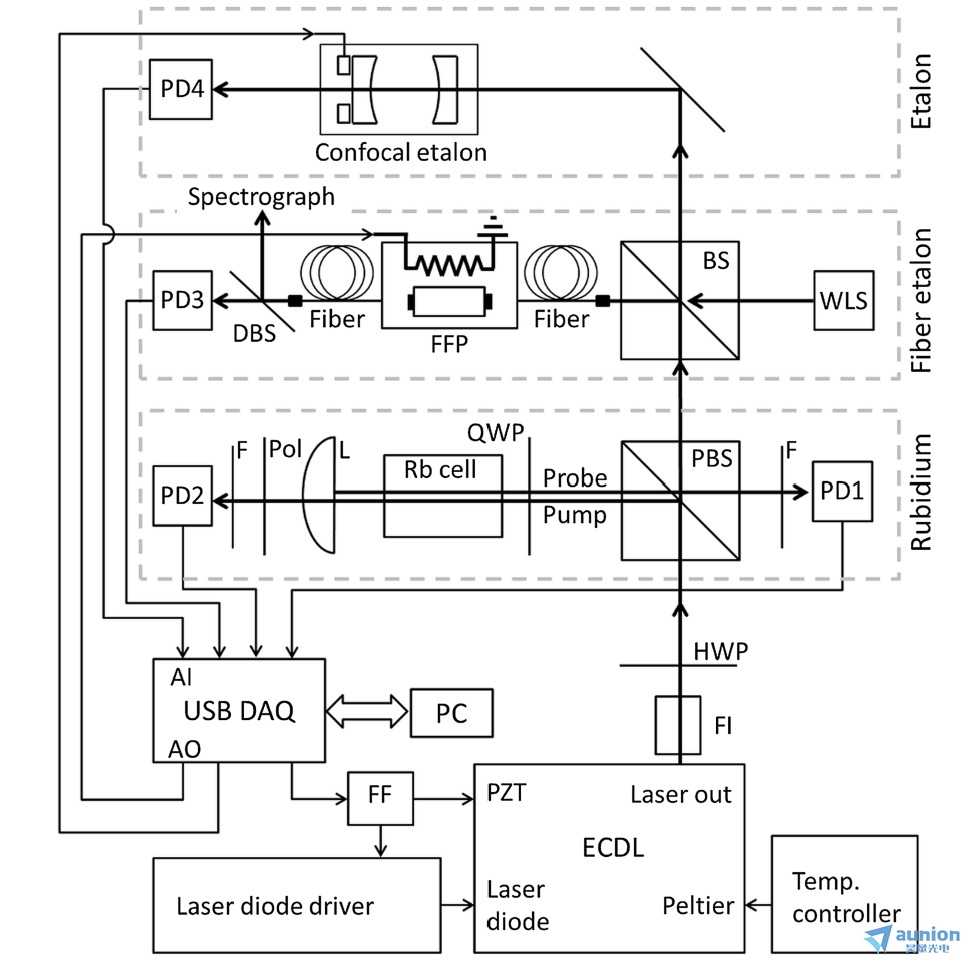

实验的关键不是先把激光锁到Rb，再把标准具锁到激光，而是让同一支扫频ECDL 同时读取Rb饱和吸收谱和etalon透射峰。数据采集系统把两者放在同一频率扫描轴上：Rb的多个已知超精细峰用于校准频率尺度，etalon峰通过Lorentzian拟合得到中心位置，两者之差直接构成误差信号。软件PID再驱动PZT或加热器，分别改变腔长或温度，从而把etalon峰拉回Rb参考位置。

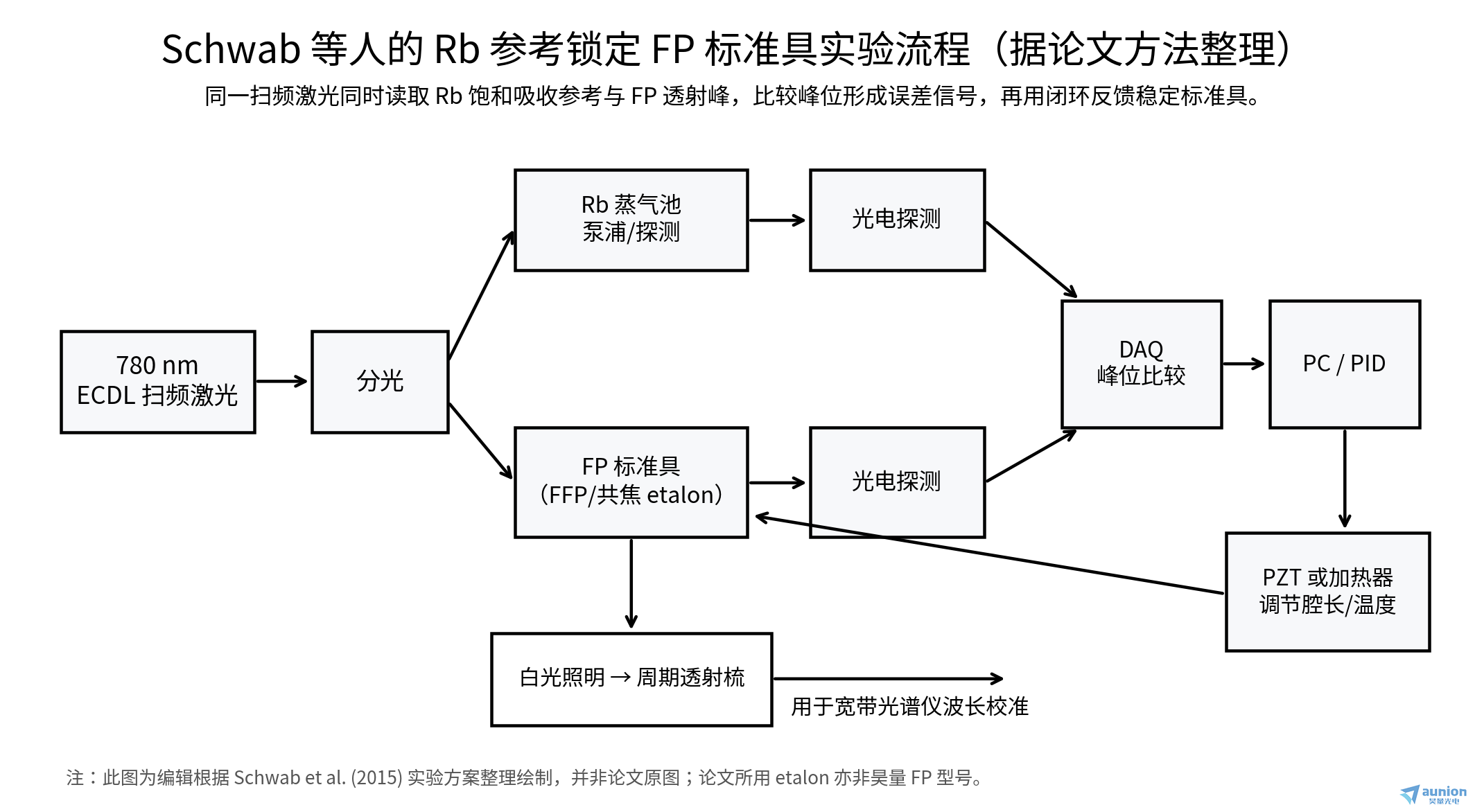

图2 Rb 参考锁定 FP 标准具的实验流程
扫频激光：实验使用外腔半导体激光器（ECDL）在780 nm附近扫描。其无跳模扫描范围经前馈扩展可达约15GHz，足以覆盖Rb特征和etalon透射峰。
获取Rb参考：泵浦光和探测光在Rb气室中反向重叠，利用饱和吸收消除主要多普勒背景；软件用多个已知超精细峰的平均位置作为参考频率，以降低电噪声对单峰定位的影响。
同步测etalon：同一扫频周期记录etalon透射信号。扫描宽度为1.75 GHz、持续 88 ms、约3000个采样点；共焦FPE的透射峰FWHM约36MHz、FSR500MHz；银膜FFP 的峰宽约250MHz、FSR约6GHz。
计算误差：软件对etalon峰做Lorentzian拟合，再将峰中心与Rb参考频率相减得到误差信号。
闭环反馈：PZT驱动的共焦etalon直接把每次迭代的误差送入PID；热调谐FFP响应较慢，论文先对近200次测量做移动平均，再送入PID。控制回路更新频率约15Hz。
形成宽带校准梳：对于用于光谱仪校准的FFP，白光通过标准具后产生规则的周期透射线，论文实验在410–800nm的实验室Echelle光谱仪范围内观察到明显的宽带comb谱。
论文用“等效径向速度误差”来表达频率锁定稳定性。3cm/s并不是标准具以3 cm/s的速度发生机械运动，而是频率漂移换算成天文径向速度后的等效量；在论文的目标场景中，它对应约10⁻10量级的相对频率/波长精度。
对于PZT驱动的共焦etalon，闭环运行时原始误差信号标准差约为45cm/s，但误差近似服从正态分布，随着积分时间增加迅速下降：约23s积分后即可优于3cm/s；当时间平均超过15min，标准差趋于约4.5mm/s，对应约1.5×10⁻11的相对精度。
对于热调谐FFP，闭环锁定后的标准差小于18cm/s；以典型3min曝光时间进行平均时，标准差约3 cm/s；积分时间达到20min及以上后，标准差进一步降到1cm/s以下。论文还报告该系统在正常实验室条件下可持续锁定约24 h，说明“原子参考 + 直接测峰 + 反馈控制”可以有效把标准具从被动频率梳升级为稳定的校准基准。

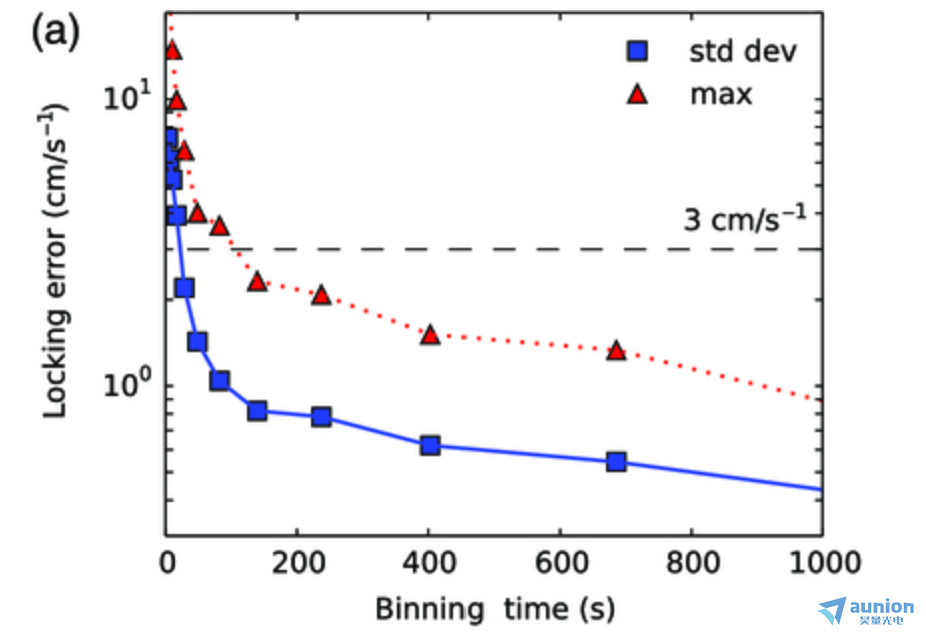

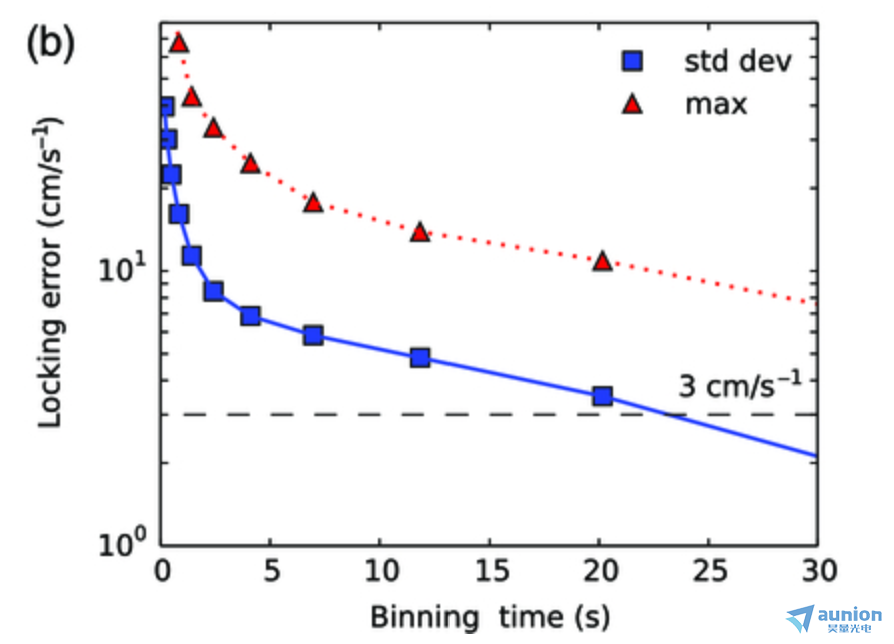

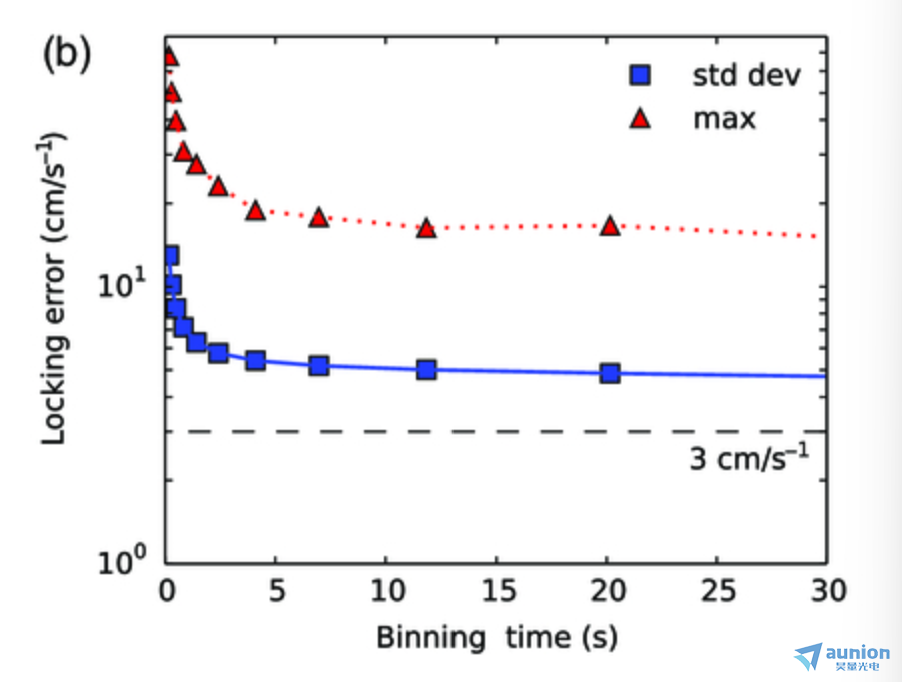

PZT驱动共焦标准具锁定的误差信号峰值和标准差

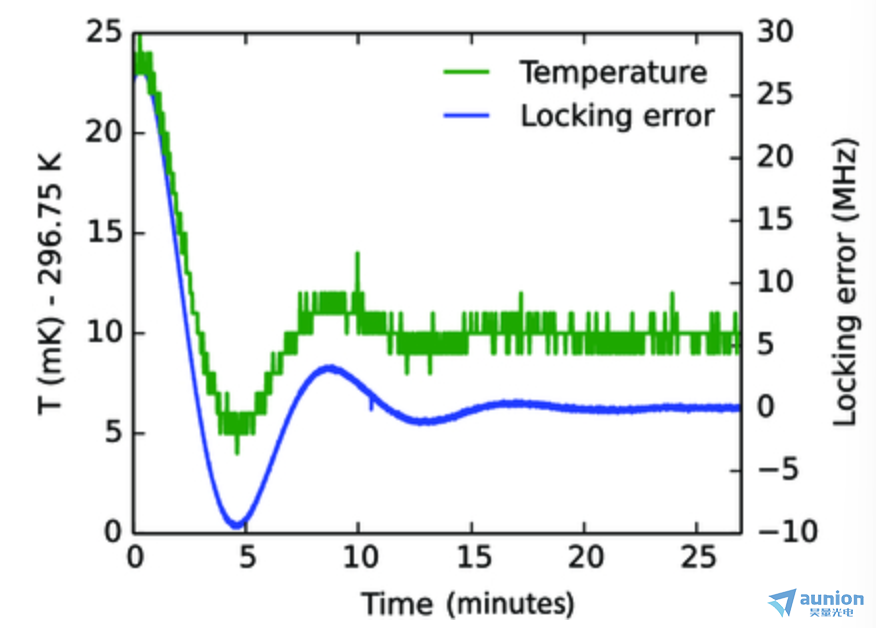

FFP的锁定误差和启动PID回路时铜块的测量温度

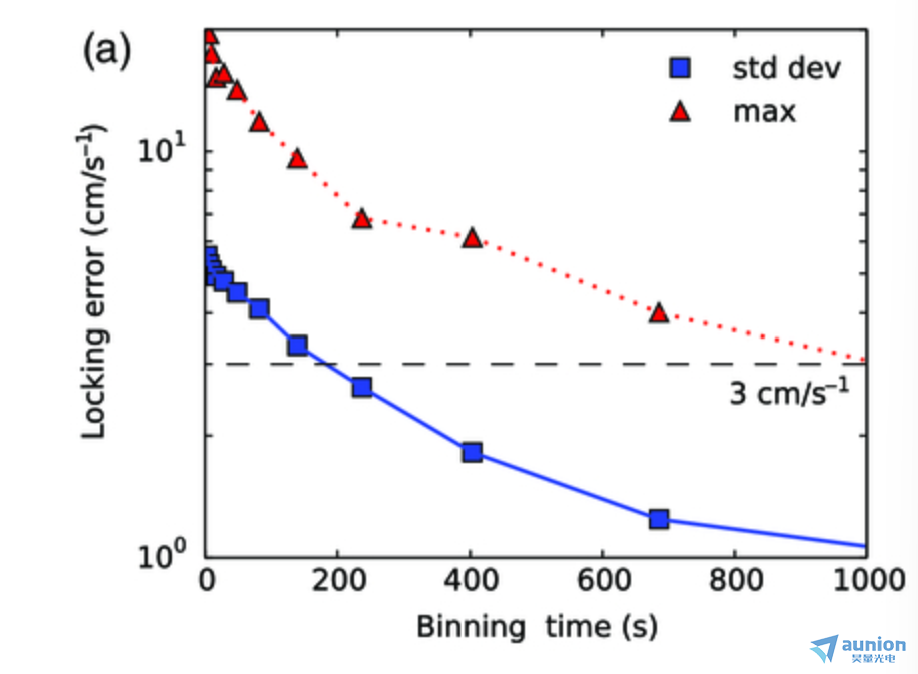

FFP锁定误差信号的峰值和标准差

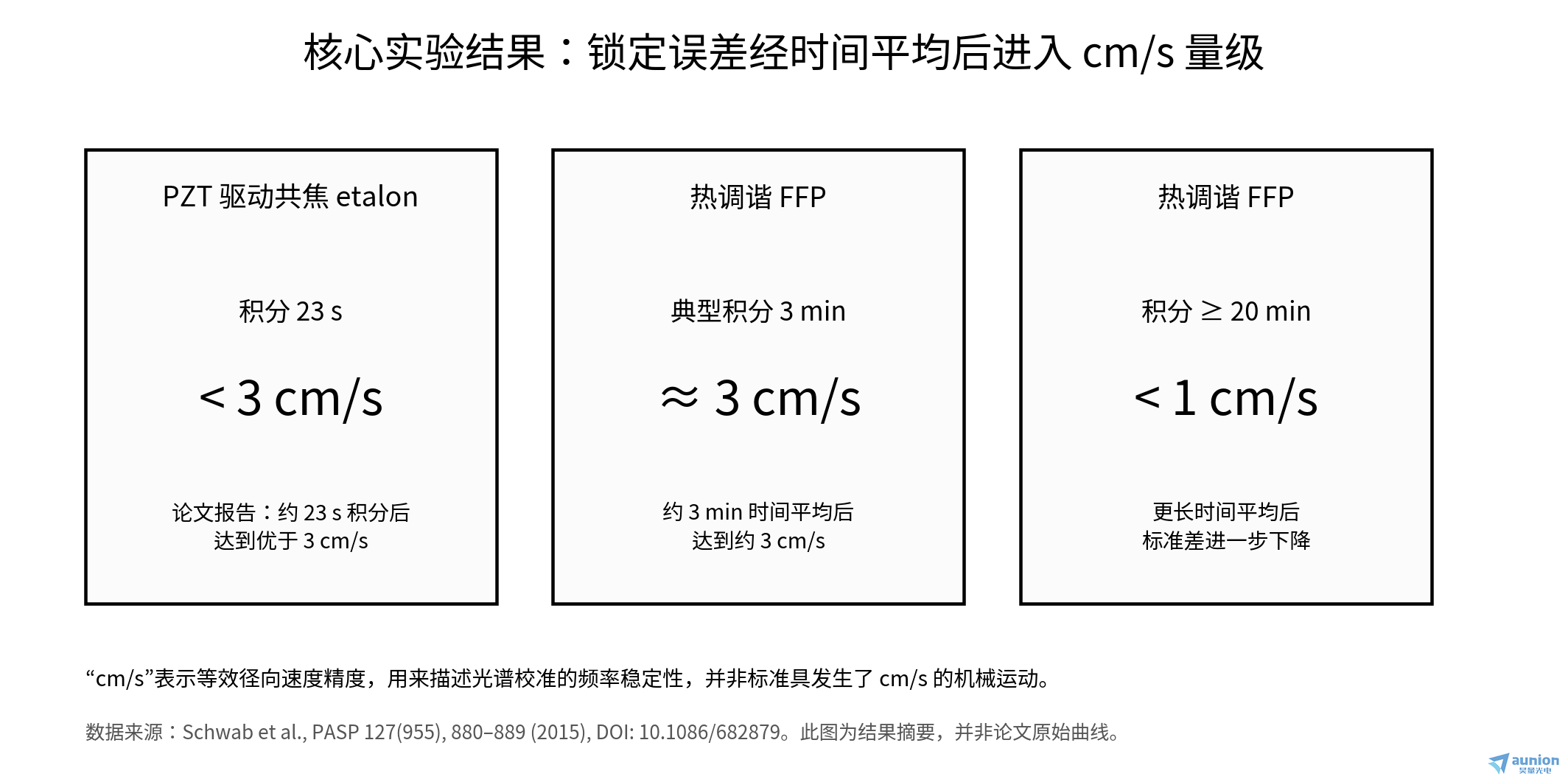

图3 Schwab等人锁定实验的关键结果摘要
从多光束干涉机制出发，FP标准具可以同时承担周期频率选择、窄带滤波和频率标尺等角色。典型研究方向包括高分辨率光谱仪波长校准、激光纵模选择与频率稳定、原子/分子精密光谱、干涉式传感以及需要周期窄带透射的光学系统。不同应用对FSR、精细度、口径、波段、镀膜与稳定性的优先级并不相同，因此“定制设计”比只看一个通用型号参数更有实际意义。
FP标准具的物理原理并不复杂：两个平行反射面把一次透射变成多束光相干叠加，形成周期性窄峰。但要把这种干涉现象真正变成高精度测量工具，必须同时处理FSR、精细度、平整度/平行度、准直、入射角、镀膜和环境稳定性。Schwab等人的实验进一步说明，当周期透射峰与Rb原子频率参考和闭环控制结合后，标准具可以实现cm/s 量级的等效频率稳定，为精密光谱仪校准提供了一条清晰的系统路线。
对于需要搭建高分辨光谱、激光稳频或周期窄带滤波系统的科研用户，建议在选型前先明确中心波长/带宽、目标FSR、期望线宽或精细度、通光口径、偏振/入射角、功率以及环境稳定性要求，再据此确认FP标准具的光学与机械设计。
