压电陶瓷激振器/冲击器

昊量光电推出各种大功率压电陶瓷激振器/冲击器产品，具有高负载力，高共振频率，大行程等特点，是材料表征，传感器测试，脉冲发生等领域的有力工具。

在当今的行业环境中，速度、效率和功率是成功的决定因素。我们设计了速度蕞快、功能蕞强大的压电促动器，以满足当今快速发展的技术的需求。压电促动器使用逆压电理论将电能直接转化为高速、高力的运动，精确到纳米级。航空航天、医疗技术、能源、MEMS、制造、研究。

压电陶瓷激振器/冲击器以任何其他线性驱动系统无法比拟的方式结合了蕞快的响应时间、卓越的动力学、高力生成和纳米精度。可以在没有任何机械磨损的情况下获得驱动，使我们的驱动器非常耐用。

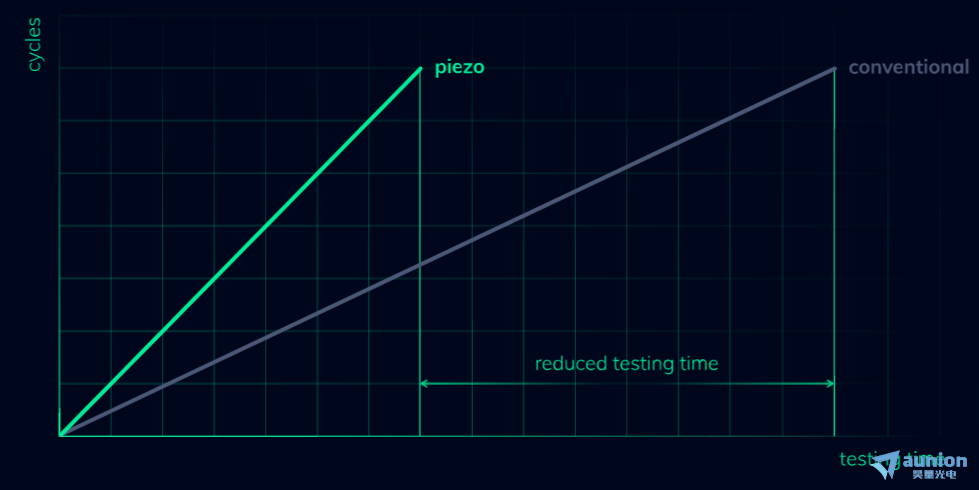

无论是减少材料测试中的测试时间、提高工具机的精度、增加振动测试中的频率范围，还是任何其他需要高度动态和精确但强大运动的应用——我们的大功率高压压电促动器都是理想的选择以提高应用程序的性能。

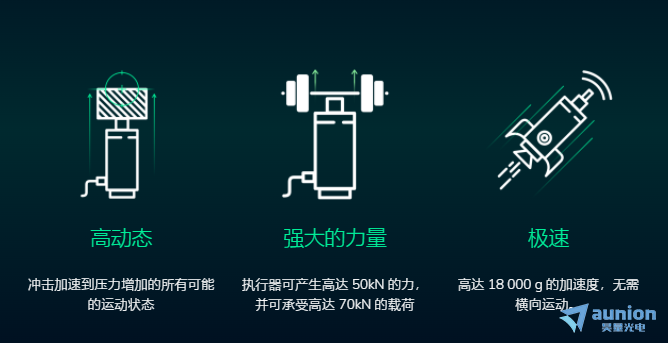

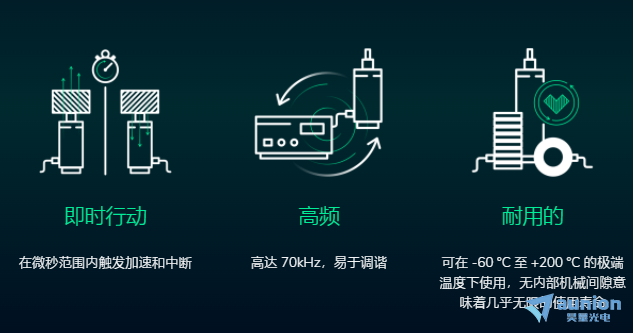

为什么选择我们的压电陶瓷激振器/促动器？

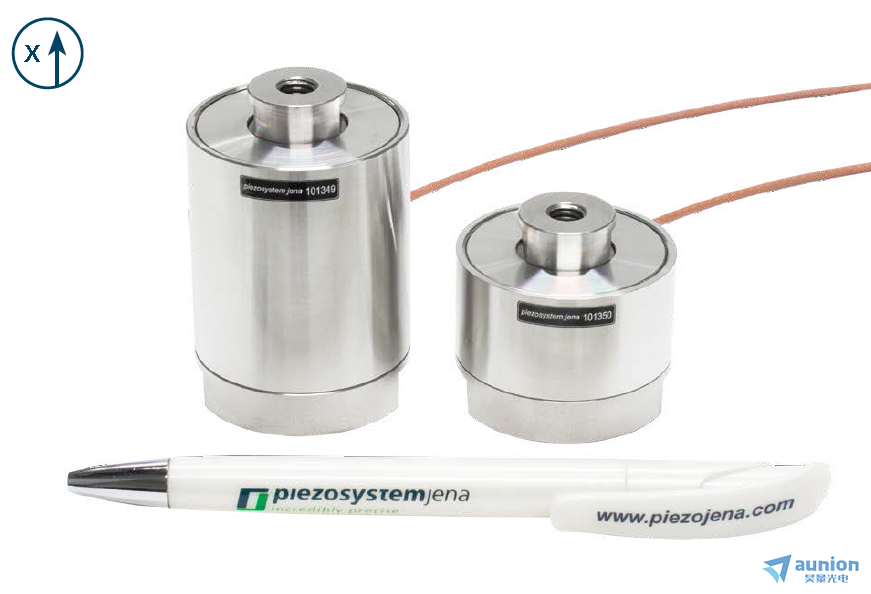

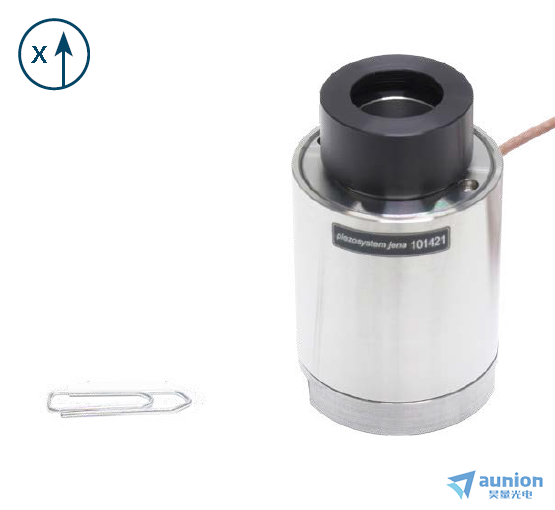

压电陶瓷激振器/冲击器——高负载，高动态范围

大功率/高压压电促动器

•蕞大推力达70000N •蕞大原力共振50000N •共振频率可达60kHz •纳米亚纳米分辨率 •行程范围可达260um

•材料试验 •传感器测试 •加速度阻尼测试 •主动隔振 •定位任务等

环形压电陶瓷激振器/冲击器——中空结构用于静态或动态应用

大功率/高压压电促动器2

•中空结构 •蕞大推力达35000N •蕞大原力共振20000N •共振频率可达50kHz •行程范围可达130um

•光学元件调整 •传感器测试 •加速度阻尼测试 •主动隔振 •定位任务等

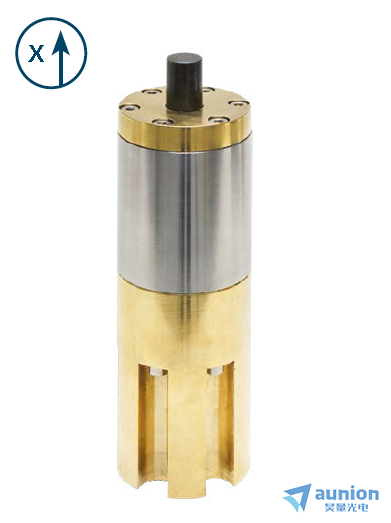

压电冲击发生器——精确触发机械脉冲

大功率/高压压电促动器3 大功率/高压压电促动器4

•冲击参数可调节 •高重复性和时间精度 •焦耳级脉冲能量 •可变碰撞和重复频率 •微秒级上升时间 •10us脉冲宽度

•冲击波发生器 •材料试验 •短脉冲激励 •传感器测试和校准 •模态分析等

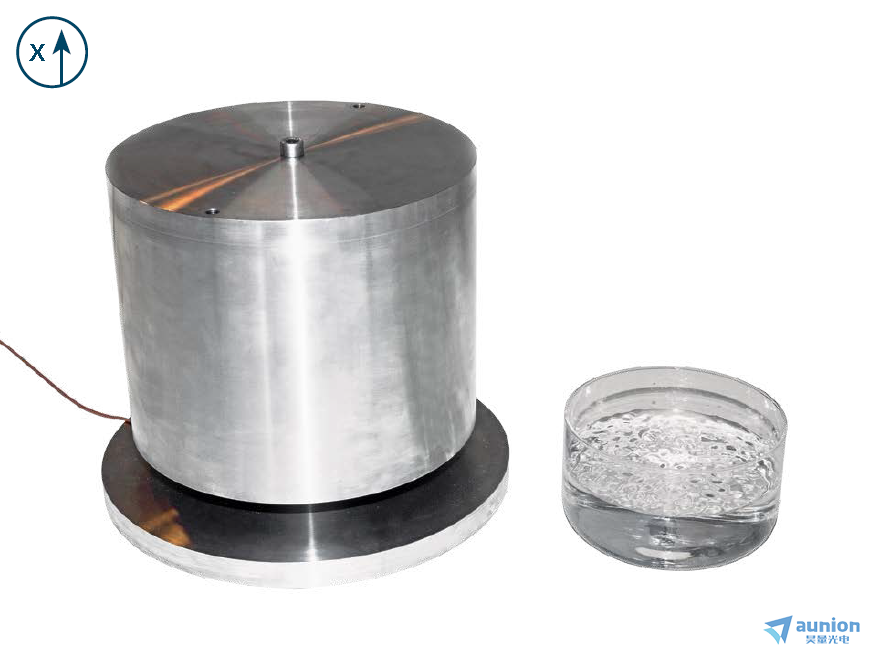

压电激振器——高频率大出力振动激励

大功率/高压压电促动器5

•频率范围>100kHz •加速度高达10000g •振幅微米到百微米 •力调制几十kN •超紧凑毫米级压电结构 •优异的热管理

•材料的频率/速度/加速度的表征 •模态分析 •机械零件结构噪声的研究 •机械零件疲劳试验 •复合材料缺陷检测

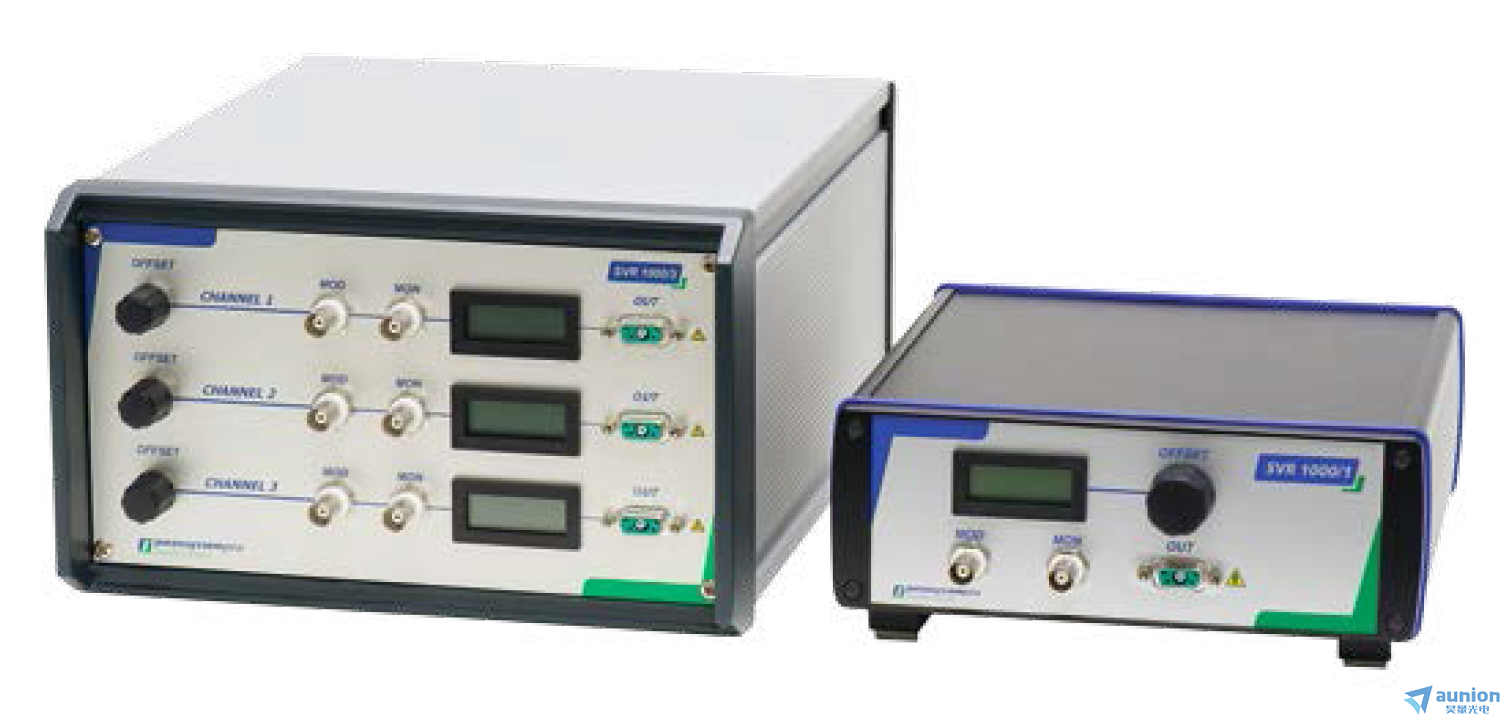

高压压电放大器

大功率/高压压电促动器促动器产品选型表

促动器型号	行程µm	长度mm	电容量nF	刚度N/µm	谐振频率kHz	阻力kN	蕞大推力N	预加载N	电压V
PSt 1000/10/7	7	9	20	300	60	4	5000	0	1000
PSt 1000/16/7	7	9	60	800	60	12	15000	0	1000
PSt 1000/25/7	7	9	140	1800	60	25	35000	0	1000
PSt 1000/35/7	7	9	300	4000	60	50	70000	0	1000
PSt 1000/10/20	18	18	45	150	40	4	5000	0	1000
PSt 1000/16/20	20	18	150	400	40	12	15000	0	1000
PSt 1000/25/20	20	18	350	900	40	25	35000	0	1000
PSt 1000/35/20	20	18	800	2000	40	50	70000	0	1000
PSt 1000/10/25	25	27	85	100	30	4	5000	0	1000
PSt 1000/10/40	40	36	110	75	25	4	5000	0	1000
PSt 1000/16/40	40	36	360	200	25	12	15000	0	1000
PSt 1000/25/40	40	36	800	450	25	25	35000	0	1000
PSt 1000/35/40	40	36	1600	1000	25	50	70000	0	1000
PSt 1000/10/60	60	54	170	50	20	4	5000	0	1000
PSt 1000/16/60	60	54	540	120	20	12	15000	0	1000
Pst 1000/25/60	60	54	1250	300	20	25	35000	0	1000
Pst 1000/35/60	60	54	2500	600	20	50	70000	0	1000
PSt 1000/10/80	80	72	220	35	15	4	5000	0	1000
PSt 1000/16/80	80	72	720	90	15	12	15000	0	1000
PSt 1000/25/80	80	72	1700	200	15	25	35000	0	1000
PSt 1000/35/80	80	72	3300	450	15	50	70000	0	1000
PSt 1000/10/7 VS18	7	24	20	300	40	4	5000	700	1000
PSt 1000/16/7 VS25	7	26	60	800	40	12	15000	1500	1000
PSt 1000/25/7 VS35	7	33	140	1800	40	25	35000	4000	1000
PSt 1000/35/7 VS45	7	33	300	4000	40	50	70000	6000	1000
PSt 1000/10/20 VS18	18	33	45	150	35	4	5000	700	1000
PSt 1000/16/20 VS25	20	35	150	400	35	12	15000	1500	1000
PSt 1000/25/20 VS35	20	42	350	900	35	25	35000	4000	1000
PSt 1000/35/20 VS45	20	42	800	2000	35	50	70000	6000	1000
PSt 1000/10/25 VS18	25	42	85	100	30	4	5000	700	1000
PSt 1000/10/40 VS18	40	51	110	75	27	4	5000	700	1000
PSt 1000/16/40 VS25	40	53	360	200	30	12	15000	1500	1000
PSt 1000/25/40 VS35	40	60	800	450	30	25	35000	4000	1000
PSt 1000/35/40 VS45	40	60	1600	1000	30	50	70000	6000	1000
PSt 1000/10/60 VS18	60	69	170	50	23	4	5000	700	1000
PSt 1000/16/60 VS25	60	71	540	120	27	12	15000	1500	1000
PSt 1000/25/60 VS35	60	78	1250	300	27	25	35000	4000	1000
PSt 1000/35/60 VS45	60	78	2500	600	27	50	70000	6000	1000
PSt 1000/10/80 VS18	80	87	220	35	20	4	5000	700	1000
PSt 1000/16/80 VS25	80	89	720	90	23	12	15000	1500	1000
PSt 1000/25/80 VS35	80	96	1700	200	23	25	35000	4000	1000
PSt 1000/35/80 VS45	80	96	3300	450	23	50	70000	6000	1000
PSt 1000/10/100 VS18	100	105	270	30	15	4	5000	700	1000
PSt 1000/16/100 VS25	100	127	900	75	20	12	15000	1500	1000
PSt 1000/25/100 VS35	100	114	2150	180	20	25	35000	4000	1000
PSt 1000/35/100 VS45	100	114	4100	350	20	50	70000	6000	1000
PSt 1000/10/125 VS18	125	125	330	25	10	4	5000	700	1000
PSt 1000/16/125 VS25	125	127	1100	60	15	12	15000	1500	1000
PSt 1000/25/125 VS35	125	134	2500	150	15	25	35000	4000	1000
PSt 1000/35/125 VS45	125	134	4900	300	15	50	70000	6000	1000
PSt 1000/10/150 VS18	150	145	390	17	5	4	5000	700	1000
PSt 1000/16/150 VS25	150	147	1400	50	7	12	15000	1500	1000
PSt 1000/25/150 VS35	150	154	3200	120	7	25	35000	4000	1000
PSt 1000/35/150 VS45	150	154	5700	220	7	50	70000	6000	1000
PSt 1000/10/200 VS18	200	185	510	10	3	4	5000	700	1000
PSt 1000/16/200 VS25	200	187	1900	35	4	12	15000	1500	1000
PSt 1000/25/200 VS35	200	194	3700	90	4	25	35000	4000	1000
PSt 1000/35/200 VS45	200	194	6500	150	4	50	70000	6000	1000
PSt 1000/16/250 VS25	250	227	2400	28	3	12	15000	1500	1000
PSt 1000/35/250 VS45	250	234	8000	120	3	50	70000	6000	1000
PSt 1000/16/300 VS25	300	281	2900	22	3	12	15000	1500	1000
PSt 1000/16/350 VS25	350	317	3400	20	2	12	15000	1500	1000
HPSt 1000/10-5/7	7	9	15	210	50	2.8	3500	0	1000
HPSt 1000/15-8/7	7	9	35	600	50	5.5	9000	0	1000
HPSt 1000/25-15/7	7	9	85	1200	50	13	22000	0	1000
HPSt 1000/35-25/7	7	9	120	2000	50	20	35000	0	1000
HPSt 500/10-5/7	7	9	65	200	40	2,8	3500	0	500
HPSt 500/15-8/7	7	9	140	550	40	5,5	9000	0	500
HPSt 1000/10-5/20	20	18	40	110	35	2.8	3500	0	1000
HPSt 1000/15-8/20	20	18	90	300	35	5.5	9000	0	1000
HPSt 1000/25-15/20	20	18	210	600	35	13	22000	0	1000
HPSt 1000/35-25/20	20	18	300	1000	35	20	35000	0	1000
HPSt 500/10-5/20	20	18	180	100	25	2,8	3500	0	500
HPSt 500/15-8/20	20	18	360	280	25	5,5	9000	0	500
HPSt 1000/10-5/25	25	27	65	75	25	2.8	3500	0	1000
HPSt 1000/15-8/25	25	27	130	200	25	5.5	9000	0	1000
HPST 1000/25-15/25	25	27	310	400	25	13	22000	0	1000
HPSt 1000/35-25/25	25	27	450	700	25	20	35000	0	1000
HPSt 500/10-5/25	25	27	260	70	20	2,8	3500	0	500
HPSt 500/15-8/25	25	27	520	180	20	5,5	9000	0	500
HPSt 1000/10-5/40	40	36	90	55	20	2.8	3500	0	1000
HPSt 1000/15-8/40	40	36	180	150	20	5.5	9000	0	1000
HPSt 1000/25-15/40	40	36	420	300	20	13	22000	0	1000
HPSt 1000/35-25/40	40	36	600	500	20	20	35000	0	1000
HPSt 500/15-8/40	40	36	720	130	15	5,5	9000	0	500
HPSt 1000/10-5/60	60	54	140	35	15	2.8	3500	0	1000
HPSt 1000/15-8/60	60	54	270	100	15	5.5	9000	0	1000
HPSt 1000/25-15/60	60	54	650	180	15	13	22000	0	1000
HPSt 1000/35-25/60	60	54	900	350	15	20	35000	0	1000
HPSt 500/15-8/60	60	54	1100	90	12	5,5	9000	0	500
HPSt 1000/15-8/80	80	72	360	70	12	5.5	9000	0	1000
HPSt 1000/25-15/80	80	72	900	130	12	13	22000	0	1000
HPSt 1000/35-25/80	80	72	1300	250	12	20	35000	0	1000
HPSt 1000/35-25/100	100	90	1800	160	10	20	35000	0	1000
HPSt 1000/10-5/7 VS18	7	24	15	210	50	2.8	3500	200	1000
HPSt 1000/15-8/7 VS22	7	26	35	600	35	5.5	9000	400	1000
HPSt 1000/25-15/7 VS35	7	26	85	1200	40	13	22000	2000	1000
HPSt 1000/35-25/7 VS45	7	26	120	2000	40	20	35000	500	1000
HPSt 500/10-5/7 VS 18	7	24	65	200	30	2,8	3500	200	500
HPSt 500/15-8/7 VS22	7	26	140	550	30	5,5	9000	400	500
HPSt 1000/10-5/20 VS18	20	33	40	110	35	2.8	3500	200	1000
HPSt 1000/15-8/20 VS22	20	35	90	300	27	5.5	9000	400	1000
HPSt 1000/25-15/20 VS35	20	35	210	600	30	13	22000	2000	1000
HPSt 1000/35-25/20 VS45	20	35	300	1000	30	20	35000	500	1000
HPSt 500/10-5/20 VS 18	20	33	180	100	25	2,8	3500	200	500
HPSt 500/15-8/20 VS22	20	35	360	280	25	5,5	9000	400	500
HPSt 1000/10-5/25 VS18	25	42	65	75	25	2.8	3500	200	1000
HPSt 1000/15-8/25 VS22	25	44	130	200	22	5.5	9000	400	1000
HPST 1000/25-15/25 VS35	25	44	310	400	25	13	22000	2000	1000
HPSt 1000/35-25/25 VS45	25	44	450	700	25	20	35000	500	1000
HPSt 500/15-8/25 VS22	25	44	520	180	20	5,5	9000	400	500
HPSt 1000/10-5/40 VS18	40	54	90	55	20	2.8	3500	200	1000
HPSt 1000/15-8/40 VS22	40	53	180	150	17	5.5	9000	400	1000
HPSt 1000/25-15/40 VS35	40	53	420	300	20	13	22000	2000	1000
HPSt 1000/35-25/40 VS45	40	53	600	500	20	20	35000	500	1000
HPSt 1000/10-5/60 VS18	60	69	140	35	15	2.8	3500	200	1000
HPSt 1000/15-8/60 VS22	60	71	270	100	14	5.5	9000	400	1000
HPSt 1000/25-15/60 VS35	60	71	650	180	15	13	22000	2000	1000
HPSt 1000/35-25/60 VS45	60	71	900	350	15	20	35000	500	1000
HPSt 1000/15-8/80 VS22	80	89	360	70	12	5.5	9000	400	1000
HPSt 1000/25-15/80 VS35	80	89	900	130	12	13	22000	2000	1000
HPSt 1000/35-25/80 VS45	80	89	1300	250	12	20	35000	500	1000
HPSt 1000/35-25/100 VS45	100	107	1800	160	10	20	35000	500	1000
PIA 1000/35/80 two sided	80	162			21	35	-	-	1000
PIA 1000/16/150 one sided	150	193			7	8	-	-	1000
PiSha 150/35/1	1	33	300	4000	40	5	70000	>6000	150
PiSha 150/16/2	2	29	100	600	40	1.8	15000	>1500	150
PiSha 150/15/3	3	35	90	300	27	0.83	9000	>400	150
PiSha 150/16/3	3	35	150	400	30	1.8	15000	>1500	150
PiSha 150/16/4	4	41	200	300	20	1.8	15000	>1500	150
PiSha 150/35/80	12	96	3300	450	23	7.5	70000	>6000	150
PiSha 1000/10/15	20	33	45	150	35	4	5000	>700	1000/150
PiSha 1000/10/25	25	42	85	100	30	4	5000	>700	1000/150

高压驱动放大器选型表：

放大器型号	电压 V	蕞大电流A	带宽 Hz	适用范围
SVR 350 bip	+/- 350	0,012	10000	双极电压
SVR 1000	1000	0,008	10000	PSt及HPSt系列

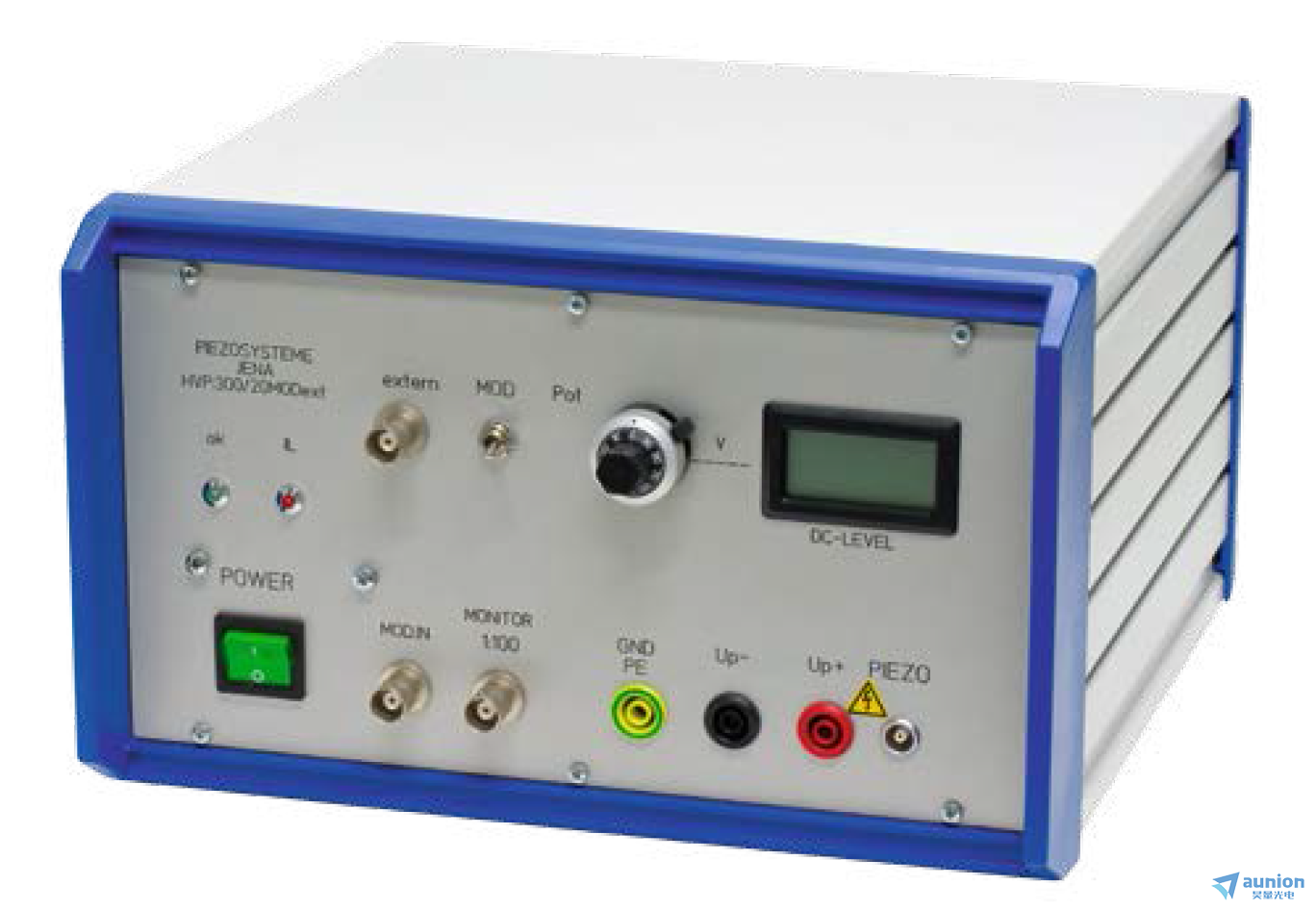

HVP / high voltage pulser	1000	20 / 50 / 100 / 200	-	PIA系列
LE 150/100 EBW	150	1	70000	PiSha系列
LE 1000/035	1000	0,35	5000	PSt及HPSt系列
RCV 1000/3	1000	3	2000	电容量大于 0.6µF的促动器

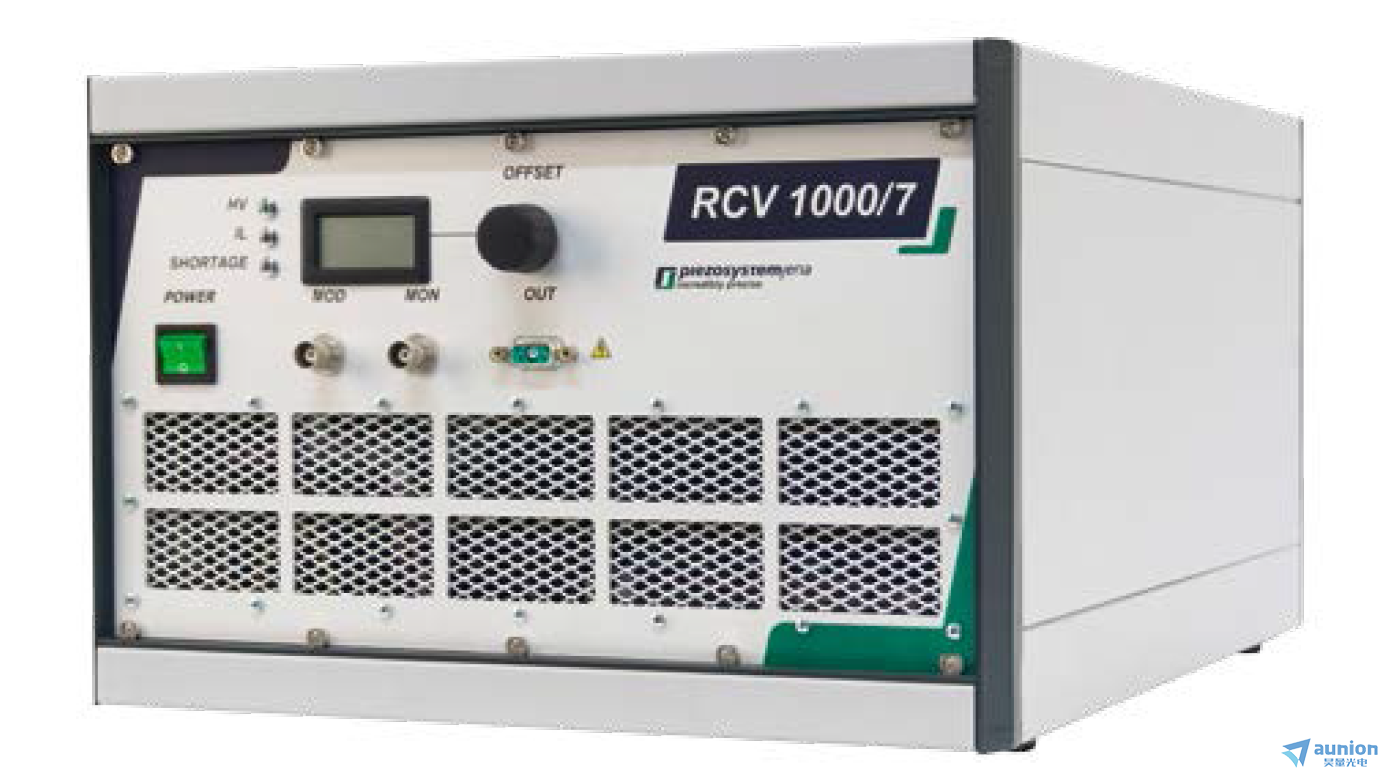

RCV 1000/7	1000	7	2000	电容量大于2.0µF的促动器
PosiCon 1000	-200…+1000	0,008	10000	用于高精度静态操作
