2um波段体布拉格光栅(1.9-3um,可定制)
2um波段体布拉格光栅(例如1908nm,2090nm,2109nm,2122nm等)是一种高性能反射镜,能够精确的锁定和稳定波长,且可实现高功率的输出。这种波长的光源越来越广泛的作为泵浦源应用在中红外激光领域。
体布拉格光栅反射镜是一种在光敏硅酸盐玻璃体中刻制的反射性布拉格光栅,这种光栅具有良好的热稳定性,能承受较高的功率,是目前高能量半导体激光、固体激光器反射镜的可靠选择。根据客户的设计,体布拉格光栅既可以作为全反镜(>99%衍射效率)也可以作为输出镜(10%-90%可选),且光谱半高全宽(FWHM)可以根据需要在0.1-2nm范围内选择,能够很好的实现窄线宽且稳定波长输出。
目前2um波段的体布拉格光栅在固体激光器中已经广泛应用,这种稳定输出的光源可作为中红外激光器的泵源应用以及半导体光刻等相关应用中。
2um波段体布拉格光栅主要应用:
2um波段激光器腔镜(高反、输出镜)
窄带滤光片(FWHM<0.2nm)
半导体光刻制程
2um波段体布拉格光栅产品特点:
波长锁定;
线宽压窄(0.1-2nm);
稳定好;
波长可定制(1.9um-3um波段);
偏振不相关;
2um波段体布拉格光栅参数设置:
中心波长:1.9-3um波段(例如1908nm,2090nm,2109nm,2122nm等)
衍射效率:10%-99%
FWHM: 0.1-2nm
尺寸大小:8mmx 6mm (可选择具体尺寸)
2um波长的VBG光栅参数示例:
参数 | |||
中心波长: | 1907.6±0.5nm | 2109.7±0.5nm | 2128±0.5nm |
衍射效率(DE): | 55% or >99% | >99% | >99% or >95% |
半高全宽(FWHM): | <0.7nm or 1nm | <0.3nm or 1nm | ~1nm or <0.3nm |
尺寸大小 : | 6mm x 6mm (可定制) | 6mm x 6mm | 6mm x 6mm |
镀膜: | 增透膜,<0.5% per surface | 增透膜,<0.5% per surface | 增透膜,<0.5% per surface |
如下是2umVBG产品应用示例介绍:

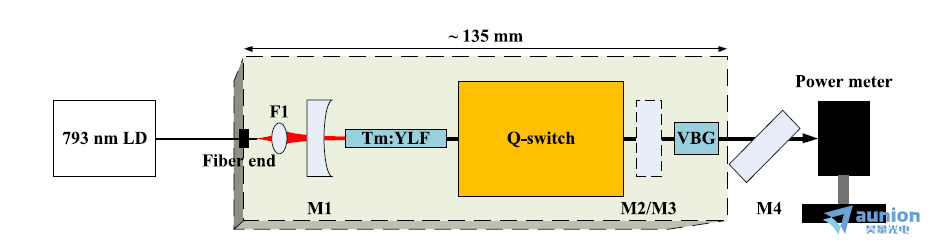

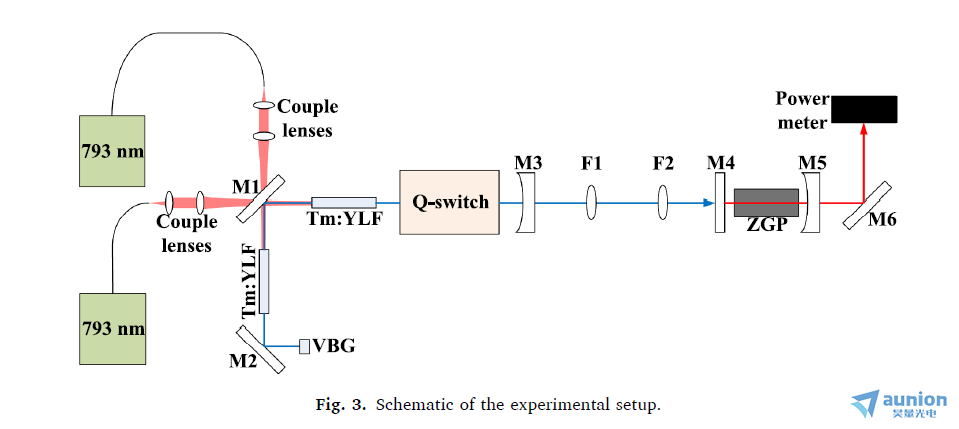

1908nm -VBG示例

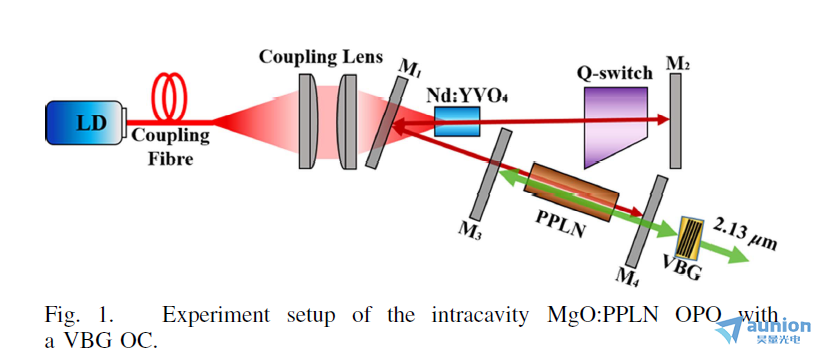

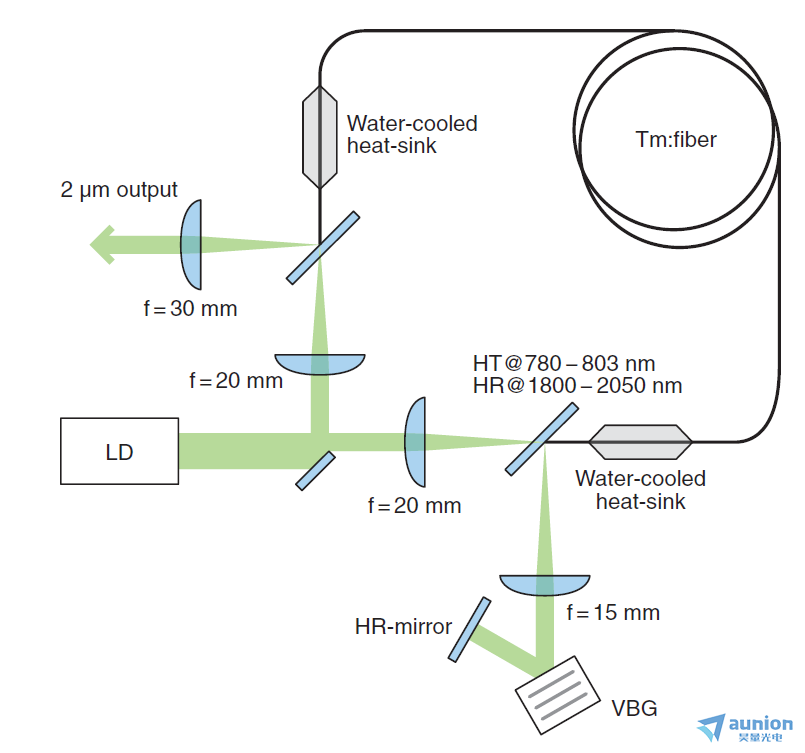

1950- 2130nm VBG示例
具体参数,欢迎咨询工程师
