SSMF和64Gb/s背靠背与1.3umvcsel无DSP和实时NRZ传输50Gb/s超过15km-实验结果与讨论


不同SSMF长度下的光电链路(不含FFE和RF放大器)的小信号频率响应如图2所示。在背靠背(B2B)情况下,由于1326nm的SSMF色散和VCSEL啁啾的结合,在15kmSSMF处观察到15.5GHz的3db带宽下降到12GHz。这表明,短距离的主要带宽限制是由于VCSEL调制带宽,而较长距离的主要带宽限制是由于色散和VCSEL啁啾的结合。

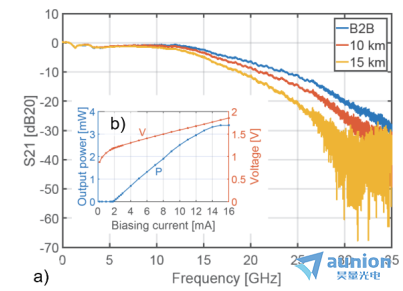

图2 VCSEL偏置为12mA时,SSMF上不同传输距离下光电链路s参数归一化


为了评估链路性能,使用图1所示的系统进行实时误码率测量。首先,以不同的速率执行B2B度量。所得到的误码率曲线作为接收平均光功率(由VOA控制)的函数如图3所示。对于每个速率,当VOA被设置为Min衰减时,FFE参数被优化以达到Min误码率,然后在误码率曲线的其余部分被固定。对于50Gb/s实验,Min误码率为12mA,对于60和64Gb/s实验,使用14mA的VCSEL偏置电流。在光链路(B2B)中有大约2dB的插入损耗,导致在12mA(14mA)的偏置电流下Max接收功率为2.7dbm(3.1dBm)。对于50Gb/s,接收光功率超过-4dBm时,可以实现无差错运行(发送1×1013位后无差错),因此无差错链路余量至少为5.7dB。在60Gb/s时,接收光功率为2dBm时的Min误码率为4.4×10-8。假设RS(544,514)前馈纠错(FEC),FEC前的误码率为2.4×10-4(KP4-FEC),在该值下,相对于50Gb/s存在约5dB的惩罚。在64Gb/s光接收功率为2.5dBm时,Min误码率为1.24×10-3。在FEC前的误码率为3.8×10-3时,假设7%-OH的HD-FEC,相对于50Gb/s会出现10dB左右的损失,相对于60Gb/s会出现7dB左右的损失,这是由于在这些速率下闭眼次数增加造成的。

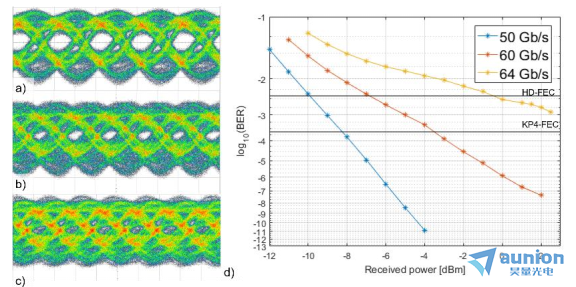

图3  50Gb/s(a)、60Gb/s(b)和64Gb/s(c)下B2B通信在0dBm时接收光功率(40mV-10ps/div,采用70GHz采样范围测量)的接收眼图。B2B通信的实时误码率曲线(d)。


图4显示了不同SSMF长度下的误码率与接收平均功率的关系。相应链路的频率响应如图2a所示。在50Gb/s下,10km以上的传输以Min的2×10-12的误码率获得。在HD-FEC和KP4-FEC中,相对于B2B情况,可以观察到大约1dB的功率损失。对于超过15kmSSMF的传输,在-3.1dBm的光接收功率(去除VOA以获得Min的插入损耗)下观察到Min的BER为3×10-4。由于长光纤相对于B2B操作的额外衰减,较低的BER是不可能的。在HD-FEC阈值处,相对于B2B传输存在4dB的损失。在60Gb/s下,2km和5km的SSMF传输分别导致Min误码率为8.2×10-6(低于KP4-FEC)和2.7×10-3(低于HD-FEC)。在2公里的功率损失为2dB(HD-FEC和KPFEC),而在5公里的功率损失为7dB(HD-FEC)。功率损失归因于VCSEL啁啾和光纤色散的结合(因为VCSEL发射波长并不完全处于零色散波长),导致带宽减少(见图2a)。

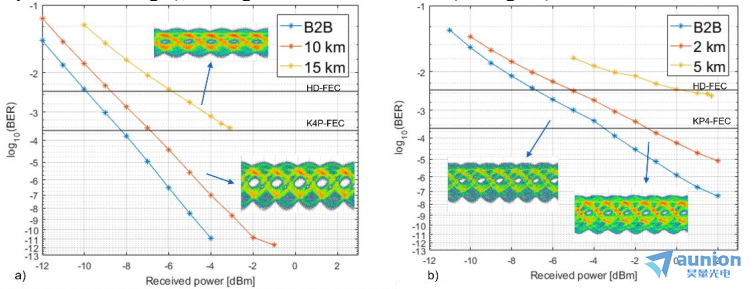

图4 (a)50Gb/s和(b)60Gb/s传输实验的实时误码率曲线和眼图


我们展示了一种O波段NRZ-OOK无DSP链路,该链路基于发射波长为1326nm的单模短腔InP VCSEL,支持内部设计的发射侧6分路模拟前馈均衡器。在50Gb/s下,传输超过10km,Min误码率为2×10-12,传输高达15km,误码率低于7% OH HD-FEC(误码率=3.8×10-3)实现,这是迄今为止报道的50Gb/s下z长的实时(无离线处理)O波段VCSEL链路。超过15公里的SSMF传输显示了将VCSELs用于数据中心间互连链路的潜力,并为400GBase-LR8标准提供了可行的替代方案。在60Gb/s的情况下,传输高达5km的SSMF,BER低于HD-FEC,证明O波段vcsel可以用于数据中心内部距离。这是该速度下z长的实时O波段VCSEL链路。在64Gb/s的传输速率下,传输误码低于HD-FEC,这是迄今为止z快的实时O波段VCSEL链路。
