SmartPrint UV采用DMD数字微镜投影，实现无需实体掩模的光刻加工。本文介绍其技术原理、物镜参数、CCD对准、典型工艺及配置差异，展示在二维材料、MEMS、微流控和光电器件研发中的应用。
SmartPrint UV无掩模光刻机-科研半导体光刻应用中的研发“加速器”和工艺“探索器”！
一．当光刻不再需要掩模版
科研及半导体实验室里有一个常见说法：成本压力不仅来自光刻胶和硬盘，也来自每改一次设计就得重新制作的掩模版。一张标准掩模版动辄千元，周期两三周，当研发节奏越来越快，这种“每改一笔就得等半个月”的模式已经成为创新的主要限制因素。
Smart Print UV 是昊量光电推出的一款基于 DMD（Digital Micro-mirror Device，数字微镜器件）投影技术的无掩模光刻系统。它用一块 DMD 芯片替代传统硬掩模，直接把 CAD 设计投影到光刻胶上——想写什么就写什么，从设计到曝光完成可以缩短到几秒钟。
但“无掩模”只是它直观的一项优势。真正让研究人员重视的，是它在微纳加工中那些“看不见的地方”：对准的灵活度、对非标基底的兼容性、对随机分布材料的定制化能力。下面这组来自真实实验的光刻效果图，能说明很多问题。
何为DMD无掩模光刻？
DMD无掩模光刻是光学无掩模光刻技术的一种，该技术使用数字DMD代替传统的掩模，借助于DMD对常规掩膜予以取代而展开光刻成像，借助DMD对光源展开反射式调制，把涉及的虚拟数字掩膜移至硅晶圆基片，进而进行曝光。
DMD无掩模光刻系统本质上是一种高精度加工平台，如图1和图2所示，主要包括投影光源部分、DMD光调制部分、投影物镜和位移平台部分。

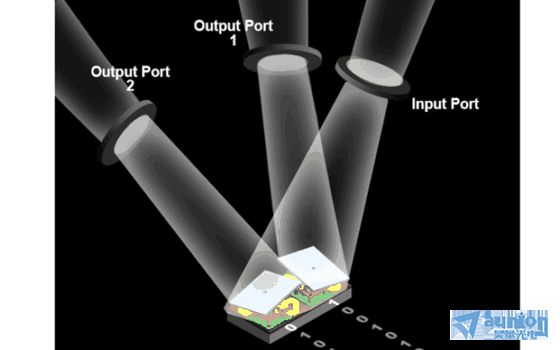

图1：DMD单个工作单元图示

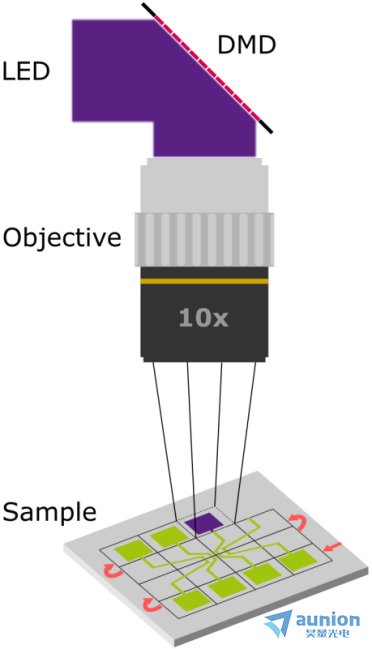

图2： 投影拼接式扫描曝光
图3展示了Microlight3D 用 Smart Print UV 加工的典型效果图，覆盖了微电子、光电子学、二维材料、太阳能、MEMS 等多个方向。这些不是渲染图，而是显微镜下的真实样品实拍。

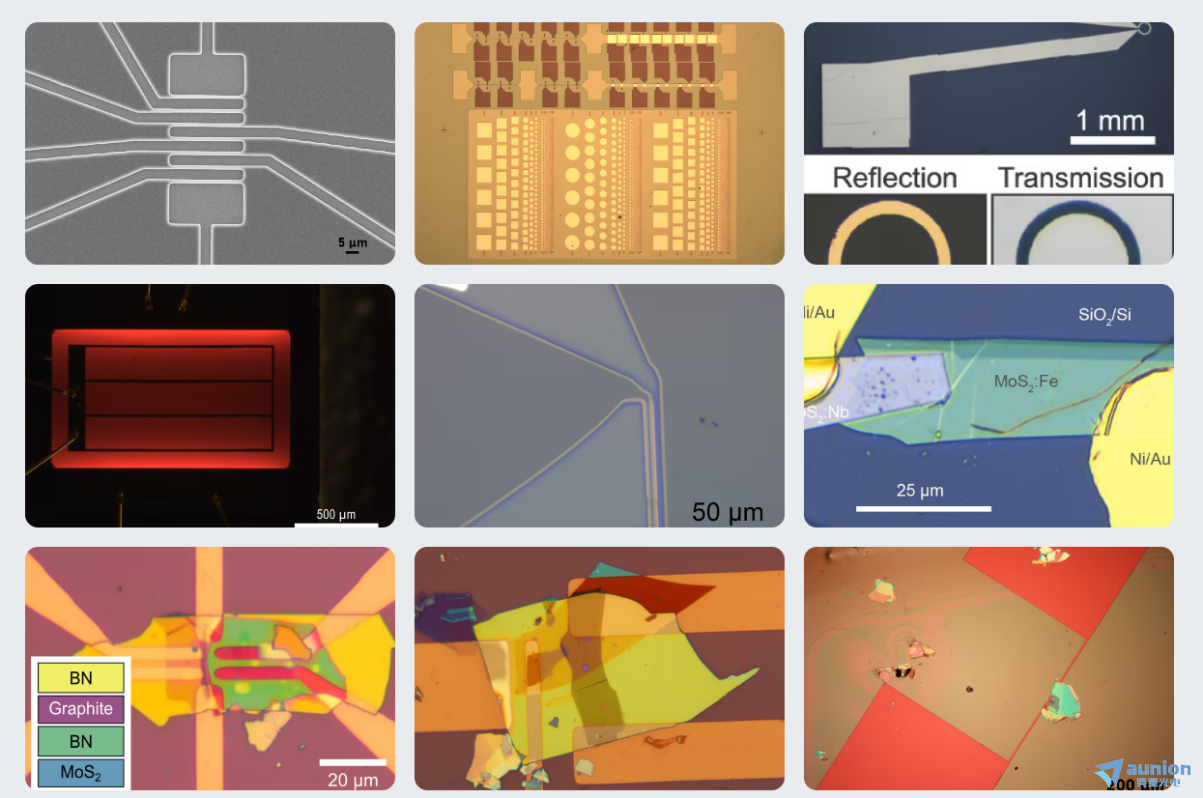

图3 Smart Print UV 典型光刻效果图
这组九宫格显微实拍图，集中呈现了 Smart Print UV 在无掩模光刻场景下的图形化能力——从常规微电子线条到柔性非标基底，再到形状随机的二维材料薄片，均能通过同一套数字化流程完成高精度加工。
微米级电路与功能结构
首排图像展示了设备在标准微纳图案上的基础表现。左图为典型电路/电极掩模图案，灰色基底上的白色线路边缘整齐、连续性好，5 µm 比例尺标示出其微米级加工精度；中图呈现规则的矩形与圆形阵列，这类网格结构常用于传感器、天线及其他功能器件的畴区定义；右图则通过反射与透射双模态光学元件，验证了设备在光学结构加工上的可靠性。
柔性与复杂几何图形
第二排进一步体现了对非传统基底和复杂线型的适应能力。左图是 500 µm 尺度下的微加热器蛇形回路，此类结构常用于二维材料应变工程，需在柔性聚丙烯等易变形基底上实现；中图 50 µm 曲线电极的线宽均匀、走向自然，说明即便在微小尺度下，设备的投影成像仍能保持优良图形保真度。传统接触式曝光在柔性或粗糙表面往往因贴合不良而失效，而 Smart Print UV 的非接触式投影则规避了这一难题。
二维材料器件的“量体裁衣”
第三排能直观说明该技术的独特价值：左图及中图显示了 BN、石墨烯、MoS₂ 等机械剥离二维材料的彩色显微形貌，不同颜色对应不同材料薄片的堆叠与边界；右图则给出了 MoS₂ 范德华结太阳能电池的电极接触结构（含 Au、SiO₂/Si、Ni/Au 等层次）。关键之处在于，每一片机械剥离的二维材料形状、尺寸与位置都不可复现，无法用固定掩模版批量套刻。Smart Print UV 借助 ccd 实时成像，先在屏幕上“看见”薄片，再将 CAD 设计的电极图形直接拖放对准至目标位置，随后完成数字化曝光。这种“看一眼、套一次”的定制加工模式，真正实现了针对单个晶片的随形电极制备，是传统掩模光刻难以企及的。
这些图有一个共同点：每一片二维材料的形状、位置、大小都不一样，无法用统一掩模版加工。Smart Print UV 的做法是用 CCD 相机看到薄片后，在屏幕上把 CAD 图层直接拖到薄片位置上方，进一步完成对准与曝光。这种“量体裁衣”式的加工方式，是传统掩模技术难以实现的。
二．DMD 技术原理：一块芯片如何替代掩模板
Smart Print UV 的核心是一块 DMD 芯片。这块芯片上密密麻麻地排列着数百万颗微小镜面，每一颗都可以独立旋转。当某些镜面转向“开”的方向时，385 nm 紫外 LED 光源就会被反射到光刻胶上；转向“关”的方向时，光就会被挤掉。通过控制每一颗微镜的开关状态，就能把任何 CAD 图案“投影”到基底上。
四档物镜：分辨率与速度的自由切换
| 物镜 | 单次曝光面积 | 可实现特征尺寸 | 适用场景 |
|---|---|---|---|
| 1× | 110×110 mm² | 15 µm | 大面积快速原型 |
| 2.5× | 40×22 mm² | 6 µm | 中等分辨率通用加工 |
| 5× | 21×12 mm² | 3 µm | 精细微纳结构 |
| 10× | 10.6×5.9 mm² | 1.5 µm | 高分辨率微纳图案 |
表1 四档物镜参数对照表（单激光切换仅需 2 秒）
实时对准：CCD + CAD图层叠加
Smart Print UV 集成了一颗反馈相机和 590 nm 辅助照明源。用户在屏幕上能同时看到两个层：底层是相机拍到的真实样品图像，上层是半透明的 CAD 设计图层。只要用鼠标拖动 CAD 图层与样品对齐，点击曝光即可。Advanced 版本的对准精度达到 1 µm，能够满足多层套刻的需求。
这种方式对二维材料器件研究者来说是有帮助的。每一片机械剥离的 MoS₂ 或石墨烯薄片的形状和位置都是随机的，传统掩模对准几乎无法完成，而在 Smart Print UV 上只是“看着薄片画电极”那么简单。
三．应用实战：从实验室到论文的完整闭环
3.1 二维材料电极定制：“量体裁衣”式加工
Smart Print UV 在二维材料器件研究中的应用是它技术能力的具体体现。以西班牙研究人员 A. Castellanos-Gomez 团队为例，他们在 GaSe、MoS₂ 等机械剥离薄片上用 Smart Print UV 定义接触电极，相关成果发表在 Nano Letters 2020 和 Nano Energy 2021 上。
他们的做法是：先把剥离好的二维材料薄片转移到 SiO₂/Si 基底上，用 CCD 相机找到薄片位置，然后在 CAD 中绕着薄片边界画出电极图案，定位曝光后先显影、洗胶、镀金属、再剥离，就得到了与薄片良好套合的电极。整个过程不需要任何物理掩模版。
3.2 微加热器与应变工程：柔性基底上的精密加工
同样是 A. Castellanos-Gomez 团队的工作，他们在聚丙烯（Polypropylene）柔性基底上用 Smart Print UV 制作了蛇形微加热器致动器。这类结构通过电流加热产生变形，对二维材料施加可调的应变。研究结果显示，该装置能够在 8 Hz 调制频率下产生达 0.64% 的双轴应变，空间漂移仅 0.03 µm/°C，说明加工精度非常可观。
传统掩模光刻机在柔性基底上面临的核心难题是工作距离太短——接触式曝光会压坏或折损基底。Smart Print UV 的物镜工作距离可达 3 cm，非接触投影有助于解决了这个痛点。
3.3 太阳能电池与光电器件：多层套刻的真实战场
E. Antolin 团队（西班牙马德里理工大太阳能研究所）用 Smart Print UV 制作了 GaInP 太阳能电池结构和 MoS₂ 范德华同质结太阳能电池。后者在 SiO₂/Si 基底上实现了 1.02 V 的开路电压，有源层厚度仅 120 nm，相关结果发表在 Nano Energy 2021, 79, 105427。
这类器件的制作通常需要多步套刻：先定义底电极、再定义顶电极、随后定义接触窗口。每一步都需要与上一步的结构精确对齐。F. Godel 团队（法国）的实验九宫格中的图案就展示了这种多步套刻的能力：上半部分是电阻赨上的电极定义，下半部分是方形和圆形的结节定义，精度和对齐都清晰可见。
四．光刻工艺全解析：Smart Print UV 如何改变流程
Smart Print UV 不仅优化了曝光这一核心环节，更在整体上精简了光刻工艺流程。以下为典型完整工艺示例：
1）基底清洗与表面处理。硅片或玻璃基底依次经丙酮、异丙醇（IPA）超声清洗，去除有机污染物；柔性基底（如 PI、PP）可采用氧等离子体（O₂ Plasma）处理，以提升表面能与光刻胶附着力。
2）旋涂光刻胶。Smart Print UV 兼容多种商用光刻胶，包括 AZ 1500 系列（正胶）、SU-8（负胶，可实现数百微米级厚胶结构）及氨基光刻胶等。以 AZ 1512 HS 为例，4000 rpm 旋涂 40 秒，可获得约 1.2 µm 的均匀胶膜。
3）软烘（Soft Bake）。于热板 95°C 烘烤 60 秒，去除光刻胶中的残留溶剂。该步骤可在普通实验室热板上完成，无需专用设备。
4）Smart Print UV 数字化曝光（核心步骤）。启动 Phaos 软件，导入 CAD/DXF/BMP 设计文件，选定物镜倍率与曝光剂量。通过 CCD 预览界面实时观测基底，将虚拟图层精准拖放至目标位置后执行曝光。以 AZ 1512 HS 为例，10× 物镜下推荐剂量约为 250–350 mJ/cm²，单次曝光仅需数秒至数十秒。
5）曝光后烘焙（PEB，可选但推荐）。对于 AZ 系列正胶，建议在 95–110°C 热板进行 60 秒 PEB，以促进酸催化反应，显著提升图形对比度与线宽控制精度。
6）显影与硬烘（Development & Hard Bake）。正胶使用 AZ 300MIF（或 AZ 726 MIF）显影 40–60 秒；SU-8 等负胶则使用 PGMEA 显影。显影后经去离子水冲洗、氮气吹干，并于 100–120°C 进行硬烘 2–5 分钟，以增强胶膜强度与耐刻蚀性。
7）后续加工（镀膜 / 剥离 / 刻蚀）。根据应用需要选择后续工艺：电极制作采用先镀金属、后去胶剥离（lift-off）；微流控芯片以 SU-8 显影后作为模具，直接浇注翻模 PDMS；需刻蚀的图形化样品可利用核心对准功能后进行反应性离子刻蚀（RIE）。
8）去胶与清理。用氨水或专用去胶液清除剩余光刻胶，完成整个工艺。从 CAD 设计到成品器件，整个流程可在一天内完成。
五．Smart Print UV的使用非常方便
Smart Print UV 的真正价值不仅在参数表上，更在日常使用中那些“不用”带来的便利：
不用制作掩模版。CAD 改一笔就曝光一次，每次修改节省 2000–10000 元的掩模制作费用和 2–3 周的等待时间。对于年产数百次曝光的研发实验室，这等于每年节省十万级的掩模成本。
不用手动对准显微镜。传统掩模对准需要在显微镜下用手轮慢慢调节载物台，而 Smart Print UV 的 CCD 预览界面可以用鼠标直接拖动 CAD 图层与样品对齐。对二维材料薄片这类随机分布的样品，效率提升显著。
不用担心基底翘曲或过厚。物镜工作距离可达 3 cm，能够从容处理翘曲的柔性聚丙烯、厚重的芯片套件、甚至光学镜片这类非标基底。竞品机型的工作距离通常仅数毫米，在非标基底上几乎无法使用。
不用为删除设计而废弃掩模。数字化设计意味着每一版图案都可以多次修改、存档、回溯。实验室中常见的“这版图案改了三次”的情况，在 Smart Print UV 上只是多存了几个 CAD 文件而已。
不用单独隔间，桌面即可运行。整机尺寸仅 52×52×69 cm，重量约 50 kg，普通实验台面即可放置。不需要外部气源、水冷或真空系统，接入 100–240V 常规电源即可工作。
不用复杂培训，上手较快。Phaos 软件界面直观，导入 CAD 文件后几步操作即可完成曝光。新用户通常半天理论讲解 + 一天实操练习即可独立操作。配套的自动剂量测试功能能够快速找到适合的曝光参数。
参数优势
| 对比维度 | 传统掩模光刻 | 电子束直写 (EBL) | Smart Print UV |
|---|---|---|---|
| 掩模成本 | 每版 2000–10k 元 | 无 | 无 |
| 设计修改周期 | 2–3 周（重制掩模） | 即时 | 即时 |
| 分辨率 | 几十 nm 至 µm 级 | 几 nm | 1.5 µm |
| 柔性/厚基底 | 困难（接触式易损坏） | 部分支持 | 良好（3cm 工作距离） |
| 设备成本 | 数百万至千万级 | 千万级 | 百万级以内 |
| 适用性 | 仅限确定图案 | 仅限研究原型 | 研发原型 + 小批量 |
| 运行环境 | 需漂白台/消毒间 | 需真空室 | 普通实验台 |
表2 三种光刻方式在研发场景下的综合对比
Smart Print UV 并不是要取代大规模量产光刻线，而是精准定位在“研发加速器”这个小生态位。它用 1.5 µm 的分辨率、可观的成本和较低的使用门槛，把“想法→实物”的转化周期压缩至小时级。
选型建议：Standard vs Advanced
| 配置项 | Standard 版 | Advanced 版 |
|---|---|---|
| 可实现特征尺寸 | 1.5 µm | 1.5 µm |
| 对准精度 | 2 µm | 1 µm |
| 曝光面积上限 | 70×70 mm² | 110×110 mm² |
| 写入速度 | 77 mm²/min | 220 mm²/min |
| 支持基底尺寸 | Up to 4” | Up to 5”×5” |
| 适用场景 | 教学、单一材料体系验证 | 多项目并行、固态套刻、更大面积 |
表3 两款型号核心参数对照
多样品夹具：支持玻璃载片、4英寸硅片、5英寸方形基底，可根据实际样品定制。
物镜套件：1× 适合大面积快速曝光，10× 适合高分辨率微纳结构，两者配合使用覆盖大多数场景。
Phaos 软件：标配自动剂量测试、多层套刻、步进拼接等功能，同时支持新手和熟练用户。
平台联动：如果涉及微流控设计，可与在线平台联动，快速导出 DXF 文件直接打印。
六．总结
当你的实验室里有了 Smart Print UV，想法到 CAD、CAD 到光刻胶、光刻胶到器件，整个闭环可以压缩到三个小时以内。不再有掩模版的等待、不再有对准的痛苦、不再有柔性基底的无奈。你只需要做的，是打开电脑、画好图、点击曝光。
这样的研发节奏，才是微纳加工该有的样子。
