超连续激光作为光学相干层析成像的照明光源
摘要:本文讲述使用超连续谱激光器作为光学相干层析成像的照明光源,并对光学相干断层扫描(OCT)的工作原理,OCT的形式进行了简述。
光学相干断层扫描(OCT)是一种显微镜和眼科检查技术,它改变了视网膜和眼病的临床分析范式。OCT在20世纪80年代首次以扫描激光检眼镜(SLO)的形式开发和实施,为显微镜中的超分辨率成像打开了新的窗口,允许分析形成视网膜的不同层以及青光眼和其他黄斑疾病的诊断和治疗。
OCT技术的主要优点与非侵入性有关,可以对生物组织进行横断面活检,并且该技术的高轴向分辨率使得筛选5到20微米深的视网膜层成为可能。
OCT的一般工作原理:
光学相干层析成像使用低相干干涉仪系统来比较通过样品的反射光和已知长度的参考光束之间的延迟。根据时间上的延迟,对组织的深度进行量化。这个原理被称为时间相干。换句话说,来自光源的近红外光到达干涉仪,该干涉仪将光路分成两条臂。其中一束(参考光束)将直接指向探测器;而另一束(探测束)将到达眼睛,向视网膜行进并被反射回来,离开眼睛[1]。两个反射光束在干涉仪的输出端结合在一起。OCT需要低时间相干光源,以便在称为相干长度的时间旅行间隔内匹配参考光束和探测光束的相位。

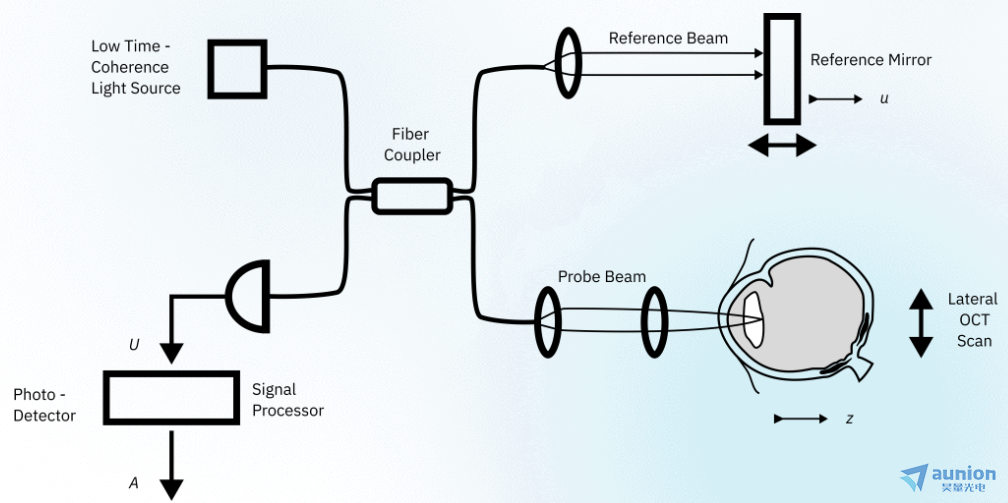

时域OCT干涉仪示意图如图1所示:
图1所示。OCT干涉法。光从低时间相干光源发射。它在参考光束中分裂,直接指向参考镜并被反射回来。另一束光穿过眼睛,被视网膜反射回来。两个反射光束相互干扰并通过光纤耦合器到达探测器。信号处理器获得表示两束光束之间路径长度差的信号。
OCT形式:
OCT有不同的模式:时域OCT (TD-OCT)、傅里叶域OCT (FD-OCT)、谱域OCT (SD-OCT)和扫源OCT (SS-OCT)。传统的OCT使用红外范围内的照明光源,这样光在组织中传播得更快。
一种OCT模式是TD-OCT,如图1所示。调整参考臂长,利用反射光在光电探测器上的干涉所产生的强度来获得样品的反射率分布。为了克服物理移动参考臂的需要,并获得样品的光谱信息,创建了傅里叶域或谱域OCT。在第二种方法中,用光谱仪代替TD-OCT检测器,观察干涉后反射光的光谱图,然后利用其傅里叶变换获得样品的a扫描。
此外,第三种方式称为扫描源OCT,即每次以不同的窄带宽波长扫描样品,并通过快速单个传感器连续检测光谱干涉信号的每个波长。
所有这些模态的横向分辨率是由光源的特性决定的;具有小光束直径、大聚焦和宽近红外带宽的低相干激光束是OCT的理想仪器。
此外,人们对使用可见光与OCT (Vis-OCT)创建3D体内图像也越来越感兴趣。一些研究人员也在探索利用这部分光谱来提高轴向分辨率,增强组织产生的吸收和散射。
