单色仪光谱配件

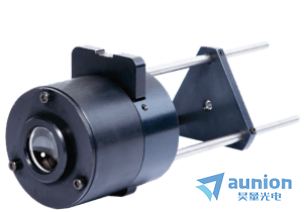

一、色差聚光器PS-2



由两个 UV 消色差透镜组成,用于从40 mm远距离处的样品收集辐射光束,并将其有效地传输到光纤或光谱设备的入口狭缝。

光谱操作范围:200nm-2000nm

覆盖角度:22°

前/后法兰:38.5mm

进/出孔径比F#:1:3



二、消色差聚光器PS-3



用于从位于 29 毫米距离处的样品收集辐射的大孔径设备。设计用于以宽孔径角收集来自样品的辐射,并将其传输到光纤或光谱设备的入口狭缝。由一个弯月面和两个消色差透镜组成。



光谱范围:优选400nm-1000nm 允许400nm-1700nm

冷凝器覆盖角度:37°

前法兰:29.5mm

进水比F#:1:1.5

后法兰:100mm

出口孔径 F#: 1: 3.3

PS-3 能够在两个镜头之间的平行光束中放置一个 25mm x 3mm 的边缘滤镜。

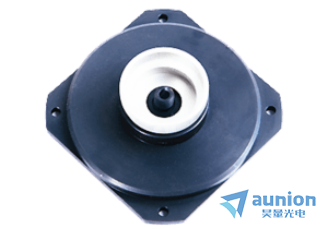

三、卡塞格林镜片



一种用于从距离无限远到 3.5 m 的物体收集辐射的装置。包含一个聚焦镜系统,由 KU-1 制成的保护玻璃(红外版为 BaF2)。



光谱范围 190nm - 2μm(红外版为 400nm-8μm)。

焦距:285mm

孔径比F#:1:4.4

对焦范围:∞。... ... 3.5m

像空间中的线性场:10mm

直径81mm

长度 165mm

连接器:SMA-905



四、消色差光纤适配器FA-1



包含一个双镜头消色差物镜(直径 15mm,焦距 44.5mm)

光谱范围:200nm-2000nm

孔径比:F# 1:3

3D对齐

SMA-905 连接器

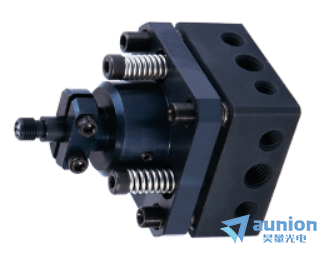

五、机械光纤适配器



 包含 SMA-905 连接器和四个用于固定在单色仪输入/输出狭缝上的安装孔,有助于光纤末端相对于单色器狭缝的手动 XY 对齐。


六、千分尺旋钮



千分尺驱动,开口宽度可在 7μm 至 2000μm(方形孔径的对角线)或 5μm 至 1414μm(方形孔径的一侧)之间调节。

微螺钉读数精度:+/- 1μm

步长:0.125μm。



七、光纤





适用于190-1250nm的光谱范围

FWF 适用于 300nm-2500nm 的光谱范围

直径 0.6mm 或 0.4mm,长度 1m(标准)、2m、3m 和 5m(可选)

SMA-905 连接器
