在量子光学实验里，“单光子计数”常被理解为记录每一次探测器 click；但在更高阶的量子态表征、线性光学量子计算和量子增强测量中，仅知道“有没有光子”往往不够，还需要进一步知道“一次事件里有几个光子”。这就是光子数分辨（Photon-Number Resolution, PNR）的核心任务。
需要先明确：Swabian Time Tagger X 本身不是把光子转换为电脉冲的 PNR 探测器。SNSPD、SiPM、SPAD 等完成光电转换，Time Tagger X 则作为超高时间分辨的 tdc/Time Tagger 和符合计数平台，读取探测器产生的电脉冲，把到达时间、边沿时间、多通道相关性等信息转化为可分析的数据。PNR 的实现是“探测器响应 + 高精度时间读出 + 分类算法”共同作用的结果。
传统阈值型单光子探测器通常工作在“click / no-click”逻辑：只要一个或多个光子在响应窗口内触发探测，电子学都可能只输出一个电脉冲。因此，1 个光子、2 个光子甚至更多光子，在普通计数器看来都可能只是“1 次计数”。PNR 则要求把测量结果从二值的 0/1 扩展到 0、1、2、3……N。
普通阈值探测：{0, 1} → PNR：{0, 1, 2, 3, …, N}
这也是为什么 PNR 不等同于“计数率更高的单光子计数”。PNR关注的是单次事件携带的光子数信息，而不是单位时间内累计了多少个 click。
一种成熟方案是通过空间分束、时间复用或多像素探测，将可能同时到达的多个光子尽量分配到不同阈值探测通道。Time Tagger 对所有通道逐事件记录时间戳，再在设定的 coincidence window 内统计二重、三重或更高阶符合事件。若多个通道在同一时间窗内同时 click，即可估计输入光子数。
复用型 pseudo-PNR原理直接，可利用普通阈值型单光子探测器和 Time Tagger 的多通道符合功能。但是需要更多分束器、探测器和输入通道；多个光子落入同一探测器时仍可能只产生一个 click，因此严格来说属于伪 PNR。
Sauer 等人的研究指出，SNSPD 的电脉冲波形并非与光子数完全无关。更高光子数会改变纳米线的导通动力学，使电脉冲的上升斜率以及恢复过程发生可测的变化。对于固定电压阈值，脉冲越陡，就越早跨越阈值，因此“阈值交越时间”本身就包含 photon-number-dependent timing 信息。
Time Tagger X 的关键作用，是把这种原本需要高速示波器观察的细微波形差异，编码成高精度时间标签。与直接保存完整模拟波形相比，时间标记的数据量更紧凑，也更适合连续、高重复率的逐事件统计。
典型实验把脉冲激光分成两路：一路进入高速光电二极管，给出参考时间t0；另一路经衰减与偏振控制后进入低抖动SNSPD。SNSPD输出电脉冲的上升沿和下降沿同时接入Time Tagger X。于是每个探测事件至少可以得到三个关键时间戳：参考激光t0、上升沿trise和下降沿tfall。
Δtr= trise − t0
Δtf = tfall − t0
Tpulse = tfall− trise

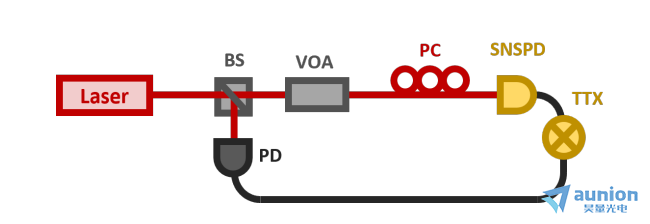

图1 基于低抖动SNSPD与Time Tagger X的时间域PNR实验原理

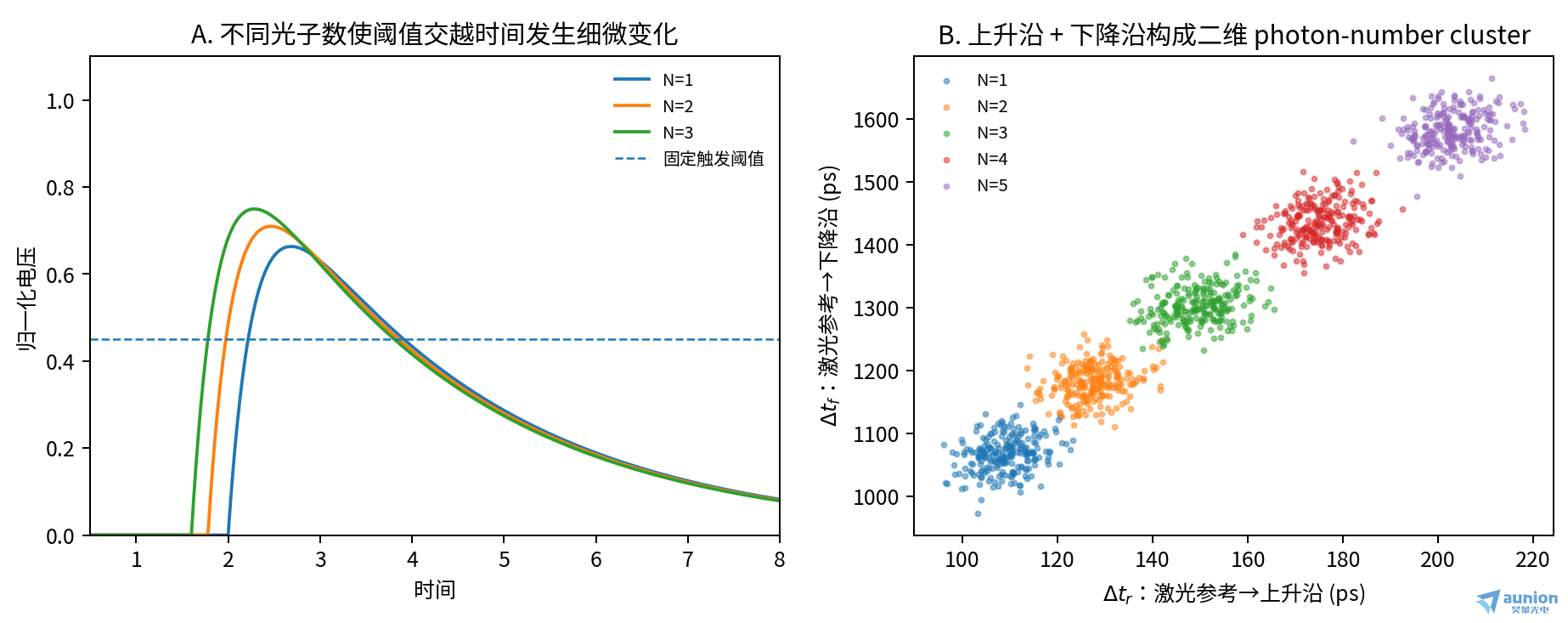

如果只使用Δtr，一维直方图已经能够把N=1与N>1的事件较好地区分，但N=2、3、4……之间会逐渐重叠。进一步把下降沿Δtf引入后，每个事件变成二维坐标(Δtr, Δtf)。不同光子数对应的波形动力学差异在二维平面中形成不同 cluster，通过优化 cluster 分界线，可以显著降低不同 photon-number channel 之间的串扰。

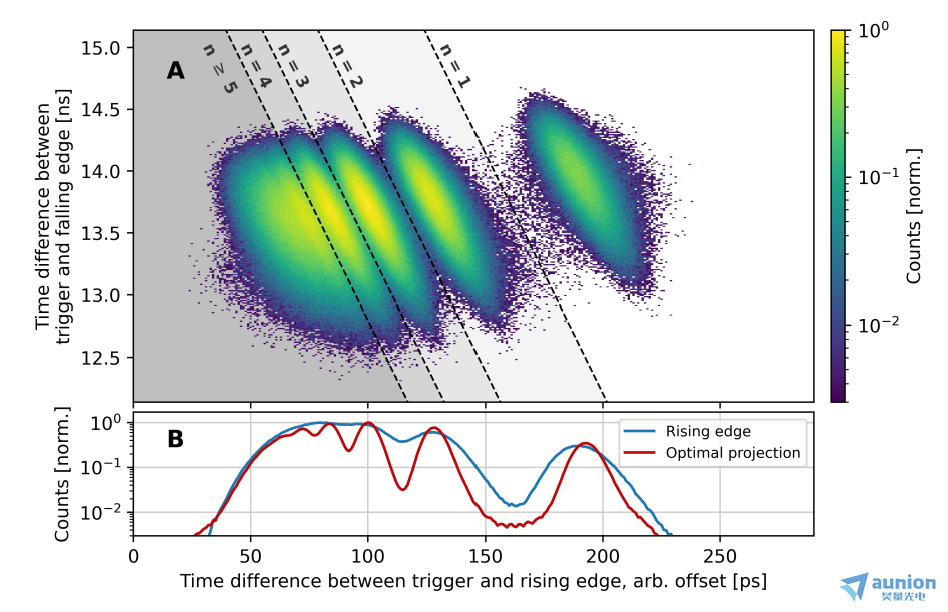

图2 上升沿与下降沿共同构成二维 photon-number timing cluster
Sauer、Kolarczik、Gomez、Conrad 和 Steinlechner 在论文《Resolving Photon Numbers Using Ultra-High-Resolution Timing of a Single Low-Jitter Superconducting nanowire Detector》中，用 Swabian Instruments Time Tagger X 读取 SNSPD 信号，验证了上述时间域 PNR 方法。
光源与波段：1554 nm、0.3 ps 脉冲弱相干光；通过 pulse picking 将重复频率从 400 MHz 降至约 10–500 kHz。探测器：Single Quantum EOS 系列 SNSPD；论文给出的系统中，SNSPD 低抖动约为 8.1 ps RMS。时间读出：Time Tagger X；论文实验系统中报告的单通道抖动约为 1.3 ps RMS。该数值属于论文特定实验配置，不应直接等同于所有当前产品配置的保证值。PNR 结果：通过同时分析上升沿与下降沿的时间信息，论文报告单次测量可分辨至 N=5 的 photon-number mode。标定方法：改变弱相干光平均光子数 μ，比较实测 photon-number statistics 与泊松分布 P(n)=e−μ μn/n!，验证不同 timing cluster 与光子数之间的对应关系。进一步应用：将该方法用于 type-II SPDC / Hong-Ou-Mandel 干涉产生的 N=2 N00N 态，测量联合光子数分布（JPND），展示 PNR 与符合计数结合后的量子态分析能力。
Swabian Instruments与Colorado School of Mines 2025年的应用笔记SI-0010进一步展示：利用Time Tagger X的多通道、独立触发阈值以及同时记录上升沿/下降沿的能力，可在室温SiPM和HPD上提取photon-number information，避免SNSPD所需的低温系统。
Pulse width = tfall − trise
在固定trigger level下，Time Tagger同时记录上升沿与下降沿。不同光子数引起的脉冲幅度/形状差异，会映射为不同脉冲宽度。SI-0010中，SiPM的 1、2与3+ photon 峰可以明显分离；在该特定实验条件下，1光子峰和2光子峰的fidelity分别达到99.97% 和99.9%。
Δt = t2 − t1 slope ∝ (V2 − V1) / Δt
把同一个探测器输出分到Time Tagger的两个通道，并分别设置V1、V2两个触发阈值。脉冲跨越两个阈值所需的时间 Δt 直接反映其上升斜率，因此也可用来判定光子数。SI-0010中该方法在SiPM上的1光子与2光子fidelity分别为99.9%和75.6%；对HPD，slope方法相较pulse-width显示出更好的可用性。

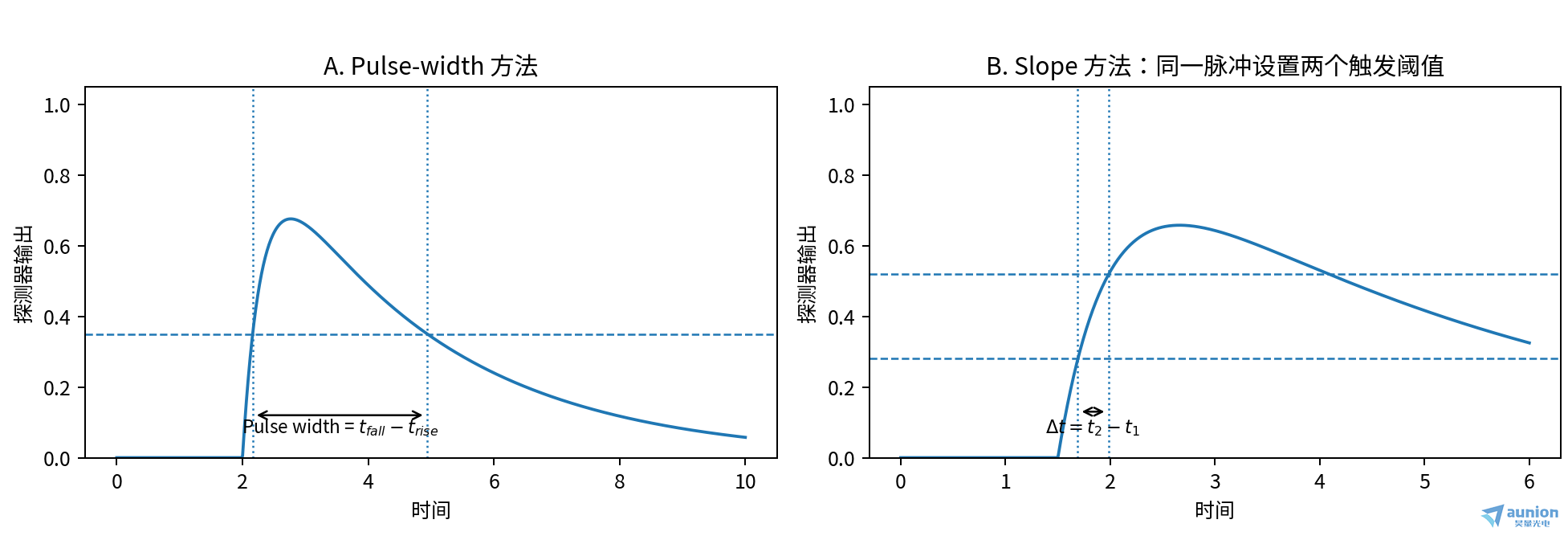

图3 室温探测器 PNR 的两类时间域读出：Pulse-width 与 Slope
当每一个探测事件不再只是一个click，而是被赋予n=1、2、3……的光子数标签后，符合计数的含义也随之升级。传统coincidence只统计“通道A与通道B是否在同一时间窗内发生事件”；PNR coincidence则可以进一步统计两个通道各自包含多少个光子。
普通符合：A & B → PNR符合：P(nA, nB)
例如，在双光子干涉或SPDC实验中，可分别统计 |1,1⟩、|2,0⟩、|0,2⟩ 等事件的概率。Time Tagger的多通道逐事件时间标签、virtual channel / coincidence分析与PNR 分类结果结合后，可以直接构建Joint Photon-Number Distribution，而不仅是一个二重符合计数率。这正是Time Tagger在PNR技术中连接“单光子计数器”和“符合计数器”两种角色的关键。
PNR的可分辨性依赖于“不同光子数造成的时间差”能否大于系统总抖动。如果电子学本身的时间不确定性与cluster间距同量级，光子数模式就会被卷积在一起。因此，PNR不是只看数字分辨率，而要同时看实际jitter、dead time、通道数、触发能力和 time-tag数据流。Swabian当前官方产品页给出的 Time Tagger X 代表性能力如下：
Time Tagger X 能力 | 官方当前规格/功能 | 对 PNR 的直接意义 |
|---|---|---|
时间抖动 | 典型 2 ps RMS；HighRes 低至 1.5 ps RMS | 尽量保留不同 photon-number pulse 的细微 timing 差异 |
数字时间分辨率 | 1 ps | 为精细时间直方图和边沿时间差分析提供采样粒度 |
死时间 | 低至 1.5 ns | 降低高重复率/高计数条件下事件遗漏的影响 |
输入通道 | 4—20 通道 | 可支持多探测器 pseudo-PNR、联合 PNR 和高阶符合 |
数据传输 | USB 3.0 至 PC 90 MTags/s；SFP+ 至 PC 300 MTags/s；QSFP+ 至 FPGA 1.2 GTags/s | 适合逐事件 time-tag streaming 与高速后处理/实时处理 |
边沿与阈值 | 可基于输入通道设置触发并记录时间标签 | 支持 rising/falling edge、pulse-width 与双阈值 slope 等 PNR 读出逻辑 |
误区 1：“Time Tagger X 就是 PNR 探测器。”——不准确。它是高精度读出与分析平台；PNR 能力由探测器、前端放大、阈值、总抖动和分类算法共同决定。
误区 2：“Time Tagger X 在任何探测器上都能分辨 5 个光子。”——不准确。N=5 是 Sauer 等人特定低抖动SNSPD系统中的论文结果，不是对所有探测器和实验条件的通用保证。
误区 3：“1 ps数字分辨率就等于1 ps测量精度。”——不准确。真正决定cluster可分辨性的关键是整套系统的 RMS jitter、探测器本身的响应、信噪比和触发稳定性。
光量子计算与线性光学量子信息：区分不同 Fock-state 事件、heralding、feed-forward 条件中的光子数。SPDC、HOM 与 N00N 态实验：从简单二重符合扩展到联合光子数分布与多光子干涉分析。量子通信与量子网络：对多光子概率、源统计特性及非经典光关联进行更完整表征。量子增强成像与传感：在需要区分弱光事件中 photon number 的测量中提高信息维度。室温 PNR 与显微成像：SiPM/HPD 配合 Time Tagger 的 pulse-width 或 slope 分析，为不便使用低温 SNSPD 的实验提供路径。
传统单光子计数器主要回答“何时发生了click”，而 PNR 需要进一步回答“这次 click 对应几个光子”。Swabian Time Tagger X 的技术价值在于，以皮秒级时间标记记录探测器脉冲的上升沿、下降沿以及多通道符合关系，将本来隐藏在模拟波形中的 photon-number-dependent 特征映射到时间域，再通过 pulse-width、slope、二维 timing cluster 或多通道 coincidence 进行分类。由此，单光子计数、符合计数与 PNR 不再是彼此割裂的功能，而可以在同一个 time-tag 数据架构下完成从“单事件”到“多光子统计”的连续分析。
对正在搭建量子光学、单光子相关、SPDC/HOM 或 PNR 实验的团队而言，计时电子学不仅决定“能否计数”，也会直接决定不同光子数模式是否能够在时间域被分开。
上海昊量光电提供 Swabian Instruments Time Tagger 系列的产品选型与技术支持，可根据探测器类型（SNSPD、SiPM、SPAD 等）、目标时间抖动、输入通道数、计数率以及 coincidence / PNR 分析需求，匹配 Time Tagger X、Time Tagger Ultra 或 Time Tagger 20 等配置。
