超导太赫兹探测器bolometer-HEB混频器:50 ps响应测量方案
超导太赫兹探测器Bolometer-HEB混频的核心价值,可以概括为“宽频率覆盖 + 高灵敏度 + 超快响应 + 低温系统化配置”。对于需要从极弱THz信号中提取有效信息,或需要捕获纳秒、皮秒级瞬态THz信号的科研实验,HEB是一类值得重点考虑的探测方案。
在光学测量中,可见光和近红外探测技术已经非常成熟。以硅、InGaAs 等材料为代表的光电探测器,可以实现高速、高灵敏度的光信号探测,广泛应用于光通信、成像、光谱分析等领域。既然普通光电探测器已经能够实现高速、高灵敏度的光探测,为什么还需要 THz 探测?
答案在于,不同频段的电磁波与物质相互作用的方式不同,因此能够获取的信息也并不相同。THz(太赫兹)通常指0.1–10 THz的电磁波频段,位于微波与红外之间。与可见光和近红外相比,THz 光子的能量更低,因此对材料中的低能激发、载流子动力学以及晶格和分子振动等过程更加敏感。对于半导体、二维材料、晶体等材料体系而言,这些信息往往是研究材料物理性质和超快动力学过程的重要依据。换句话说,THz探测并不是为了替代可见光或近红外探测器,而是为了获得其他波段难以直接提供的信息。
一个直观的区别在于对材料的响应。可见光和近红外测量通常利用材料对光的反射、透射和吸收等特性获取信息,而THz波与物质相互作用后,可以表现出具有频率选择性的吸收和色散特征,从而形成与材料组成、结构及载流子性质相关的 THz 光谱信息。此外,在成像和无损检测领域,THz还具有另一个重要特点:对部分非金属材料具有一定的穿透能力。例如,塑料、纸张、陶瓷以及部分复合材料在可见光下可能是不透明的,但在特定THz频段下具有一定透射能力。因此,THz成像不仅可以观察样品表面,还能够获取被覆盖区域或材料内部的结构信息。
因此,与其说THz是一种“性能更好的光探测手段”,不如说它提供了一个传统可见光和近红外探测难以替代的信息窗口。尤其是在材料表征、半导体研究、超快动力学和无损检测等领域,THz探测能够与传统光学手段形成互补,从而获得更加丰富的实验信息。不过,THz的优势也带来了相应的探测挑战。由于THz光子的能量远低于可见光,传统可见光探测器中常用的光电转换机制并不能简单地延伸到THz频段。同时,实验中的THz信号往往较弱,特别是在高带宽、快速动态测量中,探测器的灵敏度、噪声、响应速度和带宽都会直接影响随后的测量结果。
因此,如何在THz频段实现高灵敏度、低噪声、高速且宽带的信号探测,成为充分发挥 THz 技术优势的关键。这也正是高性能THz探测器在现代光谱、成像和材料研究中具有重要价值的原因。
超导太赫兹探测器Bolometer采用Scontel低温超导HEB技术,覆盖0.1–100 THz,并针对不同频率范围提供多种型号。需要特别注意:不同型号的NEP、响应时间和放大器带宽并不相同,选型时应以目标频段和实验信号类型为核心,而不能简单用一个指标代表整个产品系列。

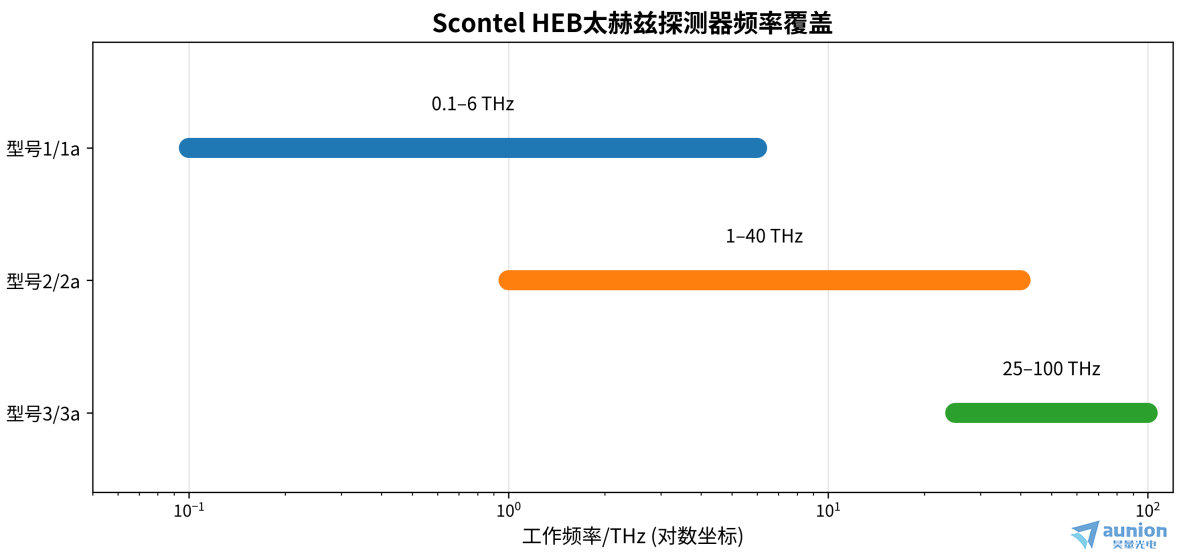

图1 Scontel HEB探测器系列官方频率覆盖范围
型号 | 频率范围 / THz | NEP / W·Hz-1/2 | 响应时间 / ns | 放大器带宽 / MHz |
|---|---|---|---|---|
1 | 0.1–6 | 5–7×10-14 | 1 | 0.01–200 |
1a | 0.1–6 | 3–5×10-13 | 0.05 | 1–3500 |
2 | 1–40 | 1–2×10-11 | 1 | 0.01–200 |
2a | 1–40 | 6–8×10-11 | 0.05 | 1–3500 |
3 | 25–100 | 1–2×10-12 | 1 | 0.01–200 |
3a | 25–100 | 4–5×10-12 | 0.1 | 1–3500 |
全部的探测器均可配置闭合循环冷却系统或液氦低温恒温器。对于长期稳定运行的实验,可以优先考虑闭循环方案;对于已有液氦基础设施、希望把探测器灵活接入现有光路的实验,则可以选择液氦低温恒温器配置。
以下为厂家提供的标准型号参数,也可根据实际需求进行定制。各参数对应型号的推荐工作范围。

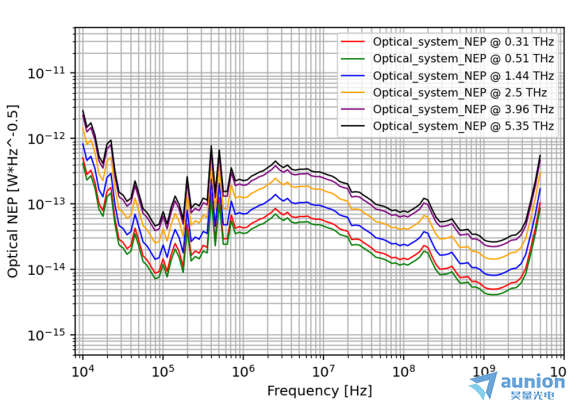

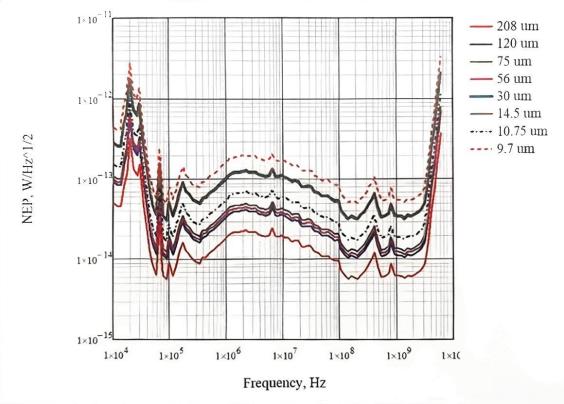

CDR-1-03-3THz-1(左)RS-CCR-1-40THz-1(右)离散太赫兹频率下的系统NEP测量

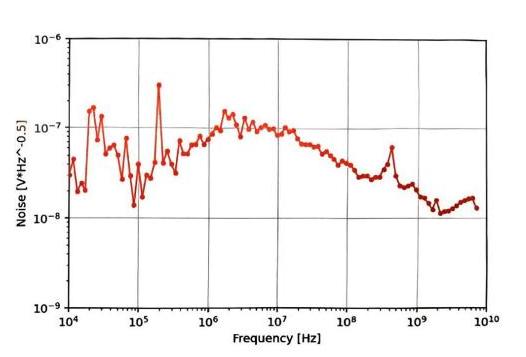

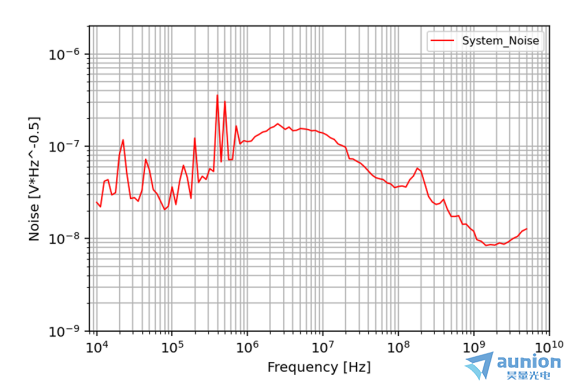

CDR-1-03-3THz-1(左)RS-CCR-1-40THz-1(右) 噪声随频率的变化
HEB的价值不仅体现在规格表中,更重要的是能够真正进入高要求THz实验系统。Consolino等人在Nature Communications发表的研究中,使用Scontel HEB探测器RS 0.3–3T-1,对2.5 THz量子级联激光器(QCL)与覆盖0.1–6 THz的自由空间THz频率梳进行拍频检测,并进一步实现QCL相位锁定。论文明确给出了探测器型号,因此这是一个与Scontel产品直接相关、且具有代表性的公开科研案例。

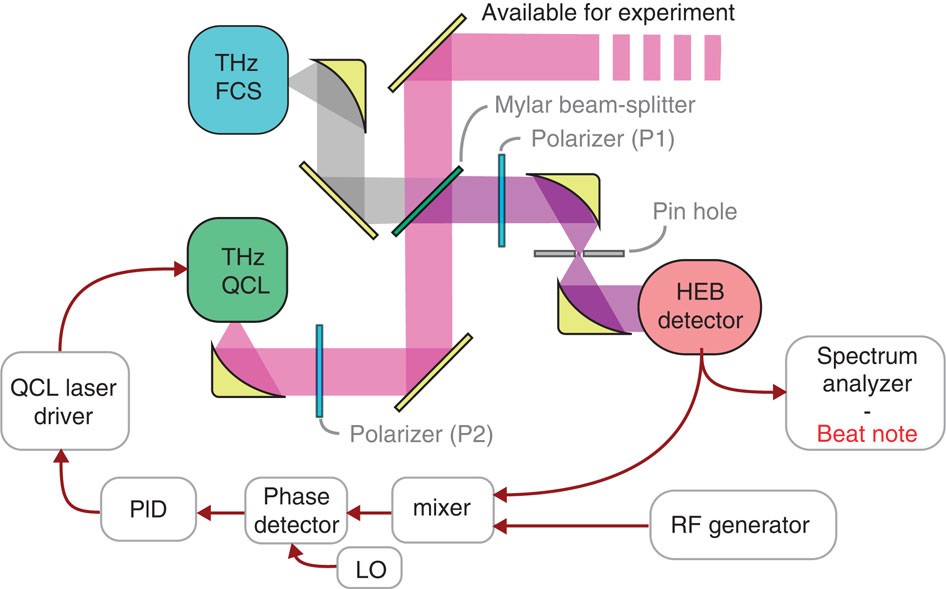

图2 HEB用于THz频率梳拍频/锁相的实验链路
论文中的Scontel RS 0.3–3T-1采用6 nm厚MoRe桥作为敏感元件,配合对数螺旋天线和硅透镜,安装在液氦低温恒温器内;低噪声低温放大器带宽为250 MHz。实验优化条件下,约60 nW的QCL辐射与约200 fW的单根THz频率梳梳齿在HEB上拍频;论文给出的HEB NEP为70 fW,并据此预计1 Hz带宽下拍频对比度上限约60 dB。更值得关注的是,HEB的250 MHz电学带宽明显高于77.47 MHz的THz梳齿间隔,因此在探测窗口内可以同时观察多个拍频分量。随后实验实现了2.5 THz QCL与自由空间THz频率梳的相位锁定,锁相后在1 Hz分辨带宽下获得超过50 dB的信噪比,约75%的QCL功率实现了相位锁定。这个案例说明,HEB并不只是“测到一个THz功率”,而是可以作为THz频率计量、频谱分析和锁相系统中的关键高速探测节点。
短脉冲THz检测:响应时间可达50 ps,适合纳秒至皮秒级THz脉冲。
THz光谱学:高灵敏度与宽频率配置可以用于弱谱线、材料指纹和气体/分子研究。
THz频率测量与锁相:论文已展示HEB对THz频率梳与QCL拍频信号的检测能力。
射电天文:低噪声超导探测器适用于高灵敏度接收链路。
THz成像与材料表征:产品页面将THz成像、材料表征、大气遥感等列为应用方向。
激光辐射探测:可用于THz QCL等辐射源的功率/波形/频谱相关测量。
HEB探测器的实际效果取决于频率、入射功率、脉冲时间尺度、信号带宽、冷却方式以及后端电子学的共同匹配。例如,在0.1–6 THz范围内,型号1/1a提供不同的NEP、响应时间和放大器带宽组合;如果实验关注的是极快脉冲,则50 ps级响应版本更值得优先评估;如果实验关注的是更高频率,则需要进入1–40 THz或25–100 THz的型号范围。
因此,实际选型建议首先明确三个问题:一是,THz信号中心频率和带宽是多少;二是,是连续波、调制信号还是ns/ps脉冲;三是,实验更关注可探测功率下限、时间响应还是后端射频带宽。根据这三个条件,再匹配HEB型号和低温系统,可以避免只看单一NEP指标造成的选型偏差。
总体来看,Scontel超导太赫兹探测器Bolometer-HEB混频产品线的优势并不是某一个单独参数,而是形成了覆盖0.1–100 THz的系列化探测方案,并把高灵敏度、超快响应和低温系统集成结合起来。公开论文中,Scontel RS 0.3–3T-1已经被用于2.5 THz QCL与自由空间THz频率梳的拍频及相位锁定,证明了HEB在高要求THz频率测量中的实际科研价值。
如果您的实验涉及THz光谱、THz短脉冲、QCL检测、频率梳、射电天文、THz成像或材料表征,建议结合目标频率、信号功率、时间尺度和冷却条件进行系统选型。昊量光电可根据实验条件协助匹配Scontel HEB探测器及相应低温系统,欢迎联系昊量光电进行具体方案咨询.
上海昊量光电提供Scontel超导太赫兹探测器的产品选型、低温系统配置及技术支持。若您的实验涉及0.1–100 THz范围内的高灵敏探测、短脉冲检测或THz频率测量,欢迎联系我们进一步确认频率范围、NEP、响应时间、放大器带宽及冷却方式。
