基于ASI Tpx3Cam单光子时间戳相机的快速量子鬼成像技术应用研究
1 引言：量子鬼成像的速度困局
量子鬼成像（Quantum ghost imaging, QGI）自1995年由Pittman等人早期实验验证以来，一直是量子光学领域较有魅力的研究方向之一。其核心原理是利用纠缠光子对——通常为自发参量下转换（SPDC）产生的信号光与闲置光——之间的非定域关联，实现一种"物体从未见过的光场也能成像"的奇特能力。具体而言，信号光路与物体交互后被桶探测器收集，闲置光路则被空间分辨探测器记录；通过对两路光子进行时间符合关联，即可从闲置光路重建出物体的空间图像。
这种技术的潜在应用价值巨大：超低光成像可避免光敏生物样品的光损伤，抗散射特性使其能在湍流或浑浊介质中工作，而量子非定域性则为安全成像提供了物理层面的物理层保护。然而，三十年来，QGI始终停留在实验室演示阶段，难以走向实际应用——其根本原因是速度太慢。
1.1 传统技术路线及其瓶颈
长期以来，量子鬼成像实验主要依赖几类传统探测器，但它们各自存在显著瓶颈。光栅扫描单点探测器虽然本底噪声低，但受限于单点采样机制，其探测效率与图像总像素数 N 成反比（即 ≤1/N），导致拼凑一幅完整图像往往需要数小时。增强型 ccd（ICCD）虽能进行空间分辨，但受限于 kHz 级的门控帧率；更棘手的是，其电子触发机制会引入数十纳秒的延迟，实验中必须搭配长达数十米的外部光学延迟线进行补偿，系统复杂且难以实现快速采集。近年来出现的早期 SPAD 阵列（如 32×32）虽然时间分辨率优异，但受限于较少的像素总量，空间分辨率严重不足，难以满足高质量成像需求。
| 技术方案 | 核心缺陷 | 典型采集时间 |
|---|---|---|
| 光栅扫描点探测器 | 探测效率 ≤ 1/N | 数小时 |
| 增强型CCD (ICCD) | 帧率限制 + 触发延迟线 | 数小时 |
| 32×32 SPAD阵列 | 空间分辨率较低 | 分钟级（低质量） |
| 双SPAD阵列方案 | 需11mW高泵浦功率 | 10秒（高噪声） |
正如Mavian在文中直言："Despite extensive research interest, this technique has long been hindered by slow acquisition speeds."（尽管研究兴趣广泛，该技术长期以来受限于慢速采集。[1]）问题的根源不在于量子物理本身，而在于缺乏一款能够同时兼顾单光子灵敏度、纳秒级时间分辨和二维空间分辨的探测器。
这一局面在2025年被打破。美国伦斯勒理工学院、罗切斯特大学与渥太华大学的研究团队将荷兰Amsterdam Scientific Instruments (ASI)公司生产的Tpx3Cam单光子时间戳相机引入量子鬼成像实验，早期实现了30秒采集即可获得高质量图像的突破，对比度高达89%，分辨率达到130×130像素。这不仅是速度的量级提升，更是量子鬼成像从"原理演示"走向"工具化"的阶段性成果。[1]
2 ASI Tpx3Cam：为量子成像而生的探测器
Amsterdam Scientific Instruments（ASI）是一家成立于2011年的荷兰高科技公司，专注于混合像素探测器（Hybrid Pixel Detector）的设计与制造。其产品覆盖电子显微镜、中子衍射、质谱成像和量子科学等多个前沿领域。在量子成像方向，旗舰产品Tpx3Cam是一款集单光子灵敏度、纳秒级时间戳和二维空间分辨于一体的光学相机。
图1 ASI Tpx3Cam单光子时间戳相机核心规格与产品优势概览
2.1 技术原理：从像素到时间数字转换器
Tpx3Cam的核心是一片256×256的硅像素阵列，每颗像素尺寸55×55μm，通过铟凸点（bump-bonding）与Timepix3专用集成电路直接耦合。与传统CCD/cmos的"帧式曝光"模式不同，Tpx3Cam采用数据驱动（data-driven）的异步读出架构：每个像素独立运行，一旦探测到超过阈值的信号，立即将该事件的到达时间（TOA）和超阈值时间（TOT）打包上传。这种设计使整颗传感器等效于一个由65,536个独立时间数字转换器（tdc）组成的并行阵列。
在光学前端，Tpx3Cam配备Photonis图像增强器（Hi-QE Red型号，810nm处量子效率约20%），将单个入射光子转换为可见闪烁脉冲。增强器与像素阵列之间精确耦合，使得每个光子事件可在纳秒时间尺度上被标记和定位。
2.2 关键性能参数
| 参数 | 规格 | 在量子鬼成像中的作用 |
|---|---|---|
| 像素阵列 | 256 × 256 | 高分辨率空间关联 |
| 像素尺寸 | 55 × 55 μm | 微米级定位精度 |
| 时间分辨率 | 1.56 ns（标称） | 精确区分纠缠光子对 |
| 有效时间分辨率 | ~7.3 ns（系统实测） | 过滤偶然符合事件 |
| 较大输出速率 | 80 Mpix/s | 高速连续采集无帧率限制 |
| 系统量子效率 | 7.4 ± 2% | 含增强器整体效率 |
| 读出方式 | 数据驱动、无帧率限制 | 连续连续记录 |
| 单光子灵敏度 | 是（增强器增益放大） | 可在亚光子/像素条件下工作 |
2.3 为什么Tpx3Cam适合量子鬼成像
单光子事件级时间戳：1.56ns的时间精度使10ns符合窗口内的真关联信号可被精确提取，背景噪声被大幅压制。
连续数据驱动采集：无需外部触发延迟线，光子事件连续记录，不存在帧间盲区。
双功能数字分区：同一芯片通过软件分区，可同时充当信号光路的桶探测器和闲置光路的空间探测器，省去一路独立探测器。
高空间分辨率：256×256像素远超市面上32×32 SPAD阵列，可分辨111μm级别的结构细节。
成熟软件生态：配套PixGUI工具链支持虚拟孔径、聚类分析、符合计数一站式处理。
3 实验系统搭建与方法
本节介绍实验中完整的实验装置与数据采集流程。系统由连续波405nm激光泵浦BBO晶体产生纠缠光子对，经偏振分束后分别进入信号光路与闲置光路，较终由Tpx3Cam同时记录两路光子事件的时间戳与位置信息。

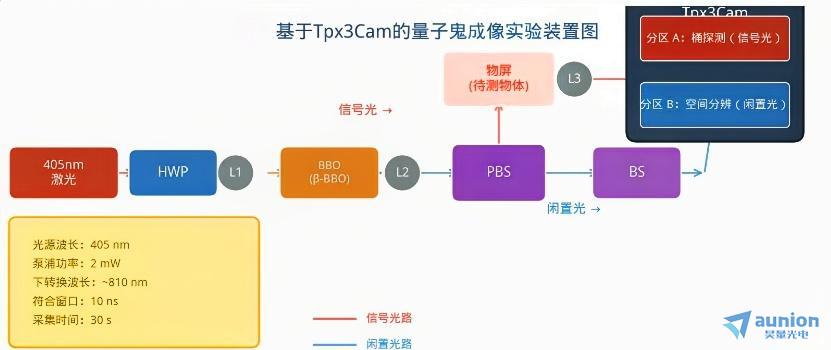

图2 基于Tpx3Cam的快速量子鬼成像实验装置示意图。信号光（红色路径）经物体后由相机分区A接收，闲置光（蓝色路径）直接成像到分区B。
3.1 纠缠光子源
系统采用405nm连续波半导体激光器作为泵浦源，输出功率设置为2mW。泵浦光经半波片调节偏振后聚焦到一块β-BBO晶体上，通过类型II简并自发参量下转换过程产生中心波长约810nm的纠缠光子对。信号光与闲置光偏振正交，由偏振分束器（PBS）分离。
| 光源与光学参数 | 探测与处理参数 |
|---|---|
| 泵浦波长：405 nm（连续波） | 相机：ASI Tpx3Cam + Photonis增强器 |
| 泵浦功率：2 mW | 像素阵列：256×256 @ 55μm |
| 晶体：β-BBO（类型II简并） | 时间分辨率：1.56 ns（标称） |
| 下转换波长：~810 nm | 符合时间窗口：10 ns |
| HWP优化SPDC效率 | 默认采集时间：30 s |
| 空间滤波后近单模输出 | 后处理软件：PixGUI |
3.2 数据采集与后处理流程
Tpx3Cam的工作方式与传统相机截然不同：它不输出"帧"，而是输出一串按时间排序的事件流（event stream），每个事件包含像素坐标(x, y)、到达时间TOA和持续时间TOT。整个数据处理流程在普通工作站上约1分钟即可完成。
虚拟分区：在PixGUI中对传感器进行数字分区，一部分像素接收信号光（模拟桶探测器），另一部分接收闲置光（空间分辨）。
事件聚类：对增强器散射的像素簇进行聚类分析，计算每个光子事件的质心位置和精确TOA。
时间配对：设定10ns时间窗口，仅保留两路中同时到达的光子对，过滤无关联的噪声事件。
符合成像：对配对成功的闲置光子位置做二维直方图，重建出鬼成像图像。
整个流程——从光子采集到图像呈现——在30秒采集条件下仅需约2分钟。这种采集+处理总时延小于3分钟的能力，使量子鬼成像早期具备了实时化的可能。
4 实验结果与性能分析
4.1 高对比度鬼成像重建
在30秒采集时间、2mW泵浦功率的实验条件下，系统成功重建出130×130像素的高质量鬼成像图像。实验报告的关键性能指标如下：图像对比度达到89%（按C=(I_max-I_min)/(I_max+I_min)计算），信噪比SNR约12，符合/偶然比CAR约3.8，时间符合峰半高宽FWHM约6ns。

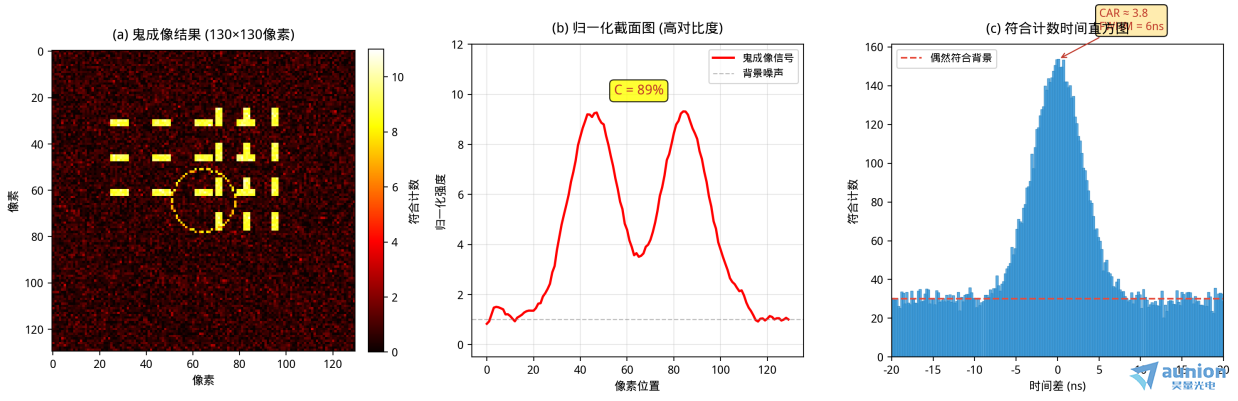

图3 (a) 130×130像素鬼成像重建结果；(b) 归一化截面曲线，对比度达89%；(c) 符合计数时间直方图，CAR≈3.8
值得强调的是，系统在总量级约10⁵个光子的超弱光条件下运行，平均每个像素仅接收到0.58个光子。这意味着系统工作在泊松统计边界附近，图像质量已逼近量子力学允许的理论上限，而非受限于探测器噪声。
4.2 双模态成像能力
Tpx3Cam的双功能数字分区特性还带来了一种独特能力：通过在信号光路中引入成像透镜，同一传感器可同时记录鬼成像和直接成像两种模式。前者空间信息来自闲置光子，后者来自信号光子。当系统配置为远场时，联合概率分布（JPD）呈现反相关（动量关联）；引入透镜后转为正相关（位置关联）。

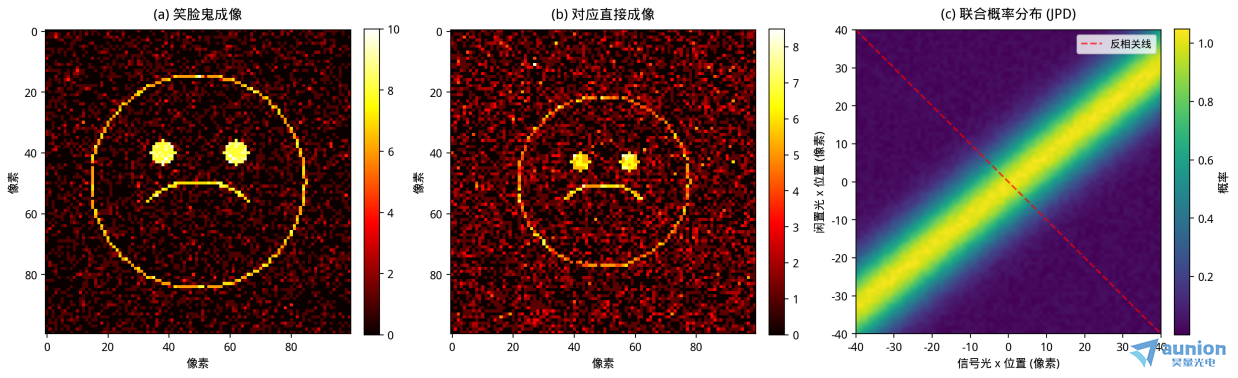

图4 (a) 笑脸图案鬼成像；(b) 对应直接成像；(c) 联合概率分布(JPD)显示位置关联特征
这一能力的价值在于：研究者可在一次采集中同时获取物体的量子关联图像和经典直接图像，两者互为参照，便于校准和系统表征。实验指出，这也为后续3D体积鬼成像和光场显微术奠定了基础。
4.3 采集时间对成像质量的影响
实验系统研究了采集时间从1秒到30秒变化时鬼成像质量的演变。实验数据验证了量子成像理论的核心预言：SNR与采集时间的平方根成正比（SNR ∝ √t）。

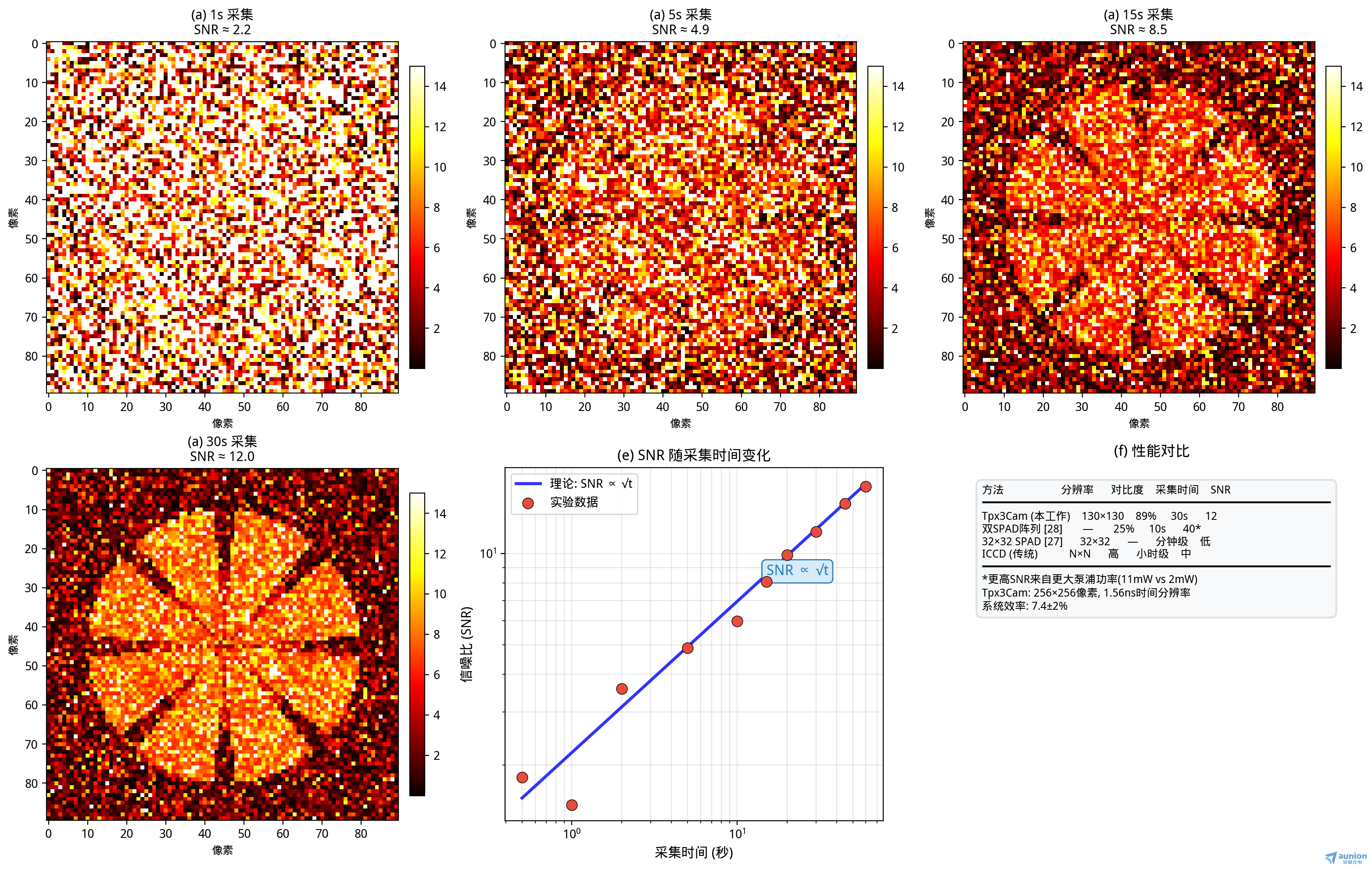

图5 (上) 1秒/5秒/15秒/30秒采集的鬼成像质量演变；(下左) SNR随采集时间的平方根增长规律；(下右) 与其他方案的性能对比
这一规律具有重要的工程指导意义。它意味着：如果应用场景允许更长的采集时间，图像质量可按确定性的规律提升；反之，若需在较短时间内获取图像（如动态过程监测），即使1秒采集也能辨识物体基本轮廓。用户可根据具体需求在速度—质量之间做精确权衡。
5 与现有技术的横向对比
为客观评估Tpx3Cam方案的进步幅度，实验将其与近年报道的其他量子鬼成像方案进行了对比。需要指出的是，不同实验的泵浦功率、波长、物体类型等条件各异，因此对比应关注趋势而非数值。
| 方案 | 分辨率 | 对比度 | SNR | 备注 |
|---|---|---|---|---|
| Tpx3Cam（本工作） | 130×130 | ~89% | 12 | 2mW泵浦, 30s |
| 双SPAD阵列 [28] | 高* | ~25% | 40* | 11mW泵浦, 10s |
| 32×32 SPAD [27] | 32×32 | 低 | 低 | 分钟级, 噪声大 |
| ICCD传统方案 | N×N | 高 | 中 | 小时级采集 |
| Ncam [45] | — | 高 | — | 0.5ns定时 |
*注：双SPAD方案报告的SNR=40主要源于其使用了11mW高泵浦功率（本工作的5.5倍）。若按单位泵浦功率归一化，Tpx3Cam的效率优势更为明显。
5.1 Tpx3Cam的综合优势
综合实验数据与ASI产品特性，Tpx3Cam在量子鬼成像中的优势可归纳为以下几个维度。
| 分辨率优势 | 速度优势 |
|---|---|
| 256×256像素，可分辨111μm特征；是32×32 SPAD方案的42倍空间分辨率 | 30秒采集+1分钟处理=2分钟出图；早期实现亚分钟级QGI |
| 对比度优势 | 灵敏度优势 |
| 89%对比度，远超双SPAD方案的25%；图像可用于实际识别 | 每像素0.58光子仍可成像；适合光敏生物样品无损观测 |
| 双功能优势 | 架构优势 |
| 同一传感器同时充当空间探测器与桶探测器；省去一路硬件 | 数据驱动无帧率限制；无需触发延迟线；PixGUI开源工具链 |
6 应用前景与技术演进方向
Tpx3Cam在量子鬼成像中的成功应用不仅是一项学术成果，更为一系列实际应用打开了大门。实验在讨论部分明确指出了几个较有前景的方向。
6.1 生物医学无损成像
量子鬼成像较有特点的价值在于其较低的光功率需求。本工作中2mW的泵浦功率意味着到达样品的光强十分微弱，远低于常规荧光显微镜的激发功率。这对于活体细胞、光敏蛋白、视网膜等容易受光损伤的生物样品而言，是一种物理层面的光保护机制。结合Tpx3Cam的近红外增强器和高时间分辨率，未来可发展出真正的"光子稀疏显微镜"（photon-sparse microscopy），在几乎不干扰生物过程的前提下完成成像。
6.2 量子安全与抗散射成像
纠缠光子的非定域性赋予鬼成像一种物理层面的安全属性：任何试图拦截单一光路的窃听者都无法获得完整图像信息。Tpx3Cam的秒级采集能力使实时量子加密成像成为可能。此外，在湍流大气、生物组织、浑浊水体等散射介质中，鬼成像的关联特性可穿透传统成像无法逾越的噪声屏障，适用于遥感侦察、水下探测和战场环境感知。
6.3 三维体积成像与光场显微
实验指出，Tpx3Cam的数字分区特性允许同时采集物体不同横向平面的信息。结合光场显微术的思路，可通过单次或少量采集实现三维体积重建，而无需机械扫描。这一方向与近期发表的量子光场显微镜（Quantum Light-field Microscopy）工作高度互补，Tpx3Cam提供了更高的时间精度和空间分辨率。
6.4 未来技术路线
| 技术方向 | 预期效果 | 支撑技术 |
|---|---|---|
| Timepix4芯片升级 | 亚200ps时间仓 | ASI下一代探测器 |
| 更高QE增强器 | 系统效率>15% | Photonis新型阴较 |
| 机器学习重建 | 秒级高质量成像 | 深度学习+压缩感知 |
| 多相机拼接 | 更大视场覆盖 | 四边拼接架构 |
| 无相互作用测量 | 更少光子更高灵敏度 | 交互自由成像协议 |
其中，Timepix4芯片是值得关注的升级路径。该芯片将时间分辨率从Timepix3的1.56ns提升至亚纳秒乃至亚200ps量级，意味着符合时间窗口可进一步收窄，偶然符合事件进一步减少，从而在同等采集时间内获得更高的有效SNR。作为Tpx3Cam的制造商，ASI已明确表示将Timepix4集成到下一代产品中，这预示着量子鬼成像的性能天花板还将继续上移。
7 总结
本文围绕Optics Letters 2025年发表的一项重要研究，系统分析了ASI Tpx3Cam单光子时间戳相机在快速量子鬼成像中的应用。现将核心结论总结如下。
技术突破：Tpx3Cam早期将量子鬼成像的采集时间从"小时级"压缩至"秒级"，30秒即可获得89%对比度、130×130像素的高质量图像。
核心机理：数据驱动的时间戳架构使每个光子事件都被精确标记，10ns符合窗口有效滤除背景噪声，SNR随√t增长。
产品价值：Tpx3Cam已通过严格的量子光学实验验证，证明其不仅是实验室原型，更是可商用的成熟探测平台。
应用展望：生物医学无损成像、量子安全通信、3D体积显微、抗散射遥感等方向均有望从中受益。
用实验作者Boyd教授团队的话作结："We believe that these combined advancements will make quantum ghost imaging a viable tool for real-world applications beyond the laboratory."——我们相信，这些技术进步将使量子鬼成像成为实验室之外实际应用的可靠工具。
