拉曼在羟基磷灰石/碳纳米管纳米复合材料稳定化方案中的应用

在电磁学的shi界里，磁场测量是连接理论与应用的桥梁。无论是电机能效的优化，还是新型磁性材料的研发，其核心都建立在一个看似简单却极难实现的目标之上：获取真实、可靠、可重复的磁场数据。

然而，长久以来，这个领域都笼罩在“10%误差”的阴影之下。传统的手工绕线测量方法，因其固有的不稳定性，成为了制约科研与工业进步的瓶颈。

2024年12月，国际磁学领域期刊 IEEE Transactions on Magnetics 发表了一项突破性研究，提出了一种基于印刷电路板（PCB）的新型传感器，成功将测量误差压缩至1%。

当我们深入剖析这篇论文的每一个细节，会发现一个关键的“幕后英雄”——正是它，为这项颠覆性技术的诞生提供了无可辩驳的精准基准。它就是3MH3A Magnetic Field Digital Teslameter。

今天，星朗浩宇光电将带您走进这篇顶刊文献的“实验室”，看3MH3A如何上演一场关于“精准”的毫厘之争。

一：传统测量的软肋

在电机、变压器等电气设备的研发中，硅钢片（Electrical Steel）的磁特性（BH特性）是设计的基石。工程师们依赖这些数据来预测设备的铁损、效率和温升。

然而，获取这些数据的传统方法——单片测试器（SST），却存在一个致命的“软肋”：

手工绕线的“艺术性”： 测量磁通密度（B）的感应线圈（B-coil）和测量磁场强度（H）的线圈（H-coil），都需要技术人员用比发丝还细的漆包线，在样品上手工缠绕。这不仅费时费力，更像是一门“手艺活”。

难以消除的“气隙”： 手工绕制的线圈无法与样品表面完美贴合，微小的空气间隙会引入巨大的测量误差。

破坏性的“钻孔”： 为了固定线圈，往往需要在昂贵的样品上钻孔，而钻孔带来的机械应力会直接改变材料的磁性能，导致测量结果失真。

文献中的数据显示，使用传统方法，不同操作者、不同批次测量的磁通密度标准差高达 10%。这意味着，同样的材料，测出来的损耗可能相差巨大，让工程师在设计高效电机时如同“盲人摸象”。

二：PCB革命与“校准”的挑战

面对这一困境，来自格拉茨工业大学（TU Graz）的研究团队提出了一种名为 Printed-BH-Coil (PBHC) 的创新方案。

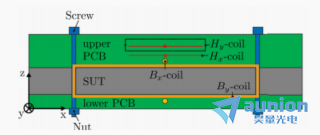

简单来说，就是将H-coil和B-coil直接像电路走线一样，用光刻工艺“打印”在PCB板上。

这一方案带来了三大革命性优势：

精度由光刻机决定： 线圈的匝数、面积、位置由计算机辅助设计软件精确控制，彻底消除了人为误差。

贴合度： PCB板可以像“创可贴”一样紧贴样品，极大地减小了气隙。

即插即用： 无需每次都重新绕线，大幅提升了测试效率。

但是，一个全新的问题随之而来：如何证明这块“印刷”出来的传感器，测得就是准的？

新技术需要一个“裁判”。这个裁判的精度，必须远高于传统方法，才能为新生的PBHC技术“背书”。

三：3MH3A——定义精准的“金标准”

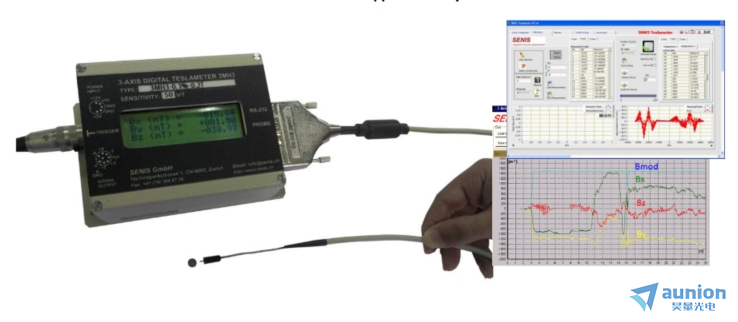

在论文的校准部分，研究人员引入了3MH3A Magnetic Field Digital Teslameter。

这并非一次简单的设备借用，而是一场关于“信任”的传递。

实验设计堪称教科书级别：

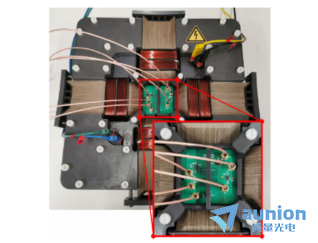

搭建标准场： 研究人员将一块5mm厚的非磁性、非导电塑料板作为“标准样品”（SUT），放入Helmholtz线圈中。Helmholtz线圈能够在中心区域产生一个ji其均匀、可精确计算的磁场。

植入“标尺”： 在这块塑料板中，嵌入了3MH3A配套的高精度3D Hall探头（3-D Hall Probe A SENIS）。这个探头就像一个“间谍”，潜伏在磁场中心，实时监测着真实的磁场强度。

数据比对： 将新型的PBHC传感器也放置在同一位置，让它与3MH3A同时“感受”磁场。然后，将PBHC的输出数据与3MH3A测得的“真实值”进行比对。

为什么必须是3MH3A？

因为在校准的shi界里，基准的精度决定了被校准对象的精度上限。3MH3A以其卓越的线性度、稳定性和三维矢量测量能力，成为了这个实验中当之无愧的“金标准”。只有它给出的数据，才能让科研人员放心地计算出校准因子（ G_cal），并修正PBHC传感器在制造过程中产生的微小公差。

四：从10%到1%，精准的力量

经过3MH3A的严格“调教”后，PBHC传感器展现出了颠覆性的性能：

误差的“断崖式”下跌： 在单轴测量中，其测量结果的标准差从传统方法的 10% 骤降至 1%。

旋转磁场的完美对称： 在模拟电机内部复杂磁场的旋转磁化测试中，顺时针（CW）和逆时针（CCW）的测量曲线几乎完美重合，证明了其在动态、复杂磁场环境下的极高可靠性。

这项研究的意义非凡。它不仅提供了一种新的测量工具，更重要的是，它通过3MH3A的精准校准，为整个行业树立了一个新的精度标杆。这意味着，未来我们设计的电机、变压器，将拥有更真实、更可信的材料数据，从而推动整个电气行业向更高能效迈进。

五、3MH3A的广阔天地——不止于校准

3MH3A的应用远不止于实验室的传感器校准。凭借其高精度、高分辨率和三维矢量测量能力，它在众多前沿科技和工业领域都扮演着不可或缺的角色。

电机与新能源汽车研发：在永磁同步电机（PMSM）的研发中，精确测量气隙磁场是优化电机效率、降低噪音和振动的关键。3MH3A能够精准描绘电机内部复杂的3D磁场分布，帮助工程师优化磁路设计，提升电机的功率密度和能效比。

磁共振成像（MRI）设备校准：MRI设备的磁场均匀性直接决定了成像质量。3MH3A是校准MRI主磁场和梯度磁场的理想工具，确保其磁场强度（通常为1.5T至7T）和均匀度达到临床诊断的严苛标准。

粒子加速器与大型科研装置：在如瑞士自由电子激光器（SwissFEL）这样的大科学装置中，用于引导粒子束的插入件（如波荡器）需要ji其精确的磁场控制。3MH3A被用于表征这些设备的磁场，确保粒子束的稳定运行和实验的成功。

磁性材料表征与质量控制：无论是永磁体（如钕铁硼）、软磁材料还是新型磁性薄膜，其磁性能（如剩磁、矫顽力）的精确测量都依赖于高精度的特斯拉计。3MH3A可用于生产线上的质量抽检，确保每一批次的材料性能都符合设计要求。

无损检测与地磁监测：在航空航天领域，3MH3A可用于检测飞机蒙皮下的裂纹或腐蚀（磁粉探伤）。同时，其高灵敏度也使其适用于环境监测，如测量地磁场的微小变化。

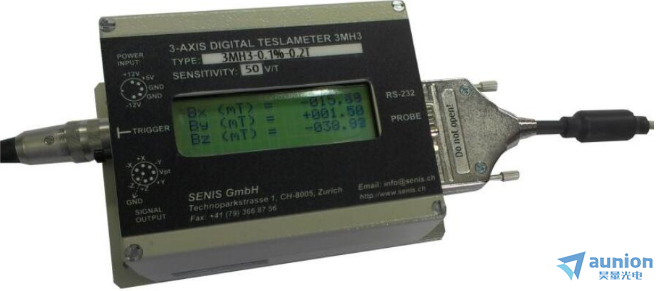

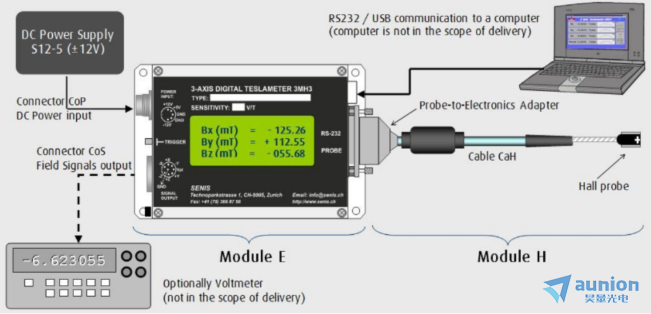

瑞士SENIS 3MH3A高精度高斯计产品特点：

彩色LCD显示屏

USB/RS232

自动校零和自动校准

极大值/ji小值/峰值/谷值保持

极强的抗干扰功能

ji小的涡流感应

探头提供温度补偿功能

0.05%高精度

100ppm分辨率

显示单位高斯、特斯拉、Oe

高量程探头 (20T)

三维探头，提供矢量和XYZ分量显示

可选轴向和径向探头

可以测试直流、交流磁场

六：关于原厂与代理——精准背后的坚实力量

一项顶尖的科研成果，离不开顶尖的设备支持。而一台顶尖的设备，更离不开专业的服务团队。

3MH3A 由瑞士 SENIS 公司研发。作为一家专注于高精度磁场测量技术的公司，SENIS在业界享有盛誉。

技术源头： SENIS的核心技术源于shi界顶尖的科研机构，其独特的3D霍尔探头技术，能够精准捕捉空间任意方向的磁场矢量分量，解决了传统单轴探头无法测量的难题。

行业标杆： 其产品被广泛应用于粒子加速器、核磁共振（NMR）、高端电机研发、无损检测等对精度有要求的领域。在许多国际标准和科研项目中，SENIS的设备常被作为“仲裁级”的参考标准。

结语

从手工绕线的10%误差，到PCB技术的1%精准，这背后是测量方法的革新，更是测量基准的胜利。

3MH3A特斯拉计，正是这场胜利中不可或缺的“定盘星”。

如果您也在为磁性材料的精准测量而探索，如果您也希望自己的科研成果能达到IEEE顶刊级别的高度，那么，选择一个可靠的合作伙伴至关重要。



星朗浩宇光电：您身边的光电技术专家

作为3MH3A Magnetic Field Digital Teslameter 在中国区的官方授权代理商，星朗浩宇光电科技（上海）有限公司是连接shi界技术与国内客户的关键桥梁。

星朗浩宇光电，与您一同探索磁场的微观shi界，定义精准的无限可能。

参考文献

A. Gschwentner et al., "Development of a PCB-Based Field Metric Measurement System for the Rotational Single Sheet Tester," IEEE Transactions on Magnetics, VOL. 60, NO. 12, DECEMBER 2024.
