Photonics Instruments M700单色仪-光谱仪深度解析

正文

Photonics Instruments M700单色仪-光谱仪深度解析

引言

在现代科学探索与高端工业制造的宏大叙事中，光谱分析技术始终扮演着“眼睛”的角色。从揭示原子能级的微观奥秘，到监控半导体晶圆生产的毫厘之差，高精度的光谱数据往往是推动技术迭代、验证科学假设的核心依据。在这一领域，Photonics Instruments公司推出的M700单色仪-光谱仪（Monochromator-spectrograph），以其卓越的光学设计、ji致的自动化控制和广泛的适用性，确立了其在高端光谱分析市场的标杆地位。

M700不仅仅是一台测量仪器，它是一个为应对苛刻光谱挑战而生的多功能光学平台。无论是基础物理研究中对微弱信号的捕捉，还是半导体行业中对材料特性的精密表征，M700都凭借其750mm的长焦距设计和“双入三出”的灵活架构，为用户提供了一个兼具高分辨率、高信噪比与操作便利性的完美解决方案。本文将深入剖析Photonics Instruments M700的技术内核、性能指标及其在包括半导体在内的关键领域的应用价值。

一、产品概述：重新定义长焦距光学平台

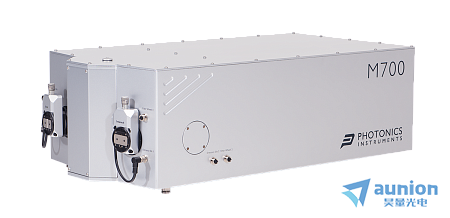

M700是Photonics Instruments旗舰级的高性能单色仪-光谱仪系统。其核心设计理念在于平衡“ji致的分辨率”与“系统的灵活性”。作为专为高精度应用打造的设备，M700采用了750mm的超长焦距，这一设计直接决定了其在色散能力上的先天优势。

该仪器的亮点在于其高度集成的自动化特性与模块化架构。它摒弃了传统光谱仪繁琐的手动调节方式，转而采用全电动控制体系，用户可通过计算机软件对波长扫描、光栅切换、狭缝宽度调整、滤光片选择等所有关键参数进行微米级甚至纳米级的精确控制。这种“全自动”的设计理念，不仅极大地提升了实验效率，消除了人为操作误差，更使得长时间、高重复性的自动化测试成为可能。

此外，M700独特的“双输入、三输出”端口设计，使其能够轻松适应复杂的实验光路搭建。用户可以同时接入两个不同的光源（如参考光与样品光），并将分光后的信号引导至三个不同的探测器或实验终端。这种设计极大地扩展了仪器的应用场景，使其能够胜任多通道同步测量、泵浦 - 探测实验等高难度任务。

二、核心光学架构：优化的切尼 - 特纳结构

M700的光学心脏基于经典的切尼 - 特纳（Czerny-Turner）结构，但Photonics Instruments的工程师们对其进行了深度的优化与改良，以克服传统设计的局限，满足现代科研对像质和通量的双重追求。

1. 750mm长焦距与高色散

焦距是决定光谱仪分辨率的关键几何参数。M700采用的750mm焦距，相比常见的300mm或500mm机型，提供了显著更高的角色散率。这意味着在焦平面上，不同波长的光被分离得更开，从而能够分辨出间距ji小的光谱线。对于需要解析精细光谱结构（如原子发射线的超精细结构、分子的转动振动谱带）的应用，这一长焦距设计是不可或缺的。配合其优化的F数（孔径比），M700在保持高分辨率的同时，依然维持了优异的光通量，确保了对微弱信号的有效收集。

2. 双输入与三输出的灵活拓扑

· 双输入端口：这一设计允许用户在无需重新校准光路的情况下，快速切换两个独立的光源。例如，在吸收光谱测量中，一个端口连接宽带光源，另一个端口连接激光光源；或者在荧光测量中，同时监测激发光和发射光。这种灵活性大大缩短了实验准备时间。

· 三输出端口：这是M700区别于同类产品的显著特征。三个输出口可以同时连接不同类型的探测器（如光电倍增管PMT、ccd阵列、InGaAs探测器等），覆盖从紫外到红外的全波段。用户可以根据实验需求，将特定波长的光引导至灵敏的探测器，或者进行分束测量，实现多维度的数据采集。

3. 像散补偿与光路优化

针对切尼 - 特纳结构固有的像散问题，M700在输出端提供了可选的像散补偿镜组。这一选件对于需要将光谱成像到二维面阵探测器（如CCD）的应用至关重要，它能确保在整个光谱范围内获得清晰、锐利且无畸变的谱线图像，从而zui大化探测器的空间分辨率和光谱分辨率。

三、核心性能指标：ji致的光谱纯度与精度

Photonics Instruments M700的性能参数表展示了其在行业内的顶尖水平，特别是在谱线质量、杂散光抑制和波长控制精度方面。

1. 宽广的光谱覆盖范围

得益于可更换的衍射光栅系统，M700的标准工作范围可覆盖190nm至20,000nm（190nm-20μm），横跨深紫外（UV）、可见光（Vis）、近红外（NIR）及中红外（MIR）区域。这使得单一台M700即可替代多台窄波段仪器，成为实验室中的“全能型”光谱分析中心。

2. 四光栅自动转塔系统

仪器内部集成了一个高精度的自动四光栅转塔，可同时装载4块大尺寸（80×70×10mm）衍射光栅。标准配置通常涵盖不同刻线密度以适应不同波段：

· 2400线/mm：专为紫外区（190-450nm）设计，提供高达0.016nm的平均分辨率，闪耀波长225nm。

· 1200线/mm：适用于可见光区（266-800nm），在分辨率（0.033nm）与光通量之间取得zui佳平衡，闪耀波长400nm。

· 600线/mm：面向近红外区（500-1500nm），闪耀波长750nm。

· 300线/mm：覆盖近红外至中红外（1000-3000nm），闪耀波长1500nm。

系统支持光栅的自动识别与无缝切换，衍射效率在全波段内均保持在40%以上。用户还可根据特殊需求定制全息光栅或具有特定闪耀波长的光栅，以满足特定的科研目标。

3. 极低的杂散光与完美的谱线质量

杂散光是评价高端光谱仪性能的核心指标之一，直接影响测量的动态范围和信噪比。M700通过精密的光学镜面加工、特殊的内壁消光涂层处理以及严格的光路屏蔽设计，将杂散光抑制到了极低水平（通常优于10^-7）。这一特性使其在进行拉曼光谱测量、强吸收样品的弱透射检测以及荧光寿命分析时，能够剔除背景噪声干扰，还原真实的光谱信号。

4. 纳米级的波长控制精度

在波长准确度方面，M700表现卓越。以zui高分辨率模式为例，其波长准确度可达±0.008nm，重现性更是高达±0.004nm。配合高精度的步进电机驱动，扫描速度可在12.5nm/sec（高分辨模式）至100nm/sec（快速扫描模式）之间智能调节。这种高精度与高稳定性的结合，确保了实验数据的长期可靠性和不同实验室间数据的可比性。

四、精密机械与自动化控制

M700的卓越性能离不开其精密的机械结构与智能化的控制系统。

1. 微米级精度的狭缝系统

入射和出射狭缝是调节光谱仪分辨率与光通量的“阀门”。M700配备了全自动控制的狭缝机构，宽度可在0-2mm（可选0-5mm）范围内连续调节，高度固定为12mm。其机械平行度控制在±1μm以内，读数精度达到2μm，步进精度更是达到了惊人的0.002μm。这种ji致的控制能力，允许用户根据实验需求，在分辨率和信噪比之间找到zui佳的平衡点，并通过软件预设狭缝参数，实现一键式测量。

2. 智能滤光片轮与快门

为了消除高阶衍射带来的光谱重叠干扰，M700内置了一个8位自动滤光片轮，可安装5个直径20mm的截止滤光片。系统软件会根据当前设定的波长，自动计算并切换至zui合适的滤光片，全程无需人工干预。此外，集成的电动快门功能方便用户进行暗电流测量，自动扣除背景噪声，进一步提升数据质量。

3. 强大的软件生态

M700通过高速USB接口与计算机连接，配套的控制软件提供了直观的图形化界面。用户不仅可以实时监视光谱数据，还能对仪器所有部件进行精细化控制。软件支持脚本编程，可编写复杂的自动化测试序列，满足高通量筛选和长期监测的需求。

五、应用场景与行业价值

凭借上述卓越性能，Photonics Instruments M700在众多前沿科学和高端工业领域发挥着不可替代的作用。

1. 半导体领域的深度应用

随着摩尔定律的推进和新型半导体材料的兴起，半导体行业对光谱分析的需求日益严苛。M700凭借其高分辨率、宽波段覆盖和低杂散光特性，成为了半导体研发与生产中的关键工具：

· 光致发光（PL）：在LED、激光二极管（LD）及第三代半导体（如GaN、SiC）的研发中，M700的高分辨率（<0.02nm）能够精确解析发光峰的半高宽（FWHM）、峰值波长位移及细微的声子边带结构。这对于评估晶体质量、掺杂浓度及量子阱结构至关重要。

· 薄膜厚度与光学常数测量：结合反射附件，M700可用于椭圆偏振光谱或反射光谱测量，精确表征半导体薄膜（如光刻胶、介电层、金属层）的厚度、折射率（n）和消光系数（k）。其宽波段覆盖能力确保了从紫外到红外全谱段的拟合精度。

· 缺陷与杂质分析：利用深低温光谱技术，M700能够探测半导体材料中极微量的杂质能级和缺陷态发光。其极低的杂散光水平使得在强激发背景下检测微弱缺陷信号成为可能，助力工艺优化。

· 光刻光源表征：在光刻机光源（如DUV、EUV前驱体）的开发中，M700可用于监测光源的光谱纯度、带宽稳定性及杂散光水平，确保光刻工艺的良率。

· 光伏电池量子效率测试：在太阳能电池研发中，M700作为单色仪核心组件，用于构建外量子效率（EQE）测试系统，精确测量电池在不同波长下的光电转换效率，指导电池结构的优化。

2. 基础物理与化学研究

在原子分子物理、量子光学等领域，M700的高分辨率使其能够解析原子发射/吸收光谱的超精细结构，研究里德堡态、同位素位移等现象。在化学动力学研究中，其快速扫描能力可用于监测瞬态化学反应过程中的中间产物光谱。

3. 材料科学与纳米技术

对于新型光电材料、钙钛矿、量子点等纳米材料，M700能够全面表征其吸收、发射及激发光谱特性。其多端口设计支持时间分辨光谱测量，帮助科学家理解载流子的复合机制和能量传递过程。

4. 环境监测与生命科学

在水质分析中，M700可用于检测痕量重金属离子的荧光标记信号；在大气监测中，用于分析污染气体的吸收光谱。在生物医学领域，其高灵敏度适用于生物荧光标记成像、药物成分分析及组织光谱诊断，为早期疾病筛查提供技术支持。

5. 工业质量控制

除了半导体，M700还广泛应用于LED照明、显示面板、光伏组件的生产线上，进行颜色坐标、亮度、光谱功率分布等参数的在线或离线精密测量，确保产品的一致性和高品质。

六、结语

Photonics Instruments M700单色仪-光谱仪，是光学工程与自动控制技术完美融合的结晶。它以750mm的长焦距为基石，构建了通往微观shi界的高清窗口；以“双入三出”的灵活架构，适应了复杂多变的实验需求；以ji致的低杂散光和高波长精度，树立了光谱分析的新标准。

特别是在半导体这一战略新兴产业中，M700凭借其卓越的性能，成为了材料表征、工艺监控及器件研发不可或缺的核心设备。它不仅帮助科研人员揭示了物质shi界的深层奥秘，更助力工程师们在纳米尺度上雕琢出改变未来的芯片与器件。

随着科技的不断演进，对光谱分析的精度、速度和灵活性要求将愈发严苛。Photonics Instruments M700凭借其模块化设计、强大的扩展能力和持续优化的软件生态，注定将在未来的科学探索和工业创新中继续扮演关键角色。对于任何致力于追求ji致光谱数据的实验室和企业而言，选择M700，就是选择了一把开启精准测量之门的金钥匙，它将引领用户在光的海洋中，发现更多未知的真理与价值。
