显微分光膜厚仪

  • 显微分光膜厚仪
  • 显微分光膜厚仪
  • 显微分光膜厚仪
  • 显微分光膜厚仪
支持 230–1600 nm 多波段选型,膜厚范围覆盖 1 nm–92 μm,约 3 μm 光斑

所属类别:光学检测设备 » 膜厚测量仪

所属品牌:

产品负责人:

姓名:李工(Maple)

电话:130 2028 5269(微信同号)

邮箱:qiang-li@auniontech.com

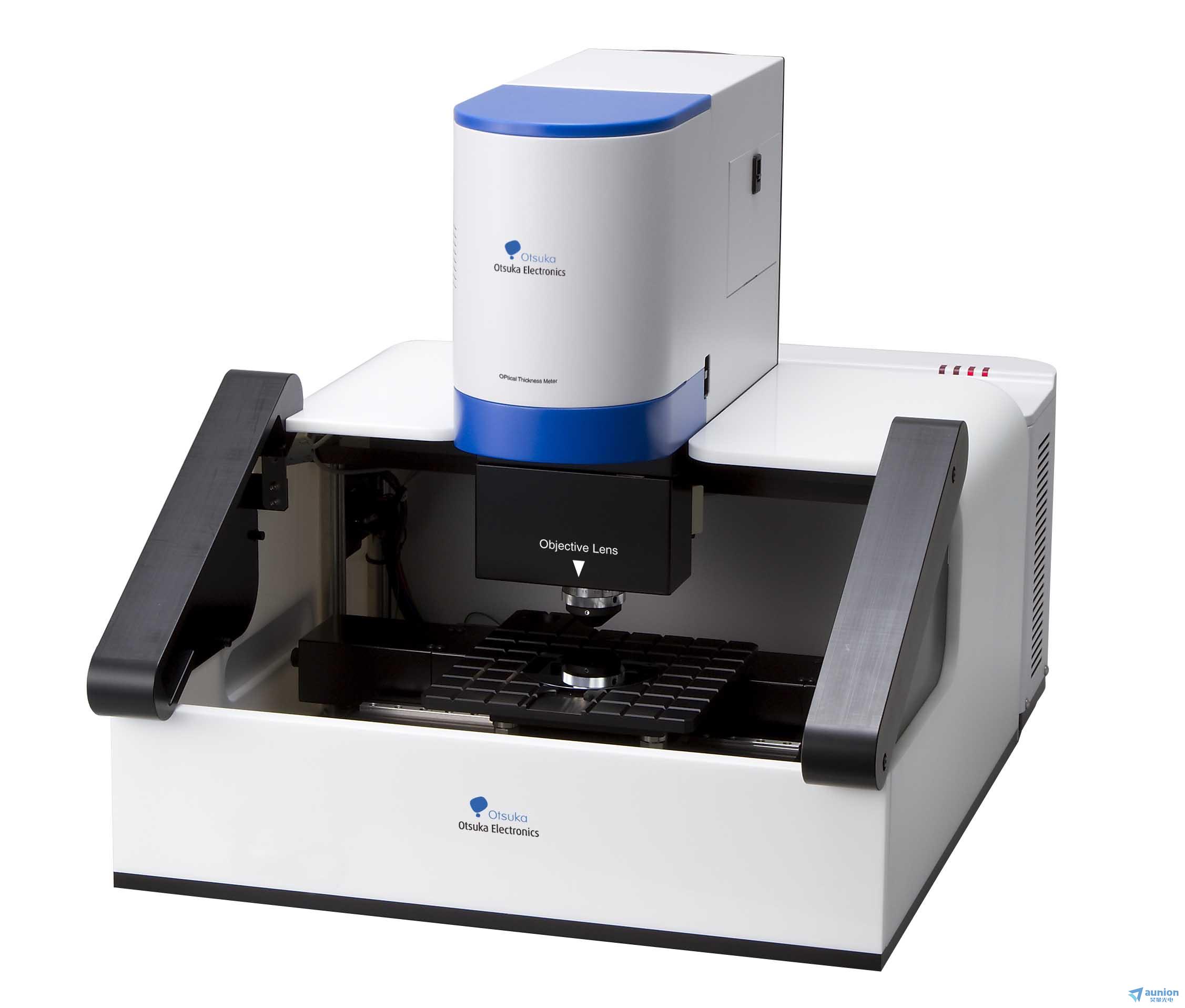

显微分光膜厚仪


面向半导体、FPD、光学薄膜与透明基板膜厚检测的高精度显微分光膜厚分析系统


显微分光膜厚仪产品简介


昊量光电新推出的显微分光膜厚仪是一款面向薄膜厚度折射率 n消光系数 k 与绝对反射率测量的高精度分光膜厚仪。产品采用非接触、非破坏式测量方式,可在显微观察、对焦与测量过程中实现快速检测,适用于各种可透光膜层的膜厚分析。官网介绍中指出,该系列可替代椭偏仪,用于测试膜厚、折射率 n、消光系数 k 与绝对反射率,并具备高精度、高性价比特点。

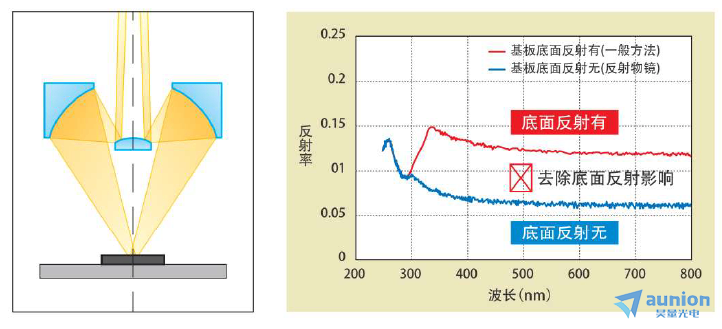

显微分光膜厚仪采用显微分光光学系统,覆盖紫外到红外波,可进行多层薄膜解析、透明基板膜厚测量与光学常数分析。对于膜或玻璃等透明基板样品,普通测量容易受到基板内部反射影响,而显微分光膜厚仪可通过物镜方式物理去除内部反射,实现真实反射率与膜厚测量。


显微分光膜厚仪支持单点对焦与测量在 1 秒内完成,蕞小对应 spot 约 3 μm,并可通过独立测试头满足 inline 定制化集成需求,适合半导体、复合半导体、FPD、OLED光学材料、薄膜材料、DLC 涂层及工业制程检测等领域。


显微分光膜厚仪核心特


  • 非接触、非破坏式测量

    无需破坏样品表面,可用于薄膜、透明基板、光学膜、半导体膜层等样品的高精度膜厚检测。


  • 显微、对焦、测量快速完成

    单点对焦加测量可在 1 秒内完成,适合研发检测、制程管理和高效率质量控制。


  • 可测膜厚、n/k 与绝对反射率

    可分析膜厚、折射率 n、消光系数 k 与绝对反射率,满足薄膜光学性能与结构参数的综合评价需求。


  • 支持多层膜解析

    支持多层膜解析,官网规格中标明可进行 50 层膜解析,适合复杂膜系结构分析。


  • 紫外到近红外宽波段光学系统

    OPTM-A1、A2、A3 覆盖 230–800 nm、360–1100 nm、900–1600 nm 等不同波长范围,可根据薄膜材料和检测需求进行选型。


  • 适合透明基板膜厚测试

    通过物镜方式去除透明基板内部反射影响,可实现透明基板上薄膜的高精度测量,并可用于玻璃等透明材料表面膜层分析。


  • 约 3 μm 微小光斑

    系统光径大小为 10 μm,蕞小约 3 μm,适合微小区域、图案化膜层、微结构表面及局部缺陷区域的膜厚分析。


  • 支持 inline 定制集成

    独立测试头可对应客户系统内的各种 inline 定制化需求,适合生产线膜厚检测与自动化制程管理。


显微分光膜厚仪参数指标

项目参数
产品名称显微分光膜厚仪 OPTM series
测量方式非接触、非破坏式显微分光膜厚测量
主要测量项目膜厚、绝对反射率、折射率 n、消光系数 k
多层膜解析支持 50 层膜解析
对焦与测量时间单点对焦加测量 1 秒内完成
蕞小光斑约 3 μm
标准光径10 μm
光学系统显微分光光学系统,紫外到近红外
OPTM-A1 波长范围230–800 nm
OPTM-A2 波长范围360–1100 nm
OPTM-A3 波长范围900–1600 nm
OPTM-A1 膜厚范围1 nm–35 μm
OPTM-A2 膜厚范围7 nm–49 μm
OPTM-A3 膜厚范围16 nm–92 μm
感光元件ccd / InGaAs
光源规格氘灯、卤素灯

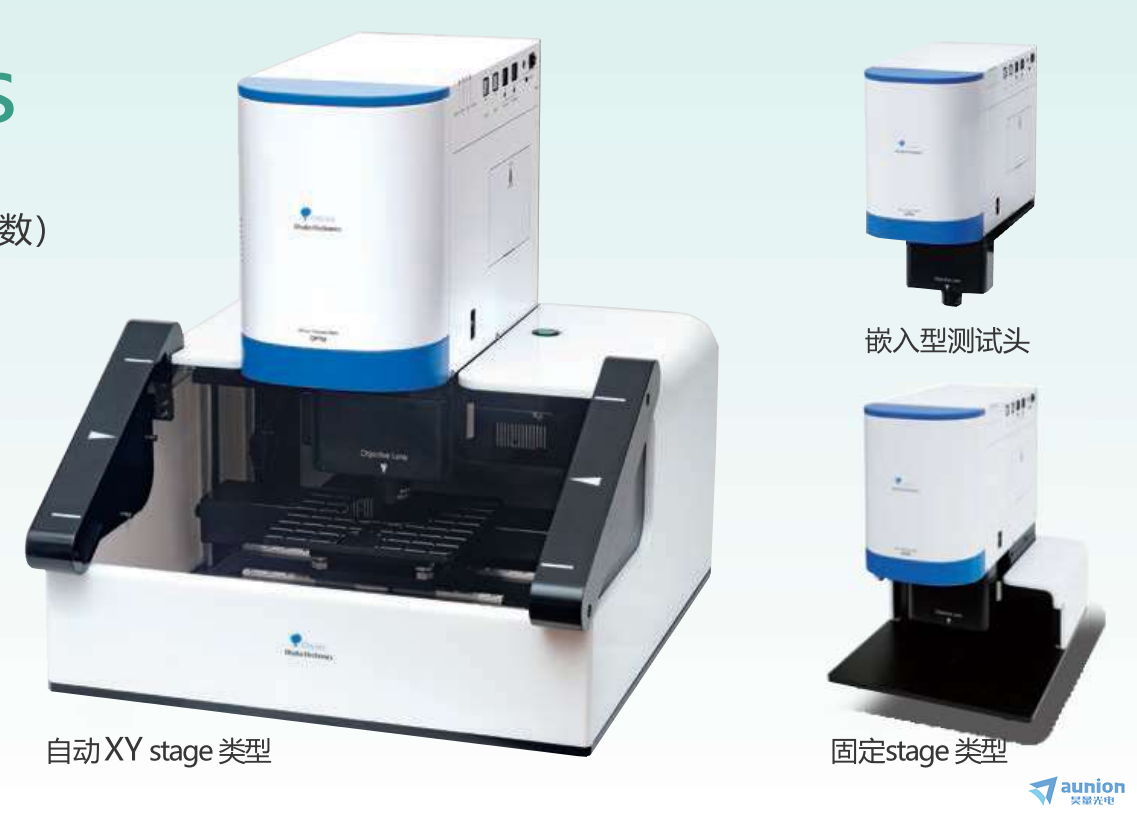

产品形态自动 XY 平台型、固定框架型、嵌入头型
自动 XY 平台型尺寸556(W) × 566(D) × 618(H) mm
自动 XY 平台型重量66 kg
适用样品半导体薄膜、透明基板薄膜、光学膜、DLC 涂层、PET 膜、AR 膜、HC 膜等
典型行业半导体、复合半导体、FPD、OLED、光学材料、资料储存、薄膜材料、DLC 涂层


显微分光膜厚仪的应用场景

显微分光膜厚仪 可用于半导体薄膜测量、复合半导体膜厚检测、SiO₂ 膜厚测定、SiN 膜厚测定、SiC 样品薄膜分析、光刻胶膜厚检测、介电常数材料膜厚分析、LCD 显示面板检测、TFT 膜层测量、OLED 有机 EL 膜层检测、彩色光阻膜厚管理、ITO 构造分析、DVD 薄膜检测、磁头薄膜分析、磁性材料薄膜检测、滤光片膜厚测量、抗反射膜检测、AR 膜测量、HC 膜测量、PET 膜检测、建筑材料膜层分析、胶水涂层分析、DLC 类金刚石涂层厚度测量等场景。


问答小贴士

1. 显微分光膜厚仪主要用来做什么?


主要用于薄膜厚度、绝对反射率、折射率 n 和消光系数 k 的测量分析,可用于半导体、FPD、光学薄膜、透明基板和工业涂层等样品检测。


2. 它和普通膜厚仪有什么区别?


显微分光膜厚仪采用显微分光方式,支持非接触、非破坏测量,并可在显微观察下完成对焦和膜厚检测。它还可针对透明基板去除背面反射影响,实现更真实的反射率和膜厚测量。


3. 是否可以测透明基板上的薄膜?


可以。对于膜或玻璃等透明基板样品,显微分光膜厚仪可通过物镜物理去除内部反射影响,即使透明基板也可以实现高精度测量。


4. 是否可以分析多层膜?


可以。产品量测项目中包含多层膜解析,并标明可解析 50 层膜,适合复杂光学膜系、半导体膜系和显示面板膜层结构分析。


5. 测量速度如何?


单点对焦加测量可在 1 秒内完成,适合研发检测、来料检测、制程监控与产线质量管理。


6. 蕞小可测区域多大?


产品规格显示光径大小为 10 μm,蕞小约 3 μm,因此适合微小区域和局部膜厚分析。


7. 有哪些设备形态可选?


提供自动 XY 平台型、固定框架型和嵌入头型,可根据实验室检测、制程检测或 inline 集成需求选择。




显微分光膜厚仪 采用非接触、非破坏式显微分光测量技术,可快速分析膜厚、绝对反射率、折射率 n 与消光系数 k。

从半导体、FPD、OLED 到光学薄膜、透明基板和 DLC 涂层,该系统可为研发检测、制程管理和自动化膜厚测量提供高精度解决方案。




更多详情,欢迎直接联系昊量光电!
