Moku 一体化测试方案：从 Allan 标准差到系统稳定性分析
引言
在上一篇文章《Allan 方差理论和测量方法》中，我们系统介绍了 Allan 方差（Allan deviation）的理论基础，以及它在分析系统稳定性中的重要作用。在实际测量中，如何更高效测量 Allan 标准差？是选择实时观测，还是导出数据再分析？是用于快速调试，还是进一步完成深度分析与建模？在本文中，我们将介绍一种更为高效且灵活的方法：通过 Moku 相位表，即可实现两种 Allan 标准差分析方式，帮助用户在不同测试场景下快速完成稳定性评估。
Moku:Delta 配备8通道输入/输出，2 GHz /6 GHz输入带宽，内置 1ppb 高稳时钟和 GNSS，优于 10 nV/√Hz 的输入本底噪声，这为 Moku 相位表提供了稳定且低本底噪声的测试测量基础，在微小相位变化和频率波动检测中，可以保持优异的分辨率和高动态范围。
Moku 相位表是Liquid Instruments CEO Daniel Shaddock在NASA喷气推进实验室工作期间为空间干涉测量开发的技术，这项技术被用于LISA引力波探测器和GRACE Follow-On项目。作为 Moku 平台极具特色的仪器功能之一，针对高精度测试测量需求设计，能够同时追踪检测信号的频率、相位和振幅。内置了功率谱密度、振幅谱密度和 Allan 标准差等实时显示功能，高度适配在振荡器表征、激光稳定性测量以及高精度时间与频率分析等主流应用，能够满足从实时观测到长期稳定性评估的多种需求。
1. Allan 标准差在实际应用中的重要性
在高精度系统中，稳定性从来不是一个静态指标，而是一个随时间变换的过程。诸如：振荡器/时钟源（OCXO / PLL）、激光频率稳定、精密传感器和高速信号系统的时序抖动等等，这些具有代表性的系统会呈现：短时间稳定，但长时间偏移，以及不同时间尺度由不同噪声主导等特性。
Allan 标准差的价值就在于：基于不同时间尺度（τ）上对系统稳定性进行量化，从而识别不同时间尺度下的噪声特征与稳定性表现。因此，在实际工程应用中，如何高效、准确地完成 Allan 标准差的测量与分析至关重要。
2. Moku高精度相位计：灵活高效的测试测量方式
Allan 标准差在传统方案中依赖数据采集后的离线分析完成。虽然这种方法依然被广泛使用，它在实际工程中依然有用，但是随着系统复杂度和数据量的提升，仅仅依赖后处理已经难以满足实时调试和快速分析的要求。
这正是 Moku 相位表带来的改变：Allan 标准差可以变成实时可观测的测量过程。同时，它也保留了数据导出与后处理的能力。这就让 Moku 相位表同时兼具两种能力满足不同分析需求。
获取电子书《高精度相位测量方法指南》请联系星朗浩宇！
3. 两种分析方式：实时分析与数据后处理
方式一：实时 Allan 标准差
在 Moku 相位表中，可以直接选择并启用 Allan 标准差实时显示。Moku 相位表会在测量过程中：
实时计算 Allan 标准差
自动处理 τ
持续更新测量曲线
操作步骤：

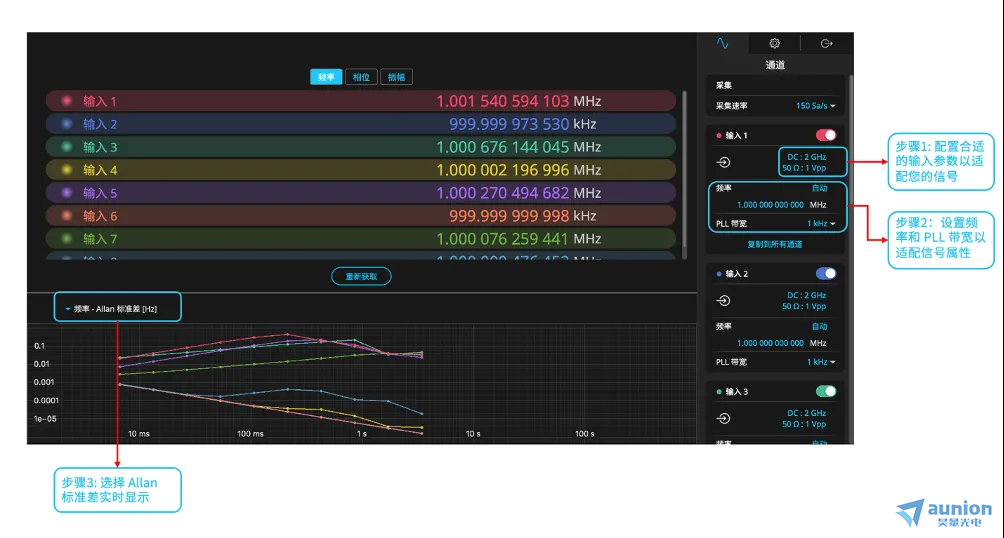

图 1: Moku 相位表，Allan 标准差显示示例
适用场景：
系统调试
参数优化
快速判断稳定性
实验过程中即时反馈
方式二：数据导出 + Python 后处理
除了实时显示，Moku 相位表还提供完整的数据采集功能和 API 接口。这样可以使用相位表采集完整的频率/相位数据，通过 Python API 导入数据，在上位机直接进行 Allan 标准差计算，可以不断调整计算参数实现自定义分析和可视化。
代码示例：

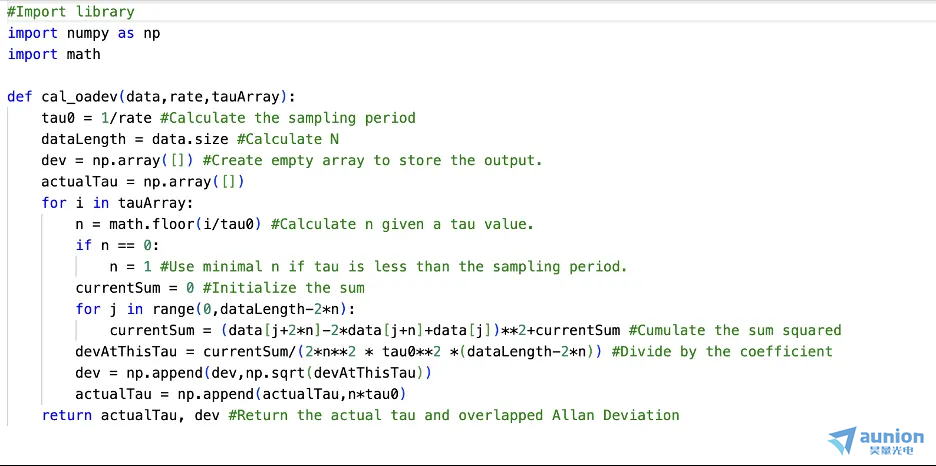

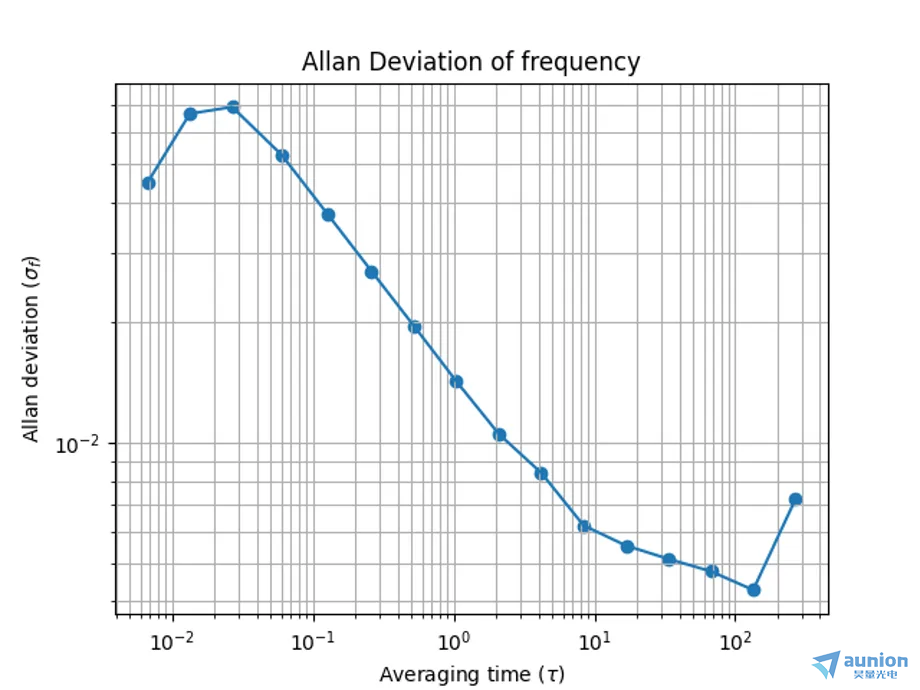

图 2: Allan 标准差示范代码和 API 计算曲线
Moku 相位表采集的时间序列数据可以导出为：CSV、HDF5、MAT或者Numpy 其中任意一个格式，可直接加载并导入主流 API 代码。这里通过 Python 脚本进行 Allan 标准差计算。流程包括读取数据文件，调用 Allan deviation 计算函数，并绘制 τ 对应的 log-log 曲线。示例实验证明，后处理结果与设备内部实时计算结果一致，脚本代码可靠性保证可无缝集成到现有数据分析或者自动化测试流程中。
您可以访问Liquid Instruments 官网下载相关示例数据和 Python 脚本，快速复现测量与分析流程，进一步验证 Allan 标准差和计算方法。
数据后处理在这些场景下更具优势：
更灵活地设置 τ 范围
可控的计算方式（如窗口函数、滤波系数等）
与已有分析流程（如 Python/ MATLAB/ LabVIEW）无缝集成
批量处理数据集
自动生成报告
其实，这两种方式并不是互相独立，更多的时候可以配合使用：先用实时显示快速定位问题，再用数据后处理做深入分析。这让 Allan 标准差从理论工具转变为可实践工程工具。
通过 Moku 及其相位表功能，用户获得的不仅是 Allan 标准差的测量结果，更是一套面向复杂系统稳定性分析的完整工具链。借助实时测量、长时间数据记录与后处理分析能力，工程师能够更全面地识别系统噪声特性、稳定性变化等。
4.Moku：从测量到分析的一体化方案
对于压控振荡器（VCO）或锁相环（PLL）这类典型系统而言，Allan 标准差测量只是稳定性分析中的一个环节。在实际工程中，工程师往往需要从多方面综合评估系统性能，包括频率稳定性、相位噪声、环路带宽以及系统动态响应特性。
这类分析涉及开环传递函数（OLTF）测量、频率响应分析以及反馈参数优化等任务。传统测试测量方案依赖多种独立功能设备组合实现，系统搭建复杂，而且测量与分析流程不同步，难以高效迭代优化。
Moku 的优势在于仪器功能高度集成。基于同一硬件平台，用户可以在相位表之外，结合频率响应分析仪、信号发生器与 PID 控制器等功能，对 VCO/PLL 系统进行多维度分析。从系统建模、环路优化到稳定性评估，均可在一个平台内完成，详细内容请点击阅读原文链接：《如何使用 Moku 优化并评估锁相环性能》。

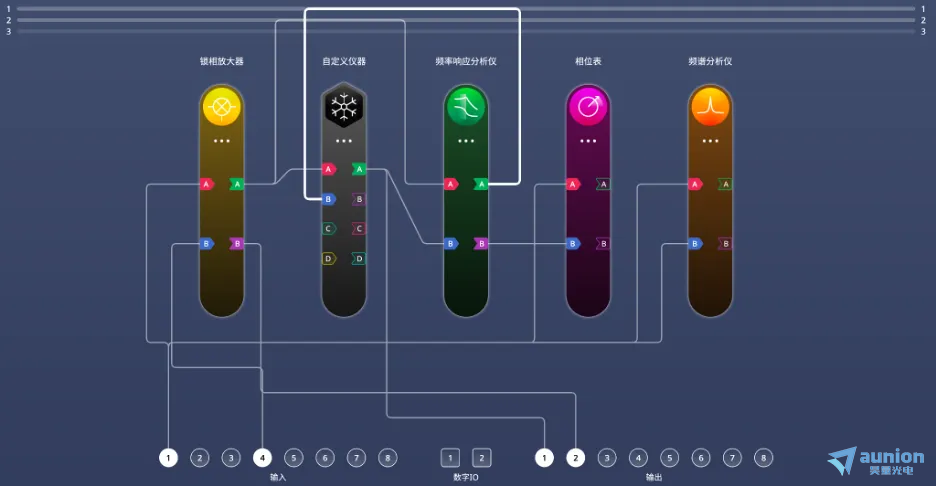

图 3: Moku 多仪器并行系统示例
如果您对希望申请试用Moku或获取一对一技术交流演示，欢迎联系昊量光电/星朗浩宇！
