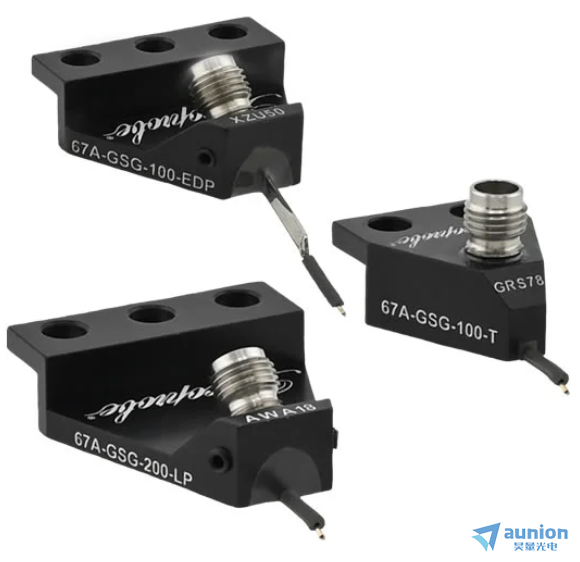

GGB Picoprobe高频射频探针

GGB Industries是射频半导体、毫米波雷达、高校微波实验室行业标准测试探头，对标 FormFactor、MPI 探针，以独立弹簧针尖、低损耗同轴结构、超高测试重复性为核心优势，国内科研院所、晶圆厂、雷达企业主流采购进口高频探针。

用于裸片 / 晶圆在片射频 S 参数表征，搭配射频探针台 + 矢量网络分析仪 VNA，完成射频 IC、MMIC、毫米波雷达、高速无源器件、太赫兹芯片的高频电性能测试，标准阻抗 50Ω 同轴体系。

核心专利技术与结构优势：

• 独立弹簧加载三针尖：GSG 三针每根触点独立弹性缓冲，下压时自动微量擦拭焊盘氧化层，消除接触电阻波动；即使晶圆凹凸、陶瓷基板、激光二极管非平面结构，仍能实现均匀稳定接触，测试重复性可达 - 80dB 级别，大幅降低多次测试数据漂移。

• 全段低损耗同轴腔体：从仪器同轴接口直达针尖，全程受控阻抗传输，无分段信号断点，全频段插损、驻波控制优异，高频信号完整性远优于普通平面共面探针。

• 可视针尖设计：显微镜下可直接观察针尖与焊盘接触位置，微小焊盘精准对位，适配 LRM/SOLT 射频校准，降低校准误差。

• 模块化可替换针尖：底座通用，仅更换针尖即可切换不同针距、材质、针尖粗细，降低多规格测试采购成本。

典型应用场景：

• 半导体射频芯片：MMIC 单片微波集成电路、功率放大器 PA、射频开关、滤波器、耦合器、5G/6G 射频前端、射频阻抗匹配、S 参数 / 插入损耗 / 回波损耗 / 隔离度测试。

• 车载毫米波雷达：24GHz、60GHz、77GHz 雷达收发芯片、雷达天线阵列、毫米波无源器件 W 波段在片表征。

• 高校 / 国防科研：微波实验室、太赫兹器件、量子射频、二维材料、激光二极管、陶瓷高频基板、毫米波成像器件。

• 失效分析与可靠性：晶圆级失效诊断、高低温循环射频性能、器件耐压 / 功率耐受测试。

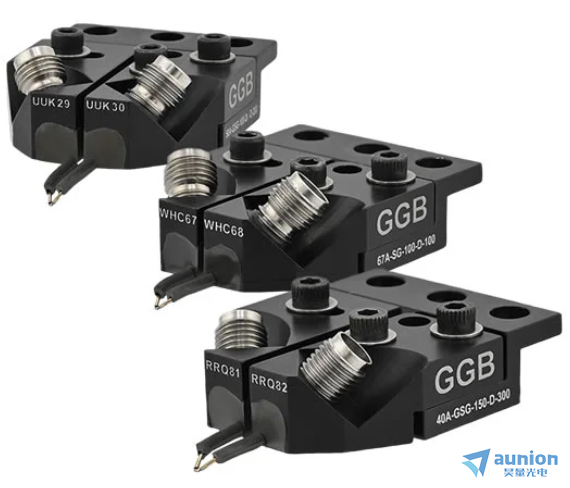

Model 40A：

Model40A 采用单独弹簧加载的铍铜、钨或镍触头，即使在探测非平面结构时也能提供可靠的接触。这种可靠的低电阻接触是提供高度可重复测量结果的关键之一。

Model40A微波探针还提供探头尖端的直接可视性，以实现精确定位。可通过多种适配器进行安装，适用于与标准的微波探针站配套使用，或可与薄刀片相连，用于与探针卡或多触点楔形器上的直流探针针头配合使用。此外还可提供定制安装方案。

产品特点：

• 耐用的射频探头

• 任意间距从25到2540微米直流至40GHZ

• 插入损耗小于0.8分贝

• 回波损耗大于18分贝测量重复性优于-80dB独立弹簧加载触点提供铍铜、钨或镍尖端

• 多种焊盘设计

• 专利同轴设计

部分参数：

• 频段范围：DC~40GHz

• 射频母接口：2.9mm K 型（兼容 3.5mm/SMA）

• 典型插损：＜0.8dB@40GHz

• 回波损耗：＞18dB

• 测试重复性：-80dB

• 可选针距 Pitch：25~2540μm

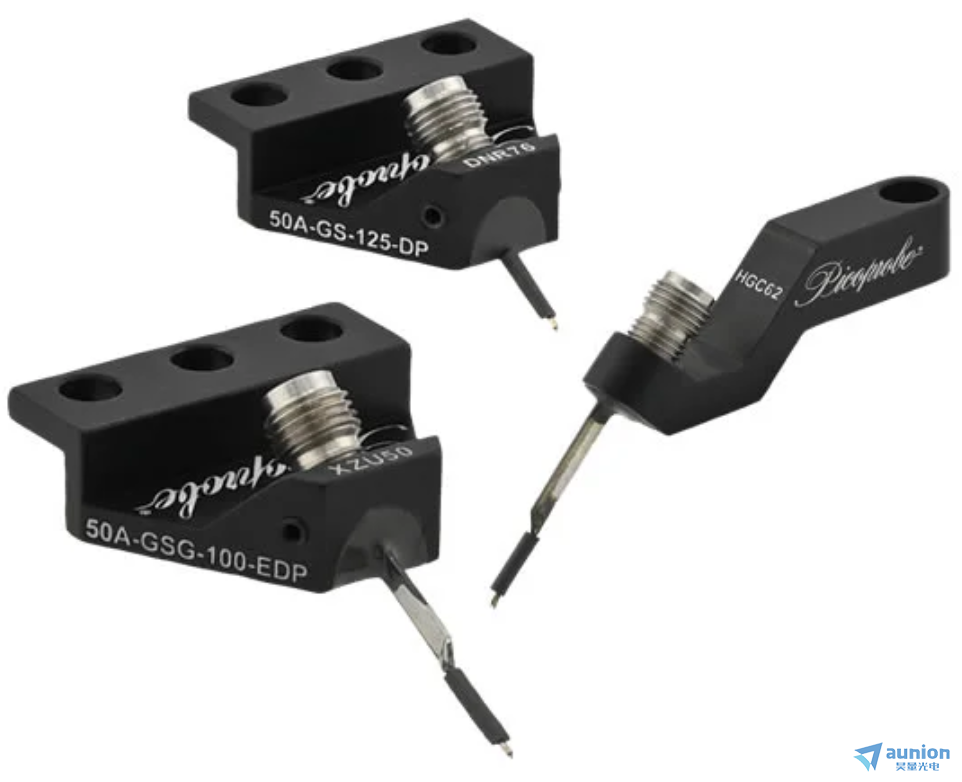

Model 50A：

 50A 探针组在微波探测性能方面树立了新的标准。通过采用低损耗同轴技术，该型号50A实现了插入损耗低于 1.0 分贝以及回波损耗在 50 GHz 范围内超过 18 分贝的性能。

凭借其独立的弹簧加载、铍铜或可选钨制探头，型号 50A 即使在探测非平面结构时也能提供可靠的触点。这种可靠的低电阻触点是实现高度可重复测量的关键之一。型号 50A还提供对探针触点的直接观察，便于进行精确定位。

产品特点：

• 耐用

• 直流到50 GHz

• 任何音高范围为25到1250微米

• 插入损耗小于1.0 dB

• 回波损耗大于18分贝

• 测量重复性 -80分贝

• 单个弹簧加载触点

• 有BeCu或钨钢的建议

部分参数：

• 频段范围：DC~50GHz

• 射频母接口：2.4mm V 型

• 典型插损：＜1.0dB@50GHz

• 回波损耗：＞18dB

• 测试重复性：-80dB

• 可选针距 Pitch：25~1250μm

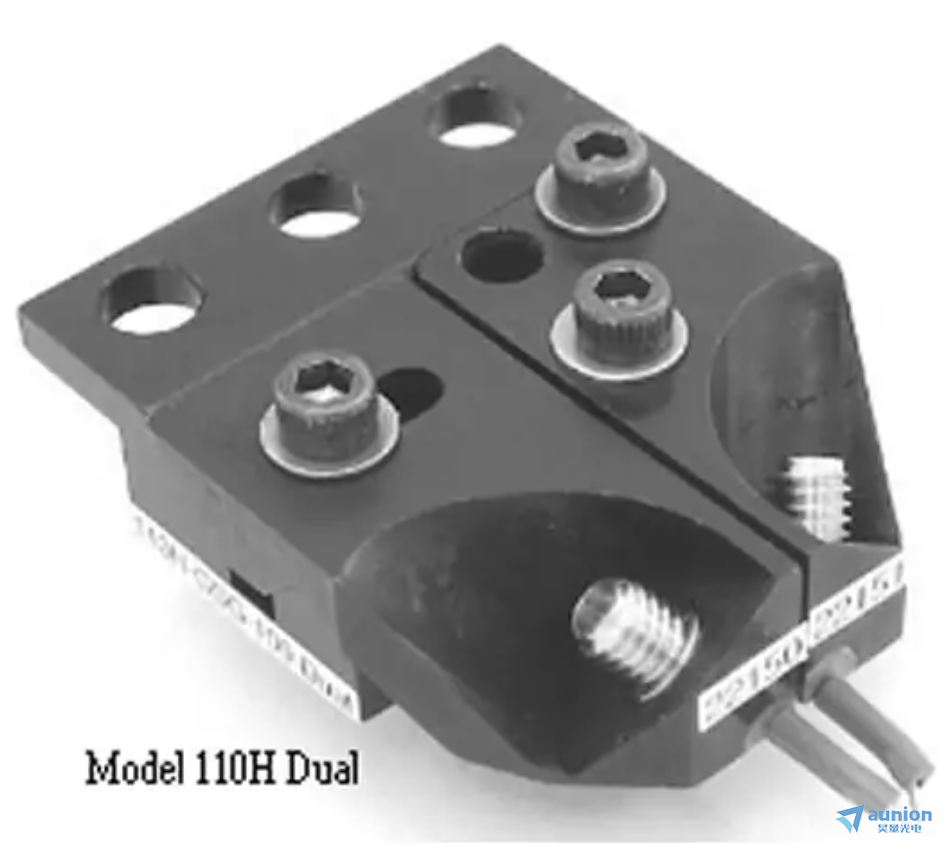

Model 110H：

MODEL 110H是一款高性能微波探头，采用专利的同轴设计技术，并具有固有的低损耗和低色散特性。

与所有 Picoprobe 微波探头一样，型号 110H 具备客户青睐的特性，例如:单独弹簧加载的铍铜探头，即使在探测非平面结构时也能提供可靠的接触点;可直接查看探针尖端，以实现精确定位且可设计成几乎任何间距。

为获得最佳性能，建议使用较小的间距和接地-信号-接地足迹。与Model110H 的连接方式为 1.0 mm 母型连接器。

产品特点：

• 耐用

• 专利同轴设计

• 直流到110 GHz

• 插入损耗 1.5 dB（110H）

• 回波损耗 15 db（110H）

• 独立弹簧加载触点

• 采用1.0毫米母头连接器

部分参数：

• 频段范围：DC~110GHz W 波段

• 射频母接口：1.0mm 超高频同轴

• 典型插损：＜1.5dB@110GHz

• 回波损耗：＞15dB

• 测试重复性：-50dB

• 可选针距 Pitch：50~450μm

其他产品型号亦可咨询上海昊量光电设备有限公司
