可见光到近红外光谱区SiN集成光子元件

发布时间:2026-01-26 14:26:53 浏览量:411 作者:Tom

摘要

在本文中,我们介绍表征SiN集成组件的实验设置的结构和设计,简述了可见光到近红外光谱区的SiN集成光子元件中的应用。

正文


可见光到近红外光谱区SiN集成光子元件


摘要:在本文中,我们介绍表征SiN集成组件的实验设置的结构和设计,简述了可见光到近红外光谱区的SiN集成光子元件中的应用。


本研究强调氮化硅(SiN)是开发可见光至近红外范围内量子光子集成电路(QPICs)的理想材料。已经设计、制造和测试了各种集成的基于sinc的构建模块,展示了低插入损耗和高效率的先 进性能。


采用精确的工艺,包括LPCVD沉积和定制蚀刻技术,制备了氮化硅(SiN) PICs,以实现750 nm的单模波导。光学表征在很大程度上依赖于FYLA SCT500超连续激光作为光源。这使得测量宽光谱响应(650-850 nm)具有高精度[图1]。输入偏振采用消色差波片控制,输出光谱采用高分辨率光谱分析仪(OSA)分析。关键性能指标,如传播损耗(PLs)和耦合损耗(cl),使用削减方法进行量化,突出显示PLs低至2.4 dB/cm (TE)和1.6 dB/cm (TM)在750 nm附近。


该装置采用了优化的锥形和滤波设计,确保了可靠的测量和zui小的杂散光,证明了FYLA的超连续谱激光器在表征光学性能方面的重要作用。

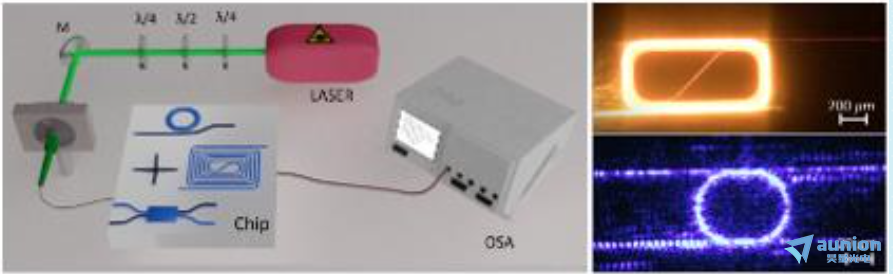

图1所示。在左边,有一个图表说明了表征SiN集成组件的实验设置。光源是FYLA的超连续光谱激光器,通过光斑尺寸为1.25 μ m的单模锥形光纤耦合到PIC。利用自由空间四分之一波(λ/4)和半波(λ/2)片实现了理想的极化状态。在输出端,另一单模锥形光纤收集信号,然后使用光谱分析仪(OSA)进行高分辨率光谱测量。在右边,相机拍摄的图像显示了PIC表面上的散射光,这些光来自测试期间的波导螺旋和微环。


此外,SiN微环谐振器具有高质量因子(4.5 × 10⁴)和紧凑的尺寸,支持其在量子应用中的潜力[图2]。


图2 Micro-ring谐振器。a)赛道微谐振器R= 30um的设计。b)微谐振器的SEM图像。


未来的发展目标是集成量子光子源和单光子探测器,以完成750nm左右的基于sinc的QPIC系统。
