激光雷达正在经历一场从“单像素扫描”到“阵列化成像”的范式转变。当Pi Imaging 的SPAD512²/1024²这样的百万像素级单光子相机开始进入科研和工业视野时，一个新的问题也随之浮现：多像素同时探测带来的系统性误差，该怎么补偿？
从“弯曲的桌面”到“亚厘米精度”：一篇带你读懂SPAD阵列激光雷达的误差与补偿
2025年4月，中国计量大学的研究团队系统地分析时间门控SPAD阵列激光雷达的两大核心误差源，并提出了可量化的补偿方法。实验结果令人印象深刻：补偿后误差降低超过60%，深度分辨率优于1厘米。
下面，我们就来拆解其中的技术细节。
一、时间门控SPAD激光雷达的工作原理
在深入误差分析之前，先快速理解这个系统是怎么工作的。
与传统tcspc（时间相关单光子计数）技术不同，时间门控SPAD阵列不逐点累积光子直方图，而是通过时间门来“切片”。每个时间门是一个固定宽度的时间窗口，比如5纳秒。相机在连续的门控周期中依次打开这些窗口，每个窗口捕获对应深度范围内的回波光子，生成一幅二维图像。
所有窗口的图像序列组合起来，就构成了一个完整的三维数据立方体。zui终，通过质心法对每个像素的强度随时间变化曲线进行计算，就能反推出光子的飞行时间，从而得到距离信息。
这个方案的优势很明显：不需要扫描、成像速度快、适合大视野。但代价是——精度挑战更复杂了。
二、两大核心误差源：光程差与门控展宽
论文将误差源归纳为两类，一类来自几何光学，一类来自电子学与探测器特性。
2.1 误差一：光程差引发的“弯曲效应”
在单像素激光雷达中，发射器和接收器可以视为重合，回波信号对应的是以接收器为中心的球面。但在SPAD阵列系统中，发射器和接收器是分置的（双基地配置），且接收器本身是一个面阵。
这意味着：同一时刻到达不同像素的光子，对应的回波路径总长度是恒定的，但它们在空间中的等时面是椭球面，而不是平面。
论文中给出了一个关键图示（图1）：当目标是一个理想平面时，实际探测到的等时面是椭球面，这导致重建出的深度图呈现出中心凸起、边缘凹陷的“弯曲”形态。

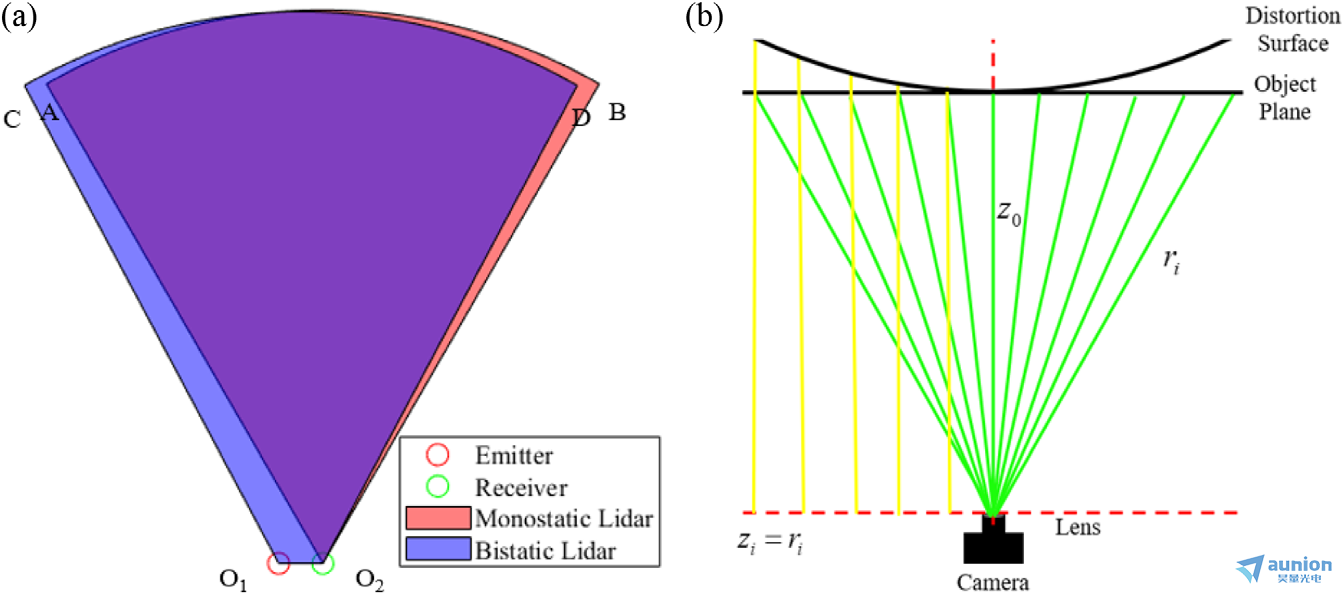

图1：(a)两个系统相同光路包络面的示意图。(b)的目标表面重建变形示意图单基地案件。
为了量化这个效应，研究团队在距离1米、视野58.7°×43.6°的条件下，用白板作为目标进行了测量。结果如下：
XZ平面（水平方向）：补偿前边缘像素深度误差超过31.19毫米。
YZ平面（垂直方向）：补偿前边缘像素深度误差超过22.68毫米。
这个误差不是随机噪声，而是系统性的几何偏差。如果不对它进行建模和补偿，整个三维重建都会失真。
2.2 误差二：门控下降沿展宽
时间门控的核心是精确控制SPAD的“开”与“关”。理想情况下，门函数是一个方波：开即开、关即关。但在实际电路中，门信号的下降沿会出现展宽——换句话说，门不是“啪”一下关上的，而是有一个缓慢下降的过渡过程。
论文分析了导致下降沿展宽的三个主要原因：
1. 电路响应延迟：门控电路中的开关元件（如晶体管）存在开关延迟，高频下更为明显。
2. SPAD死区时间效应：SPAD探测到一个光子后会进入死区时间，在此期间无法响应新的光子。如果光子恰好落在门关闭的临界时刻，死区效应会导致时间偏移。
3. 杂散光与信号混叠：在门关闭的过渡阶段，杂散光或反射光可能被误探测，进一步拖尾信号。
这个展宽的直接后果是：系统计算出的飞行时间比实际值偏大，深度值偏大。论文通过仿真（图2）清晰地展示了这一点——有下降沿展宽的卷积结果，其质心位置明显向右偏移。

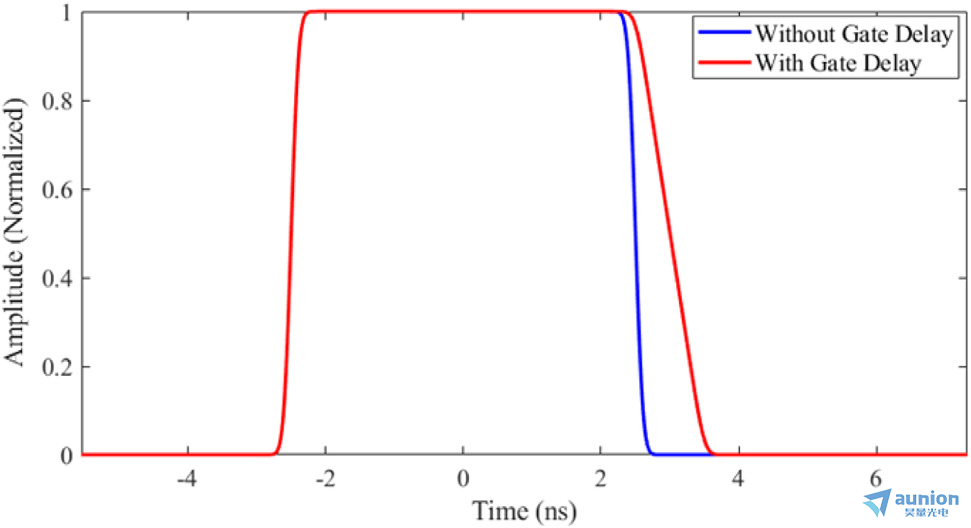

图2：有和没有门下降沿延迟的卷积仿真结果
为了定量测量这个展宽量，研究团队设计了一个巧妙的实验：将白板放在10厘米的近距离处，使得回波信号足够强且均匀。然后，他们累积了半幅阵列（约13万个像素）的信号值，获得了实际的回波波形（图3）。

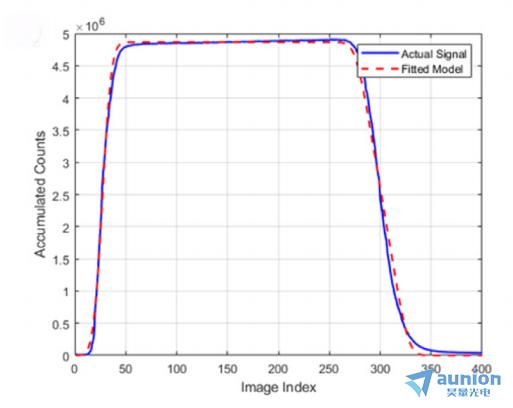

图3：实际回波信号曲线和拟合结果曲线
通过拟合，得到了以下关键参数：
回波脉宽：约311.6皮秒（根据高斯分布标准差σ推算）
实际门宽：约4.7纳秒
下降沿展宽时间：963.9皮秒——相当于门宽的五分之一
这是一个相当可观的偏差。如果不对它进行补偿，系统性的深度偏大误差会累积到厘米级。
三、补偿方法：从数学建模到实验验证
针对上述两个误差源，论文分别提出了补偿方法。
3.1 光程差补偿：双基地椭圆模型 + 分段近似
传统补偿方法假设系统是单基地（发射器与接收器重合），用球面模型校正。但论文指出，对于双基地系统，这个假设本身就是错误的——尤其在发射器和接收器距离不可忽略的情况下。
发射器和接收器中心距离为10厘米，工作距离为1米。如果用球面模型去补偿，反而会在某些区域引入额外误差（图3中红色曲线所示）。

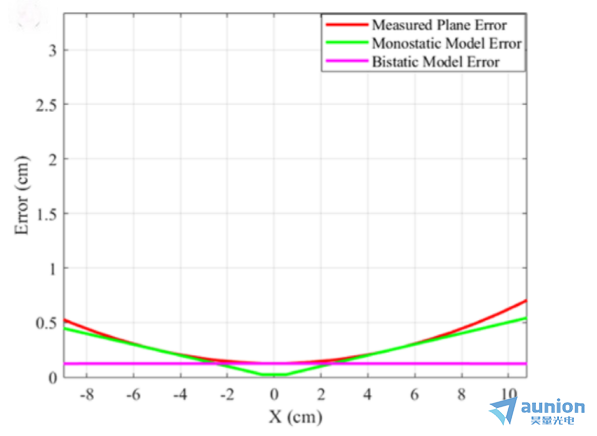

图3：Px和Cx的关系。
正确的做法是：使用双基地椭圆模型，即以发射器和接收器为焦点的椭圆面作为等时面。
但直接使用椭圆模型计算复杂。研究团队提出了一种分段近似方法：
当目标点在发射器和接收器之间的投影范围内时，使用以接收器为中心的球面模型。
当目标点超出这个范围时，使用以发射器和接收器中点为中心的球面模型。
补偿公式如下

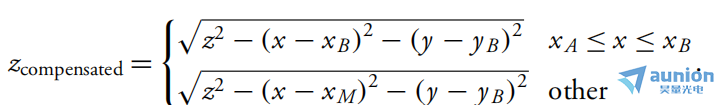

这个分段模型在实际测试中表现优异。白板补偿结果（图4）显示：

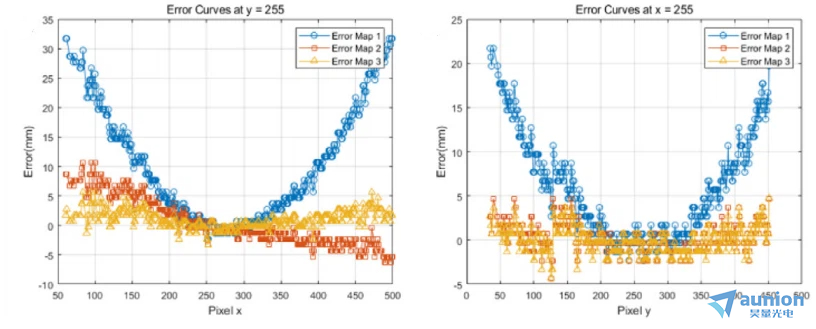

左边图片为：x z平面(在y = 255)白板深度误差图(蓝色，补偿前；红色，单站模式；黄色，双基地模式；这同样适用于以下情况；右边图片为：双基地模型补偿后的y z平面(x = 255)白板深度误差图。
| 平面 | 补偿前zui大误差 | 单基地模型补偿后 | 双基地模型补偿后 |
| XZ平面 | 31.19 mm | 11.34 mm | 5.67 mm |
| YZ平面 | 22.68 mm | 5.67 mm | 5.67 mm |
在水平方向，双基地模型的补偿效果比单基地模型提升了整整一倍。
3.2 下降沿展宽补偿：波形反演 + 质心修正
对于下降沿展宽，论文采用了波形反演的思路。
首先，假设回波脉冲信号（激光）是理想高斯分布，且脉宽远小于门宽。那么，传感器实际记录到的信号N’(t) 是激光脉冲与门函数 G′(t)的卷积分

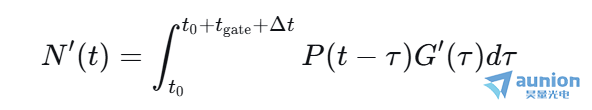

其中 G′(t )是实际门函数，包含下降沿展宽。由于 N′(t) 可以通过实验测量得到，而 P(t) 可以通过激光参数推算，就可以反解出 G′(t) 的形态。
反解的关键在于一个假设：上升沿的宽度约等于激光脉宽（因为门开启是理想的）。基于这个假设，可以分离出门函数，进而得到下降沿展宽时间 Δt。得到 Δt 后，补偿就变得直接：用质心法计算实际波形的时间中心 t′，与理论值 t 比较，得到时间偏差 Δδ，然后在深度上减去对应的距离：

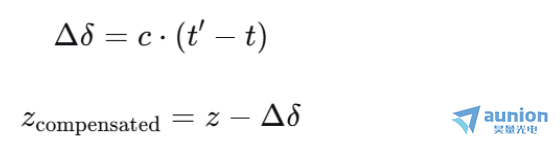

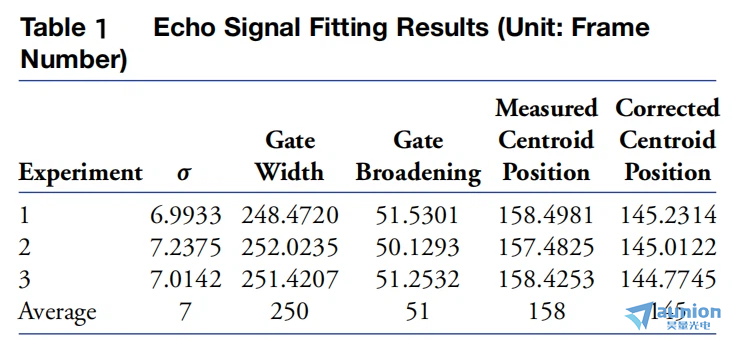

实验结果显示(表1），三组重复实验测得的下降沿展宽时间稳定在963.9皮秒左右，修正后的质心位置比原始测量值平均提前了约15个门控步进（每个步进18.9皮秒）。这意味着，如果没有这个补偿，系统会系统性高估深度约2.84毫米。
四、综合验证：从白板到真实场景
论文的zui后部分对补偿方法进行了综合验证，使用了两个真实场景。
4.1 场景一：横向物体（桌面上的球体与多面体）
补偿前，深度图中桌面呈现明显的弯曲（图4c）。经过光程差补偿 + 下降沿展宽补偿后，桌面变得平整，球体和多面体的轮廓清晰（图4d）。

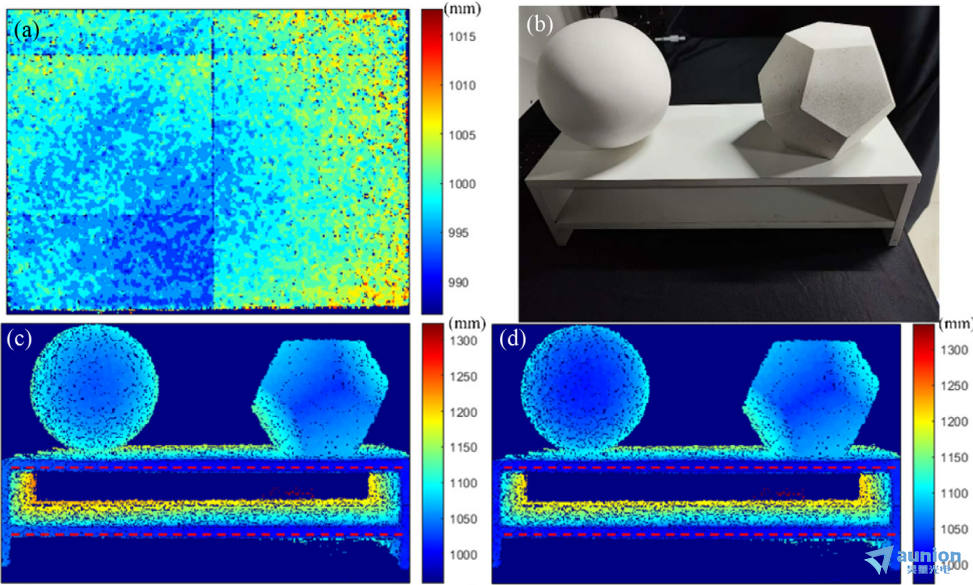

图4：(a)校准白板深度图。(b)实物形象表。(c)补偿前的物体表重建深度图。(d)补偿后的物体表重建深度图。
在红色虚线位置（图5g、5h）进行误差分析，结果显示：

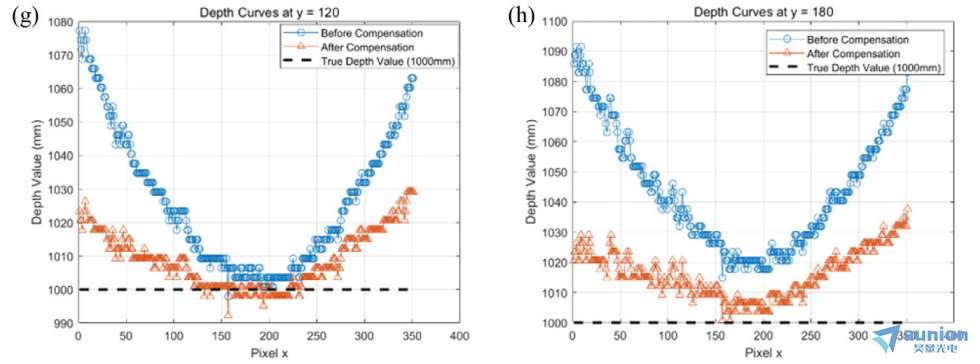

补偿后误差降低超过60%
与白板实验的补偿效果高度吻合，验证了方法的稳定性
4.2 场景二：纵向物体（1厘米方块堆叠的金字塔）
这个场景对精度要求更高。金字塔每一层由1厘米×1厘米的方块堆叠而成，高度差仅为1厘米。
补偿后的重建结果（原文图5f）显示，金字塔的每一层台阶都清晰可辨。深度剖面图（原文图5h）中，每一层的平台清晰可见，证明了系统zui终实现了优于1厘米的深度分辨率。

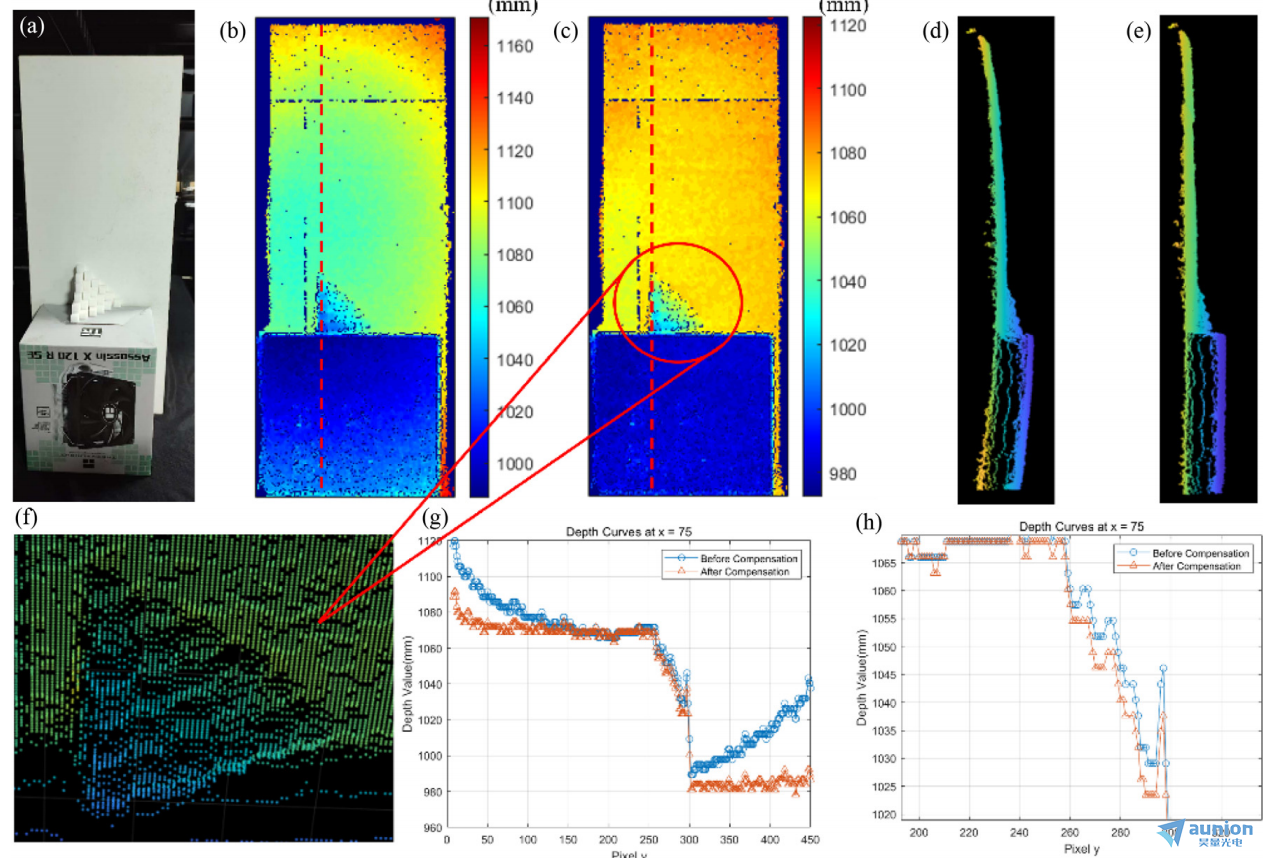

图5：(a)目标的物理图像。(b)补偿前的目标重建深度图。(c)补偿后的目标重建深度图。(d)补偿前的目标重建3D点云。(e)补偿后的目标重建3D点云。(f)立方体金字塔的放大三维点云。(g)沿红色虚线绘制的目标深度曲线图。(h)立方体棱锥的深度曲线图
五、论文的启示与SPAD512²的角色
这篇论文的价值在于：它不仅仅是一个“校准”方法，而是一套基于物理建模的系统性误差补偿框架。
两个误差源——光程差和下降沿展宽——虽然看似独立，但在实际系统中是叠加存在的。论文分别建模、分别补偿，zui终实现了1厘米级的深度分辨率。值得注意的是，这个精度是在5纳秒门宽、18.9皮秒门控步进的条件下实现的，对应的理论极限深度分辨率约为3毫米（论文原文第9页）。这意味着，补偿后系统的实际精度已经接近理论极限。
在整个实验中，Pi Imaging SPAD512²扮演了两个关键角色：
1. 高精度数据获取：512×512的阵列分辨率、可调的皮秒级门控步进，使得光程差的空间分布模式能够被精确捕捉。
2. 信号波形的可观测性：下降沿展宽这种微小的时间效应，只有在SPAD这样的单光子级别探测器中才能被量化——传统ccd或scmos无法分辨皮秒级的时间差异。
这款相机突出的特点是时间门控能力：zui小门宽仅为6纳秒，门控偏移步进可精细到17皮秒，能够以极高的时间分辨率捕捉快速变化的光信号，非常适合激光雷达、三维成像、宽场荧光寿命成像（FLIM）等应用。
在探测性能方面，SPAD512²的峰值光子探测效率达到50%（@520nm波长），暗计数率典型值低于25 cps，噪声极低。像素间距为16.38微米，填充因子在准直光条件下zui高可达100%。其光谱响应范围为400至900纳米，覆盖可见光到近红外波段。
相机的zui高帧率在1bit模式下可达每秒100,000帧（可连续记录1秒缓冲），4bit下半连续模式为5,000 fps，8bit连续模式为400 fps。现内部生成的门信号的曝光上升时间和下降时间（20%80%）均有提升—典型值分别为120皮秒和350皮秒。
相机采用C-mount光学接口，工作时只需一个5V电源适配器和两条USB 3.0数据线，即插即用。配套软件支持1-bit、4-bit以及6至12位时间门控成像模式，并提供相量FLIM处理功能，可通过TCP/IP协议集成到LabVIEW、MATLAB或Python环境中。
现更有SPAD512²的继任者——SPAD Alpha 于2025年发布，将像素规模提升至1024×1024，即超过一百万像素，成为新一代高性能单光子相机。
该相机同样采用时间门控全局快门设计，zui小门宽6纳秒，门控偏移步进17皮秒。其zui高帧率在1bit缓冲模式下可达每秒57,000帧，4bit下半连续模式为3,600 fps，6bit连续模式为920 fps，8bit连续模式为230 fps。像素尺寸为16微米，略小于前代。
在噪声性能上，SPAD Alpha的暗计数率典型值为50 cps，zui高不超过100 cps，暗计数大于1 kcps的像素比例典型值为1.5%。准直光条件下的填充因子典型值为50%，峰值光子探测效率同样为50%（@520nm），光谱响应范围400-900纳米。曝光上升时间和下降时间（20%80%）典型值分别为170皮秒和370皮秒。
相机提供TFLmount或Fmount光学接口选项（用户可选），系统集成方式与前代相同：5V电源加两条USB 3.0线缆。软件功能全面升级，支持1bit、4bit、6至12位时间门控成像，以及相量FLIM实时处理，同样支持TCP/IP远程控制，便于集成到主流实验平台。
结语
从“弯曲的桌面”到“清晰的金字塔”，这篇论文用扎实的实验数据证明了：当SPAD阵列激光雷达系统的误差源被逐一建模并补偿后，其3D重建精度可以接近理论极限。
参考文献：
1. Shi Y, et al. Timegated LiDAR 3D reconstruction error compensation method based on SPAD array camera. Applied Optics, 2025. (DOI: 10.1364/AO.553230)
对于正在使用或考虑使用SPAD阵列激光雷达的研究者和工程师来说，这篇文章提供了一个可复现的误差补偿框架。而对Pi Imaging SPAD512²而言，它再次证明了百万像素级单光子相机在精密测量领域的独特价值——不仅能“看见”，更能“量准”。
