X射线荧光光谱技术在涂层厚度分析中的应用

发布时间:2025-09-03 16:23:24 浏览量:21 作者:Robin

摘要

本文将深入探讨涂层厚度分析仪的工作原理(利用X射线荧光光谱(XRF)技术)、应用领域、相关专li(申请号202211107941.6)、科研成果、实验数据,并结合实际分析图片,为读者呈现一个全面、深入的技术解析。

正文


X射线荧光光谱技术在涂层厚度分析中的应用


在现代工业生产中,产品质量的管理是企业竞争力的重要体现,而涂层厚度的精确测量是保证产品性能和耐久性的关键环节。涂层厚度分析仪作为一种优的检测工具,利用X射线荧光光谱(XRF)技术,实现了对镀层、膜厚和涂层的无损检测,广泛应用于各类行业。本文将深入探讨涂层厚度分析仪的工作原理、应用领域、相关专li(申请号202211107941.6)、科研成果、实验数据,并结合实际分析图片,为读者呈现一个全面、深入的技术解析。


一、工作原理与技术基础


X射线荧光光谱技术是一种基于物质发射特征X射线的分析技术。当样品受到X射线照射时,其内部原子会发生激发并返回基态,释放出具有特征波长的二次X射线。这些荧光X射线的能量和强度与样品的元素组成和浓度密切相关。在涂层厚度检测中,XRF技术通过分析镀层或涂层的特征荧光信号,结合镀层材料与基底元素的相互作用关系,通过量化荧光强度与厚度的关联性,从而计算出其厚度。这一过程无需破坏样品,且能够快速、准确地获得结果。

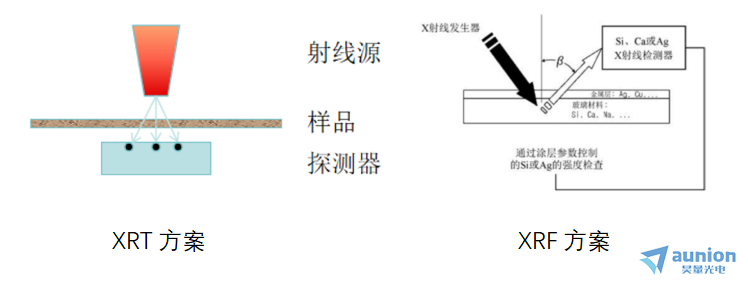

如下图为XRT和XRF方案的示意图


原理计算公式

I/Io=exp[-(μ/p)X],其中,

I:相对于薄膜层的返回信号的强度

Io:相对于基底层的返回信号的强度

μ:薄膜层的衰减系数

p:薄膜层的密度

X:薄膜层的厚度


1.1 X射线荧光光谱技术基础


X射线荧光光谱技术的工作原理基于X射线与物质的相互作用。当X射线光子撞击样品中的原子时,其能量足以将内层电子从原子中击出,留下一个空穴。外层电子会跃迁到这个空穴中,同时释放出能量,这些能量以X射线的形式发射出来,即X射线荧光。不同元素的原子结构不同,因此它们发射的X射线荧光具有特定的能量或波长,这被称为特征X射线。


1.2 涂层厚度测量的原理


在涂层厚度测量中,XRF技术利用特征X射线的强度与涂层厚度的关系进行计算。当X射线穿透涂层并激发基底材料时,基底材料会发射出特征X射线荧光。这些荧光X射线的强度与涂层的厚度成反比,因为涂层越厚,X射线穿透涂层到达基底并激发荧光的几率就越小。通过测量荧光X射线的强度,并结合已知的涂层材料和基底材料的X射线荧光产额,可以计算出涂层的厚度。


二、应用领域与行业案例


涂层厚度分析仪在多个行业中发挥着重要作用,以下是几个典型的应用领域和行业案例:


2.1 电镀和表面处理行业


在电镀和表面处理行业中,涂层厚度分析仪用于测量金、银、镍、铬等金属镀层的厚度。这些镀层通常用于提高产品的防腐蚀性能、装饰性能或导电性能。例如,在汽车制造业中,镀锌钢板被广泛用于防止车身腐蚀。使用涂层厚度分析仪可以快速、准确地测量镀锌层的厚度,确保产品符合质量标准。


2.2 半导体和光伏行业


在半导体和光伏行业中,涂层厚度分析仪用于测量硅氧化物、氮化物及其他功能性薄膜的厚度。这些薄膜在半导体器件和光伏电池中起着关键作用,如作为栅极绝缘层、钝化层或反射层。通过精确测量薄膜的厚度,可以确保器件的性能和稳定性。


2.3 涂料和油漆行业


在涂料和油漆行业中,涂层厚度分析仪用于测量涂层(如油漆、清漆等)的厚度。涂层的厚度直接影响其遮盖能力、耐磨性能和防腐性能。使用涂层厚度分析仪可以优化涂层的施工工艺,减少材料浪费,并提高产品的整体质量。

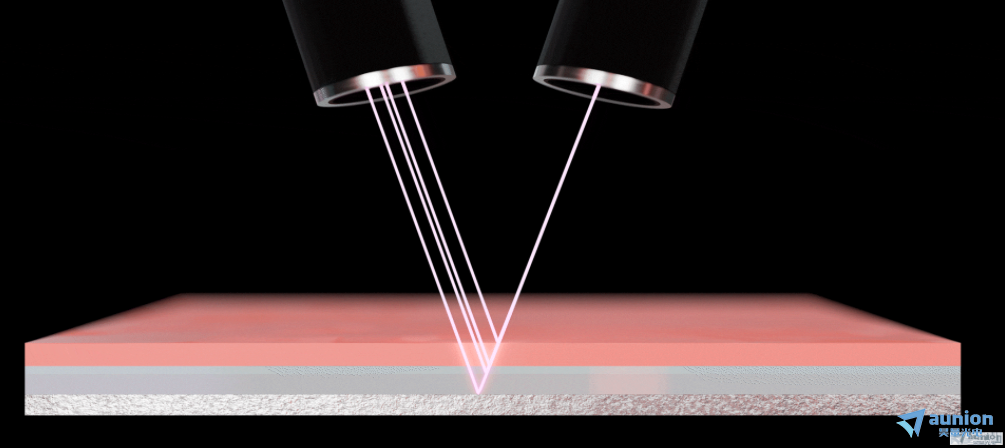

图1展示了使用涂层厚度分析仪测量电镀件涂层厚度的过程。从图中可以看出,分析仪的探头紧密贴合在电镀件表面,通过发射X射线并接收荧光信号来计算涂层的厚度。这种无损检测方法不会对电镀件造成任何损伤,同时能够确保测量的准确性和可靠性。


图1 光路示意图


三、相关专li(申请号202211107941.6)与科研成果


在涂层厚度分析仪的研发和应用过程中,许多企业和科研机构取得了重要的专li(申请号202211107941.6)和科研成果。以下是几个典型的例子:


3.1 X射线测量塑料薄膜厚度的自动标定系统


钛科优控(江苏)工业科技有限公司申请了一项发明专li(申请号202211107941.6),该专li(申请号202211107941.6)公开了一种X射线测量塑料薄膜厚度的自动标定系统及方法。该系统包括X射线发送端和X射线接收端,之间设置有自动校准装置,可实现X射线测量塑料薄膜厚度时的自动标定,提高了测量的标准化、自动化和精度。


3.2 中科院X射线荧光(XRF)微区镀层测厚仪


中国科学院上海应用物理研究所凝聚30多年从事X射线荧光(XRF)技术研究的经验,于1994年研制成功XRF系列微区镀层测厚仪。该仪器采用激光定位技术,能方便地选择样品上任意部位进行精确测量,适用于电子元件、精密机械、钟表眼镜、制笔工艺、珠宝首饰及其它电镀行业。该仪器的研制成功标志着我国在XRF技术领域的自主研发能力达到了国际优的水平。


四、实验数据与性能分析


在涂层厚度检测中,XRF技术展现出了高精度、快速测量和无损检测的优势。以下是一些实验数据和性能分析的结果:


4.1 精度与重复性


通过实验数据对比发现,XRF技术在涂层厚度测量中具有较高的精度和重复性。在多次测量同一涂层样品时,其测量结果的偏差通常小于±1%。这种高精度和重复性确保了测量结果的可靠性和准确性。


4.2 测量范围与分辨率


XRF技术的测量范围通常覆盖从几纳米到几百微米的涂层厚度。同时,其分辨率也较高,可以实现对微小厚度变化的精确测量。例如,在测量金属镀层时,XRF技术可以分辨出几纳米厚的镀层差异。


4.3 多层镀层分析能力


XRF技术还具有多层镀层分析能力,可以实现对多层镀层厚度的同时测量。这对于复杂结构的涂层样品具有重要意义,可以大大简化测量过程并提高测量效率。


图2展示了使用XRF技术测量多层镀层厚度的结果。从图中可以看出,不同镀层的厚度被清晰地呈现出来,且测量结果具有较高的准确性和可靠性。这种多层镀层分析能力为电镀和表面处理行业提供了更为全面的检测手段。


图2 3D和2D示意图


五、未来展望与发展趋势


随着科技的不断进步和应用需求的不断增长,涂层厚度分析仪将朝着更高精度、更快速度和更智能化的方向发展。以下是对未来涂层厚度分析仪发展趋势的展望:


5.1 高精度与智能化


未来的涂层厚度分析仪将采用更优的检测技术和算法,实现更高精度的测量和更智能化的数据分析。例如,结合人工智能和大数据技术,可以实现对测量数据的自动处理和分析,提高测量效率和准确性。


5.2 多功能化与集成化


为了满足不同行业和应用领域的需求,未来的涂层厚度分析仪将向多功能化和集成化方向发展。例如,将XRF技术与其他检测技术(如光学显微镜、电子显微镜等)相结合,可以实现对涂层微观结构和化学成分的全面分析。


5.3 在线检测与自动化


随着工业自动化水平的提高,未来的涂层厚度分析仪将更加注重在线检测和自动化功能。例如,将检测仪器集成到生产线中,实现对涂层厚度的实时监测和自动控制,提高生产效率和产品质量。


六、结论


综上所述,涂层厚度分析仪利用X射线荧光光谱技术为各行业提供了高效、精准的无损检测手段。其在镀层、薄膜和涂层行业中的广泛应用不仅提升了产品质量管理水平,也推动了整个行业的技术进步。对于企业而言,选择合适的涂层厚度分析仪是提高产品竞争力的重要步骤。未来,随着科技的不断进步和应用需求的不断增长,涂层厚度分析仪将朝着更高精度、更快速度和更智能化的方向发展,为工业生产提供更加全面、高效和智能的检测解决方案。
