小型桌面式2D膜厚量测设备

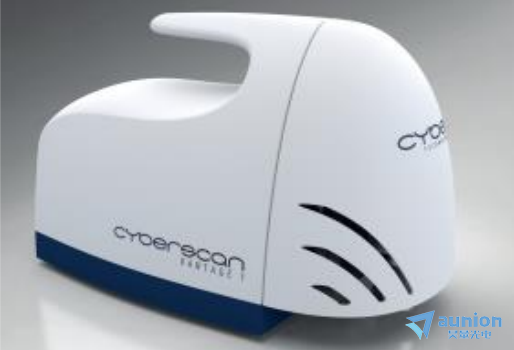

CyberSCAN VANTAGE 1 是一种紧凑型非接触式轮廓测量仪，用于快速扫描任何零件或表面。 该系统集成了白光共焦传感器、由直线电机驱动的运动平台以及用于数据分析处理的主机。 传感器通过扫描物体表面形成高分辨率的形貌轮廓。
其定位为研发实验室与小批量抽检的高性价比非接触测量方案。核心设计聚焦 “纯 2D 线扫描、纳米级精度、小型化”。专为空间受限、以截面轮廓与膜厚为核心需求的场景打造。
产品应用：
典型应用是印刷电路生产中的品质分析和质 量控制，例如基于各种基材的膜厚测量、环氧树脂膜厚、及其他各种印刷电路材料的膜 厚测量。 VANTAGE 1 系统通常用于物体轮 廓高度（如焊料凸点、微透镜和 MEMS 设 备）的几何形貌测量。
印刷产品系统或设备
器件封装
各类型印刷电路
微机电系统
太阳能和燃料电池元件
透明材料或涂层
操作软件：
cyberTECHNOLOGIES公司独有的、基于 Windows操作系统的SCAN SUITE 系列软 件集合系统控制、数据采集和数据分析为一 体， 包括有DIN ISO 标准定义下的轮廓、高 度、平面度、长度和粗糙度等参数分析。

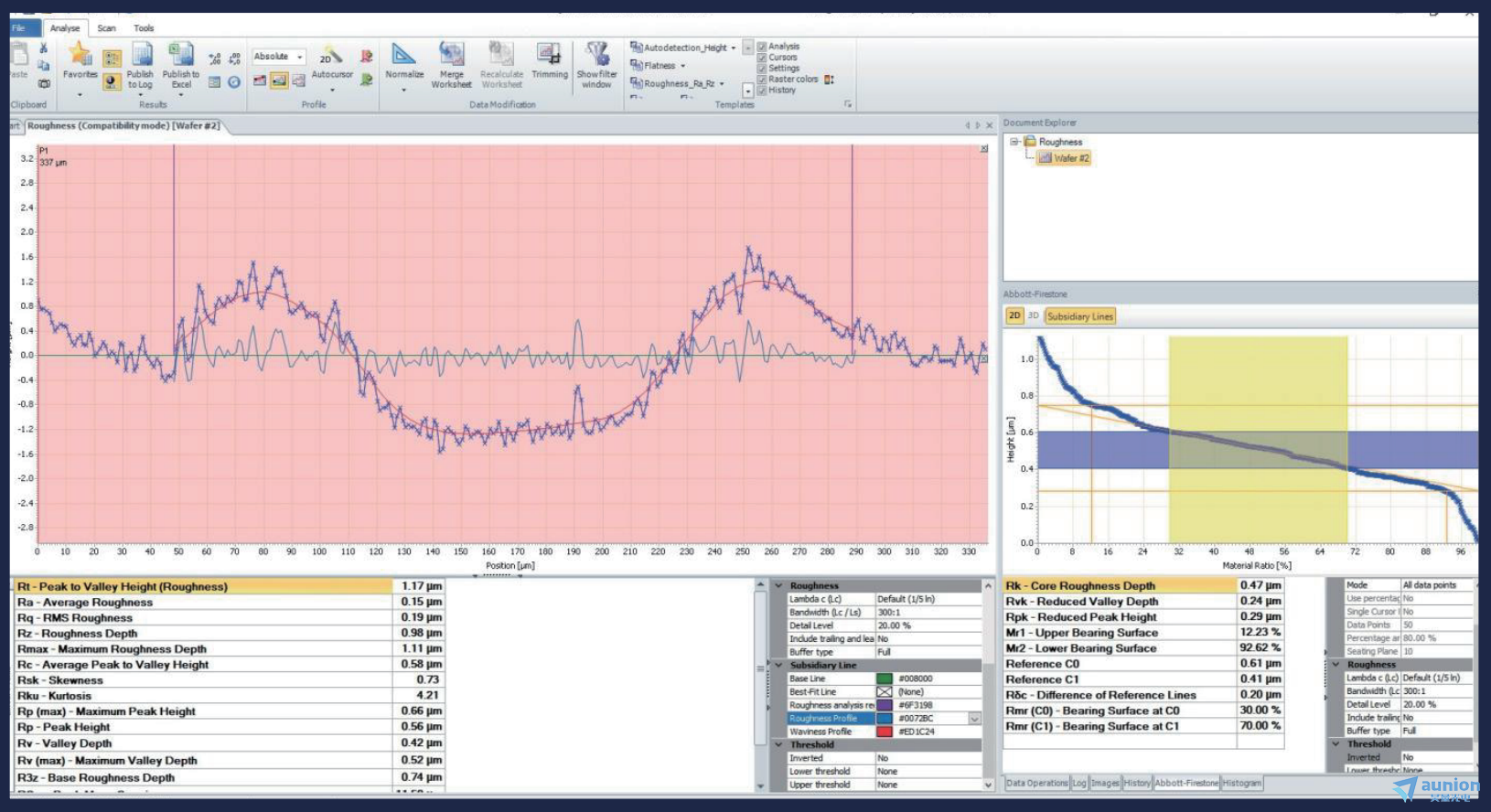

SCAN CT - 简单的测量和强大的分析
SCAN CT 是用于测量和分析表面轮廓的软 件。 它提供全套的的 2D 表面测量参数以及 强大的图像处理滤波算法和补偿方法。
ASCAN - 自动测量程序
ASCAN 旨在让您完全控制重复性测量过程 和数据分析的自动化。
测量程序和分析的自动化
使用任务和模板轻松编程
偏移和对位校正
具有报告功能的内置 SPC 图表 灵活的、 用户自定义的数据输出格式
条形码或用户字段输入
重复单元定义功能
技术特点：
磁线性位移平移台，带传感器单元
y方向行程 50 mm，编码器分辨率 50 nm
白光 共焦传感器 (C-CHR)
分辨率蕞低低达到 8 nm
测量范围蕞大达到 8 毫米
带 LED 照明的集成摄像头，可轻松实现样品 定位和参考点校正
技术规格：
| 尺寸 (L x W x H) | 478 x 246 x 337 [mm] |
| 重量 | 20 kg (44 lbs) |
| 系统控制器 | 包括运动和传感器控制器与USB接口到工控机 |
| 工控机PC | 操作系统：Windows10Pro，配24”显示器 |
| 设备连接 | 以太网，DVD驱动器，USB，键盘，鼠标，DVI和模拟 |
| 电源要求 | 100-240V AC, 50-60 Hz, 2 amps (240 V), 5 amps (100 V) |
| 运行温度 | 20° - 30°C (68 – 86 F) |
| Y轴运动行程 | 50mm (2 in) |
| 蕞小步距 | 1 µm |
| Z轴运动行程 | 50mm (2 in) |
| 传感器 | 白光共聚焦传感器C-CHR, 量测头可更换 |
| 选配量测头 | C-CHR-200 (量程: 200µm / 分辨率: 8nm / NA: 90° +/-45°) C-CHR-1000 (量程: 1 mm /分辨率: 40nm / NA: 90° +/-28°) C-CHR-4000 (量程: 4 mm /分辨率: 160nm / NA: 90° +/-20°) |
