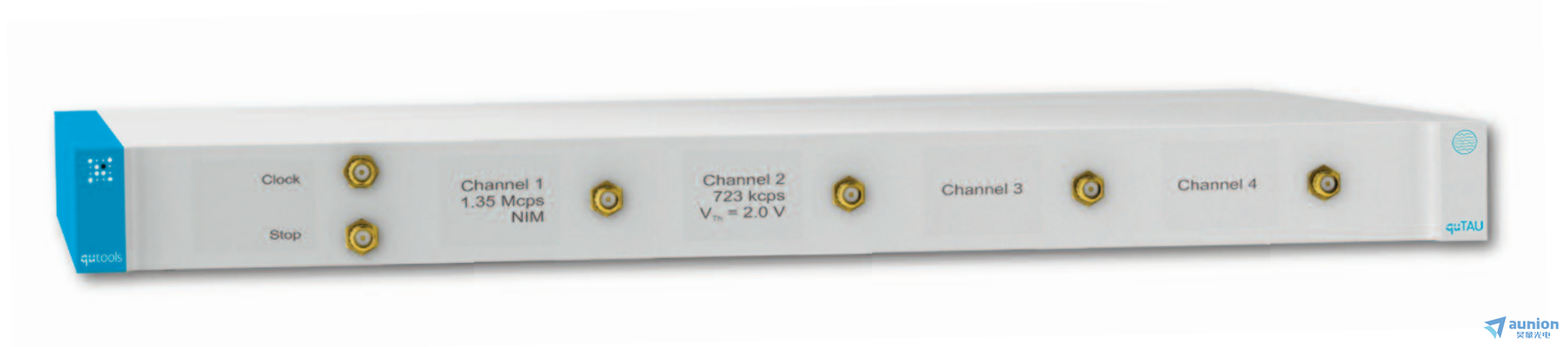

四通道高性价比单光子计数器

超高分辨率时间相关单光子计数器tcspc

----分辨率很高的符合计数器Time Tagger，软件支持符合计数，荧光寿命测试，HBT测试。

关键特性：

• 时间抖动<10 ps(RMS)

• 多个Stop通道，1个Start通道

• 每通道计数率可达100MHz

• 可同时多台设备同步

主要技术参数:

Timetag/ Stop Inputs

Number of channels . . . . . . . . . . . . . . . . 4

Timing resolution (jitter, FWHM) . . . . . . < 25 ps

Timing resolution (jitter, RMS). . . . . . . . < 10 ps

Bin width . . . . . . . . . . . . . . . . . . . . . . . . . 1 ps

Signal levels (threshold comparator) . . -2 .. +3 V

Threshold level resolution . . . . . . . . . . . 1.22 mV

Edge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rising, falling

Termination . . . . . . . . . . . . . . . . . . . . . . . 50 Ohms

Max event rate per channel . . . . . . . . . . 25 Mcps

DNL/INL . . . . . . . . . . . . . . . . . . . . . . . . . . < 1 %

delay range . . . . . . . . . . . . . . . . . . . . . . . -100 .. +100 ns

Delay resolution . . . . . . . . . . . . . . . . . . . 1 ps

Input connectors . . . . . . . . . . . . . . . . . . . SMA

AllTimeTag/Stop channels

Max event rate. . . . . . . . . . . . . . . . . . . . . 100 Mcps

Max. acquisition time . . . . . . . . . . . . . . . 213 days

可变信号输入

此扩展放宽了可处理信号的范围，客户在-2V … +3V范围内可以自定义阈值。每个通道有一个分频器可以处理更高频率周期的信号。

寿命测量软件

此软件可供用户测量分析荧光寿命。配合输入硬件扩展，可以使用高频触发信号。

相关函数软件扩展 (HBT)

此软件专为Hanbury Brown-Twiss 实验开发。软件基于两个输入的探测时间计算g(2)(τ) 函数。标准功能可用于评估关联参数。

输入通道扩展

时钟输入

可以同步一个10 MHz外部时钟，允许的长期精度

设备之间同步

此扩展允许zui多4台quTAG设备同步，这时，等同于zui大16个stop通道共享同一时钟输入和时间基。

虚拟通道/滤波器

此扩展允许自定义滤波器或虚拟通道，例如，符合滤波或虚拟死时间。滤波发生在设备内可以节省USB带宽。

自定义时钟输入

允许使用1 – 100 MHz任意频率作时钟输入

Start作输入通道

Start通道可以转为Stop通道，允许设备拥有完全等同的5个输入通道。

主要应用：

• 量子光学/量子信息/量子通信

• 激光雷达LIDAR

• 荧光/磷光寿命成像

• 荧光相关光谱FCS

• 受激发射损耗显微STED

• 荧光共振能量转移FRET

• 单光子源表征
