2109nm体布拉格光栅(Volume Bragg Grating, VBG)在半导体光刻中的应用

发布时间:2025-09-03 13:42:00 浏览量:28 作者:Jack

摘要

本文介绍了 2109nm 体布拉格光栅(VBG)在半导体光刻中的应用。首先介绍了 VBG 的基本原理、功能特点。重点讲述了RBG 光栅在激光波长基准源(Wavelength Reference)和光路热稳定性监测中、光刻系统滤波等方面的应用,深入分析了 2109nm VBG 在半导体光刻过程中所起的关键作用。讨论了其在提高光刻分辨率、改善光刻精度等方面的优势。同时,还列举了目前市场上主要的VBG厂商(品牌),比对了不同品牌VBG产品的优劣势,以及当前应用中面临的挑战和未来发展趋势。

正文


2109nm体布拉格光栅(Volume Bragg grating, VBG)在半导体光刻中的应用


引言:



本文介绍了 2109nm 体布拉格光栅(VBG)在半导体光刻中的应用。首先介绍了 VBG 的基本原理、功能特点。重点讲述了RBG 光栅在激光波长基准源(Wavelength Reference)和光路热稳定性监测中、光刻系统滤波等方面的应用,深入分析了 2109nm VBG 在半导体光刻过程中所起的关键作用。讨论了其在提高光刻分辨率、改善光刻精度等方面的优势。同时,还列举了目前市场上主要的VBG厂商(品牌),比对了不同品牌VBG产品的优劣势,以及当前应用中面临的挑战和未来发展趋势。


布拉格光栅(VBG)介绍:


VBG(Volume Bragg grating,体布拉格光栅)是一种在透明光学介质(如玻璃、晶体)内部形成的三维周期性折射率调制结构,通过全息干涉或离子扩散技术制备,其光栅周期与入射光波长相当,调制区域贯穿介质内部而非仅表面。

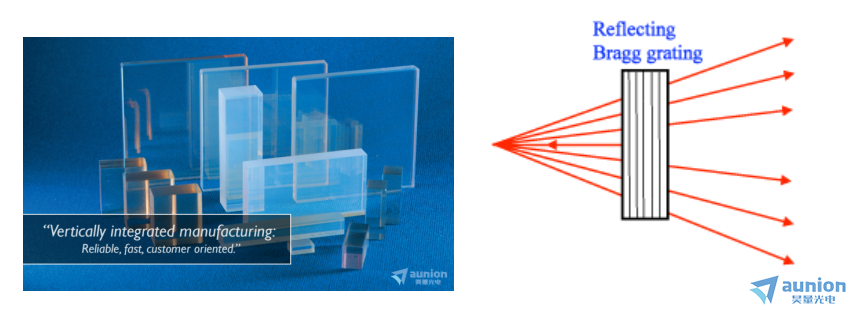

RBG(Reflective Volume Grating,反射式体布拉格光栅)是 VBG 的子类,特指优化为反射模式的体光栅,衍射光沿原路返回,未满足条件的光则透过。RBG光栅具有良好的热稳定性,能承受较高的功率,是目前高能量半导体激光、固体激光器反射镜的可靠选择。根据客户的设计,体布拉格光栅既可以作为全反镜(>99%衍射效率)也可以作为输出镜(10%-90%可选),且光谱半高全宽(FWHM)可以根据需要在0.1-2nm范围内选择,能够很好的实现窄线宽且稳定波长输出,并在高温或高功率环境下保持稳定性。



VBG 可设计为透射或反射模式,衍射效率可达 95% 以上;RBG 专注反射,效率更高(99%),常辅助反射膜增强性能。在激光稳频、光谱滤波、半导体光刻等领域应用广泛,是高精度光学系统的关键元件。


昊量光电提供的2um波段体布拉格光栅(例如1908nm,2090nm,2109nm,2122nm等)是一种高性能反射镜,能够精确的锁定和稳定波长,且可实现高功率的输出。这种波长的光源越来越广泛的作为泵浦源应用在中红外激光领域。



上海昊量光电设备有限公司是美国OptiGrate公司在中国大陆及港澳台地区的正式授权代理商,双方合作已有十几年的历史。OptiGrate提供的VBG,衍射效率超过99.9%,线宽窄,尺寸大,吸收率低。OptiGrate的全系列产品包括透射(TBG)、反射(RBG)和啁啾(CBG)体布拉格光栅。OptiGrate具有垂直整合VBG制造以及优化和开发光热折射(PTR)玻璃和VBG特性的独特能力,是全qiu众多工业制造商和政府承包商的可靠VBG组件供应商。



2um波段体布拉格光栅产品特点:

  • 波长锁定;

  • 高反射率(>99%);

  • 高损伤阈值40 J/cm2 for 8 ns pulses

  • 线宽压窄(0.1-2nm);

  • 热稳定好(Up to 400℃);

  • 波长可定制(1.9um-3um波段);

  • 偏振不相关;



2um波段体布拉格光栅参数设置:

  • 中心波长:1.9-3um波段(例如1908nm, 2090nm, 2109nm, 2122nm等);

  • 衍射效率:10%-99% ;

  • FWHM:   0.1-2nm;

  • 尺寸大小:8mmx 6mm (可选择具体尺寸);


VBG/RBG在半导体光刻中的具体应用


近期某研究成果显示,2109nm RBG 光栅在激光波长基准源(Wavelength Reference)和光路热稳定性监测中起到了重要的作用。通过优化光栅的布拉格波长匹配和衍射效率(90-99%),实现了半导体光刻中激光光源的线宽压缩至 < 100kHz。实验验证了光栅在高温环境(400℃)下的热稳定性,其波长漂移量 < 0.005nm,为极紫外(EUV)光刻系统的光路校准提供了关键技术支持。


(一)激光波长基准源(Wavelength Reference)


2109nm RBG 通过波长锁定、线宽压缩、模式控制等核心功能,为半导体光刻提供了高稳定性、高单色性的激光波长基准。其与光刻工艺的深度协同(如光刻胶匹配、光路集成)进一步提升了整体系统的精度和可靠性。随着光刻技术向更小线宽(如 5nm 以下)发展,RBG 的精密光学特性将持续成为波长基准源的关键技术支撑,推动半导体制造工艺的革新。



波长锁定:VBG/RBG 光栅可放置在激光谐振腔内,利用其对特定波长的高反射特性,将激光波长锁定在 2109nm。这是因为 RBG 光栅基于布拉格衍射原理,能反射符合布拉格条件的光波信号,而其他波长信号基本不被反射。通过精确设计和制作光栅,使其中心波长为 2109nm,可确保激光器输出波长的稳定性,为激光波长基准源提供稳定的波长参考。在激光谐振腔中,RBG 作为腔镜时,可将波长漂移控制在 ±0.05nm 以内,显著优于传统激光二极管的波长稳定性(通常为 ±0.5nm 以上)。

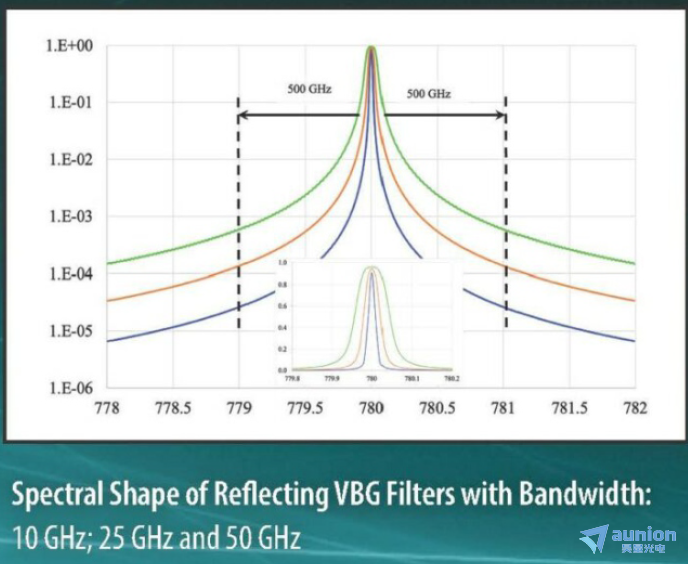

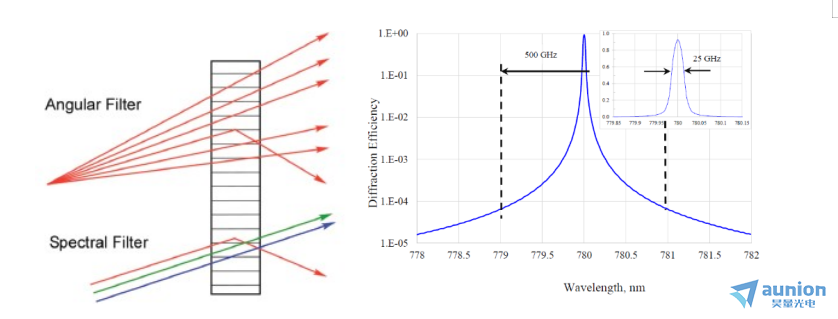

窄线宽输出:激光波长基准源通常需要有窄线宽的输出,以提高波长的精度和稳定性。2109nm VBG 光栅具有较窄的光谱带宽。例如,某些 RBG 光栅的带宽可达到 10GHz 甚至更窄。线宽压缩的物理机制源于 RBG 对光的角度选择性。只有入射角严格匹配布拉格条件的光才能被反射,其他角度的光被滤除。从而可以对激光光谱进行滤波,只允许特定波长范围的光通过,抑制其他波长的光,从而压缩激光的线宽,使激光波长基准源输出更窄线宽的激光,提高波长基准的精度。


模式选择:在激光谐振腔中,RBG 光栅可用于纵模横模选择。它能够根据光栅的参数和激光的特性,选择性地反射或透射不同模式的光,使得只有特定模式的光能够在谐振腔中振荡并输出。通过这种方式,可确保激光波长基准源输出单一模式或特定模式组合的激光,提高激光的质量和稳定性,为精确的波长基准提供保障。VBG的模式选择功能对光刻的套刻精度提升极为重要。当激光模式不稳定时,光束指向性和能量分布的波动会导致多次曝光的图案错位。RBG 通过稳定模式,可将套刻精度提升至 ±10nm 以内,满足先jin制程对多层堆叠结构的对准要求。



在某先jin光刻设备中,2109nm RBG 作为激光波长基准源时,与固体激光器结合实现了以下性能提升:波长稳定性:从初始的 ±0.3nm 提升至 ±0.05nm;线宽压缩:从 1.2nm 压窄至 0.08nm;光束质量:M2因子从 1.8 优化至 1.18;光刻分辨率:从 50nm 提升至 40nm,套刻精度从 ±15nm 提升至 ±8nm。这些数据直接证明了 RBG 在光刻系统中的实际价值,尤其在纳米级图案制造中不可或缺。



(二)光路热稳定性监测


在半导体光刻系统中,光路热稳定性是决定光刻精度(如线宽控制、套刻精度)的核心因素之一。激光传输路径中的光学元件(透镜、反射镜、谐振腔等)会因环境温度波动、激光功率损耗(如吸收、散射)或机械振动产生微小热变形,导致光路偏移、介质折射率变化或光程差波动,zui终引发成像模糊、图案错位等问题。2109nm RBG/VBG 通过其热敏感性、分布式监测能力及实时响应特性,成为光刻光路热稳定性监测的核心元件。它不仅能精确量化温度变化对光路的影响,还能与闭环系统联动实现动态补偿,从根本上抑制热扰动对光刻精度的破坏。在先jin制程(如 3nm 及以下)对 “纳米级精度” 的严苛要求下,体布拉格光栅VBG/RBG 的监测作用将愈发关键,推动半导体光刻向更高分辨率、更高稳定性迈进。



热敏感性:VBG具有热膨胀效应和热光效应:温度升高会导致光栅材料(如石英、特种玻璃)膨胀,使光栅周期Λ增大;温度变化会改变介质的极化率,导致折射率n发生漂移(通常表现为温度升高,n增大)。两者的协同作用会使 RBG 的反射波长λ随温度线性偏移(典型灵敏度为 5-50pm/K,具体取决于材料和工艺)。在光刻光路中,RBG 可被集成于关键节点(如激光谐振腔输出端、透镜组之间或掩膜版附近),其反射波长的实时偏移量直接对应光路局部温度的变化- 通过监测λ的漂移,即可反推光路的热扰动幅度。



分布式监测:EUV光刻系统光路是一个复杂的多元件系统,不同节点的热扰动来源不同(如激光器谐振腔的热积累、透镜的吸收发热、环境气流导致的局部温差)。2109nm RBG 可通过 “多点集成” 实现分布式热监测:

激光谐振腔内集成 RBG:用于监测激光器自身的热稳定性(如泵浦源发热导致的腔长变化);

透镜组放置 RBG:用于捕捉透镜吸收激光能量后的局部温度变化;

掩膜台部署 RBG:用于监测掩膜吸收曝光光后的热变形(尤其在高功率深紫外光刻中,掩膜热变形是套刻误差的主要来源之一;



通过对比不同节点 RBG 的波长偏移数据,可绘制光路的热分布图谱,定位热扰动的源头(如某块透镜吸收过高、冷却系统失效),而非仅监测整体温度变化,大幅提升了故障排查与补偿的针对性。



在某 7nm 光刻设备中,研发团队在光路中集成了 3 个 2109nm RBG(分别位于激光器输出端、缩倍透镜组、掩膜台),配合光谱仪闭环控制系统实现热稳定性监测与补偿:未启用 RBG 监测时,因环境温度波动(±1℃)和激光功率波动(±2%),光路热扰动导致线宽偏差达 ±3nm,套刻误差达 ±5nm;启用 RBG 监测后,系统可实时捕捉 ±0.05K 的温度变化,通过温控和位移补偿,线宽偏差控制在 ±1nm 内,套刻误差降至 ±2nm,良率提升约 15%。



 不同品牌VBG对比:


品牌

核心参数

优势

劣势

OptiGrate

- 中心波长:1.9-3um波段(1908nm.2109nm,2122nm等)
- 带宽(FWHM): 50pm-1nm
- 反射率:>99%
- 损伤阈值:5-10J/cm²

- FWHM:   0.1-2nm;
- 温度敏感性:5pm/K

-高损伤阈值;

-窄线宽(0.1-2nm);

-稳定好;

-波长可定制(1.9um-3um波段);

-偏振不相关;



-尺寸较大(典型 50×50×10mm),

- 成本较高(约$7,000)
- 供货周期长(3 个月)

Raysung

- 中心波长:2109nm
- 反射率:>90%
- 温度敏感性:10pm/K
- 尺寸:25×25×5mm
- AR 涂层:<0.5%

-高温度稳定性较高
- 小尺寸设计,适配紧凑光路
-成本低(单价约$6,000-$7,000)

- 反射率略低

- 长期稳定性数据不足
- 高功率下易出现偏振畸变

Jenoptik

- 中心波长:2109nm
- 带宽:0.1-1nm(可调)
- 温度敏感性:8pm/K
- 尺寸:40×40×8mm

1. 波长可调谐(支持 0.1-1nm 连续调节)
2. 集成角度补偿设计;

- 调谐速度慢;

- 价格高(>$50,000);

- 生产周期6个月;


总结与展望:



2109nm RBG 光栅在半导体光刻的多个关键环节,已展现出卓越的性能和独特的应用价值。其基于布拉格衍射原理,在光路热稳定性监测方面,凭借对温度敏感致使反射波长漂移的特性,实现对光路温度变化的精准感知,窄带滤波特性又进一步提升了监测分辨率。在激光波长基准源里,能精准锁定 2109nm 波长,有效压缩线宽,优化光束模式,为光刻提供稳定且高质量的光源。



展望未来,随着半导体光刻向 3nm 及以下更先jin制程迈进,对光刻精度的要求愈发严苛,2109nm RBG 光栅也将迎来更多机遇与挑战。一方面,需要持续优化制备工艺,将刻线精度的位置误差控制得更低,提升均匀性,进一步降低图案失真率,以满足更高精度光刻需求。另一方面,在尺寸上,会朝着适配不同光刻场发展,无论是实验室小尺寸需求,还是大尺寸光刻的单次大面积曝光需求,都要做到更好的兼顾 ,从而在半导体光刻领域发挥更为关键的作用。


了解更多2109nm体布拉格光栅详情,请访问上海昊量光电的官方网页:

https://www.auniontech.com/details-2161.html


更多详情请联系昊量光电/欢迎直接联系昊量光电

关于昊量光电:

上海昊量光电设备有限公司是光电产品专业代理商,产品包括各类激光器、光电调制器、光学测量设备、光学元件等,涉及应用涵盖了材料加工、光通讯、生物医疗、科学研究、国防、量子光学、生物显微、物联传感、激光制造等;可为客户提供完整的设备安装,培训,硬件开发,软件开发,系统集成等服务。

您可以通过我们昊量光电的官方网站www.auniontech.com了解更多的产品信息,或直接来电咨询4006-888-532。
