利用量子级联激光和超灵敏麦克风对爆炸物进行对峙光声探测(一)

发布时间:2024-12-11 10:53:38 浏览量:531 作者:Leon

摘要

光声效应在一个多世纪前被发现,并于1880年首次报道。这种效应包括两个步骤:(1)通过吸收调制光产生热量和(2)通过随后的热膨胀产生声音。它被认为是光谱研究中评价固体、液体和气体的一种灵敏技术。PA光谱已被广泛应用于化学检测、材料研究、生物医学成像等领域。

正文


利用量子级联激光和超灵敏麦克风对爆炸物进行对峙光声探测(一)


早在几年,使用高功率中红外激光源(如CO2激光器或光学参量振荡器)进行化学检测已有报道。一项早期的研究,作者将其命名为光声探测和测距(PADAR),展示了利用PA效应对气体蒸气进行对峙探测和测距。近年来,对峙PA检测也应用于凝聚态介质和液体。利用光热效应对爆炸物进行对峙探测已有报道。该技术通过监测爆炸样品在CO2激光照射下的温升,实现了对峙检测。然而,在演示中,为了增加热对比度,避免焦平面阵列(FPA)的热饱和,将含有炸药的土样放置在平台上,并以天空为背。在实际的现场操作中,地面或背景温度很容易使FPA饱和,从而难以区分温差。在另一项研究中,基于PA效应变化的对峙爆炸检测被报道为bbb。在那项研究中,石英音叉被用作中红外探测器,用于探测来自覆盖有爆炸性化学物质表面的反射光。该技术依靠良好的目标表面反射,为音叉振荡模式激发提供足够的返回中红外光子。同样,在实际的野外作业中,在目标地点可能无法获得接近完全垂直的反射平面。需要一个超高灵敏度的中红外探测器来检测弱后向散射信号,衰减率为1∕r2,其中r为检测距离。


另一方面,我们利用超灵敏的麦克风来检测目标样本直接产生的PA信号。我们的技术不依赖于中红外光反射或后向散射;因此,在目标位置附近的任何地方都不需要反射面。地温也不影响我们的测量结果。此外,由于声检测机制是测量压力波振幅,因此信号强度衰减与1∕r相关,而不是与1∕r2相关。声波测量具有1∕r的依赖关系,有利于延长探测距离。为了增强信号和抑制环境噪声,我们可以进一步使用声阵列波束形成技术。由于麦克风或麦克风阵列的成本可以比中红外fpa低得多,因此可以以相对较低的成本获得高性能的大型声学阵列。这里提出的PA对峙检测技术可以经济有效地实现并应用于大多数环境,没有许多限制或特殊要求,这与迄今为止演示的其他技术不同。


zui近,我们展示了使用中红外QCL和驻极体麦克风在室温和大气压下超过41英尺的气体蒸汽的直接僵局PA检测。由于三硝基甲苯(TNT)等爆炸性化学品的超低挥发性,本研究主要针对固体相TNT粉末进行研究。在这些方案中,当中红外QCL输出光聚焦在TNT样品上时,通过激光加热效应和固体样品与周围空气之间的热耦合产生声波。然后使用超灵敏的麦克风在距离外直接检测产生的PA信号。


凝聚态物质的声压检测理论可分为两类:(1)在凝聚态物质中产生热量,随后在周围空气中产生声音,由麦克风检测;(2)在凝聚态物质中产生热量和声波,由压电换能器检测声音。我们的研究属于第1种情况,固体TNT被入射的中红外QCL光加热,并在露天中产生声波并由麦克风检测。


在第1个场景中,关于PA信号的产生有两种综合影响。第1个过程涉及凝聚态物质的热膨胀和收缩,并随后将振动运动传递给周围的空气。二是从冷凝物到周围空气的周期性热流和随后的空气膨胀/收缩。然而,rosencwaaig和Gersho发现第1效应太小,PA波的主要来源是凝聚态物质向周围空气的反复换热。在他们的研究中,一个完整的模型,被称为Rosencwaig-Gersho理论,导出了从PA细胞中的固体生成PA的模型。扩声信号由入射光功率、材料吸收系数和扩声电池的几何形状决定。开放环境中的PA理论与PA单元中的PA理论不同,因为它不依赖于单元的几何形状。然而,Rosencwaig-Gersho理论也可以应用于开放环境PA理论的研究,但需要做一些修改。


后来,基于同样的理论,Harris等人研究了开放环境下PA对凝聚态物质的影响,得出PA信号与激光脉冲能量和逆探测距离[12]线性相关的结论。我们将省略PA信号的详细表达式,将研究中的简化表达式重写为:



式中B为比例常数,α为材料吸收系数,E为激光脉冲能量,R为探测距离。


本文将对脉冲激光激发固体物质PA信号的产生进行现象学描述。在我们的实验中,TNT样品以粉末形式放置在不吸收我们QCL波长的硅片上。总共1毫克TNT粉末均匀地散布在约1平方毫米的区域。在密度为1.654 g∕cm3的情况下,固体TNT桩的厚度约为L ~ 0.6 mm。


假设激光器在脉冲条件下工作,初始脉冲能量为E0。该材料在激光波长处的吸收系数为α。在上述假设条件下,忽略反射和散射,目标介质吸收的能量为



αL < 1时,大部分脉冲能量被吸收,Eabs≈E0;在αL≪1的情况下,吸收能量为Eabs≈αLE0。在我们的研究中,由于TNT样品的强中红外吸收和较厚的深度,大部分入射光被认为被吸收了。假设非辐射松弛在此过程中占主导地位;因此,大部分被吸收的能量转化为热能。在系统对环境不做功的情况下,单位体积内热力学能的变化量与系统温度的变化量成正比。因此,吸收的能量与目标介质中的温升



其中Cp是材料的比热,ρ是材料的密度,V是激光辐射照射的体积。

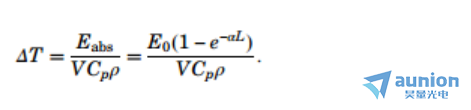

因此,我们计算了介质中的温升



介质中的温度升高会加热周围的空气,引起周围空气的温度升高,如ΔTair所示。


此外,周围空气温度的升高与固体样品温度的升高成正比ΔT。因此我们有



根据理想气体定律,周围空气中相应的压力变化与温度上升成正比,由



这里N是空气中每单位体积气体分子的数量,kB是玻尔兹曼常数。由于激光是在脉冲条件下调制的,周围的空气产生压力膨胀和收缩,从而产生声波。值得指出的是,在此过程中,由于热膨胀,入射光对样品的照度也会发生变化。然而,与热传递引起的温度变化相比,这种影响很小。


从上面的分析可以看出,表达式与之前的研究相似。脉冲激光诱导的PA信号强度与激光脉冲能量成正比。如前所述,随着声波的传播,信号强度随1∕r关系衰减;因此,扩音信号的距离测量与检测距离成反比。
