精密磁悬浮系统的磁场测量技术挑战与解决方案

工业机械：超高速离心机（转速可达50,000 RPM以上）、涡轮分子泵、无油压缩机等设备需要完全无接触的支撑系统，以避免传统机械轴承带来的磨损和润滑污染。例如，在半导体制造中，磁悬浮真空泵能彻底消除润滑油对晶圆的污染风险。



能源装备：飞轮储能系统依赖磁轴承实现近乎零摩擦的能量存储，而新一代风力发电机采用磁悬浮主轴可大幅降低维护成本并延长使用寿命。



交通与航天：磁悬浮列车（包括EMS和EDS系统）需要精确的磁场控制来实现稳定悬浮，卫星动量轮则依靠超静音磁轴承来保证姿态控制的精确性。



这些应用对磁轴承系统提出了极高的要求，任何性能不足都可能导致严重后果，如：



动态响应不足：磁轴承系统本质上是一个闭环控制系统，其稳定性直接取决于反馈信号的实时性。传统磁场传感器的带宽往往有限（通常低于100Hz），难以捕捉磁场的快速变化。在高速旋转机械中，这种延迟会导致控制系统的相位裕度不足，进而引发转子失稳。研究表明，在接近临界转速时，控制延迟可使振动幅度增加30%以上。



空间分辨率低：磁轴承的气隙磁场分布往往存在局部不均匀性，特别是在多极磁轴承中。若传感器无法精确测量这些微观变化，控制系统将无法及时补偿，导致气隙波动超过10μm。这种波动不仅影响旋转精度，还会产生有害的谐波振动，加速机械疲劳。



温度漂移问题：工业环境中的温度波动会显著改变磁材料的特性，进而影响磁场分布。缺乏有效温度补偿的传感器会导致测量误差随时间累积，在长时间运行后可能完全偏离标定值。例如，某些霍尔传感器的灵敏度温度系数高达0.1%/°C，在温差50°C的环境中可产生5%的测量偏差。



电磁干扰敏感性：磁轴承系统通常工作在强电磁噪声环境中（如变频器附近）。传统传感器易受正交磁场和共模干扰影响，导致信号信噪比恶化。这种干扰可能掩盖真实的磁场变化，使控制系统误判运行状态。



微观磁场解析能力：传感器必须具备足够高的空间分辨率，以捕捉气隙磁场的微观变化。通常要求探测区域小于1mm²，且能够区分相邻磁极的边缘效应。



在磁轴承控制系统中，磁场传感器扮演着"感官神经"的角色。其测量精度直接决定了：

控制精度：磁场信号的微小误差会被控制系统放大，导致不必要的校正动作

稳定性裕度：低质量信号会压缩系统的稳定边界

能效表现：不准确的磁场测量会导致过度励磁，增加能耗



这就要求在这些领域使用的特斯拉计，能够解决磁轴承系统对其的性能要求，如：



1、动态范围：典型磁轴承系统的控制带宽通常在500Hz-2kHz范围内、采样延迟、传输延迟和处理延迟都需要zui小化，时延过大会导致相位裕度不足，引发系统振荡，从磁场变化到控制输出的闭环延迟必须控制在1ms以内、并且需要保持足够的信号带宽同时抑制高频噪声，过度的滤波会导致相位失



2、多轴同步测量：现代磁轴承越来越多采用三维磁场控制策略，需要传感器能同时测量Bx、By、Bz三个分量，且各轴间的串扰小于1%。



3、三轴一体化设计（空间分辨率）：微型化封可直接嵌入狭窄气隙，解决传统分立探头空间不足的痛点；硬件级同步采样（时延<1μs）确保三轴数据严格同步，避免控制相位误差；集成化架构简化布线并内置抗干扰设计，显著提升系统可靠性。



4、环境鲁棒性：温度补偿功能，将温漂控制在0.01%/°C以内、抗电磁干扰设计，抑制正交磁场影响、机械坚固性，耐受振动和冲击



在剖析了磁轴承与磁悬浮系统的关键技术需求后，我们可以感受到要在动态范围、体积、空间分辨率和环境适应性等方面实现突破，磁场测量方案必须满足一系列近乎苛刻的技术指标。因此解决方案趋向于采用高度集成的三轴测量技术——采用这类设计将通过多项关键功能模块智能整合，在保证测量精度的同时，显著提升了系统的整体性能。

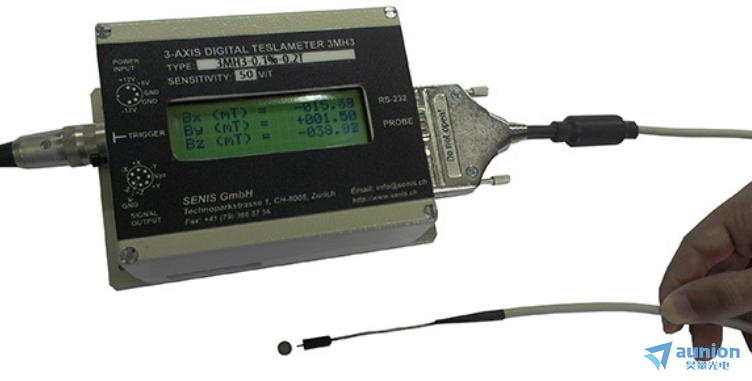

昊量光电在售的高度集成的高精度三轴一体特斯拉计—3MH3系列

可以满足上述近乎苛刻的技术指标，如：



动态范围：测量设备1kHz或5kHz的有效带宽恰能覆盖所需控制频段，并且将时延控制在1ms以内，既确保了基础控制回路的稳定性（维持45°以上的相位裕度），又通过优化的信号处理算法有效提取了关键频段的磁场特征。



空间分辨率和尺寸：

探头尺寸zui小1mm²：精确解析气隙磁场微观分

三轴独立测量：Bx、By、Bz同步输出，串扰<0.5%



环境适应性：

温度补偿：内置温度传感器，实现0.005%/°C的温漂控制

抗干扰设计：采用差分信号处理和屏蔽电缆，CMRR>80dB



工业可靠性：

全密封结构：IP67防护等级，耐受油污和粉尘

振动耐受：可通过5Grms随机振动测试

并且昊量光电在针对不同应用场景，推出了针对化的传感器选型：

1. 常规工业磁轴承：标准版3MH3A3D

2. 超高速应用：定制高带宽版本（可达5kHz）

3. ji端环境则需特殊定制版本



磁轴承技术的发展正在突破传统机械系统的极限，而精确的磁场测量是实现这一突破的关键基础。通过深入理解控制系统与测量设备的参数匹配关系，我们的设备不仅能够优化现有系统的性能，更能为下一代超高速、超精密磁悬浮装备的开发奠定技术基础。

未来，随着新型传感材料、智能信号处理算法和封装技术的融合发展，磁场测量技术必将实现更大的性能突破，推动磁轴承系统在更广泛的工业领域创造价值。这一演进过程，正是精密测量技术与现代工业需求相互促进、共同发展的生动体现。
