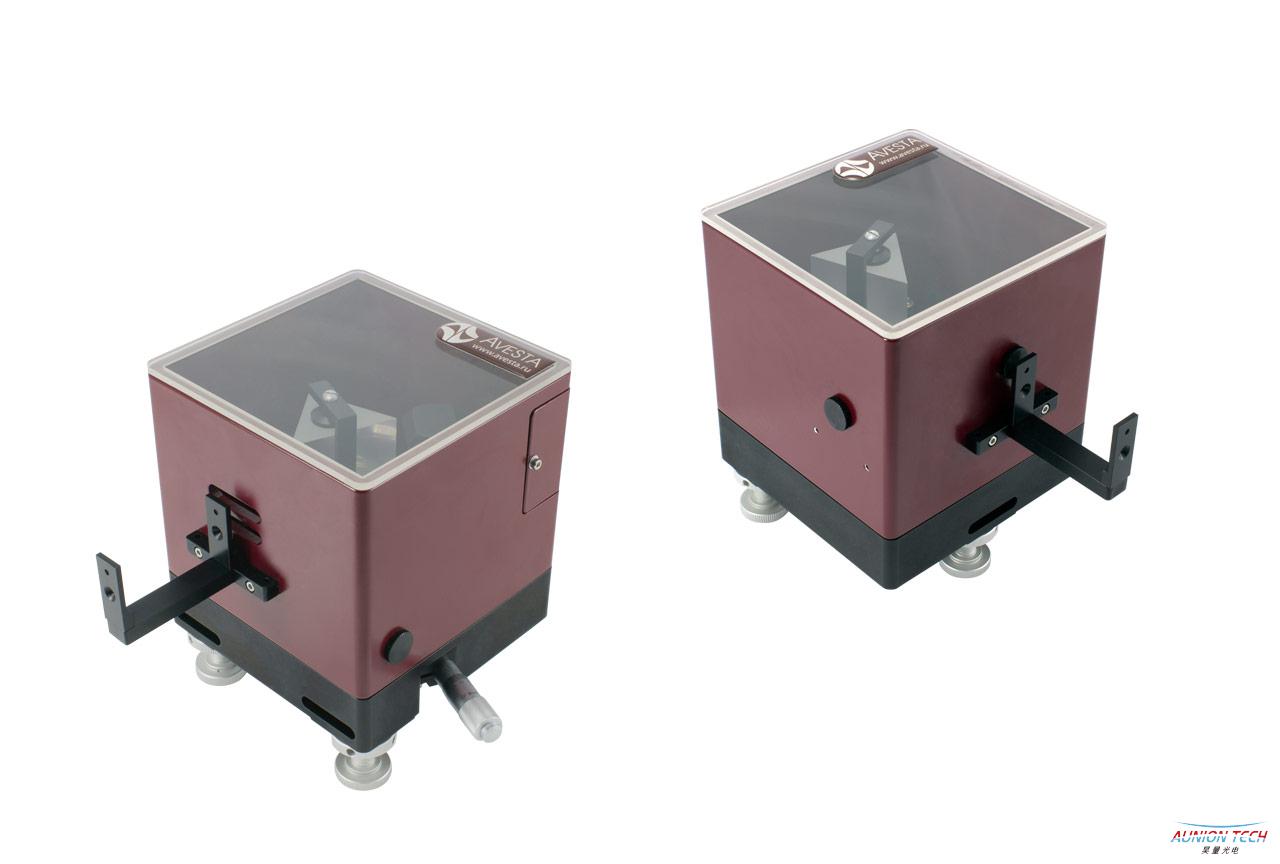

色散补偿器
棱镜色散补偿器通过在光学方案中引入用户定义的二阶群速度色散(GVD)量,对飞秒光脉冲的持续时间提供了广泛的控制。它可以补偿由于光学器件(如透镜和物镜)的正GVD引起的脉冲展宽,这对多光子飞秒显微镜来说是至关重要的。
由于不同波长的折射率或色散不同,在任何介质(包括透明介质)中的传播都会影响超短激光脉冲的时间特性。色散使飞秒激光脉冲的宽带频谱的不同部分以不同的速度传播,并在时间上相互分离。例如,玻璃在显微镜物镜中的二阶色散可以将30-fs转换受限的激光脉冲拉伸到150甚至300 fs。这种拉伸在科学上是不可接受的,因为它会导致强度和时间分辨率的降低。幸运的是,有几种方法可以补偿透射光学元件引入的材料色散的影响。简单的方法是使用棱镜色散补偿器,它引入了相同数量的群速度色散(GVD),但与光学方案相反的符号(负GVD)。
产品特点:
二阶群色散GVD量: +16500 fs^2 to -13800 fs^2 @800nm
具有灵活的棱镜间距
多光子显微镜和光谱学的理想工具
APC Kit FS | APC Kit DF | APC Pro FS | APC Pro DF | |
Prism material | fused silica | dense flint | fused silica | dense flint |
Wavelength | 700-900* nm | |||
GVD range of dISPersion compensator at 800 nm | user-defined, tuning range width 13000 fs2 | user-defined, tuning range width 30000 fs2 | from +6900 fs2 to -1630 fs2 ** | from +16500 fs2 to -13800 fs2 |
Transmission | >90% @800 nm | |||
Polarization | linear, horizontal*** | |||
beam diameter | up to 4 mm | |||
Dimensions | two units, 165*180*129 mm each | 410*324*186 mm | ||
* - other wavelength ranges are available upon request; | ||||
** - tuning range can be shifted to (+5700 fs2 to -2830 fs2) upon request; | ||||
*** - vertical polarization upon request. |
产品标签:色散补偿,棱镜对,脉冲压缩,脉冲展宽,双子显微镜,双光子吸收自相关仪
