   啁啾体布拉格光栅(fs/ps脉冲压缩器)


摘要:脉冲展宽器和压缩器是一种特殊的反射型布拉格光栅。由于在光束传播的方向上光栅的周期逐渐发生变化,当光从一个方向入射时,激光脉冲将在时间上进行展宽;当光沿相反方向传播时,激光脉冲将在时间上被压缩。啁啾体布拉格光栅产品专为飞秒及皮秒脉冲展宽和压缩而设计。


在目前的光栅市场中,传统的刻痕光栅只能承受10W以下的平均功率,而光纤光栅也不能承受较高的功率密度。所以,现在的高功率啁啾脉冲放大(CPA)多依赖于电介质衍射光栅进行脉冲的压缩。但是,这种电介质光栅仍然具有与传统光栅同样的缺点:体积较大、偏振敏感性强、光学设置复杂等。为了克服这些缺点,就需要重新寻找一款新型的脉冲展宽器和压缩器。终于,科研工作者通过对高分子材料——光敏玻璃(Photo-Thermo-Refractive glass简称 PTR)的加工,成功的研制出了大孔径啁啾体布拉格光栅(CVBG 上海昊量光电设备有限公司-中国地区代理商)用于啁啾放大技术(CPA)的脉冲的展宽和脉冲的压缩。基于啁啾体布拉格光栅(CVBG)( 上海昊量光电-中国区域代理商)设置的高功率光纤啁啾脉冲放大(CPA)系统如图1所示:

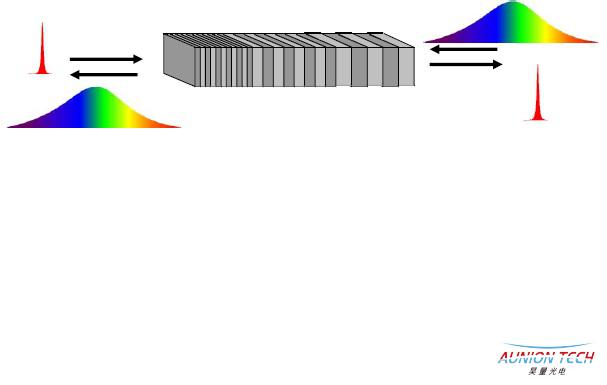

啁啾体布拉格光栅(CBG)工作原理示意图:



主要参数:

光谱带宽(FWHM):1-100nm

工作范围:800-2500nm

厚度: 10-50mm

展宽时间:10-500ps

效率: 从70% 到95%

孔径:5mm x 5mm , 大至30mm x 30mm



标准产品:

中心波长:1030nm

光谱带宽(FWHM):6,8,10nm等

衍射效率:>85%

光栅厚度: 35-50mm

展宽时间(FWHM): ~ 150ps

分散率:~ 6,10,60ps/nm(线性)

压缩脉冲持续时间:< 200fs


产品优势:

体积小巧,容易操作使用;

稳定性高,且易清洁;

高损伤阈值(>5J/cm2,1064nm,10ns)

光束质量好(<1.4 ,可达<1.3)

高衍射效率,可大于90%

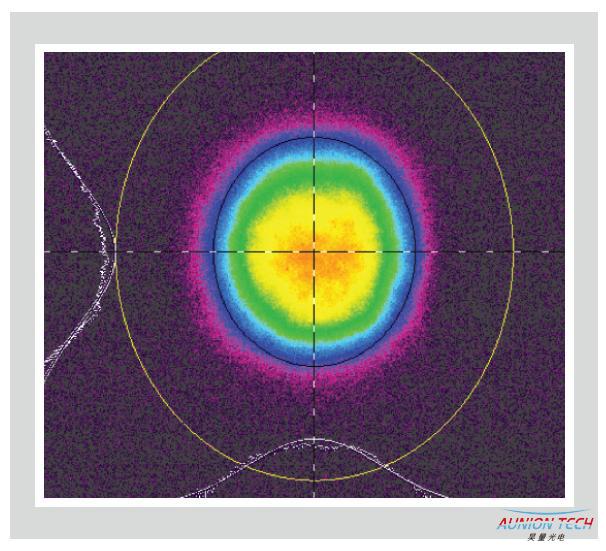

脉冲激光通过30mm展宽及30mm压缩啁啾光栅后的光束分布

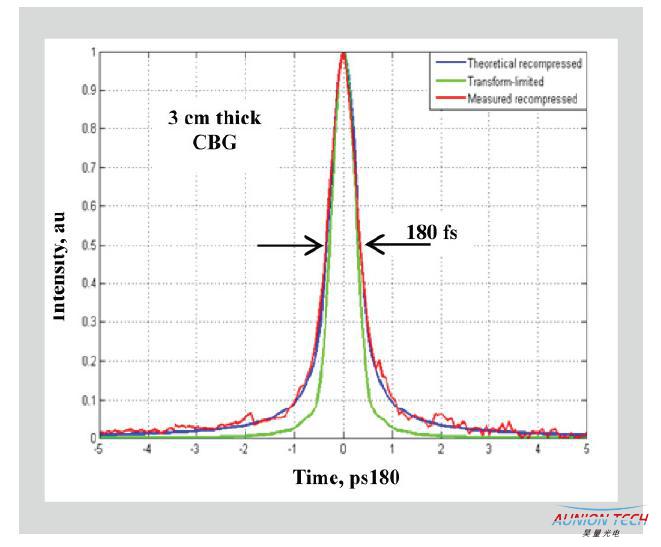

理论计算值于实测值对比图


理论上压缩脉冲的特点和实际测量数据的比较(使用了30mm厚度啁啾体布拉格光栅) 应用 用于瞬时展宽反射超短脉冲,并在脉冲从光栅相反方向发出时进行再压缩。
