                                                                    DG5000型信号发生器


DG5000集任意波形发生器、脉冲发生器、IQ基带源/中频源、跳频源、码型发生器、函数发生器6大功能于一身,该系列包括单、双通道型号,两通道的功能完全对等,通道间相位精确可调


产品特点:

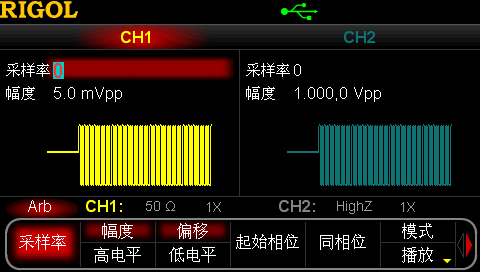

(1) 1G Sa/s采样率,14bits垂直分辨率

 任意波频率高达50MHz,且播放模式下采样率可调。幅度准确度达到“±设置值的1%±1mVpp”。


(2) 丰富的扫频功能


支持由低频向高频或由高频向低频扫描输出,扫描类型包括线性、对数和步进,可设定“标记”频率,满足更多幅频测试应用需求。

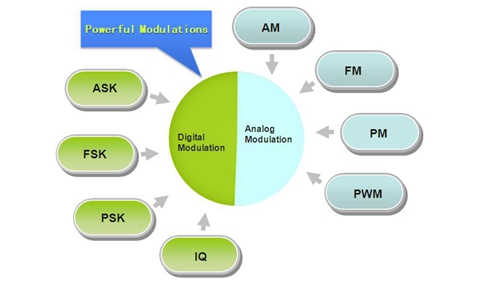

(3) 丰富的模拟/数字调制功能

调制类型包括AM、FM、PM、ASK、FSK、PSK、PWM,且支持内部和外部调制源,满足更多教学或通信系统测试的需求。

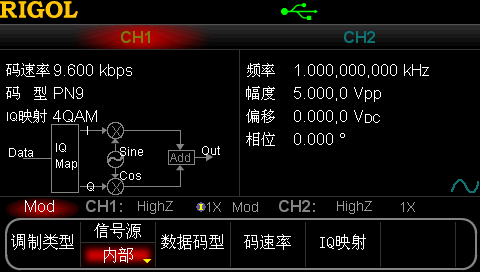

(4) 支持内外IQ调制功能

调制方式包括4QAM、8QAM、16QAM、32QAM、64QAM、BPSK、QPSK、OQPSK、8PSK、16PSK,且支持内部和外部调制源。

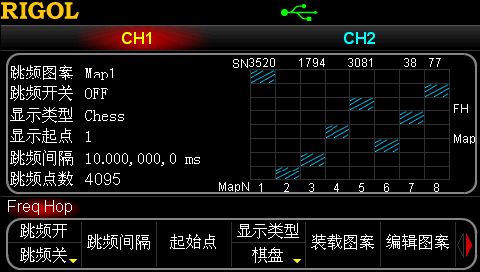

(5)支持跳频功能

跳频间隔达80ns,可编辑4096个跳频频点。可满足跳频通信教学及相关测试常见需求。

(6)丰富的接口,支持数字逻辑输出

提供标准USB,GPIB,LAN(LXI)远程通信接口,采用标准VISA驱动,方便系统集成客户的测试需求。通过选配数字逻辑输出模块DG-POD-A可输出16路数字信号,实现模拟混合信号发生器功能。



详细型号及主要参数



型号

DG5352

DG5351

DG5252

DG5251

DG5102

DG5101

DG5072

DG5071

Max输出频率

350MHz

350MHz

250MHz

250MHz

100MHz

100MHz

70MHz

70MHz

采样率

1GSa/s

1GSa/s

1GSa/s

1GSa/s

1GSa/s

1GSa/s

1GSa/s

1GSa/s

垂直分辨率

14bits

14bits

14bits

14bits

14bits

14bits

14bits

14bits

通道数

2

1

2

1

2

1

2

1

任意波长度

128M

128M

128M

128M

128M

128M

128M

128M
