可调谐激光器波长监测与控制系统

全能型可调谐激光器波长扫描控制系统!

所属类别:实验室电子产品 » 频率/波长稳定与控制

所属品牌:

负责人姓名:谷工(Givin)

电话:185 1625 1863 邮箱:zonghao-gu@auniontech.com


可调谐激光器波长监测与控制系统


全能型可调谐激光器波长扫描控制系统


全能型可调谐激光器波长扫描控制系统,可以对可调谐激光器的波长进行快速精确扫描和单模稳定性测量,通过干涉仪调谐并稳定激光波长到任意值,并拥有超窄线宽和极高的分辨率,可用于精密频率计量和稳定、光学器件高精度检测,DFB激光器波长控制等多领域,是一款专为实验室设计的全能型可调谐激光器动态和静态控制通用工具。

关键词:稳频,可调谐激光器稳频,激光频率控制,激光器模式监控,法珀干涉仪,波长扫描干涉仪,波长控制器,波长扫描光纤干涉仪,激光器控制器,波长调谐测试系统,激光器动态控制,DFB,分布反馈激光器,双频DFB半导体激光器,双色混频太赫兹源,相移干涉测量,iScan 可调谐激光器 波长锁定扫描控制系统,饱和吸收谱,稳频系统


功能特性:
Ø 高速高分辨率扫描测量
Ø 高精度稳定至任意波长
Ø 动态静态模式控制监测
Ø 激光腔扫描调节和优化

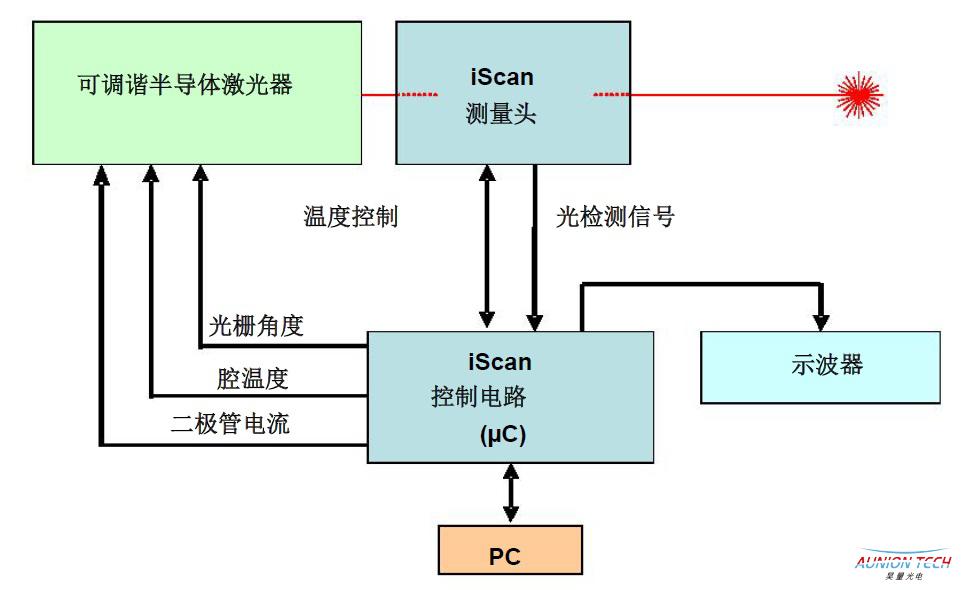

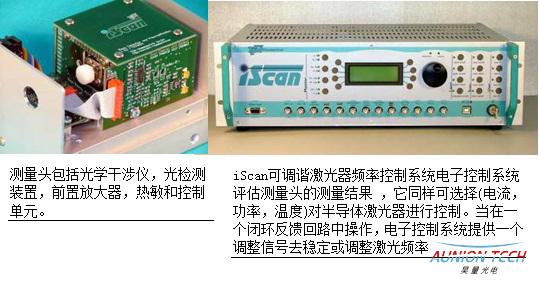

全能型可调谐激光器波长扫描控制系统包括测量头和电子控制系统,适用于所有可调谐激光器:
半导体激光器, DBR and DBF二极管,掺钛蓝宝石激光器, 染料激光器等

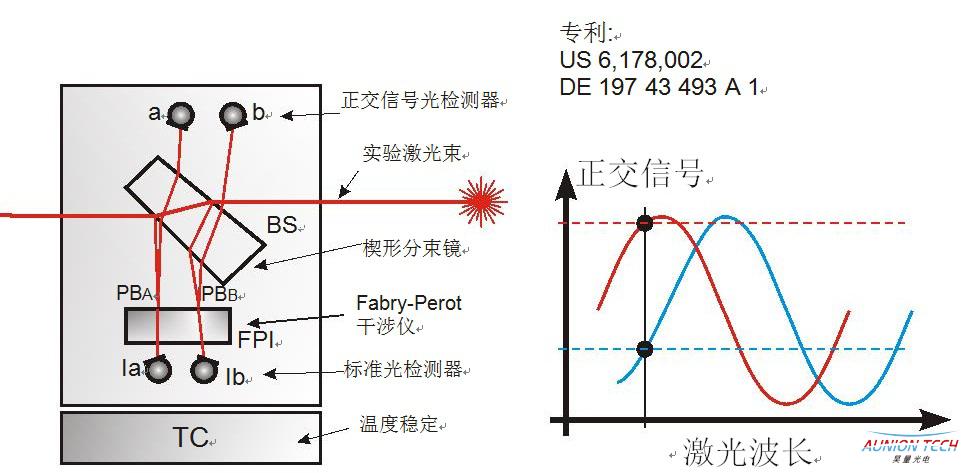

可调谐激光器波长扫描控制系统采用了拥有四个独立光检测器的干涉装置的专利技术。

检测器接收到几个相位差为90°的干扰信号(正交信号),可以同时顾及到调谐运行状况的监测和跳模检测。

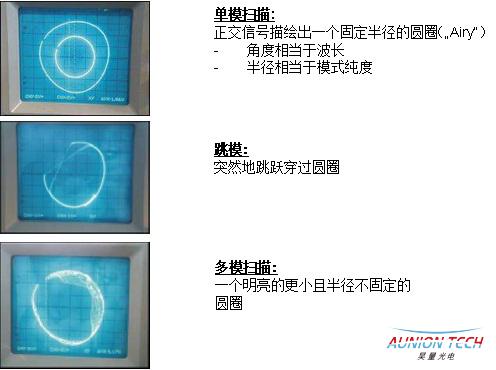

双通道示波器XY模式下显示的典型图像(Lissajous图形),是与激光的特性相符。内圈图像是由扫描仪的微控制器描绘. 可调谐激光器频率控制干涉仪电子控制系统将激光向扫描图像移动来稳定可调谐激光器发出的激光。




应用举例1:


全能型可调谐激光器波长扫描控制系测量头适用波段为380-1100 nm(可定制其他波段)。它可以作为单模光纤耦合独立装置或集成在激光器内的OEM组件使用(例如Toptica DL 100系列)。也可以定制独立的自由光束头。


应用举例2:

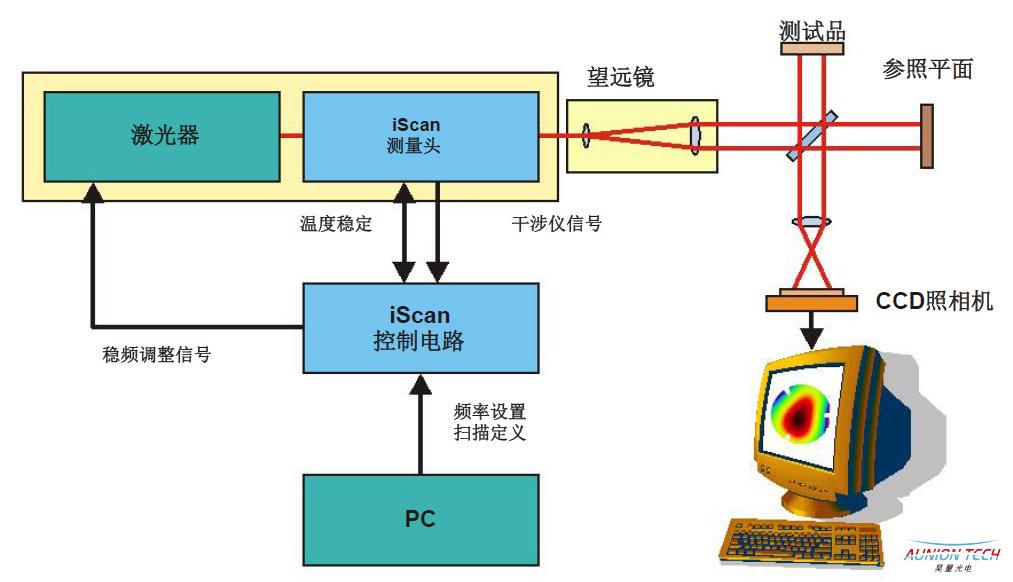

相移干涉测量:Fizeau干涉仪高品质光学器件的超精确检测




常规的相移干涉仪在相位提取中需要参考平面移λ/8步幅。在这里这项机械运动可以被激光波长的充分变换所取代。因此需要使用iScan系统来保证在任意步长和持续时间内波长高精度步进。


应用举例3:

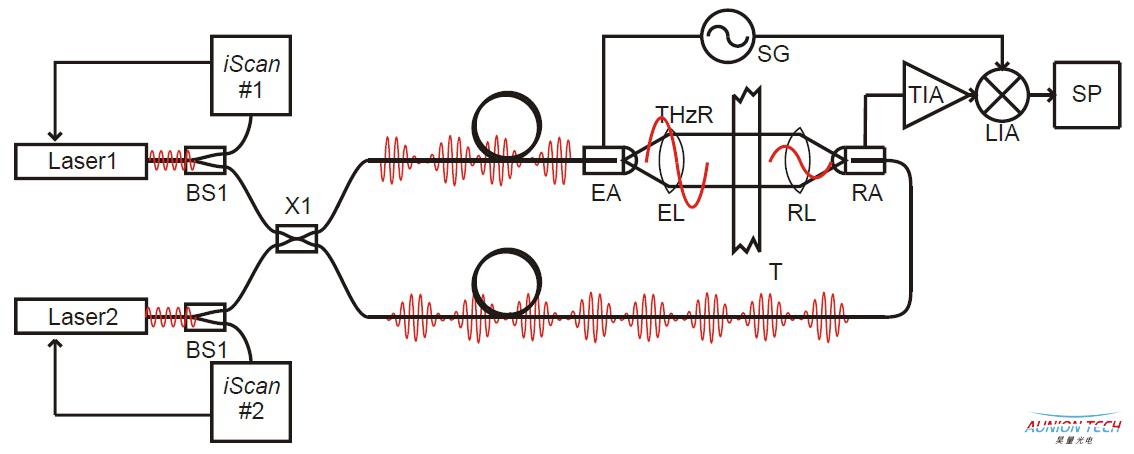

基于双色混频THz连续波激光源精密频率计量和稳定


应用采用半导体混频器中两个连续激光场的光学外差作用生成THz辐射的方法。与脉冲相比连续的THz源优势在于选择任意时间进行测量,固定或变动的THz频率没有限制和隔断时间区间。它可以应用在例如高分辨率光谱学,干涉测距或折射率测量。

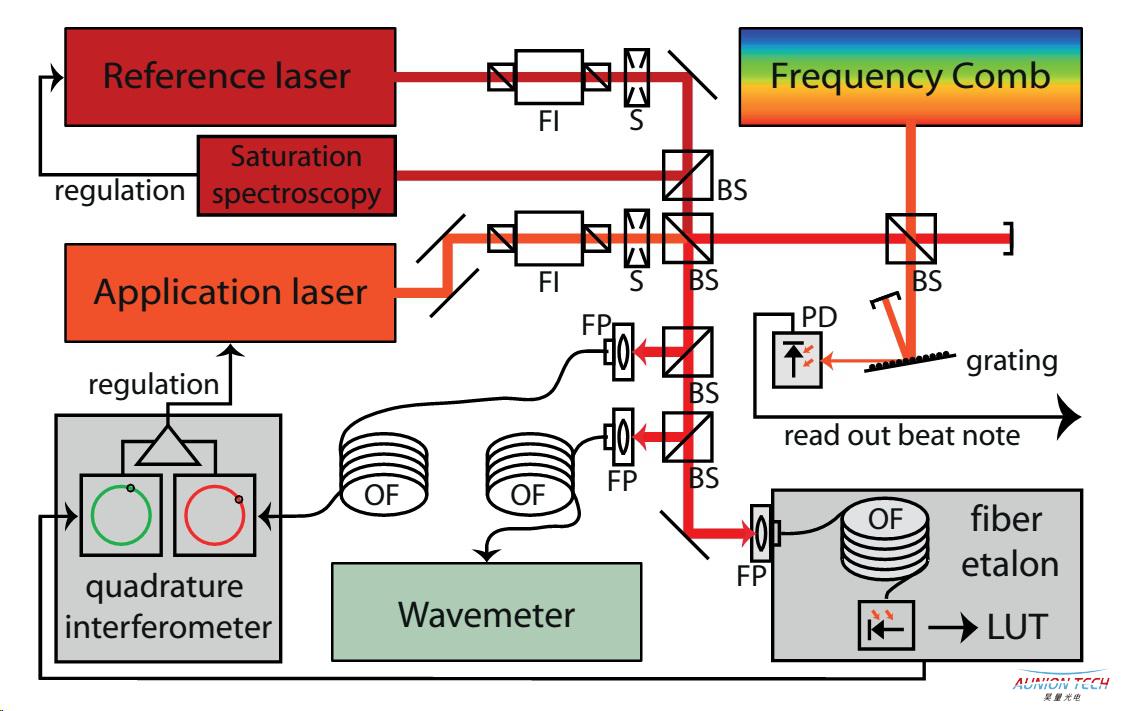

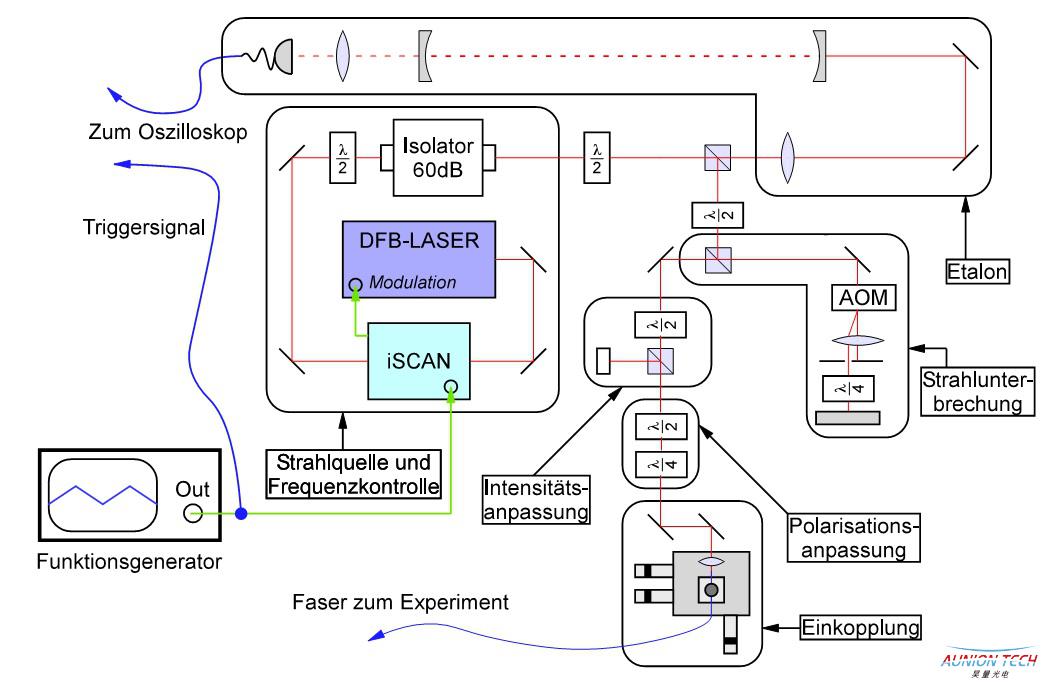

应用举例4:高精度频率计量                                                               应用举例5:微谐振腔




技术参数:

技术参数

干涉仪波长范围

380nm-1100nm

800nm-1700nm(IR可选)

1200nm-2700nm(IR可选)

其他需求波长

功率要求

最小值20-100μW(取决于波长)

最大值50mW

自由光谱范围

2/4/8100GHz(其他需求)

自由束头光束直径

0.7-3mm

频率稳定度

<<50MHz10小时

<1MHz,10分钟

若锁定到原子参考谱线,达到绝对1MHz

频率线性度

<1%FSR(标准)

0.05%FSR(使用线性化工具)

频标误差

<5*10-4(标准)

<1*10-6(使用色散校正工具)

光纤连接器

FC-APC
