高振幅脉冲发生器Rider Series PG-1500

高振幅脉冲发生器

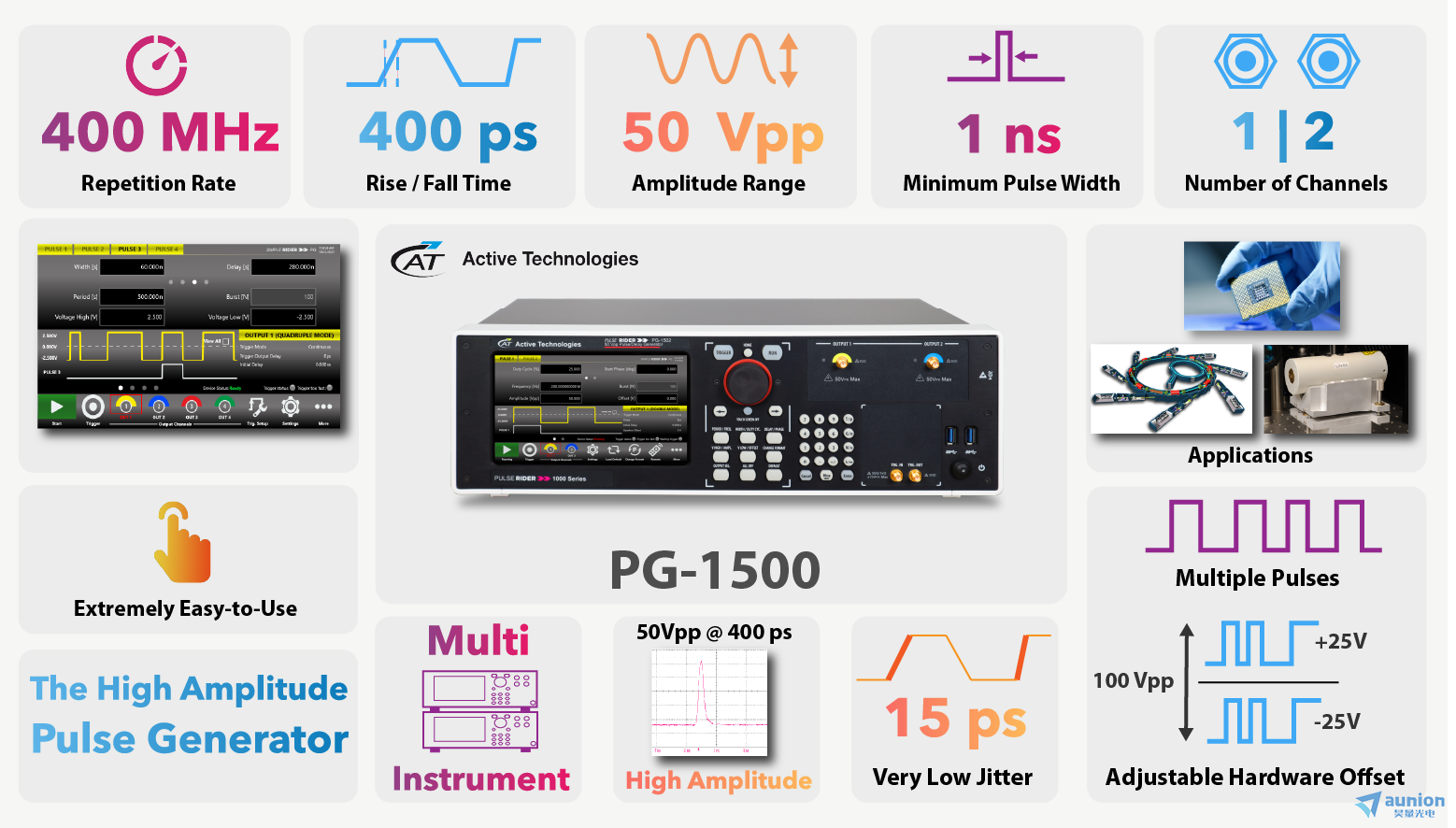

Pulse Rider PG-1500系列通过易于使用的触摸屏显示界面 （SimpleRider™） 提供优质的信号完整性，只需很少的屏幕触摸即可创建脉冲。信号输出电压可在 ±25 伏的窗口中以 400 ps 的边缘速率调节至 50 伏 pp-pk。其创新的硬件架构提供了生成多个脉冲序列的可能性，例如双脉冲、三脉冲或四脉冲，具有完全独立的时序参数。Pulse Rider Pulse Generator的Zui大重复频率为400MHz，Zui小脉冲宽度为1 ns @ 50V。

用于测试的高性能脉冲

无论是生成复杂的脉冲序列、一系列雷达脉冲、用于advanced研究的脉冲、激光和光学实验以及半导体测试，PG-1500 都是您所有复杂测试和尖端应用的理想合作伙伴。

应用：

• 大学教育与研究

• UWB信号源和通信

• 探地雷达（GPR）测试

• 半导体表征

• 脉冲半导体激光管驱动器

• 快速电光调制器

• 激光雷达

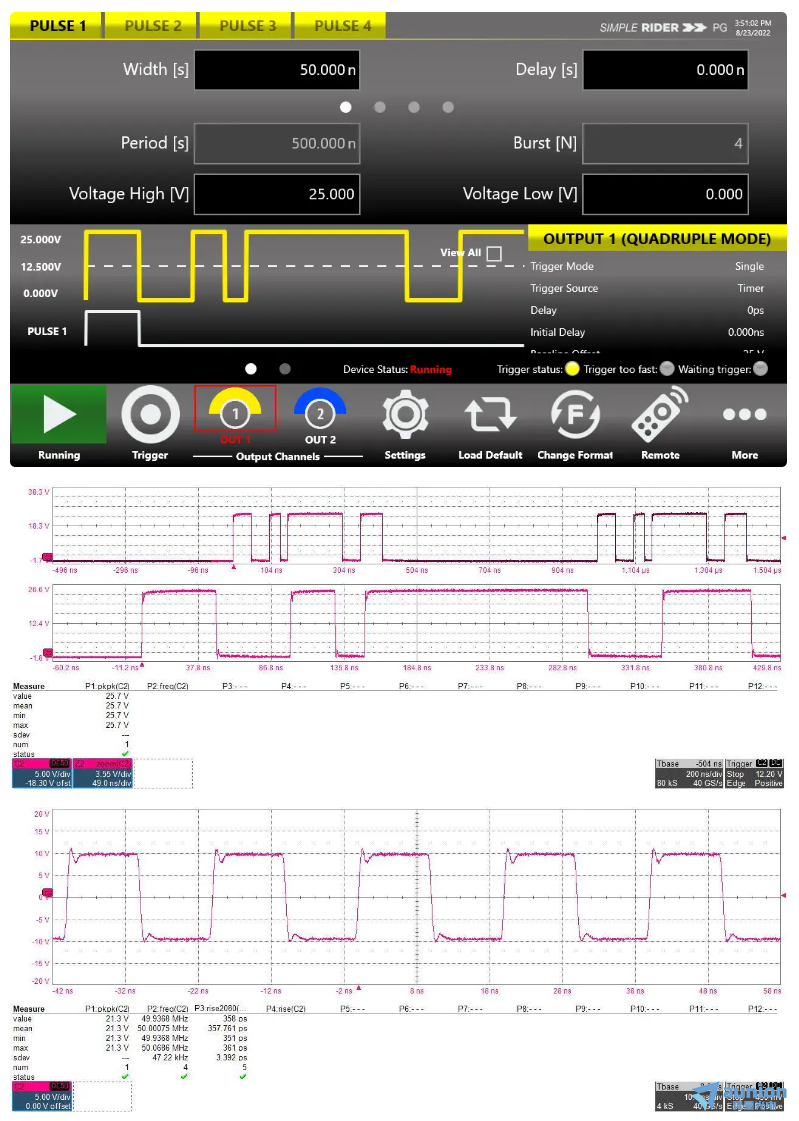

多个脉冲

您可以将多个脉冲组合在一起，以获得双脉冲、三脉冲和四脉冲，这在半导体测试、雷达设计和激光/光学实验中非常有用。使用此功能，您可以创建频率高达 400 MHz 的类似时钟的信号。

突出特点

• 双脉冲、三脉冲和四脉冲模式

• 高达 400 MHz 的频率

• 半导体测试、雷达、激光雷达和激光应用

UWB雷达设计与测试

Active Technologies Pulse Rider PG-1500 系列脉冲发生器允许使用图形界面和触摸屏显示轻松创建具有不同脉冲宽度、重复率和振幅的脉冲。
采用该解决方案，可以节省开发脉冲系统的时间，并将精力集中在UWB雷达设计和测试目标上。

突出特点

• 易于使用的 Pulse Rider 用户界面

• 简化导览 雷达设计和测试

• 主雷达和二次雷达脉冲生成和多目标仿真

探地雷达（GPR）测试

探地雷达 （GPR） 是一种地球物理方法，它使用雷达脉冲对地下进行成像。
探地雷达的性能主要由脉冲发生器决定，并通过分辨率、探测距离等进行评估。

宽度窄、重复频率高、振幅高的脉冲通常能带来更好的分辨率。

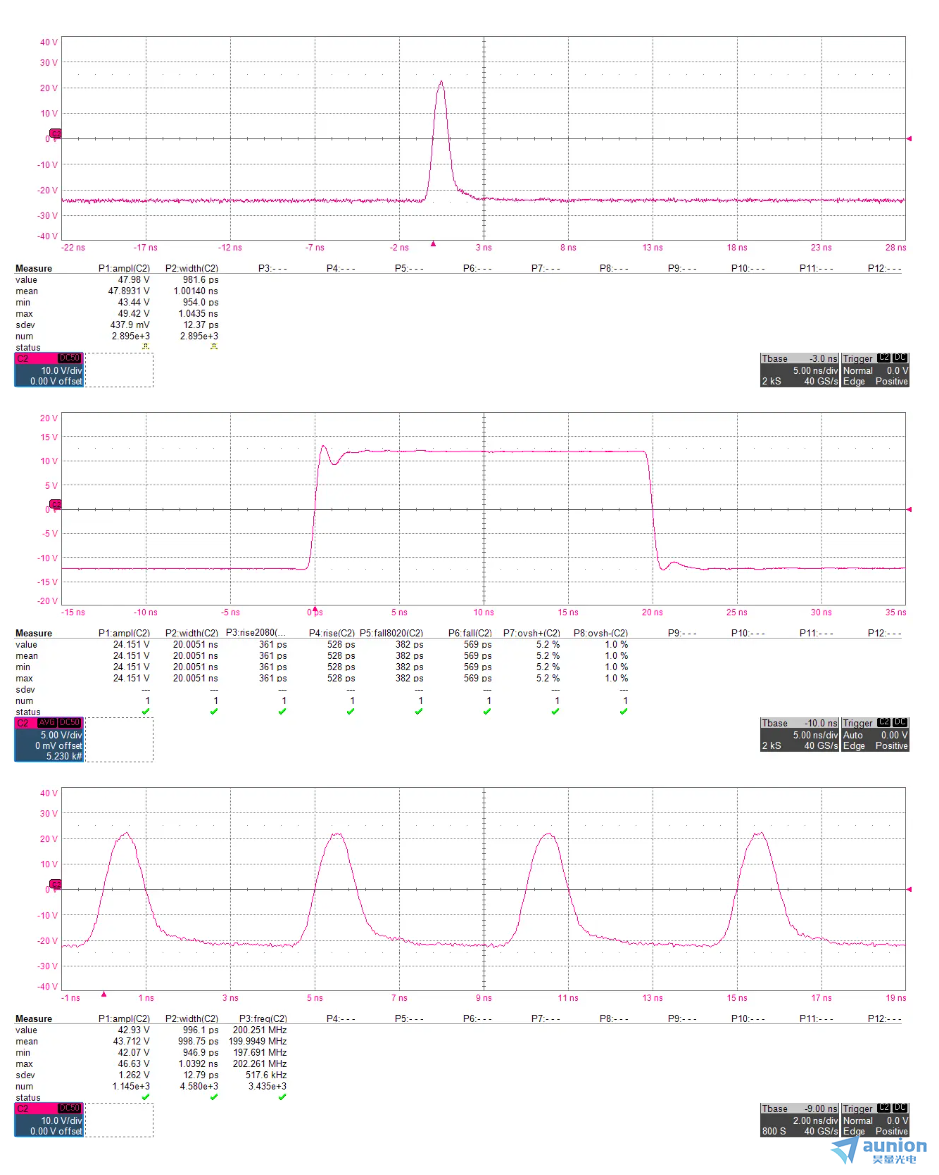

PG-1500 系列可生成高达 50 Vpp 的脉冲，宽度为 1 ns，Zui大重复频率为 400 MHz。

突出特点

• 地球科学、军事、车辆定位应用

• 结构和路面的无损检测 （NDT）

• 考古和墓地申请

半导体表征

应用于非易失性RAM的新技术每天都需要更快的脉冲：有源技术脉冲附加器的转换时间低于400 ps，幅度高达50 Vpp，时间分辨率为10 ps，垂直分辨率为10 mV，是满足此类要求的完美选择。

开发现代MOSFET晶体管，挑战在于MOS电容器中的电介质使用高κ材料，这具有减少通过隔离器的漏电流的优点，但同时由于电荷捕获而引起一些问题。短脉冲和慢脉冲测试是研究此类问题的基本技术。

Active Technologies Pulse Rider PG-1500 系列脉冲发生器提供低于 400 ps 的快速边沿、+-25 V 的基线偏移和 1 ns 至 1 s 的脉冲宽度，因此它可能是产生短脉冲和慢脉冲测试脉冲的理想仪器。

突出特点

• 非易失性存储单元表征

• MOSFET测试

• 短脉冲、慢脉冲和窄脉冲测试

LiDAR 设计和advanced研究应用

如今，汽车解决方案需要创建准确可靠的测试，以证明在各种测试条件下的安全性是关键：LiDAR 是此类解决方案的战略组件之一。

在大型物理实验中，光电倍增管是基础，因为它们允许将光子转换为电荷，这些电荷可以被允许检测光子的采集系统接收。使用 Active Technologies Pulse Rider PG-1500 系列脉冲发生器，可以生成具有不同宽度、周期和振幅的脉冲，用作激光驱动器信号。

突出特点

• 为航空航天和国防、汽车和移动设备解决方案建立 LiDAR 信号测试

• advanced研究和大物理应用

• 激光驱动器、速调管驱动器

配置您的 PG-1500 并请求报价：
