太赫兹扫描干涉  THz扫描干涉仪


THz太赫兹扫描干涉仪,精度高,成本低,适合初步搭建实验系统。

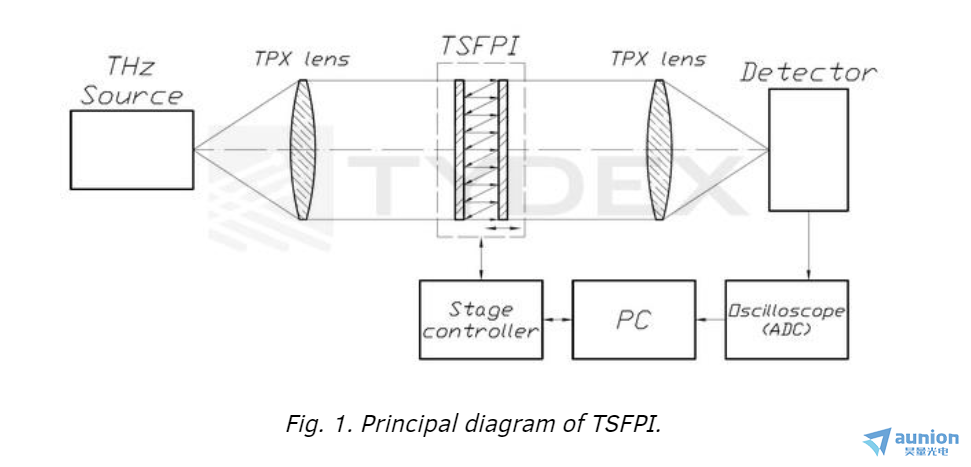

THz太赫兹扫描法布里-珀罗干涉仪(TSFPI)主要用于测量窄带太赫兹辐射的波长和强度分布,同时也可用于脉冲和连续窄带太赫兹辐射源。TSFPI由两个半透明平行硅镜组成,其中一个安装在电机驱动的线性致动器上。通过反射镜的平移(扫描)来测量太赫兹辐射参数,如图1所示。

TSFPI可与如下太赫兹源结合使用:

■ 回旋管;

■ 光泵亚毫米波激光器;

■ 回波振荡器;

■ 自由电子激光器;

■ 差频太赫兹发生器;

■ 混频太赫兹发生器;

■ 量子级联激光器;

■ p-Ge激光器;

■ 其他新颖的太赫兹源。

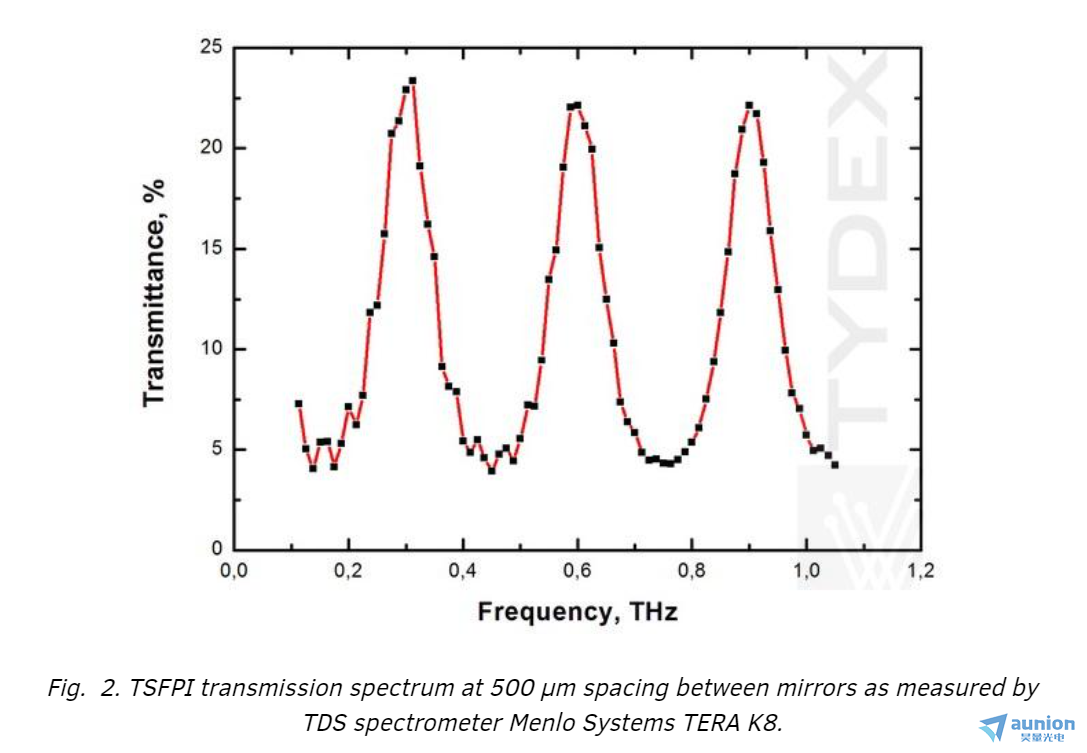

THz太赫兹扫描法布里-珀罗干涉仪还能够测量宽带太赫兹源的波长和强度分布,以及根据法布里-珀罗干涉仪的透射光谱对太赫兹辐射进行滤波(图2)。

TSFPI支持多种镜像平移模式,例如将镜像移动到给定位置、将镜像移动给定距离、连续平移和循环平移。反射镜平移速度、换档间隔、起始和结束位置也可以调整。

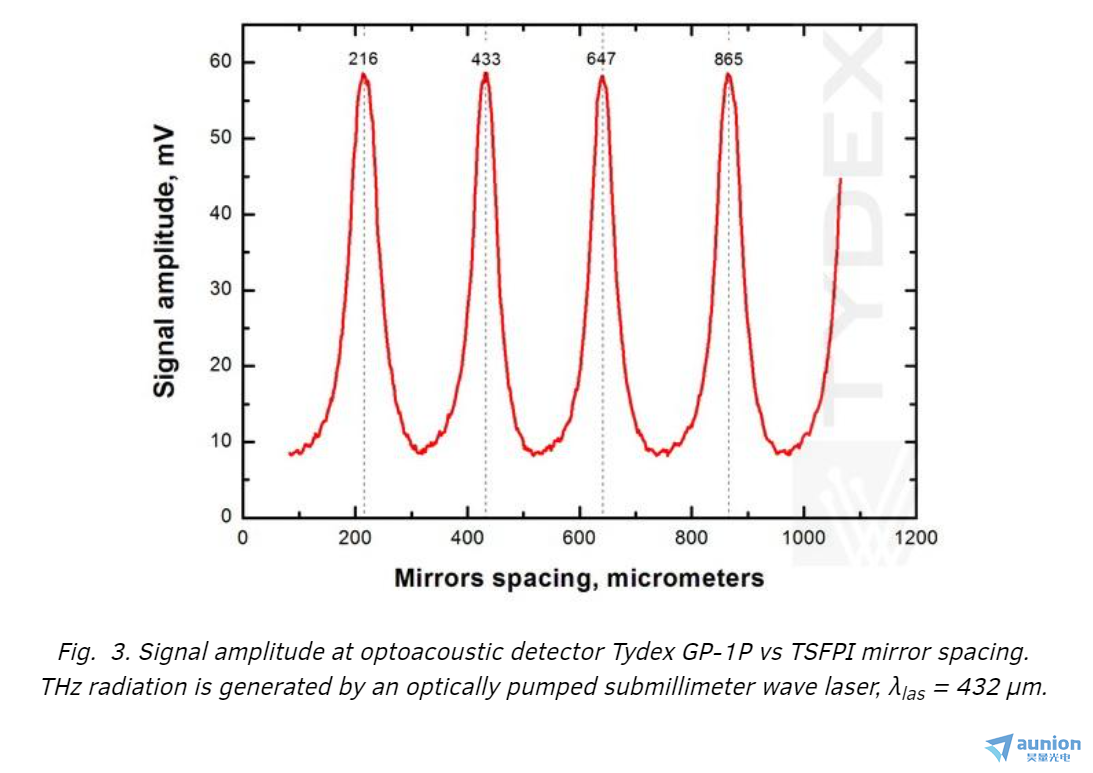

图3 显示了由TSFPI进行光泵亚毫米波激光器的激光波长测量结果。从图中可以看出,相邻TSFPI传输Tmax之间的距离约为216μm(433μm–216μm=217μm;647μm–433μm=214μm;865μm–647μm=218μm),相当于激光波长的一半。该结果与理论TSFPI透射率Tmax一致:λ=2*d/m,其中d是TSFPI反射镜之间的间距,单位为μm,m是干涉阶数,λ是测量波长,单位为μm。

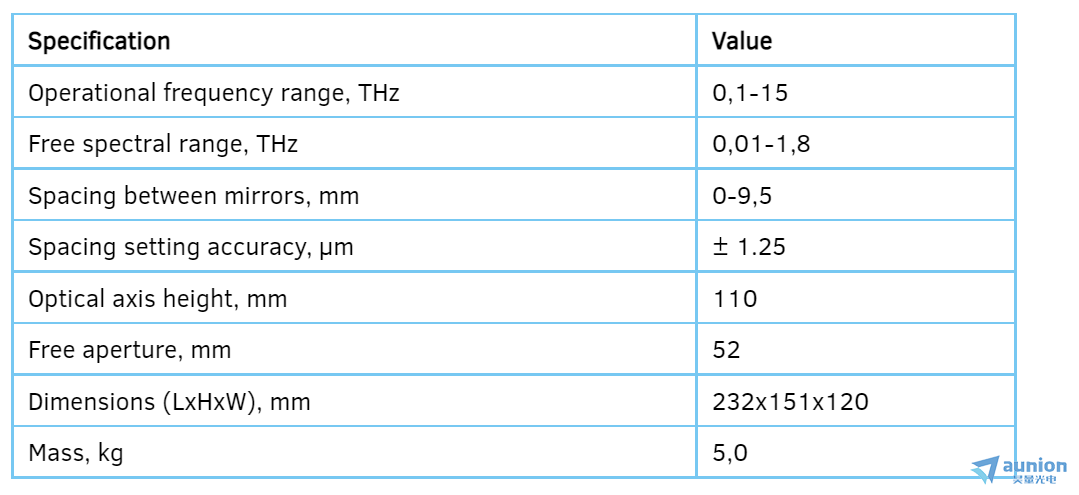

THz扫描干涉仪指标参数:

TSFPI包括如下组件:

  •  TSFPI interferometer unit;

  •  Power supply and control unit;

  •  Mirror translation control software;

  •  Cables;

  •  User guide.

其他详细情况可咨询上海昊量光电设备有限公司。
