非球面镜|熔融石英(FusedSilica)

  • 非球面镜|熔融石英(FusedSilica)
  • 非球面镜|熔融石英(FusedSilica)
优化设计波长的非球面镜,具有超低粗糙度Rq≤0.5nm的高端成品光学器件,完美匹配您的紫外应用!

所属类别:光学器件 » 非球面镜

所属品牌:德国Asphericon公司

产品负责人:

姓名:刘工(Eric)

电话:130 4060 6890(微信同号)

邮箱:junjie-liu@auniontech.com

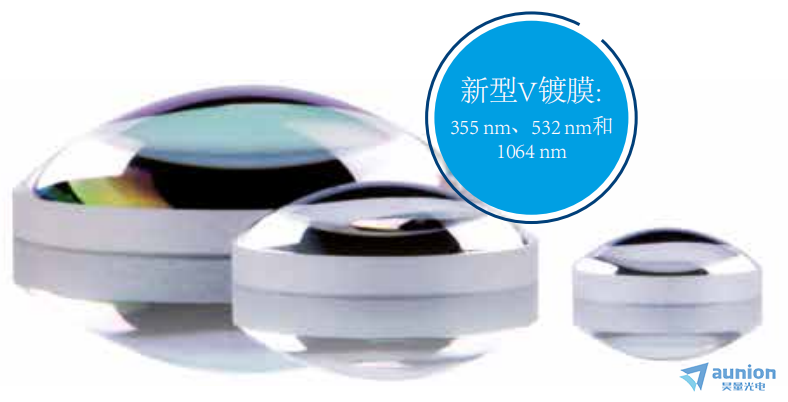

非球面镜 | 熔融石英(FusedSilica


优化设计波长的熔融石英材料的非球面镜,具有超低粗糙度Rq≤0.5nm的高端成品光学器件,完美匹配您的紫外应用!



熔融石英非球面镜 - 产品简介:

非球面镜的形状经过优化,具有出色的成像特性。主要优势在于能够校正球面像差。使用非球面镜可以减少光学系统中的元件总数。这样,与基于球面透镜的同类系统相 比,其结构设计更加紧凑、功能更强大。


德国Asphericon公司的StockOptics产品(库存标准产品)种类繁多,有包含精密抛光的非球面透镜、非球面柱面镜和锥透镜的丰富产品组合任您挑选。Asphericon特别推出的非球面镜、锥透镜、非球面柱面镜和已安装光学器件——得益于asphericon在高精度非球面镜制造领域的技术领跑者地位。质量优异、交付快速,可带来诸多受益。除此之外,Asphericon也可根据客户要求提供定制型非球面透镜。


熔融石英透镜针对多种高功率激光应用进行了优化,例如,作为试验装置中的样机或作为光束聚焦或准直的标准组件。提供已安装光学器件形式的产品,具有更优粗糙度值,三种不同品质等级,可选7种不同的镀膜。


UV级熔融石英透镜提供三种直径(12.5mm、25mm、50mm),并针对多种应用进行了优化,可作为测试设备中的原型或作为光束聚焦或准直的标准组件。这些非球面具有三种不同的质量等级、出色的粗糙度值、已安装的光学元件和 7 种不同的涂层,在紫外激光应用领域尤其令人信服。


熔融石英非球面镜 - 主要优点:

  • RMSi ≤ 0.02 µm的出色表面形状偏差

  • 具有超低粗糙度(Rq≤0.5 nm)的高端成品光学器件,优化散射

  • 可提供7种标准镀膜(可根据要求定制镀膜)

  • 激光损伤阈值:12 J/cm²,100 Hz,6 ns,532 nm

  • 现货供应

  • 符合RoHS标准


熔融石英非球面镜 - 产品特性:

表面形状偏差(RMSi)[ µm ]≤0.02
EFL容差[ % ]≤0.1
面缺陷[ 伤痕-亮点 ]20-20
直径容差[ mm ]+0/-0.05
中心厚度容差[ mm ]±0.05
通光孔径[ % ]≥90
AR膜UV镀膜
A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0°K: R < 0.25%, 355 nm, AOI=0°
B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0°L: R < 0.25%, 532 nm, AOI=0°
C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0°M: R < 0.25%, 1064 nm, AOI=0°
X: RMAX<1.0%, RAVG≤0.4%, 240-380 nm, AOI=0






          说明:

          1、RMSi对应于ISO 10110-5(表面形状容差)。

          2、对于AFL50-60、AFL50-80透镜,请考虑中心

               厚度容差±0.1。

          3、可根据要求提供定制镀膜。

          4 、保护玻璃厚度为250 µm时的计算结果。





StockOptics - 库存标准产品

一、精密透镜系列

  • 表面形状偏差(RMSi)≤0.5 um

  • 波前RMS ≤235 nm

产品代码ØEFLNAf/dWD

[ mm ][ mm ]

[ mm ]
AFL12-10-P12.5100.580.8335.7
AFL12-15-P12.5150.391.212.3
AFL12-20-P12.5200.291.617.3
AFL25-17-P25170.640.710.0
AFL25-20-P25200.560.812.6
AFL25-25-P25250.481.017.0
AFL25-30-P25300.391.223.3
AFL25-40-P25400.291.634.6
AFL25-50-P25500.232.045.1
AFL25-75-P25750.153.070.9
AFL25-100-P251000.114.096.3
AFL50-40-P50400.560.825.2
AFL50-50-P50500.481.037.0
AFL50-60-P50600.391.248.3
AFL50-80-P50800.291.670.6
AFL50-100-P501000.232.091.5


二、超精密度透镜系列

  • 表面形状偏差(RMSi)≤0.3 um

  • 波前RMS ≤140 nm

产品代码ØEFLNAf/dWD设计波长

[ mm ][ mm ]

[ mm ][ nm ]
AFL12-10-U12.5100.580.8335.7355
AFL12-15-U12.5150.391.212.3285
AFL12-20-U12.5200.291.617.3285
AFL25-17-U25170.640.710.0355
AFL25-20-U25200.560.812.6355
AFL25-25-U25250.481.017.0285
AFL25-30-U25300.391.223.3285
AFL25-40-U25400.291.634.6285
AFL25-50-U25500.232.045.1355
AFL25-75-U25750.153.070.9355
AFL25-100-U251000.114.096.3355
AFL50-40-U50400.560.825.2355
AFL50-50-U50500.481.037.0355
AFL50-60-U50600.391.248.3285
AFL50-80-U50800.291.670.6285
AFL50-100-U501000.232.091.5355


三、光束调谐透镜系列

  • 表面形状偏差(RMSi)≤0.02um

  • 波前RMS ≤10 nm

  • 表面粗糙度(Rq)≤0.5 nm

产品代码ØEFLNAf/dWD设计波长

[ mm ][ mm ]

[ mm ][ nm ]
AFL25-50-D25500.232.045.1355
AFL25-75-D25750.153.070.9355
AFL25-100-D251000.114.096.3355


生产能力:

StockOptics - 库存标准产品
定制非球面镜
规格紫外级熔融石英规格标准 - 质量精度 - 质量高端精加工金刚石 - 车削
直径
12.5 - 50mm直径8 - 300mm4 - 250mm6 - 300mm1 - 420mm
直径容差+0/-0.05mm直径容差± 0.10 mm
NA0.11 - 0.64中心厚度2 - 60mm2 - 60mm<60mm0.5mm 起
f/d0.7 - 4.0中心厚度容差± 0.10 mm± 0.05 mm± 0.05 mm
波长285nm, 355nmRMSi0.75 - 0.3µm0.09µm< 0.015µm0.02 µm
RMSi≤ 0.02µm表面缺陷60 - 4040 - 20对于Ø 2″,10–5;对于Ø >2″,20–10
EFL容差≤ 0.1%表面粗糙度3nm15nm0.5nm1nm
表面缺陷20 - 20全表面干涉测量可选可选保证保证
中心厚度容差± 0.05mm镀膜客户特定
通光孔径≥ 90%
镀膜
7种标准镀膜


主要应用:


生命科学激光加工
  • 具有高成像品质的光学器件

  • 光束调谐/光束成形可优化照明(例如,在荧光显微镜检术中)

  • 用于分离波长的高精度抗反射、介电和滤光膜

  • 衍射受限光学系统

  • 紧凑型设计,具有非常高的成像效果

  • 光学器件、反射镜和强大的系统,可用于高激光功率

  • 精密光学表面的高端精加工

  • 高精度高斯-平顶转换光束整形

  • 可提供所需光谱特性的镀膜,改善高能激光器的耐久性

  • 耐受严苛环境的光学器件/镀膜

工业与机械工程成像与显示
  • 具有非常低的粗糙度值的透镜,高质量的聚焦光线并尽量减少散射

  • 具有高反射率和优异的长期稳定性的反射镜和反光镜

  • 耐热镀膜

  • 高性能自由曲面系统,具有小型化设计和优异的图像品质

  • 具有优异的成像特性的紫外、可见光、红外光学器件

  • 高端非球面镜,可提供优异的成像品质和高分辨率图像

  • 客户特定的反射镜

  • 紧凑型自由曲面镜,用于尺寸缩小的图像处理系统

  • 防反射膜或特定于波长的滤光膜

  • 高端精加工,以获得非常小的粗糙度值、更好的成像和入射光线聚焦效果

汽车与航天工业安全保障解决方案
  • 具有优异的成像效果的耐高温、耐用光学器件

  • 高端精加工,粗糙度非常低

  • 可提供优异的图像、高清晰的视野且眩光很小的非常高品质的反射镜

  • 自由曲面系统,可有效传输辐射并缩小产品尺寸

  • 适用于复杂LIDAR解决方案的光学组件

  • 紧凑高效的光学设计

  • 尽可能地减少完整系统的尺寸和重量的光学设计

  • 光学器件坚固、耐用,可抵抗严苛环境(如,高温差异、 湿度或污染)

  • Max. 5.1 μm的超硬溅射镀膜

  • (抗反射)镀膜,提高光学元件质量

  • 透射红外线的红外光学器件

  • 高精度热成像相机用光学器件
