超分辨光学微球显微镜(SMAL)

  • 超分辨光学微球显微镜(SMAL)
  • 超分辨光学微球显微镜(SMAL)
  • 超分辨光学微球显微镜(SMAL)
  • 超分辨光学微球显微镜(SMAL)
SMAL技术突破光学衍射极限,高性价比超分辨显微镜!

所属类别:显微成像系统及组件 » 生物显微成像系统

所属品牌:

产品负责人

姓名:王工(Karl)

电话:186 1603 9606(微信同号)

邮箱:kangjun-wang@auniontech.com

微信:点击扫描添加

产品负责人

姓名:杨工(Seven)

电话:131 6243 1333(微信同号)

邮箱:xinyan-yang@auniontech.com

微信:点击扫描添加

超分辨扫描光学显微镜



作为业内首台商业化微球透镜超分辨率光学显微镜,超分辨率自动扫描光学纳米数码光学显微镜实现远程计算机操作,搭配自动扫描平台,有偏振,微分干涉差DIC等功能。超分辨率纳米显微镜物镜(SMAL) - 干镜及油镜,可实现x200倍放大,分辨率达到50 - 70 纳米,大面积,高分辨率自动扫描拼图,可配套尼康LV100 ,莱卡DM2700 等显微镜将其升级到超分辨率光学显微镜水平。

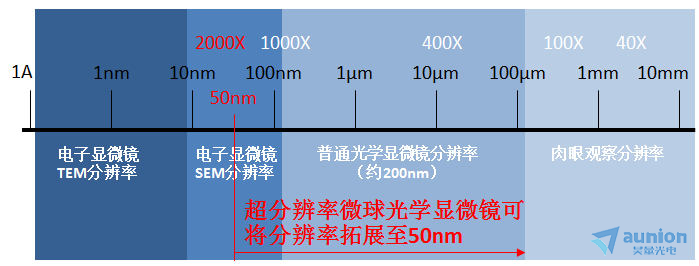

显微镜技术分辨率对比

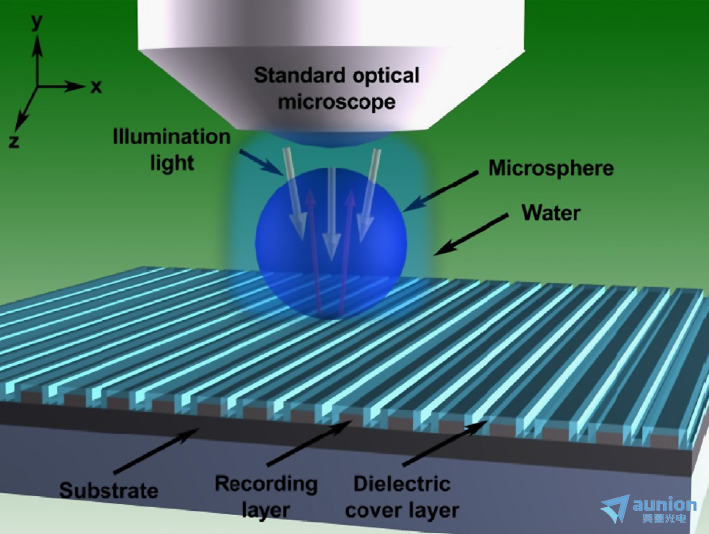

作为新型光学显微镜,采用微球技术(Super-resolution Microsphere Amplifying Lens, SMAL),突破光学衍射极限,实现超分辨(<100nm)光学成像。可广泛应用于生物显微成像、半导体检测、细胞生物学、药物研发、工业检测、纳米材料研究等。












一、主要应用:


■   半导体缺陷检测

■   矿物质纳米光学观测

■   石墨烯CVD检测

■   荧光生物显微







二、技术参数:


图像传感器1

类型:

彩色/黑白 cmos

像元尺寸:

1.55um

传感器纵横比:

3:4

分辨率:

12MP CMOS

像元数:

4000×3000

位深:

12bits

Max帧率:

60fps

接口:

USB3.0



SMAL镜头

浸入式:

可以

浸润介质:

油或水

分辨极限:

80-100nm

工作距离:

1-3um

视野直径:

10-15um

焦深

200-400nm



扫描平台

类型:

抗形变交叉滚子轴承

定位方式:

零反冲

编码器:

线性

行程范围:

50mm

速度Max:

500mm/s

分辨/Min步长:

1nm

位置稳定性:

<1nm

双向重复性:

+/-75nm

精度:

+/-250nm

MAX载荷:

3Kg

MTBF2

20,000h

 科研相机可根据客户要求来进行配置,MTBF= Mean lifetime before failure





三、应用图例:

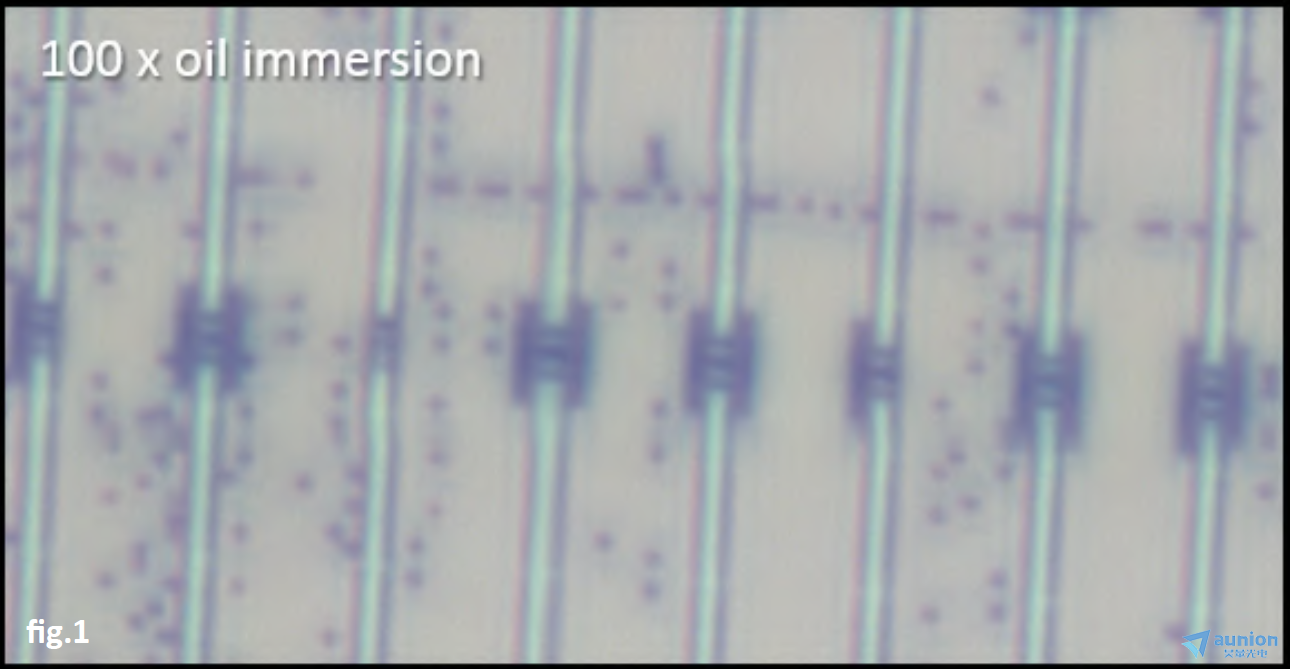

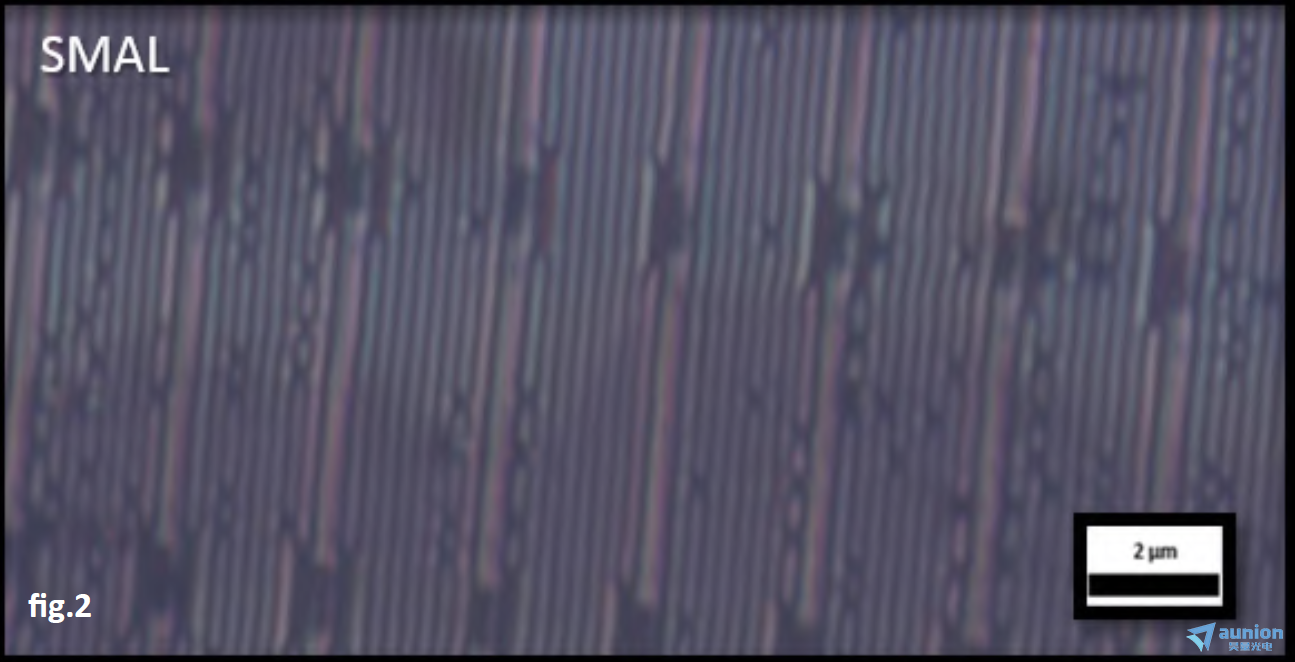

半导体芯片微观结构,线栅间隙100nm。

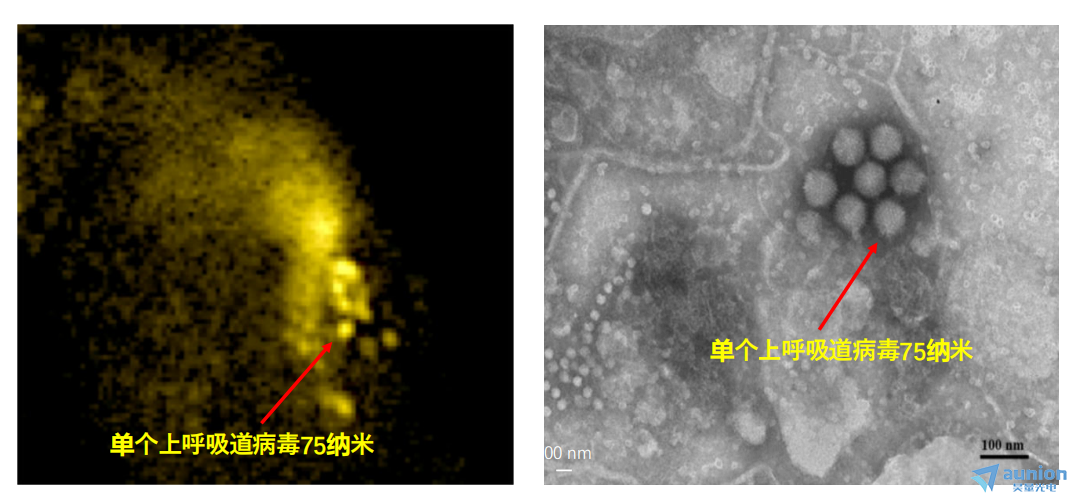

75nm上呼吸道病毒成像

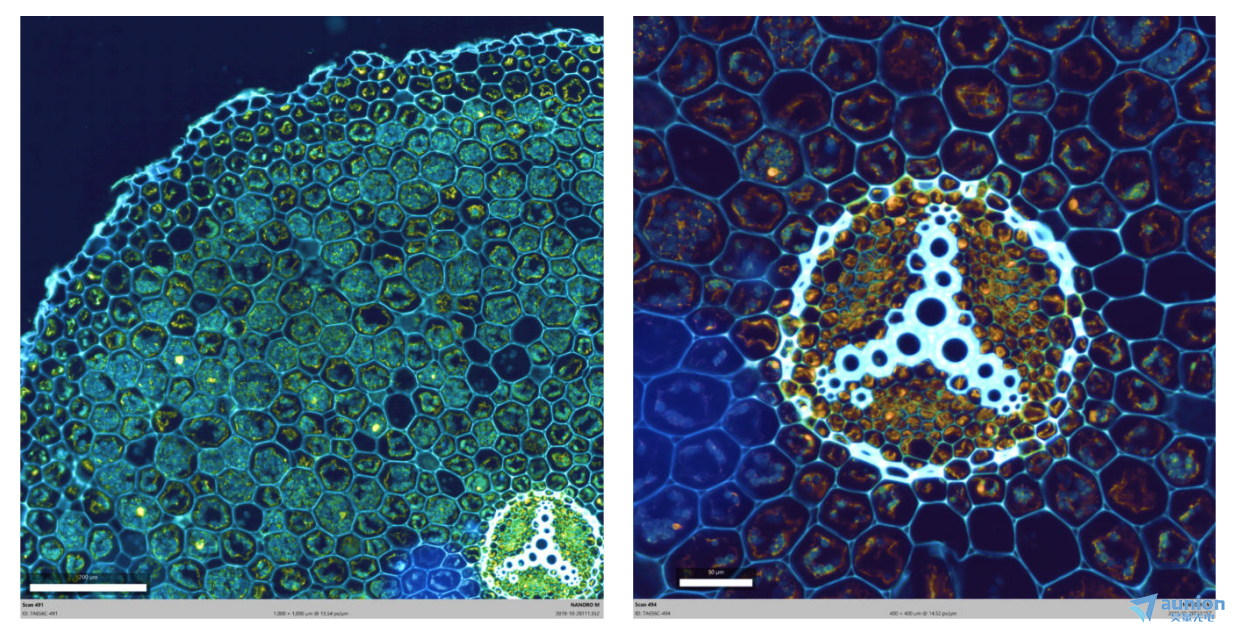

大面积生物切片全彩扫描无缝拼接



四、升级服务

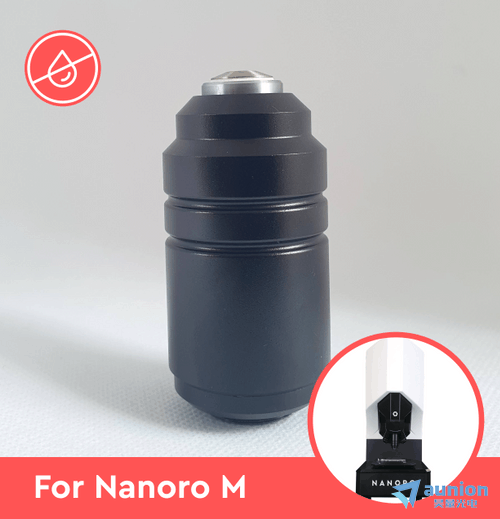

另外,可单独提供微球显微物镜,用于客户自行搭建相关系统,详情可咨询上海昊量光电设备有限公司。




关于昊量光电:

上海昊量光电设备有限公司是光电产品专业代理商,产品包括各类激光器、光电调制器、光学测量设备、光学元件等,涉及应用涵盖了材料加工、光通讯、生物医疗、科学研究、国防、量子光学、生物显微、物联传感、激光制造等;可为客户提供完整的设备安装,培训,硬件开发,软件开发,系统集成等服务。

您可以通过我们昊量光电的官方网站www.auniontech.com了解更多的产品信息,或直接来电咨询4006-888-532。
