GOM ATOS Q 三维扫描仪

  • GOM ATOS Q 三维扫描仪
  • GOM ATOS Q 三维扫描仪
蔡司旗下高端三维扫描仪,功能强大,可完美解决复杂的测量和检测难题

所属类别:其他专业应用 » 3D相机 | 3D成像设备

所属品牌:德国GOM公司

产品负责人:

姓名:李工(Mark)

电话:185 1643 1530(微信同号)

邮箱:tiemin-li@auniontech.com

GOM ATOS Q三维扫描仪--全新紧凑型三维扫描仪


在工业行业,GOM ATOS系统已成为光学三维测量领域的强者。精密的光电子器件,工业级坚固测头设计和功能强大的运算软件是其成功的基础。GOM ATOS Q三维扫描仪继承历代ATOS系统的优点,并在设计,技术和性能上进一步完善,打造出了一款继承ATOS优良DNA的多功能紧凑型系统。GOM ATOS Q三维扫描仪作为一款可靠的多功能扫描仪,GOM ATOS Q三维扫描仪可完美解决复杂的测量和检测难题。紧凑的体积充分满足高端计量需求。


GOM ATOS Q三维扫描仪凭藉其强大的光源,为各种手动和自动化应用提供高精度三维信息:扫描对象包括工具、模具、塑胶件和钣金件等。在三维扫描的细节解析度方面,扫描品质尤为突出,特别在小细节、细窄半径和凸缘等细节特徵的表现。

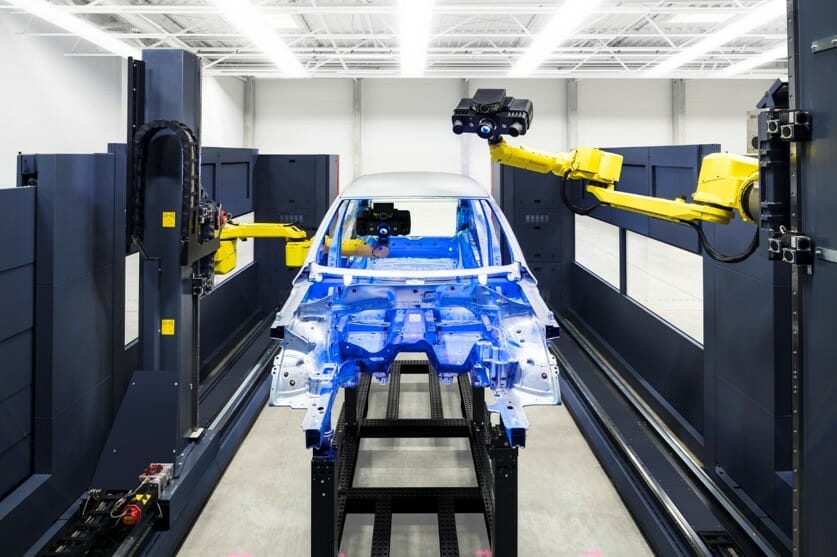

产线中的扫描工作

GOM ATOS Q三维扫描仪通过优良的硬体和软体组合,将三维计量技术安全有效地整合到生产现场。其工业化产品设计,提供合适的防尘和防溅水保护。整个系统通过光纤和智慧感测器通信,使资料传输快速、抗干扰,成为完全自行监控的系统。

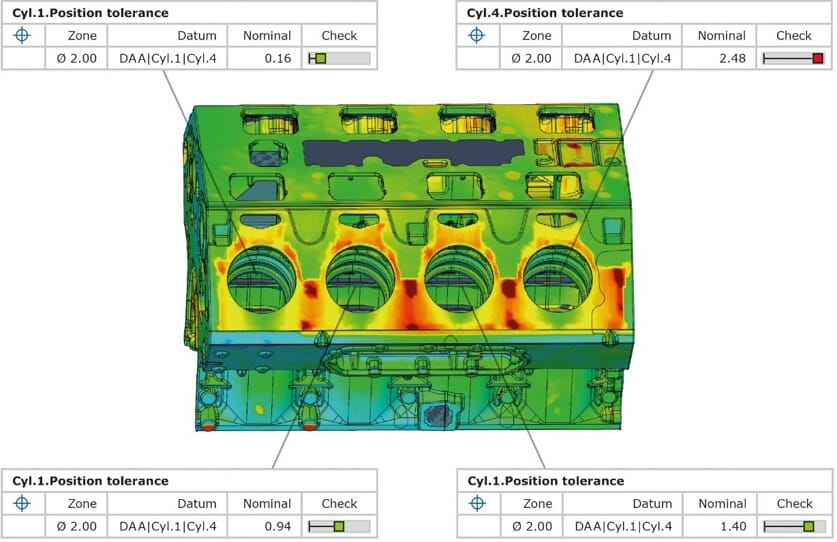

强大的三维检测软件

GOM ATOS Q三维扫描仪每套ATOS系统都是由测量头以及相应软体组成的完整解决方案。就应用软件而言,它们既能进行参数化、可追溯性测量,并能完成因次分析。这种稳定可靠的软件解决方案用于控制 ATOS,产生高精度的三维扫描资料,并具备完整的检测和报告功能。


GOM ATOS Q三维扫描仪 技术特点

  • 快速资料处理:光纤传输

  • 三重扫描原理:一次三种视角精准成像

  • 蓝光等化器:可调节均匀且不干涉的无光斑蓝光

  • 自我监控系统:提高产品品质

  • 中小范围适用:量测范围100~500 mm

  • 设备轻巧易携带:测头仅重4kg,适用性广




两种测量模式

手动测量

使用碳纤维三脚架或桌面支架,配合转台或其他机动装置,可以作半自动使用。

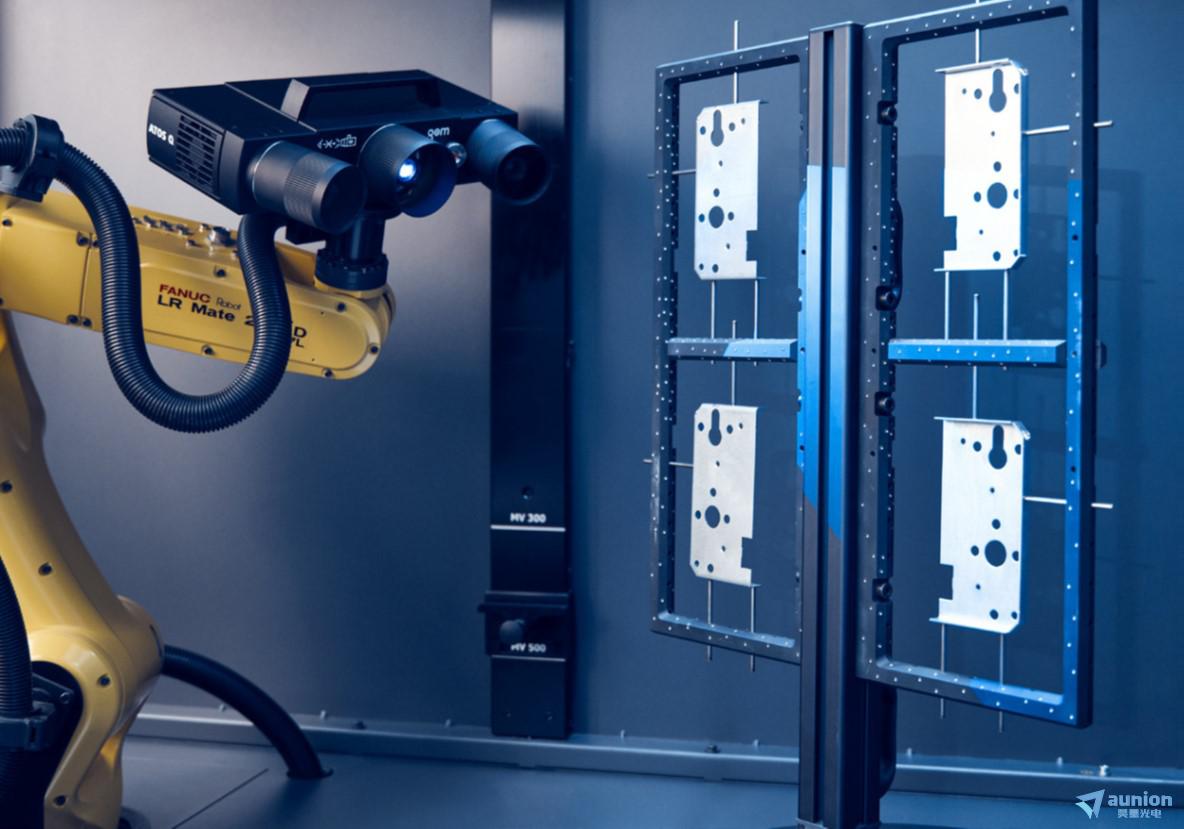

全自动测量

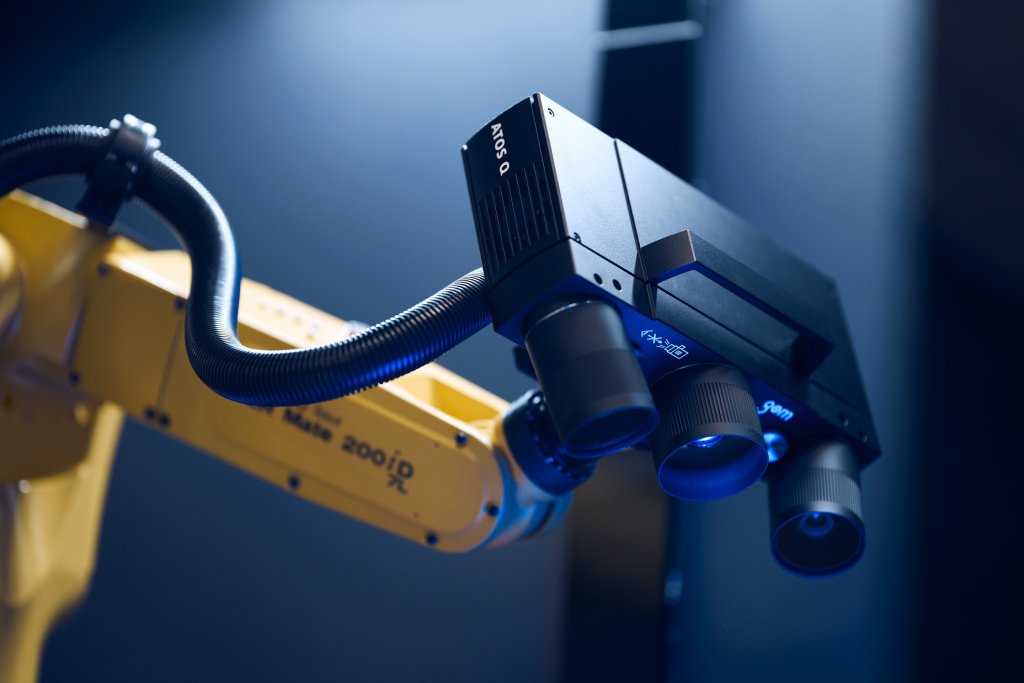

配合机器人全自动使用可发挥高效能,实现高吞吐量,高过程可靠性的系列质量控制。


扫描仪参数


ATOS Q 8M

ATOS Q 12M

光源

LED

LED

单次扫描点数量

800

1200

测量范围[mm²]

100 × 70 500 × 370

100 × 70 500 × 370

点间距 [mm]

0.04 0.15

0.03 0.12

工作距离 [mm]

490

490

重量

4 kg

4 kg

尺寸

340 mm x 240   mm x 83 mm

340 mm x 240   mm x 83 mm

线长

电缆长度达10 m

电缆长度达10 m

运行系统

Windows 10

Windows 10

测量体积

100, 170, 270, 350, 500

100, 170, 270, 350, 500
