一体化紧凑型高精度M^2测量仪





CinSquare CS-200/300系列



CinSquare system是Cinogy公司设计生产的一体化高精度专用M^2测量仪,重复精度大大优于行业平均水平,主要用于测量激光器的M^2、BPP、发散角、束腰大小/位置、瑞利长度等。CINOGY公司可以提供CS200 / CS300两款型号的标准M^2测量系统,为了能够满足不同客户的要求,CINOGY公司还可以根据客户的要求在我们标准的系统上提供定制化服务,这样客户可以不用花很大的成本去得到完全能满足要求的测量设备。该系统可以用于测量高功率的连续以及脉冲激光器,包过半导体/固体激光器以及光纤激光器等。


该系统为自动测量系统,并且整个测量过程不超过2分钟(快速测量20s~40s),可以大大提高用户的工作效率。在该系统中我们配有高精度高像素的cmos/ccd/InGaAs相机,以及高精度的自动导轨,从而确保测量的准确性。



原理图:

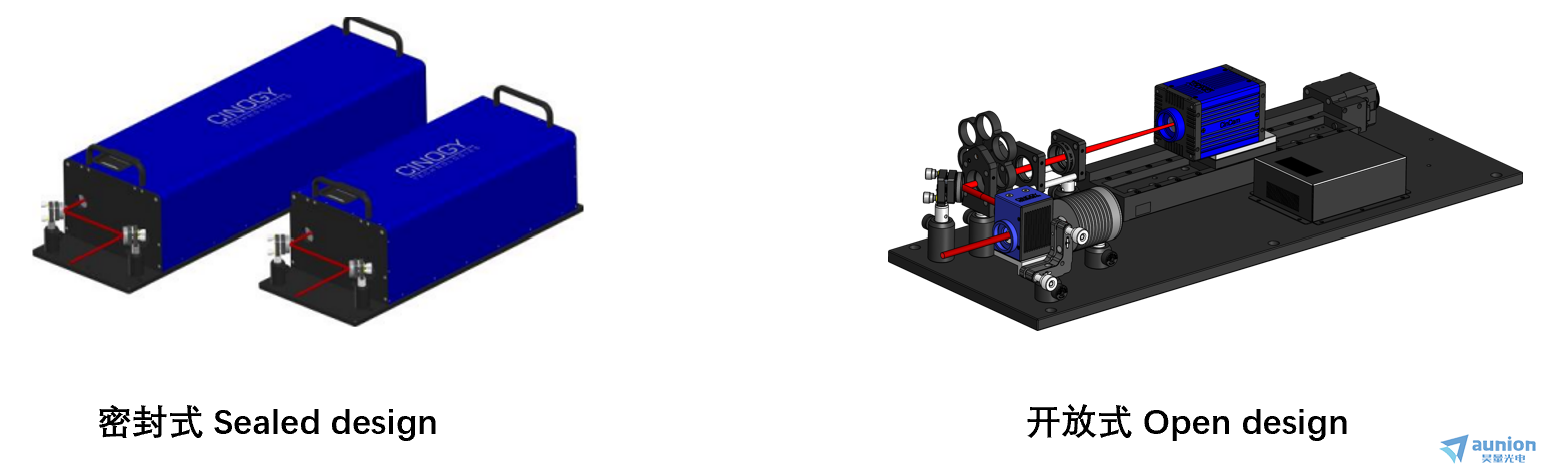

可提供两个版本:密封式版本,以及开放式版本。

  • 密封式SeaLED design版本:具有更高的稳定性;

  • 开放式Open degin版本:具有更高的灵活性(可以更换相机、衰减、透镜等),适用范围更广。




主要软件视图和特点:


  • 符合ISO 11146-1/2

  • 无需组装的紧凑稳健的测量系统

  • 可装备6片聚焦透镜(测量的M^2范围大)

  • 基于相机测量的系统(不是狭缝扫描技术)

  • 2维和3维焦散拟合曲线

  • 可兼容测量连续以及脉冲激光器

  • 分析软件RayCi支持已PDF格式输出所有的测量结果



  • 兼容测量连续和脉冲激光器

  • 测量的光斑尺寸大(可选):24mm @1/e^2; 14mm @FWHM

  • 测量精度高:2~3%

  • 测量速度快20~40s(快速测量)

  • 光路调试简单,易操作

  • 支持二次开发




主要技术指标:

波长范围

250-950nm@CCD, 350-1350nm@CMOS, 900~1700nm@InGaAs

入射孔径

25mm

M^2测量精度

2-3% typical

M^2测量稳定性

<2%

电动导轨长度

300mm@CS300,400mm/200mm@CS200;  分辨率:<20um;

测量功率(不加衰减器)

50mW


测量功率(加衰减器,可选)

100W

200W

500W

分析软件

RayCi-Pro
