角度放大体布拉格光栅

  • 角度放大体布拉格光栅
用于角度选择与放大的透射体布拉格光栅

所属类别:光栅 | 晶体 | 玻璃 » 体布拉格光栅(VBG)

所属品牌:美国OptiGrate公司

产品负责人:

姓名:步工(Bland)

电话:186 2112 8645(微信同号)

邮箱:yuanshou-bu@auniontech.com

用于角度选择与放大的透射布拉格光栅

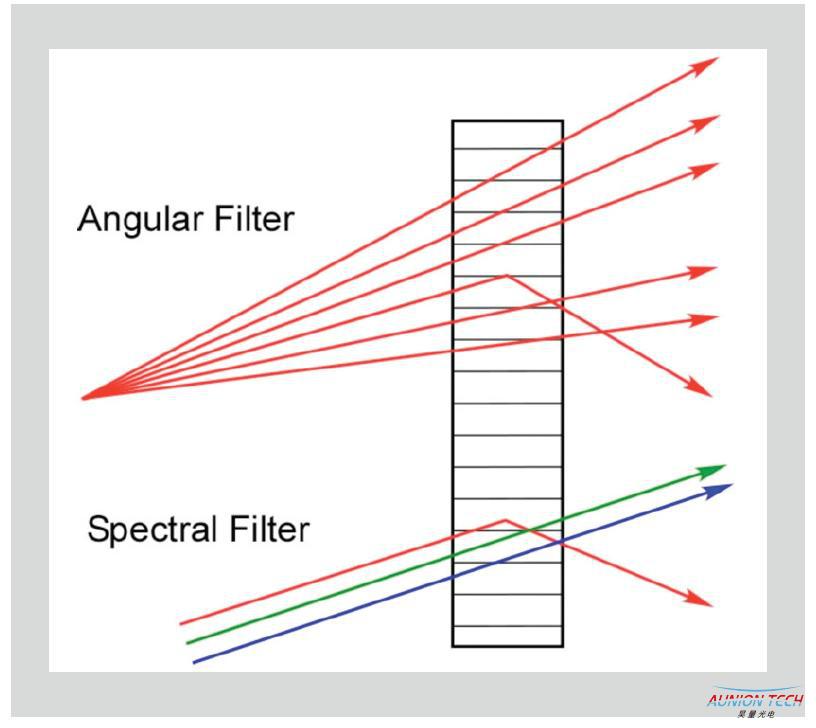

BragGrate™ Deflector角度选择/角度放大体布拉格光栅(BragGrate™ Deflector)主要有多种不同的用途,

其一、是相当于一个很窄的角度选择器,对同一波长不同角度激光进行选择;

其二、是相当于一个窄带波长选择器,对同一方向上不同波长进行选择,光谱过滤宽度可达0.1nm;

其三、是对偏转角度进行放大,能够轻松实现达45度的角度偏转。

光栅嵌于玻璃体内,在光功率超过1kW,温度高于400°C时仍然很稳定,环境稳定性很高。



规格

衍射效率(DE):5-99%

光谱带宽:0.5nm-100nm

工作范围内的λ:400-2700nm

光栅厚度:0.50-10mm

孔径:高达50×50mm2

角度选择性:0.1-100mrad

总偏转角度:<120度


标准参数

中心波长:532,1064,1550nm

光谱带宽(FWHM):10nm 衍射效率:> 97%

侧向尺寸:12.5×12.5,25×25,35×35mm2


角度选择光栅及波长选择光栅


在光电开关中使用BragGrate™ Deflector,用于角度放大(载于富士通公司IEEE Phot. Tech. Lett., 第19卷, 第701页 (2007))



优点与特色

高功率工作达1kW

高能量工作达5J/cm2

使用期间不会有退化现象

环境稳定性出色

角度选择性高

入射角度小时,无偏振依赖性

接近衍射极限光束质量

可在同一体中进行不同角度选择器复用

波前像差



应用

三维光束转向

在快速开关中进行角度放大

透射光谱,进行角度选择

光束组合

光束成形和过滤

光束取样
