近场热成像模块

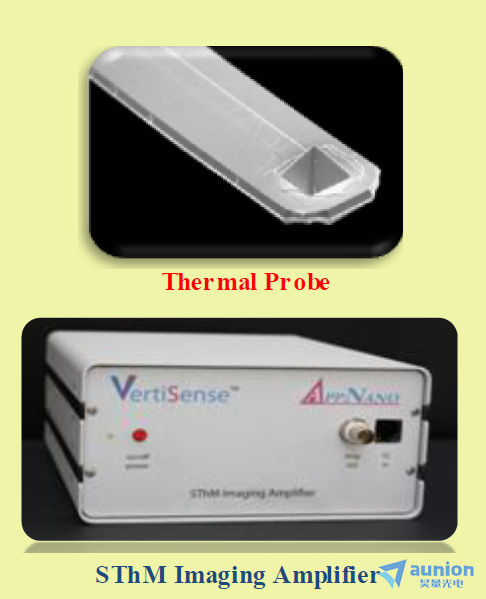

VertiSenseTM扫描热显微镜（SThM）技术使用了一种特殊设计的AFM探针，该探针带有嵌入式热电偶（Thermal probe），可在样本上进行扫描。使用VertiSenseTM SThM成像放大器测量热电偶的温度，作为位置的函数，并由AFM系统用于结合地形图生成热图。
这些热探头可在温度对比度和热导率对比度模下用于显示出待测样品热特性。热电偶传感器位于尖端的顶点，以便于以小于50nm的横向分辨率进行真实温度测量。
近场热成像模块特点：
▅ 位于顶端的嵌入式热电偶传感器
▅ 直接显示温度分布
▅ 支持多种扫描模式
▅ 横向热分辨率高
▅ 温度高达700°C

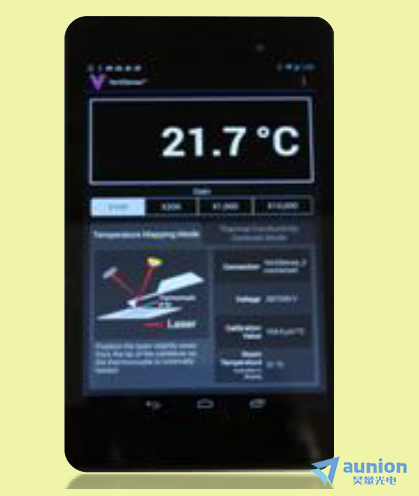

▅ 可基于安卓App软件通过蓝牙控制
▅ 增益控制
▅ 实时温度显示
▅ 可温度标定
VertiSenseTM SThM模块设计可用于与大多数商业AFM集成，包括那些外围设备要求低的正在使用的AFM。该模块利用AFM软件生成热图。
近场热成像模块性能参数：
参数 | 探针型号 | |
VTP-200 | VTP-500 | |
弹性系数(N/m） | 9.9 | 0.63 |
频率（KHz) | 107 | 17 |
长度（um) | 200 | 500 |
宽度（um) | 50 | 50 |
厚度 (um) | 3.5 | 3.5 |
| 探测器类型: | 针尖热电偶 |
| 针尖ROC： | 50nm |
| 横向分辨率： | <50nm （接触模式） |
| 温度分辨率： | 0.1°C @ 增益100X |
| 0.01°C @增益1000X | |
| 温度范围： | 可达700°C |
| 热测量带宽： | 达30kHz @ 增益100X |
| 热延迟： | ~100us (低热传质） |
VertisenseTM 热成像放大器
输入： ±10mV
输出： ±10V
信号增益： 100X - 10，000X
噪声： <1nV @ 1kHz
共模抑制： 高（>115dB）
显示： 实时针尖温度
可调性： 热电偶标定范围

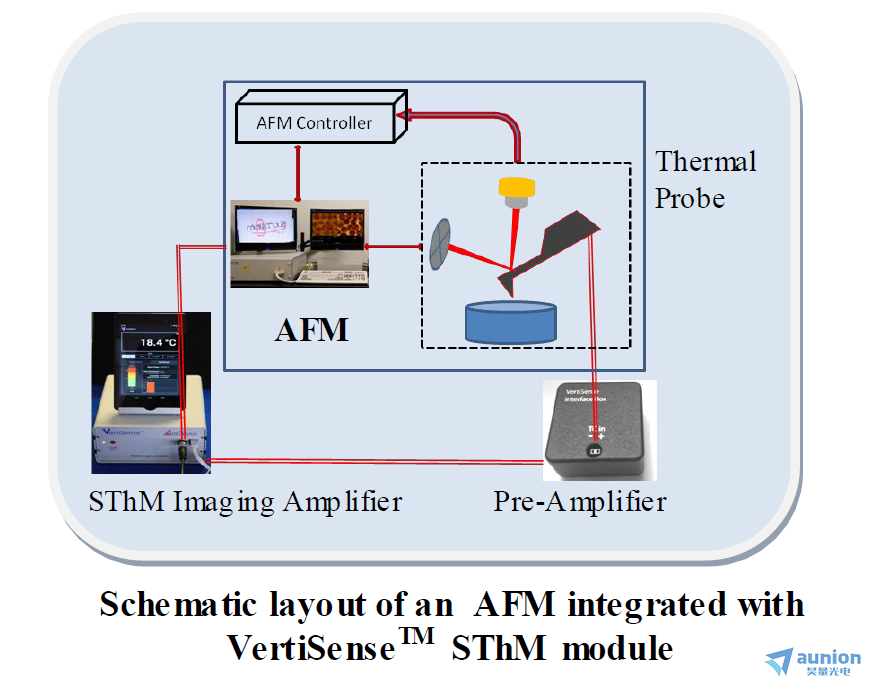

** 近场热成像模块跟原子力显微镜结合配置
