高速无线示波器WS6

  • 高速无线示波器WS6
  • 高速无线示波器WS6

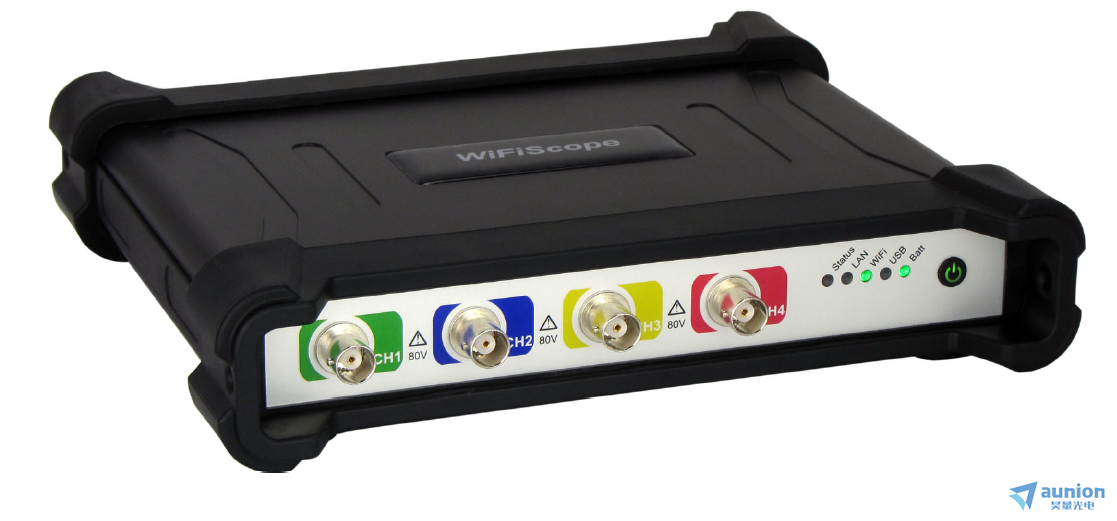

WiFiScope WS6高速无线示波所提供的灵活性和质量是同类产品中任何其它示波器所无法比拟的。

所属类别:电子学测试仪器 » 示波器与频谱分析仪

所属品牌:

产品负责人:

姓名:谷工(Givin)

电话:185 1625 1863(微信同号)

邮箱:zonghao-gu@auniontech.com

高速无线示波器WS6

昊量光电推出的这款强大的高速WiFi示波器拥有高达1 GSa/s的快速采样能力和12、14、16位的高分辨率,以及在所有四个通道上256MSamples的大内存。该示波器支持连续流测量高达200MSa /s,并可以与其他示波器使用CMI接口同步,形成一个多通道组合仪器与同步时基。CMI接口在WiFiScope WS6上是默认可用的。另外,WiFiScope WS6可以在交付时选配SureConnect进行每个通道上的连接测试和电阻测量。

WiFiScope WS6所提供的灵活性和质量是同类产品中任何其它示波器所无法比拟的。


多功能示波器软件提供下列功能软件详情请点击链接):

  • 示波器

  • 频谱分析仪

  • 数据记录器

  • 万用表

  • 任意波形发生器

  • 协议分析器


关键指标:

  • 4个信号输入通道

  • 8、12、14、16bit分辨率,0.25 % DC垂直精度(典型值0.1 %)

  • 1 GSa/s 采样率,250 MHz带宽

  • 每通道256 MSa存储器

  • 200 MSs/s连数据流续

  • 1 ppm时基精度


产品选型(详细指标参数请下载数据单):


基础型号采样速度数据流
WS6-10001 GSa/s200 MSa/s
WS6-500500 MSa/s100 MSa/s
WS6-200200 MSa/s40 MSa/s

选项:


  • XM:内存扩展选项,每个通道至多可使用256 MSamples内存。如果没有这个选项,每个通道至多有1Msamples内存

  • E:结合EMI测试选项,无线示波器WiFiScope WS6成为一种高精度EMI电磁干扰测试仪。EMI测试选项包括EMI测试探头组件TP-EMI-HS6。

  • S:通过SureConnect选项,可以在所有通道上进行连接测试和电阻测量。

  • W5:在延保选项中,零件和人工保修期为5年(探头和/或测量导线和/或电池除外)。

    如果没有这个选项,这些型号的零件和人工(探头和/或测量导线和/或电池除外)有两年的保修期。

  • 电池保修6个月。

  • EMI测试选项需要匹配一台至少包含XM选项的WiFiScope WS6-1000。


通信连接方式:

1.WiFi 连接

使用一个基于计算机的示波器从来没有比使用无线示波器WiFiScope WS6更容易:只需打开它并在计算机上启动软件::

  • 不需要电线,因为它是电池供电的,可以在充满电的电池上工作数小时

  • 不需要接口电缆,因为它使用WiFi连接到计算机

这允许您完全浮动式测量,完全独立于您的计算机。WiFiScope WS6可以放置在任何难以接触到的测试对象附近,或者放置在无法进行有线连接的移动的对象上。

因为无线示波器WiFiScope WS6没有连接到计算机,所以没有损坏计算机的风险。

2.网线连接

当在有有线网络的远程位置进行测量时,WiFiScope WS6也可以通过其LAN端口使用。然后可以通过网络在任何地点进行测量,而不需要让计算机靠近测试对象。

WiFi示波器WiFiScope WS6使用其1 Gbit LAN连接,可以实现比通过WiFi更高的流性能。

3.USB3.0连接

当无线测量或局域网连接的测量不需要或不可能时,WiFiScope WS6也可以通过其USB3.0端口进行连接。这带来了更高的数据流性能。另外,当通过USB3.0连接时,WiFiScope WS6可以通过其CMI接口与示波器相结合。


示波器软件

高速无线WiFi示波器和USB示波器配套使用PC示波器软件时,可被用作:

  • 示波器

  • 频谱分析仪

  • 数据记录器

  • 万用表

  • 任意波形发生器

  • 协议分析器


  1. 快速设置

为了简化设置的测量,多通道示波器软件包含大量的快速设置,几乎任何应用。快速设置包括特定测量的基本设置,以及有关所选快速设置的附加信息,如如何连接仪器和/或附件。快速设置也可以包含参考信号。加载快速设置后,可以执行特定的测量,如果需要,还可以对设置进行小的调整。快速设置是精心组织在一个树形结构,按应用程序排序。只需点击几下鼠标,就可以执行复杂的测量。


2.网络连接

Handyscope系列示波器与以太网连接(局域网、WiFi或广域网)的远程测量是如此透明,看起来以太网连接的仪器是直接连接到个人电脑上的。多通道示波器软件默认支持以太网连接仪表。示波器、频谱分析仪、数据记录仪和电压表的所有软件和硬件功能都通过网络保持可用。不需要特定的网络知识。可用仪器对话框显示网络仪器。只要打个勾就可以开始测量了。


3. 示波器功能

示波器是用来显示信号电压,标绘与时间(Yt)或另一个信号电压(XY)。

示波器在多通道示波器软件中可以有一个或多个大型的、完全可配置的图形,其中每个图形可以显示一个信号的不同部分。被测信号可以被复制到参考信道中,以便与先前的被测信号进行比较。

在示波器中可以使用游标进行屏幕测量,也可以使用t=0线表示触发力矩。可以为信号提供描述性的名称,并提供一个图例来简化对显示信号的识别。可以放置文本标签来标记信号的有趣部分。

为了显示所测信号的所有细节,示波器提供了无限的缩放在垂直和水平方向。所有缩放动作可以撤消缩放功能。


4.组合和同步多个仪器

当两个或四个测量通道不够用时,Handyscope系列仪器提供了将多个示波器合并到一个具有多个输入通道的示波器的可能性。只需一根耦合电缆就可以将多个仪器组合成一个具有多个通道的组合仪器。

多路示波器软件将单个仪器自动组合成一个具有多个输入通道的大型组合示波器。


5.数学运算函数

多路示波器软件提供了加、减、乘、除、积分、微分、求平方根、求对数等多种数学运算。这些数学运算以I/Os的形式提供,也称为处理块,可用于处理测量信号和参考信号。

将这些数学处理块组合在一起,在构建复杂的数学操作以彻底分析测量数据并从数据中获得所需的所有信息方面提供了无与伦比的可能性。数学运算的结果可以显示在一个或多个图形中,可以显示在数字显示器中,可以显示在表格中,可以以各种常见的文件格式写入存储器。


6.频谱分析仪

频谱分析仪是一种在频域内以图形方式显示信号幅值的仪器。它将显示信号中出现的频率分量以及它们的强度。

  • 用频谱分析仪比用示波器能更好地显示信号的小谐波失真。正弦波在时域可能看起来很好,但在频域谐波失真是可见的。

  • 噪声信号在示波器的时域内可能是完全随机的,在频谱分析仪的频域内可能是一个频率占主导地位。

  • 在频域内,从调制信号(AM或FM)确定载波频率、调制频率、调制电平和调制失真简单。


7.数据记录器

数据记录器是一种直接记录显示信号电压的仪器,它根据时间(Yt)或另一信号电压(XY)绘制信号电压。

数据记录器是测量缓慢变化的信号的理想仪器,例如房间内的温度变化。在捕获整个过程时,输入信号的任何变化都是立即可见的。

数据记录器的另一个应用是测量长而非重复的信号,如串行通信信号,这些信号持续时间太长,无法在硬件的内存中捕获。


8.万用表

万用表是一种仪器,它对一个信号进行测量,然后确定该信号的一个或多个特定属性,并将这些属性显示为数值。

万用表可用于测量或监测信号的特定属性,如均方根值、频率、zui大值等。多路示波器软件可以有任意数量的完全可配置显示器,既可以将测量值显示为数字,也可以使用量规显示。当使用仪表显示器时,它可以有用的调整电路的特定属性,例如调整偏移为零。


9. 任意波形发生器

任意波形发生器是一种能够产生重复或单发信号的仪器。信号可以有一个预定义的标准形状,如正弦波或方波在传统的函数发生器。然而,信号也可以是由用户定义的任意形状。这些信号可以用多通道示波器软件或外部程序生成,也可以是以前用示波器测量并装入发生器的信号。

函数发生器是电路测试中必不可少的仪器。它可以用来给被测电路施加一个信号,以测试该电路的功能。

任意波形发生器的一个具体应用是,不需要实际条件就能产生模拟某些外部条件的信号。这方面的一个例子是生成以前测量的曲轴传感器信号,并将其应用于汽车的电机管理系统。电机管理系统中的各种部件可以在无需发动机运行的情况下进行测试。依赖串行通信信号的系统也可以通过这种方式进行测试。


10.协议分析仪

协议分析仪是一种测量仪器,它分析一个或多个信号,这些信号用于根据特定协议在电子设备之间通信。协议分析器检查信号并对传输的信息进行解码。解码后的信息可以以图形、表接收器和表接收器的形式显示。

在开发通信总线的硬件和/或软件实现时,协议分析器是一个有用的工具。它也可以用于调试设备或总线故障。

多路示波器软件包含以下协议分析仪:

  • CAN总线分析仪

  • J1939译码器

  • I2C分析仪

  • 串行分析仪

  • SPI-decoder


11.多语言界面(包含简体中文)
