偏振不敏感(偏振无关)光栅-通信用

通讯波段,耐高温,偏振不敏感衍射光栅

所属类别:光学器件 » 相全息衍射光栅

所属品牌:

技术服务人员:魏工(David)

电话:185 0177 0670

邮箱:jiabin-wei@auniontech.com


偏振不敏感光栅-通信应用



上海昊量光电设备有限公司推出一系列波长范围为532~2000nm线密度在150~1800l/mm之间的体相全息衍射(VPH)光栅全息光栅即利用全息照相技术制作的光栅,相比传统刻划光栅其具有无鬼线、低杂散光、无像差,可制作任意尺寸的优点。光栅介质两侧被双层玻璃(无反射膜)覆盖,因此其为透射光栅,所用介质为具有理想性能的全息记录材料—重铬酸盐明胶(DCG),该介质偏振不敏感、高效率、宽带宽的特点成就了光栅具有同样的优异性能。衍射介质在体积内的设计则使其具有长寿命、易清洗、易操作,耐划伤的特点,AR镀膜则使其具有更低的能量损耗。





特征及优点:

极好的一级衍射效率

波前畸变与散射

偏振不敏感& AR涂层

坚固的设计,易于操作和清洗

稳定性好

无鬼线

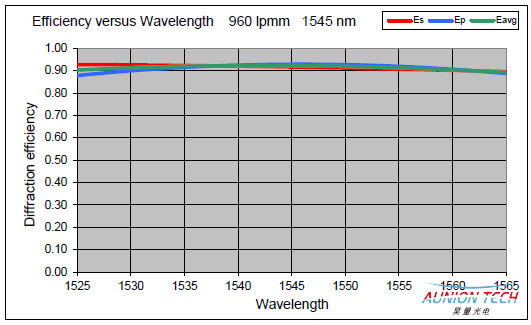

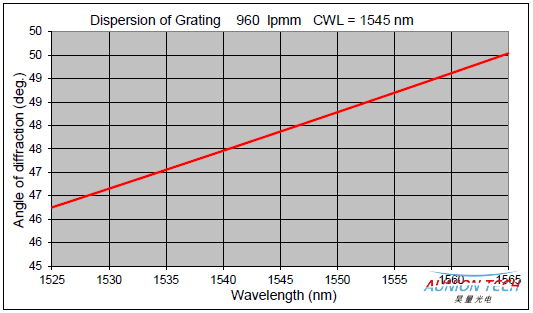

Dickson 光栅是一种特殊设计的体全息光栅,其能够在40nm带宽、大于90o入射角条件下保持对正交入射偏振光同样大小的衍射效率,同时具有非常低的波前畸变(<λ/4),这是其他光栅难以企及的。这样的特点使其非常适用于通信方面的应用,例如Mux/Demux/Remux、OSA、监视器、过滤器、拉曼光谱等等。Dickson 光栅可以很容易地用于几乎所有的光谱范围,例如一个线密度为940lpmm、1525~1565nm的Diskson 光栅可同时具有高色散、高衍射效率(>90%)、低PDL(<0.25dB)的优异性能。通常的反射式光栅会对入射光有20%的能量吸收,这对功率范围在5~50mW之间的通信信号来说是非常不利的,Diskson 光栅对入射光只有<3%的功率吸收。



我们通信级环氧树脂密封光栅能够在沸水中数天或在95oC饱和湿度中两周而无降解,我们一些类似的但非Dickson设计的光栅目前在商业多路复用器,并在多次严格测试中脱颖而出。光栅介质DCG是密封在各种底物之间的,如bk-7、Borofloat、低铁玻璃和熔融的二氧化硅,使它不受任何事物的影响,除了极端高温。



相位光栅几乎没有吸收但更常见的反射光栅吸收的热量高达20%,变得非常热。通信信号在5~50mW之间并不罕见,因此增加100个或更多的通道是很热的。光栅可以吸收热量,但光纤末端的损耗将用瓦茨来测量,因此散热可能需要在设备的包装中考虑。光栅的吸收和散射总量大约是2或3%,所以这不是一个问题。根据胶水的不同,它可以开始软化或降低10~100 W/cm2的连续波,适当硬化的明胶可以承受100W/cm2的连续波。



以下为适用于通信应用的库存光栅,如果没有您需要的,请联系上海昊量光电,我们可以进一步提供定制光栅来满足您的应用。
