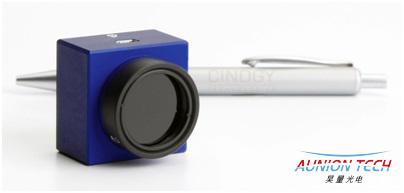

CinAlign - 在线调试光束分析仪


在线调试光束分析仪CinAlign,同时监控功率和光斑变化,让激光调试成为简单的工作。

关键词:在线调试仪器,在线调试光束分析仪,光斑分析仪,光束分析仪,激光光束质量分析仪


还在用效率低下的功率计调试激光器吗?

还在产品光斑尺寸不一致而反复返工吗?

还在为调整光斑位置和光斑间的距离而发愁吗?

还在为光束分析高昂的价格所困扰吗?


以往激光生产线上,在线调试依靠的主要工具是功率计。但功率计只有功率的读数,无法直观的反应光束随调试的变化,调试工作费时费力。

为了提高激光器产线的生产效率,德国的光束分析仪厂商Cinogy公司为激光生产线调试专门设计了一款低价位、小体积、简单实用的在线激光调试专用的光束分析仪--CinAlign。借助CinAlign在线激光调试专用的光束分析仪,调试人员能同时监控功率及光斑的变化,从而成倍缩短激光调试时间,并且还能极大的提高激光器的一致性!

此外,由于体积小,便于携带,USB供电等特点,CinAlign也成为激光设备安装及维护人员必备的随身工具之一。



功能介绍视频:


应用一:固体激光器在线调试



固体激光器的调试是激光器调制中费时费力的一项工作。这主要是由于操作员只能通过功率的变化来识别调试的方向,但调试的初期往往激光处于不稳定状态,或调试过程中会出现几个功率的峰值,这样仅通过判断激光功率变化的方法使得固体激光器的调试工作变得困难。



通过使用CinAlign在线调试用光束分析仪,操作员可以同时监控激光的功率和光斑模式,这样使调试工作的方向感大大增强。可以使操作员迅速找到的调试位置,同时也方便操作员以更快的速度找到温控点及电流点。大大提高生产效率,同时提高产品的成品率及可靠性!



同时在激光器调制过程中,操作员还可以同时初步监测激光器的指向稳定性(点稳定性)等指标。



应用二:激光准直系统调试



准直系统的调试决定激光的光斑尺寸,发散角,光束轴偏角等参数。如果在准直系统调试时没有及时发现问题,到了成品检验阶段再退回返工将是一件浪费时间的事情。



通过使用CinAlign在线调试用光束分析仪配合简单导轨,操作员即可在准直系统调试阶段对光斑尺寸,光束发散角及光束轴偏角等参数进行测试及控制,这样大大减小了成品检验退货返工的几率。极大的提高了生产效率。



应用三:光纤耦合调试



光纤耦合,尤其是单模光纤耦合是激光器生产效率的瓶颈之一。很多公司对光纤耦合都望而却步。



通过使用CinAlign配合适当透镜,操作员可以比较容易的把握调整方向,提高工作效率。



应用四:多光斑相对位置调节



在某些应用中,需要两个以上的光束进行间距的调整。单纯通过人眼的判断进行调试准确性极低,对于近红外激光更是不可能实现的。



CinAlign可以轻松搞定多光斑相对位置调整的工作。光斑通过调试用光束分析仪的软件界面,可以实时的观测到光束XY方向的大小。从而可以实时的调整光斑XY方向的大小。CinAlign还允许操作员通过强度比例设定光斑尺寸的边缘,从而为调制提供了极大的便利。



应用五:大功率半导体激光器快轴压缩



大功率半导体激光器在使用之前都要经过快轴准直的过程,但快轴准直有可能存在光斑变形,光束尺寸不对,发散角不对等问题。尤其是对于近红外波段,调制的观察一直是一个难题。传统的调试方法是采用标有十字叉丝的白纸,放置在光束输出的后面进行光束XY方向的调整。




CinAlign在线调试用光束分析仪为大功率半导体激光器快轴准直光斑观察提供了low cost,简单,准确的解决方案。

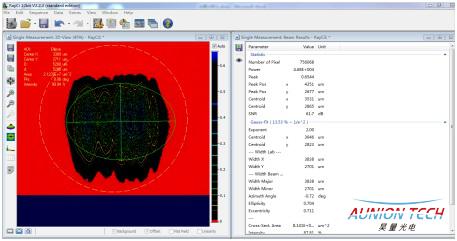

CinAlign在线调试用光束分析仪的软件界面

CinAlign软件主界面



CinAlign软件二维能量分布界面



CinAlign软件所有测量参数界面


应用六:双光束或多光束重合调试



平衡零拍探测实验调光束重合经常是令人头疼的事情,通过CinAlign这项工作可以轻松搞定!

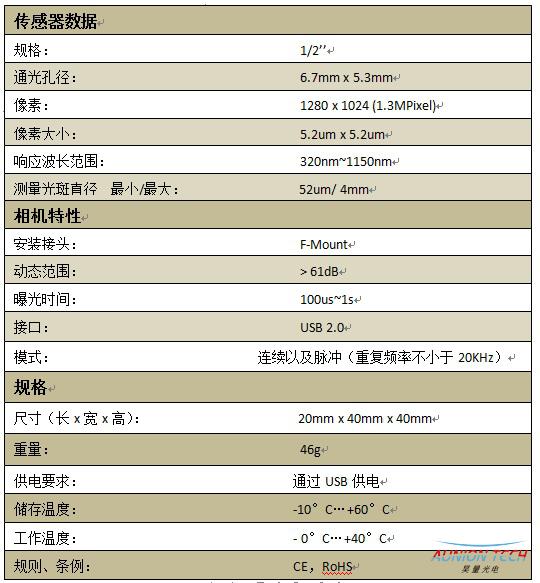

技术规格
