径向/角向偏振片

  • 径向/角向偏振片
径向偏振转换器/径向偏振片/径向偏振器

所属类别:光学器件 » 偏振器件

所属品牌:

产品负责人:

姓名:吴工 (Sam)

电话:130 2016 6191(微信同号)

邮箱:wenchao-wu@auniontech.com

径向偏振转换器/径向偏振片/径向偏振器

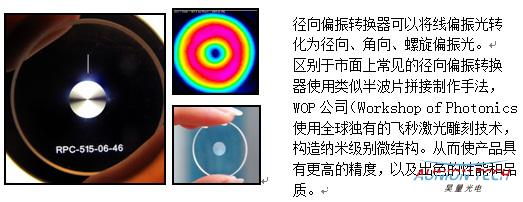

我们运用其飞秒加工技术,以激光雕刻纳米结构的方式制造出高精度的径向偏振转换器(径向偏振片/径向偏振器/Z-polarizer/Radial Polarization Converter/s-waveplate)。产品具有大孔径(15mm),高损伤阈值,近100%转换率,无分割拼接等优点。



关键词:径向偏振转换器,径向偏振片,径向偏振器,Z-polarizer, Radial Polarization Converter),s-waveplate,linear to radial polarization converter



径向偏振转换器

(径向偏振片/径向偏振器/Z-polarizer/Radial Polarization Converter)



产品规格



Product

Operation     wavelength

transmission

Clear     aperture, mm

RPC-488-02

488 nm ±15 nm

>40 %

2

RPC-488-04

4

RPC-488-06

6

RPC-488-08

8

RPC-515-02

515 nm ±20 nm

>45 %

2

RPC-515-04

4

RPC-515-06

6

RPC-515-08

8

RPC-632-02

632 nm ±20 nm

> 50 %

2

RPC-632-04

4

RPC-632-06

6

RPC-632-08

8

RPC-800-02

800 nm ±25 nm

> 55 %

2

RPC-800-04

4

RPC-800-06

6

RPC-800-08

8

RPC-1030-02

1030 nm ±35 nm

>65 %

2

RPC-1030-04

4

RPC-1030-06

6

RPC-1030-08

8

RPC-1550-02

1550 nm ±40 nm

>75 %

2

RPC-1550-04

4

RPC-1550-06

6

RPC-1550-08

8



* 我们可定制特殊波长,尺寸等,详情请致电021-51083793 上海昊量光电设备有限公司


产品特点

·        将线偏振转换为径向偏振或角向偏振

·        产生光涡旋

·        高损伤阈值

·        对指定波长高达近100%转换效率

·        50-90% 透过率(可镀增透膜

·        大孔径 (最大到15mm; 标准产品6 mm)

·        更高工作温度范围(无粘合组件,不用担心粘合剂脱落)

·        不存在“无效中心区域”的问题

·        不存在分割拼接

·        可实现宽波长范围起偏


径向偏振转换器在激光精密加工方面的优势

· 有助于获得更小光斑 ( NA>1)

· 保证了各个方向的机械加工性能 *

· 在所有方向上的切割速度保持一致



**制造溶液,而后用化学腐蚀通过上面的通道来保持特性。



径向偏振转换器在超分辨显微应用的优势

· 可获得小于衍射极限的分辨率



径向偏振转换器在光镊应用的优势

· 多粒子捕获

· 更精细操作

其他应用

· 某些激光器腔内偏振控制应用

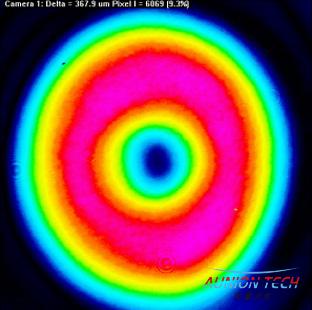

Fig.1  经过径向偏振转换器/径向偏振片/径向偏振器/Z-polarizer/Radial Polarization Converter)后径向偏振光强度分布


Fig.2  偏振片和径向偏振转换器/径向偏振片/径向偏振器/Z-polarizer/Radial Polarization Converter)光强分布
