C波段高增益光放大器

高增益! 低噪声!


上海昊量光电设备有限公司推出一系列具有高增益的光放大器LHA-100,其能够对C/L波段功率低至-45dBm连续光进行功率放大,最高可实现50dB放大,同时具有超低噪声的特点。其中LHA-100C工作波长范围为1529-1562nm,LHA-100CL工作波长范围为1529-1563nm和1570-1603nm。两款放大器均提供FC/SPC、FC/APC、SC/SPC、FC/APC接口选择。


主要特征:

  • 高增益高至50dB

  • 输入功率低至-50dBm

  • 低噪声


典型应用:

  • 光学组件检测

  • 低功率信号放大

  • 光学传感

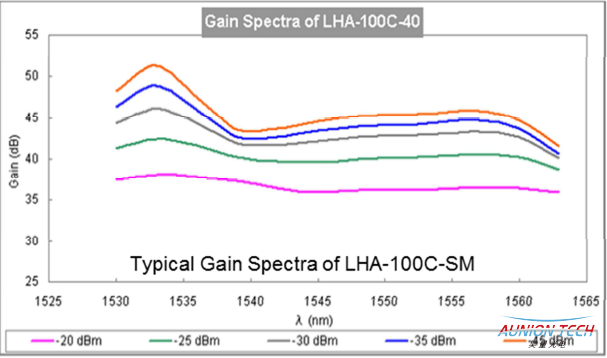

C-band High Gain Optical Amplifier: LHA-100C

Category

Parameter

Specification



Min.

Typ.

Max.

Unit

Optical Characteristics

Wavelength Range

1529


1562

nm


Input Singal Type

Continuous Wave (CW)



Input Singal Power Level

-45


-15

dBm


Saturated Output Power@Pin of -15 dBm

10

15


dBm


Gain @-45dBm Input

40

42


dB


Gain @ 1531~1534nm, -45dBm Input Signal

50

53


dB

SM Type

Noise Figure @ -45dBm Input Signal


3.6

4.2

dB

Polarization Dependent Gain (PDG)


0.3

0.5

dB

Polarization Mode Dispersion (PMD)


0.3

0.5

ps

Optical Fiber

SME-28e


PM Type

Noise Figure @ -45dBm Input Signal


3.2

3.8

dB

Polarization Extinction Ratio (PER)

20

23


dB

Optical Fiber

Panda 1550nm Fiber



Input/Output Isolation

>30

dB


Optical Connector

FC or SC, SPC or APC



Electrical Power Consumption

50

W

Control

Remote Control

USB


Recommended Operating Conditions

Power Supply

AC 100~240 (50/60 Hz)

Vac


Operating Temperature

+10 ~ +45

oC


Storage Temperature

0 to +60

oC

Physical

Dimension (WxHxD)

236 x 88 x 360

mm


Weight

5

kg

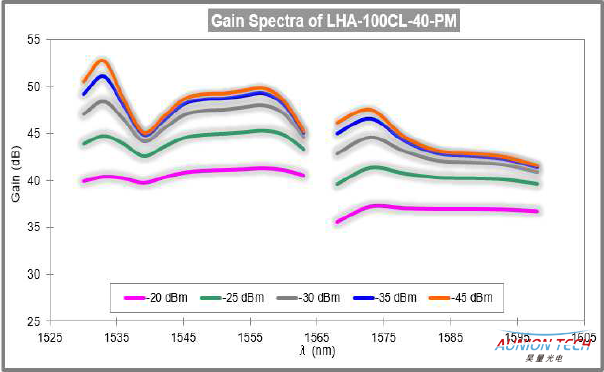

CL-band High Gain Polarization Maintaining Optical Amplifier: LHA-100CL

Category

Parameter

Specification



Min.

Typ.

Max.

Unit

Optical Characteristics

Wavelength Range       (C-band)

1529


1563

nm

      (L-band)

1570


1603

nm


Input Singal Type

Continuous Wave (CW)



Input Singal Power Level

-45


-15

dBm


Saturated Output Power@Pin of -15 dBm

10

15


dBm


Gain @-45dBm Input

35

40


dB


Gain @ 1531~1534nm, -45dBm Input Signal

50

52


dB


Noise Figure @ -45dBm Input Signal


3.8

4.5

dB

Polarization Extinction Ratio(PER)

20

22


dB

Optical Fiber

Panda 1550nm Fiber



Input/Output Isolation

>30

dB


Optical Connector

FC or SC, SPC or APC



Electrical Power Consumption

35

W

Control

Remote Control

USB


Recommended Operating Conditions

Power Supply

AC 100~240 (50/60 Hz)

Vac


Operating Temperature

+10 ~ +40

oC


Storage Temperature

0 to +60

oC

Physical

Dimension (WxHxD)

429 x 88 x 360

mm


Weight

8

kg
