Nanobase共聚焦光电测试成像系统全新介绍
Nanobase共聚焦光电测试成像系统-助力您的定制化需求
ABOUT NANOBASE
Nanobase公司简介
Nanobase是Openbase group的子公司，一直在开发和提供基于纳米光学工程的精密分析系统，拉曼光谱系 统，光电流成像系统，荧光寿命检测系统和半导体行业相关测试设备。共聚焦拉曼光谱仪的性能和质量得到了 众多客户的认可，在韩国占有超过70%的市场，从14年进入中国市场以来，已经在华中科技大学，南开大学，哈 尔滨工业大学，北京航空航天大学等15个客户中得到认可。
ABOUT AUNION
昊量光电Nanobase国内独家代理
昊量光电作为Nanobase的独家代理商，秉持“专业来自专注，专注 成就未来”的理念，会努力做好产品销售和技术支持，满足中国市 场的需求。
ADVANTAGE
为什么客户选择我们的设备
根据您的测试需求选择不同的功能测试模块
Nanobase公司作为韩国高端拉曼光谱成像仪器的知名制造商，具有自己的制造和开发能力。凭借高性能的 光谱仪和简化的Nanospectrum软件，不仅能作为多功能的分析工具，而且还具有广泛的灵活性，可以多次 升级和扩展功能，满足您灵活的实验需求。我们的系统亮点如下：

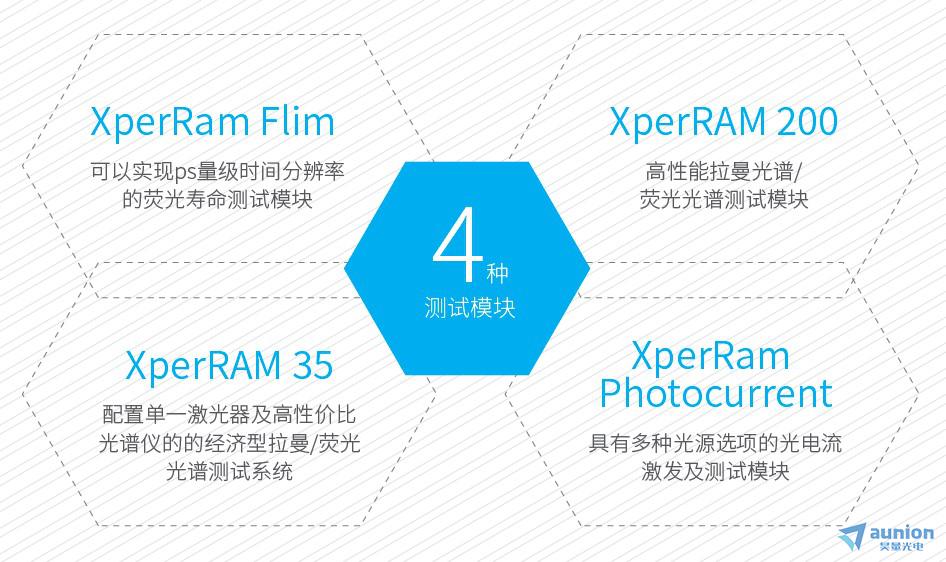

我们提供四种不同的测试模块，所有的仪器都可确保研究人员享受我们突破性的优势，可在任何预算范围 内获得客户证明的测试分析能力。
高性能的硬件 使用便捷的软件
1、多功能系统
一个系统可实现拉曼, 光致发光 (PL), 电致发光 (EL), 荧光寿命成像(FLIM)，光电流（photocurrent）测量。
2、高效、灵活的光谱系统
可替换、旋转的体相全息（VPH）光栅。
3、快速、大面积二维扫描
200 μm x 200 μm (在40X物镜下, NA : 0.75) ，样品无需移动。
4、共聚焦3D成像分析
FEATURE
结构特点

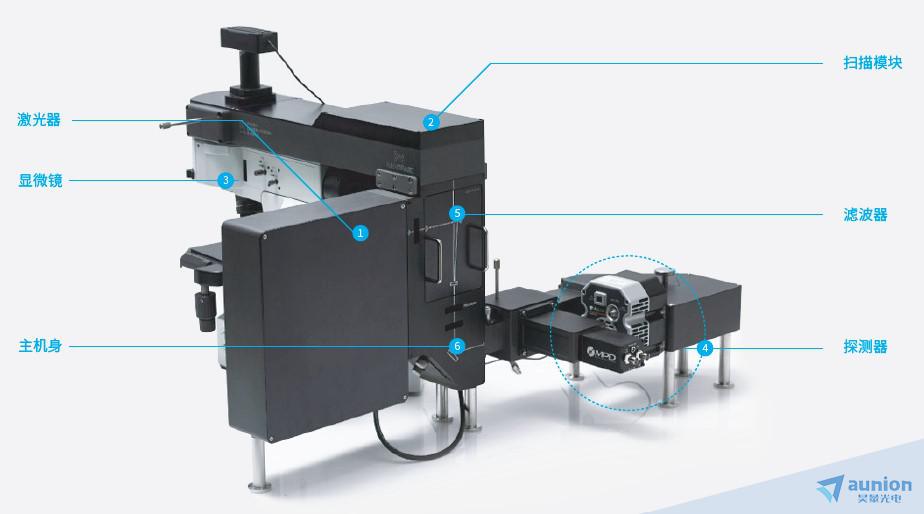

从①激发光模块中选择合适的激发波长，进入⑥主机身中，通过手动或电动的衰减器可以调整样品界面的激发功率。激光通过⑤滤波器套件内的一系列带通滤波片和反射镜进入上方的②扫描模块中，导入到③显微镜，并通过显微物镜聚焦在样品台上，通过上方的cmos相机可以在计算机上被实时观测到。散射光由同一物镜收集并沿原路返回，经由⑤滤波器套件滤除瑞利散射光，通过共焦针孔进入到④探测器中，通过透射式光栅进行分光，并汇聚在探测器上。最终样品测试的结果在计算机上以光谱/寿命曲线/电学曲线的形式呈现给个客户。
① 激发光模块：最多可安装3个单纵模激光器，进行光斑修正并保证合束高度一致。
② 扫描模块：独特的振镜模块，可实现大面积二维Mapping,无需样品移动，此外，配备的CMOS相机可以对样品进行实时观测。
③ 显微镜：研究级正置显微镜（Olympus BX43系列），可以在保证光电测量的功能同时，亦兼容明场、案场、偏振光、微分干涉及荧光照明等照明方式。
④ 探测器：可配备光谱仪，单光子探测器等设备，预留两个探测器接口。
⑤ 滤波器套件：可以直接更换的滤波器套件，更换后无需重新做准直。
⑥ 主机身：XperRam系列根据不同功能提供不同的主机样式，从而保证和不同套件间的兼容性。

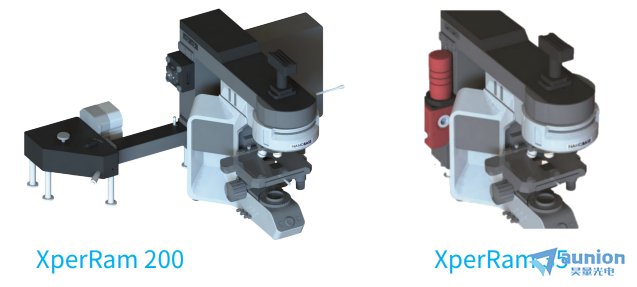

INTRODUCTION OF EQUIPMENT DRAWING
设备图简介

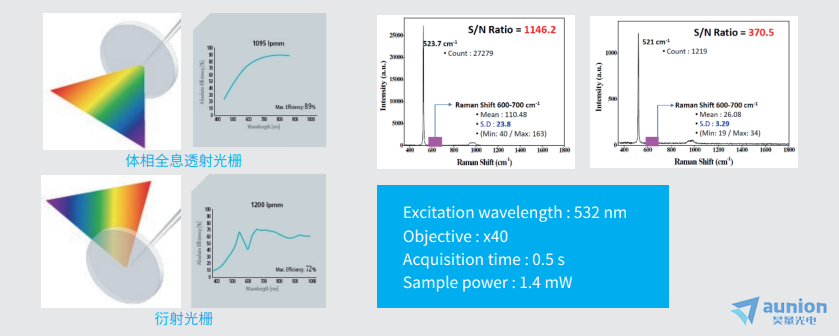

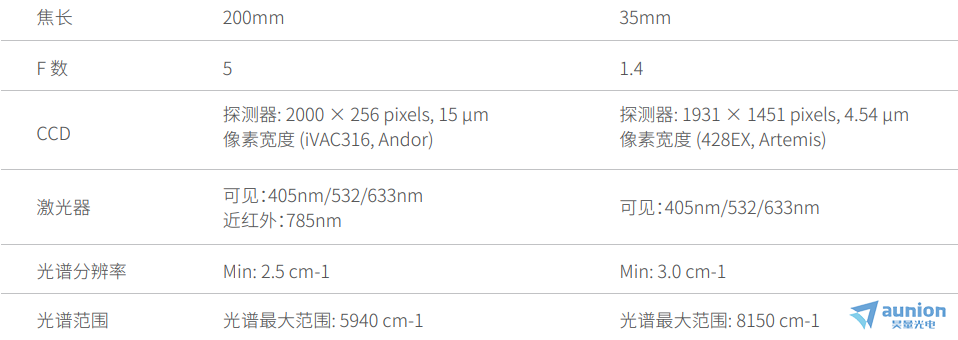

体相位全息透射式光栅光谱仪
Nanobase使用的体相位全息光栅最大效率高达89%，而其他厂家的反射式光栅最大效率为72%。体相位 全息光栅不依赖偏振和波长，并且简化光路提高了信噪比。

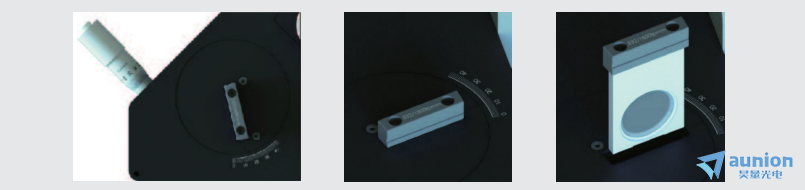

可互换、旋转插拔式光栅
Nanobase光谱系统可任意互换旋转光栅，并调整入射光与装备光栅之间的角度。

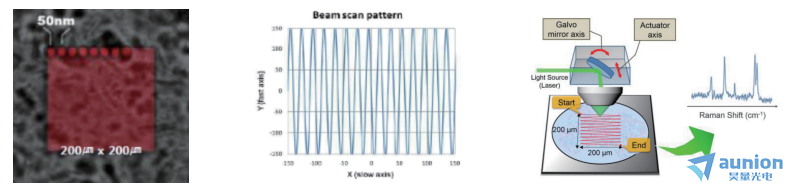

扫描振镜
NANOBASE的激光扫描类型是共焦激光扫描。其中检流计反射镜用于X轴，致动器用于Y轴。这种类型可以 实现比机械工作台更高的速度和精度的扫描。振镜扫描，载物台不动，易于实现原位扫描功能。
TYPICAL TEST CASES
典型测试案例

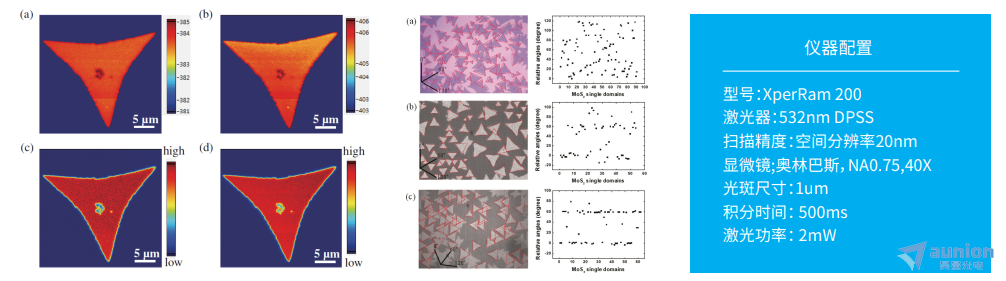

2D拉曼成像
用CVD法在不同的基底上合成了MoS2原子膜。选择三种不同的底物;SiO2为无定形基体，Al2O3为晶格常 数为六边形晶体基体，与MoS2薄膜不匹配; GaN为六边形晶体基体，与MoS2匹配良好。由于MoS2晶体结 构和晶格常数的相似性，在GaN衬底上合成的MoS2薄膜的畴向排列优于SiO2或Al2O3。

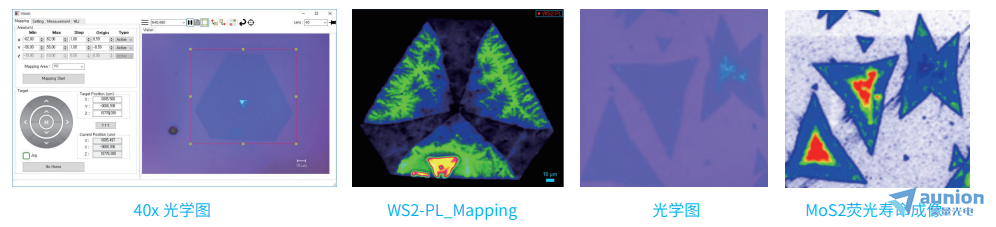

荧光/荧光寿命成像

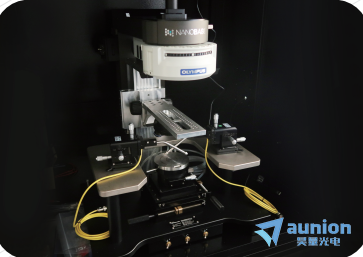

光电流成像
石墨烯晶体管的光电流测量
-石墨烯晶体管转移特性的研究
-可用于各种材料和光电器件中

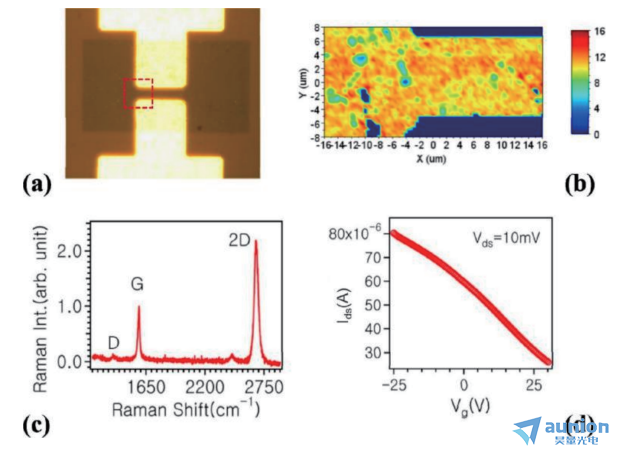

下图显示：
(a) cvd生长石墨烯晶体管的光学显微图。
(b) 二维拉曼图，表示(a)点矩形区域内2d波段强度与G波段强度之比。
(c) 532nm激光激励下石墨烯器件上一个点的代表性拉曼光谱。
(d) 漏极电流(Ids)在漏极电压(Vds)为10 mV时，与栅极电压(Vg)的关系。
TYPICAL CASE
典型客户应用案例
我们使客户的拉曼梦想轻易实现。
Nanobase公司是全球为数不多的提供量身定制的拉曼产品的制造商之一，这些产品量身定制以满足每个客 户的复杂需求。以下定制项目是众多示例中的一小部分，这些示例证明了我们的能力和技术创造力。

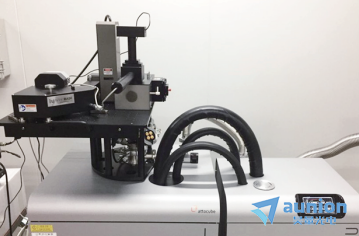

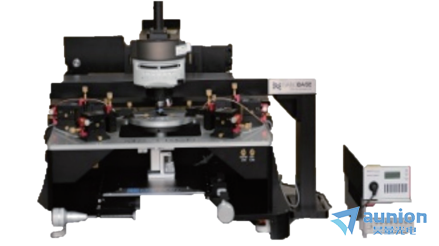

与低温恒温器耦合的拉曼光谱系统
成均馆大学：
XperRAM经过改进可以与低温恒温器和超导磁体系统耦合。耦合的无制冷剂低温 恒温器可提供4K的极低温环境。

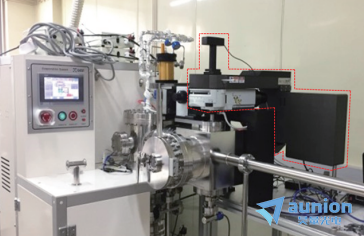

与CVD腔耦合的拉曼光谱系统
韩国工业技术研究所：
特别改进了基于XperRam35的拉曼光谱系统，实现了CVD过程的实施监控。特别 设计并提供了一种完全密封的用于保护化学品暴露的长探针。

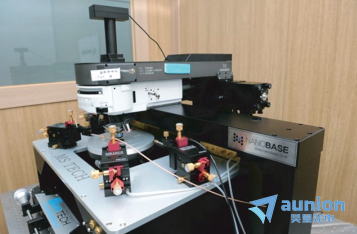

耦合光电流测试系统的拉曼光谱仪
三星高级技术学院：
对XperRam 200进行了改进，用于研究硅晶圆等线结合材料在一个系统中的电学 和光学性能。这个定制的XperRam系统使用了超连续介质激光源。

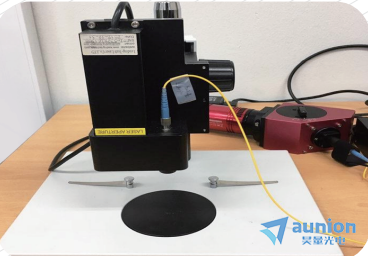

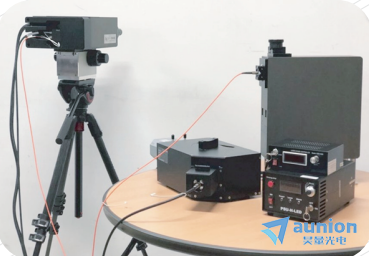

室外测量用便携式拉曼光谱系统
国立文化遗产研究所:
XperRam被重新设计用于室外拉曼光谱测试。3个不同波长（473nm,532nm,673nm）激光被集成。为获取显微拉曼光谱，设计了一种专用的显微探头。另外，定制的XperRam的激光盒和光谱仪可以与XperRam的标准产品配套使用。

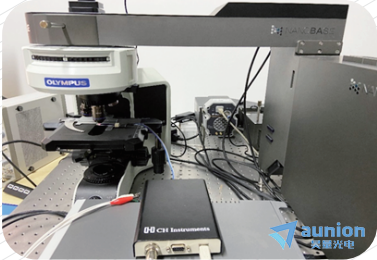

拉曼光谱与电化学工作站联用
上海应用技术大学:
SERS与表面印迹纳米颗粒相结合的方法为实际应用中雌激素分子的特异性选择提供了一种快速有效的检测手段。通过制备表面印迹核壳AuNPs作为特定功能的SERS基地而建立一种基于表面增强拉曼快速选择性检测策略双酚A（BPA）。

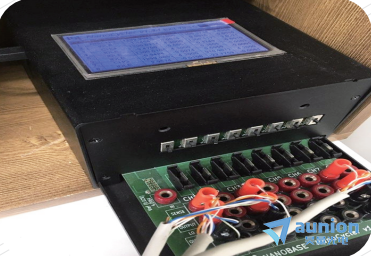

拉曼光谱与系统探针联用
天津大学:
将光电流和拉曼光谱联用（激发光源波长为：534nm）。测试聚合物与金石墨烯属纳米离子结合时，用于提高器件的电学和光电子性能。
原位电化学（一）
中央大学:
通过对 XpeRam 200重新设计，一种新型的无击穿原位拉曼光谱分析方法用于超级电容电池的气体析出的测试。配备532nm的激发波长，采用拉曼光谱法测量气体的分压，允许光学进入超级电容电池的内部体积，可持续性的检测分压，且不会影响电池的性能。
原位电化学（二）
中央大学：
利用LIB-Raman系统对商业LIB中气体析出进行了长期原位检测，并且对演化气体进行拉曼分析。此系统是由气体收集通道，气体传输端口和两个厚玻璃光学窗组成，因此装置是非破坏性和高度可靠的。拉曼信号是通过配备有532nm的激发光源和一个低倍率物镜的商用显微拉曼获得的。
RELATED PRODUCTS
相关产品
通用机身
XperRam Raman

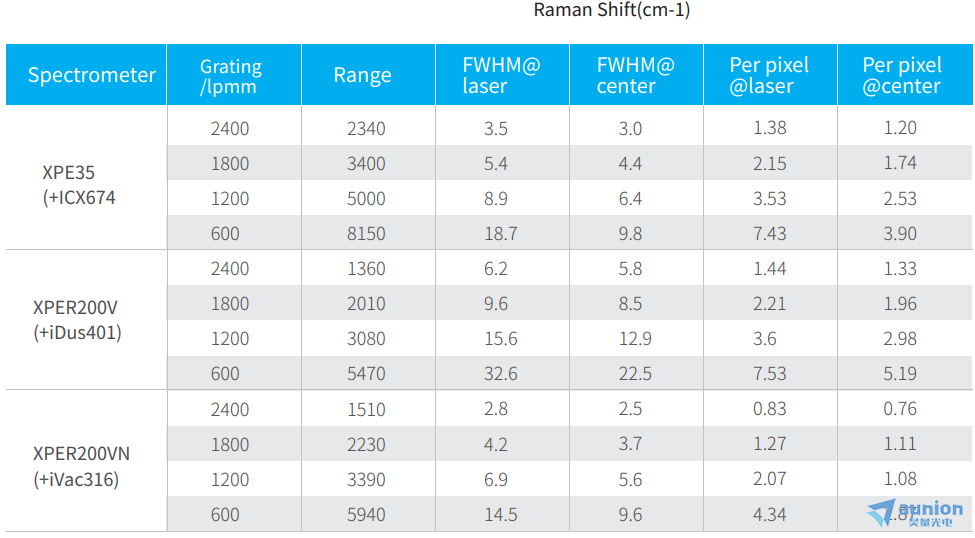

可选光栅列表
XperRam Film

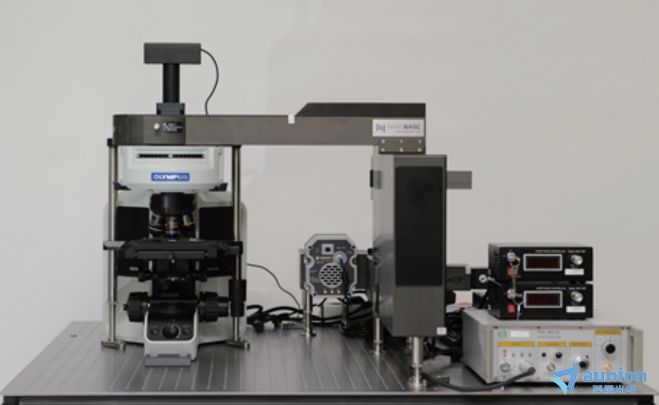

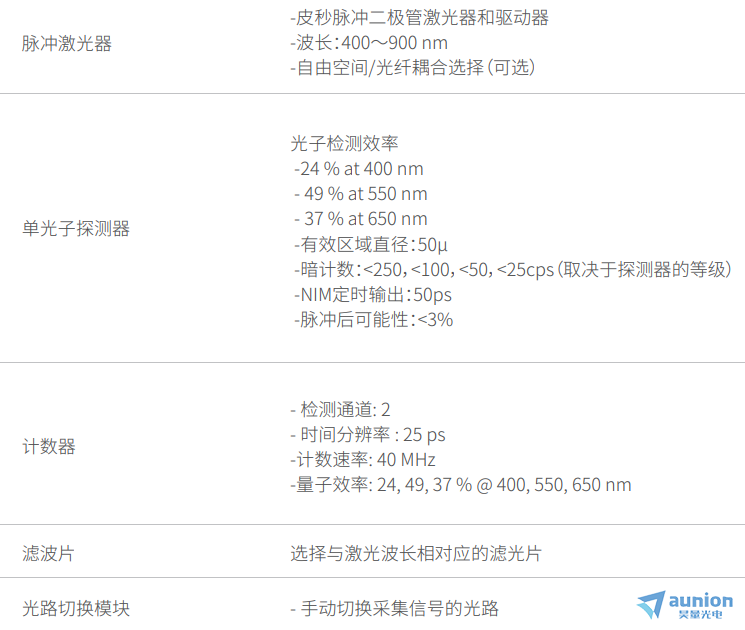

XperRam Photocurrent
