UV-NIR光束分析仪(150-1700nm)- CinCam 系列

  • UV-NIR光束分析仪(150-1700nm)- CinCam 系列
波段覆盖150-1700nm;像素尺寸高达2.2um;支持二次开发;超紧凑设计;

所属类别:激光量测设备 » 激光光束质量分析仪

所属品牌:德国Cinogy公司

工业市场(南方)

姓名:陈工(Mack)

电话:131 2257 8250(微信同号)

邮箱:baoyan-chen@auniontech.com

微信:点击扫描添加

工业市场(北方)

姓名:刘工(Eric)

电话:130 4060 6890(微信同号)

邮箱:junjie-liu@auniontech.com

微信:点击扫描添加

科研市场

姓名:许工(Gary)

电话:130 2016 6031(微信同号)

邮箱:zhengyang-xu@auniontech.com

微信:点击扫描添加

科研(江浙沪)市场

姓名:林工(Eva)

电话:131 2273 7520(微信同号)

邮箱:liqing-lin@auniontech.com

微信:点击扫描添加

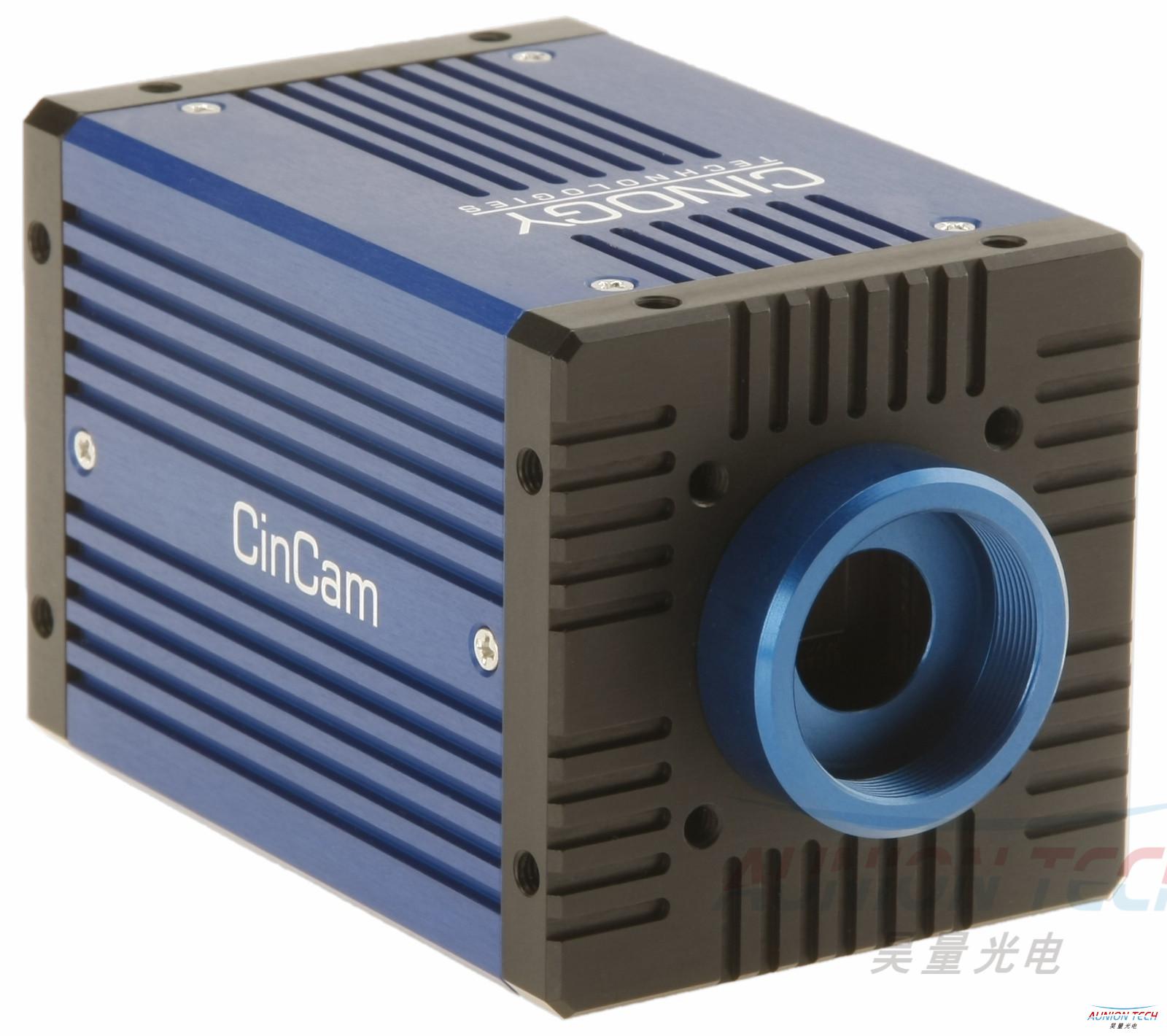

UV-NIR光束分析仪 CinCam系列


UV-NIR光束分析仪 波段覆盖紫外至近红外(150-1700nm)



德国Cinogy公司设计生产的UV-NIR波段的光束分析仪(Beam profiler)——CinCam系列的相机全部使用其独特卓立的‘CinCam’算法和技术,优化了UV至NIR波段的光束分析仪响应效率,包含cmos/ccd/InGaAs相机。由于具备高的分辨率和小的像素尺寸的特点,‘CinCam’确保了在对连续和脉冲激光光束测量分析时的高准确度。其即插即用的设计保证了设备的易兼容性和操作的简易型。此外Cincam光束分析仪通用的C/F-Mount接口设计,使外加衰减片、扩束镜、紫外转换装置、红外转换装置更为方便。RayCi64软件支持C/C++,C#,Labwiew,Java语言等多种语言二次开发。

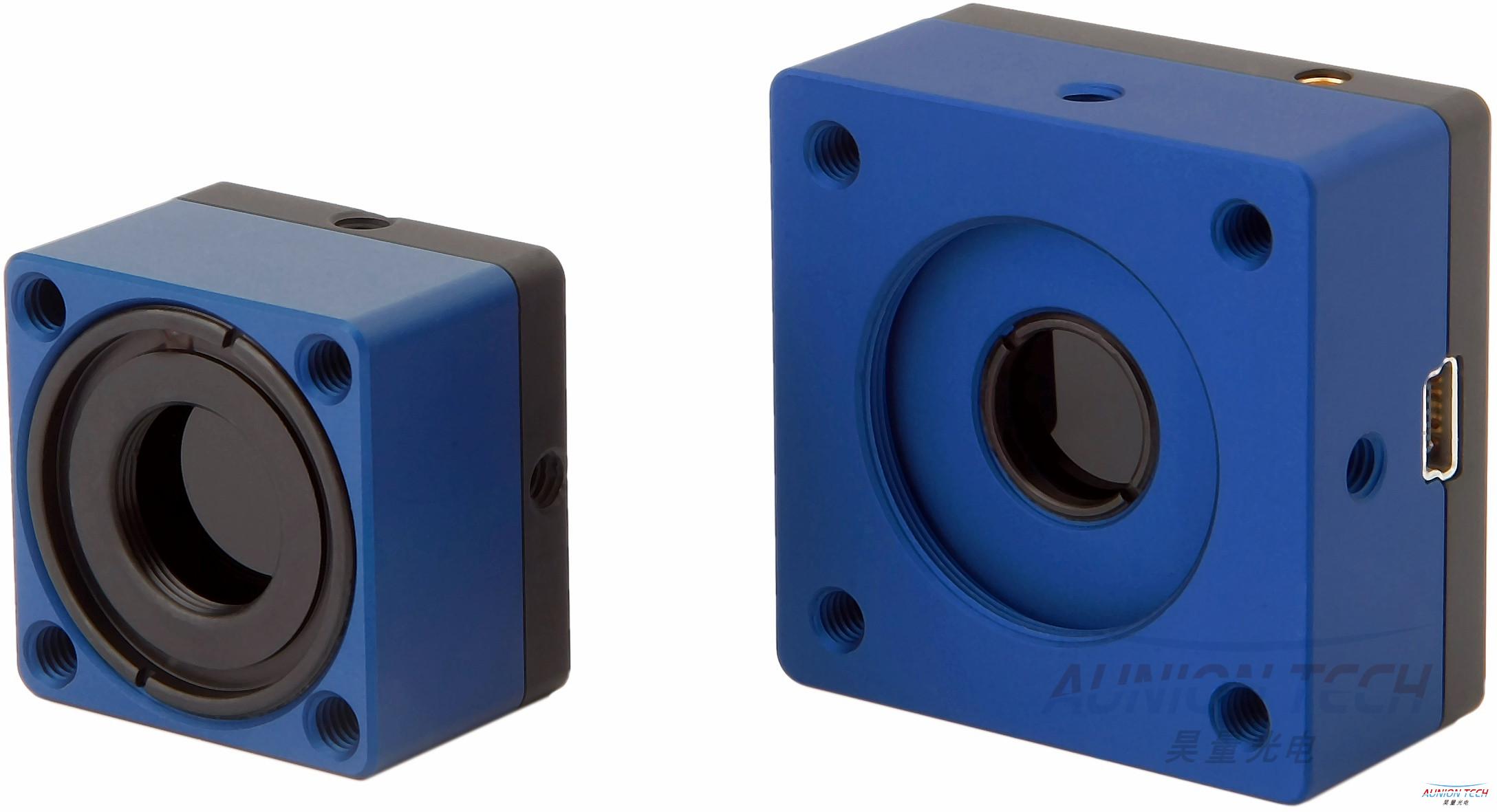

一、CinCam CMOS系列光束分析仪:



主要特点:

1、高分辨率:像素尺寸min可达2.2um

2、高帧频高动态范围的实时监控光束:帧频max可达100Hz

3、USB2.0/3.0接口

4、不同的软件版本可供选择:RayCi-Lite / Standard / Pro分析软件

5、成本低,性价比高

6、兼容测量连续和脉冲激光器


主要技术指标:

机型号

CMOS-1201EL

CMOS-1202

CMOS-1203

CMOS-1204

口径规格

1/2’

1/1.8’

1/1.8’

1/2.5’

响应波长范围

-RT

-UV

-OM

-IR

400-1150nm

320-1150nm

150-1150nm

-

400-1150nm+1470nm-1605nm

400-1320nm

320-1320nm

150-1150nm

240-1150nm

400-1150nm + 1470-1605nm

400-1320nm

320-1320nm

150-1150nm

240-1150nm

400-1150nm + 1470-1605nm

400-1150nm

320-1150nm

150-1150nm

-

400-1150nm + 1470-1605nm

通光孔径

6.7mm x 5.3mm

6.8mm x 5.4mm

7.2mm x 5.4mm

5.7mm x 4.3mm

像素

1280 x 1024

1280 x 1024

1600 x 1200

2560 x 1920

像素尺寸

5.2um x 5.2um

5.3um x 5.3um

4.5um x 4.5um

2.2um x 2.2um

接口

USB2.0


相机型号

CMOS-1201-Nano

CMOS-1.001-Nano

口径规格

1/1.8’

1’

响应波长范围

-RT

-UV

-OM

-IR

400-1320nm

320-1320nm

150-1150nm

240-1150nm

400-1150nm + 1470-1605nm

400-1320nm

320-1320nm

150-1150nm

-

400-1150nm + 1470-1605nm

通光孔径

6.8mm x 5.4mm

11.3mm x 11.3mm

像素

1280 x 1024

2048 x 2048

像素尺寸

5.3um x 5.3um

5.5um x 5.5um

帧频

Up to 40Hz

Up to 100Hz

机械尺寸

29mm x 29mm x 20mm

29mm x 29mm x 24mm

接口

USB3.0

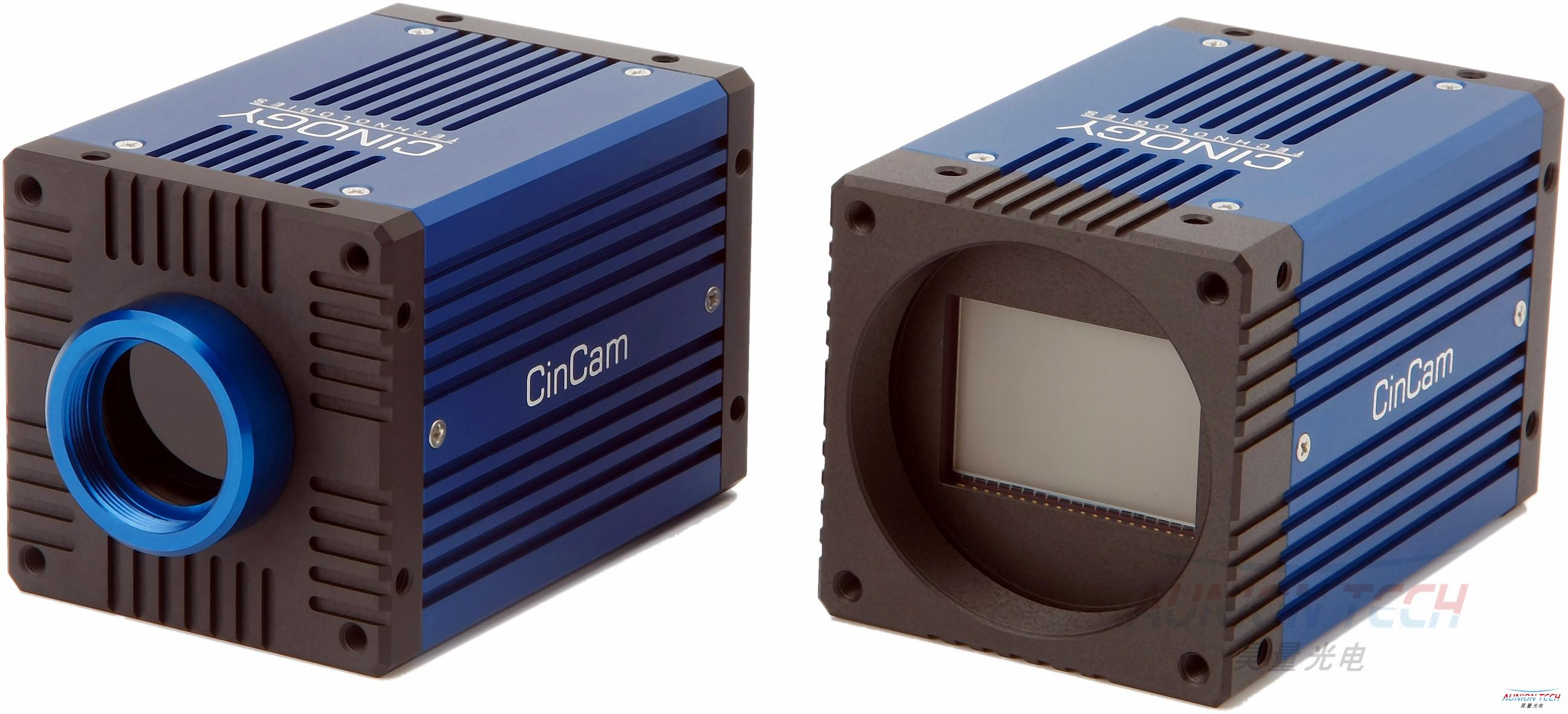

相机型号

CMOS-3501

     CMOS-3502

口径规格

Large Format Series

响应波长范围

-RT

400-1150nm

320-1150nm

400-1150nm

  320-1150nm

通光孔径

32mm x 24mm

36mm x 27mm

像素

5120 x 3840

7920 x 6004

像素尺寸

6.4um x 6.4um

4.6um x 4.6um




二、CinCam CCD系列光束分析仪:



主要特点:

1、高分辨率的被动风冷式的探测器

2、高帧频高动态范围的实时监控光束

3、像素尺寸Min. 3.45um

4、工业标准的FireWire 1394 b / GigE接口

5、不同的软件版本可选:RayCi-Standard / Pro分析软件

6、兼容测量连续和脉冲激光器


主要技术指标:

相机型号

CCD-1201

CCD-2301

CCD-2302

口径规格

1/2’

2/3’

2/3’

响应波长范围

-RT

-UV

-IR

400-1150nm

320-1150nm

150-1150nm

400-1150nm + 1470-1605nm

400-1150nm

320-1150nm

150-1150nm

400-1150nm + 1470-1605nm

400-1150nm

320-1150nm

150-1150nm

400-1150nm + 1470-1605nm

通光孔径

6.5mm x 4.8mm

9.0mm x 6.7mm

8.5mm x 7.1mm

像素

1388 x 1038

1388 x 1038

2452 x 2056

像素尺寸

4.65 x 4.65um

6.45 x 6.45um

3.45 x 3.45um




三、CinCam InGaAs系列光束分析仪:



主要特点:

1、覆盖波段:900nm - 1800nm

2、高分辨率的TEC冷却探测器

3、高帧频高动态范围的实时监控光束

4、工业标准的GigE接口

5、不同的软件版本可选:RayCi-Standard / Pro分析软件

6、兼容测量连续和脉冲激光器



主要技术指标:

相机型号

InGaAs-320

InGaAs-640

口径规格

1’

1’

响应波长范围

900-1800nm

900-1800nm

通光孔径

9.6mm x 7.7mm

9.6mm x 7.7mm

像素

320 x 256

640 x 512

像素尺寸

30um x 30um

15um x 15um

量子效率

>70%   (1000nm - 1064nm)

>70%   (1000nm - 1064nm)

像素利用率

>99.5%

>99.5%

探测器冷却

TEC (stabilized +5°C, -20K relative)

TEC (stabilized +5°C, -20K relative)

接口

GigE
