HF2IS宽频阻抗谱仪

  • HF2IS宽频阻抗谱仪
满足实验室高阻抗测量要求的宽频阻抗谱仪HF2IS动态和静态阻抗光谱学理想的解决方案

所属类别:电子学测试仪器 » 阻抗分析与断层成像

所属品牌:瑞士Zurich Instruments公司

产品负责人:

姓名:许工(Sherry)

电话:131 2213 4000(微信同号)

邮箱:yongyan-xu@auniontech.com

HF2IS宽频阻抗谱


满足实验室高阻抗测量要求的宽频阻抗谱仪HF2IS动态和静态阻抗光谱学理想的解决方案.


瑞士苏黎世仪器公司(Zurich Instruments)HF2IS宽频阻抗谱仪是动态和静态阻抗光谱学理想的解决方案。两个宽频微差测量单元和4个双重相位调制,并和一个空前高精度128-bit DSP匹配。因此一个全数字台式机就能够执行高灵敏度高精度静态阻抗特性描述的多频测量。这些功能主要满足研究实验室的高阻抗的测量要求。

关键词:阻抗谱仪,宽频介电和阻抗谱仪,高频阻抗谱仪,电化学阻抗谱仪,阻抗分析仪,Impedance spectroscope

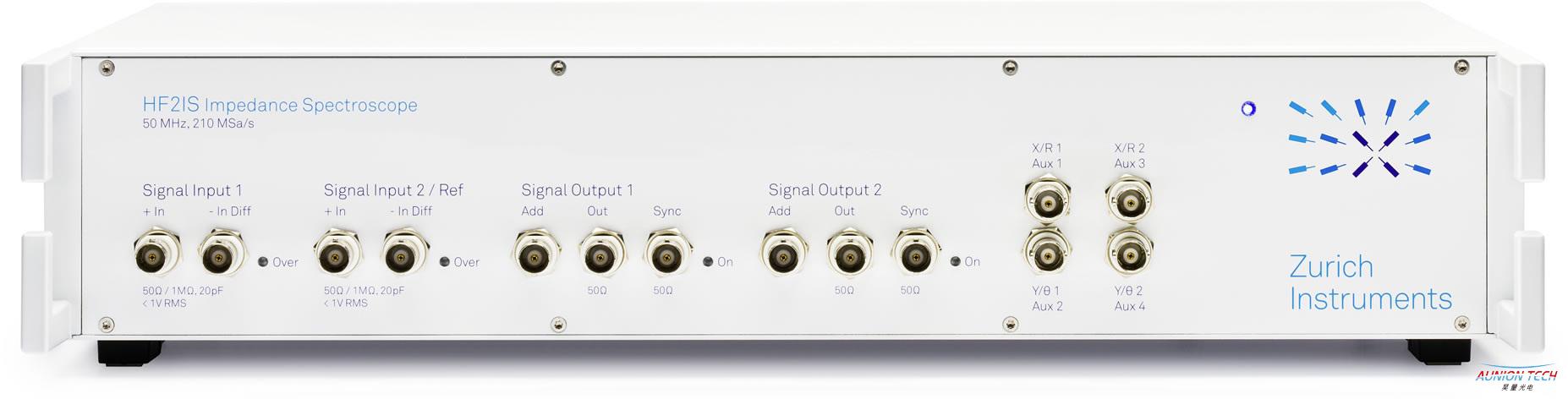

瑞士苏黎世仪器公司(Zurich Instruments)HF2IS宽频阻抗谱仪


瑞士苏黎世仪器公司(Zurich Instruments)HF2IS宽频阻抗谱仪是动态和静态阻抗光谱学理想的解决方案。两个宽频微差测量单元和4个双重相位调制器,并和一个空前高精度128-bit DSP匹配。因此一个全数字台式机就能够执行高灵敏度高精度静态阻抗特性描述的多频测量。这些功能主要满足研究实验室的高阻抗的测量要求。


宽频阻抗谱仪关键特性:
Ø  2 个单端和微分运算测量单元
Ø  0.7 µHz - 50 MHz模拟带宽
Ø  210 MSa/s, 14 bit A/D转换
Ø  同时支持4/8个频率
Ø  2/3/4个终端测量配置
Ø  大范围解调滤波设置
Ø  4*1 MSa/s, 16 bit, ±10V 辅助模拟输出
Ø  2*400 kSa/s, 16 bit, ±10V辅助模拟输入
Ø  USB 2.0 高速主机连接
Ø  包含图形用户界面,程序接口和数据服务器


宽频阻抗谱仪应用:
Ø 电阻抗图谱
Ø 微流体生物技术与生物工程
Ø 半导体特性描述
Ø 太阳能电池和有机LED (OLED)
Ø 食品质量控制 (肉类,牛奶, 蔬菜)

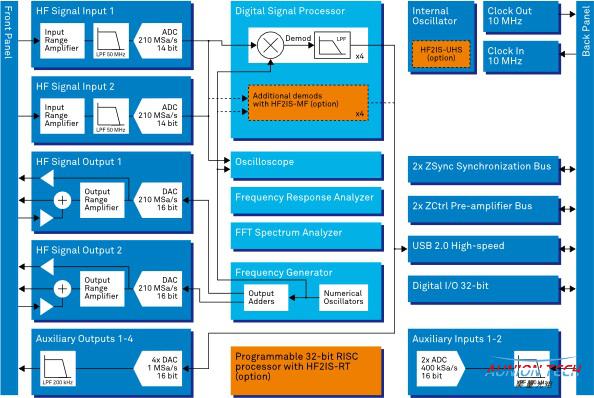

宽频阻抗谱仪功能图解:



宽频阻抗谱仪规格:


HF模拟输入


模拟带宽

1 µHz - 50 MHz

输入阻抗

50 Ω1 MΩ || 20 pF

输入电压噪声

5 nV/√Hz

输入范围

±3.5 V

输入AC范围

±1 mV±1.5 V

A/D转换

14 , 210 MS/s

HF模拟输出


模拟带宽

DC - 50 MHz

工作范围

±10 mV, ±100 mV, ±1 V, ±10 V

信号加法器

±10 V, DC - 50 MHz带宽

D/A转换

16 , 210 MS/s

解调器和参考


解调器数量

4个双相解调器

滤波器时间常数

1 µs - 500 s

滤波器带宽

80 µHz - 220 kHz

滤波器阶数(衰减斜率)

612182430364248 dB/OCT

X, Y, R, Theta

64位全范围

参考频率分辨率

0.7 µHz

参考相角分辨率

1.0 µ°

辅助信号


高速输出

4通道,±10 V,振幅,相位,频率,X/Y,用户定义值

D/A转换器

16 , 1 MS/s

D/A模拟带宽

200 kHz

高速输入

双通道,±10 V

A/D转换器

16 , 400 kS/s

A/D模拟带宽

100 kHz

其他接口


主机连接

USB 2.0高速接口,480 Mbit/s

前置放大器控制总线

ZCtrl 专有总线控制外部前置放大器

同步总线

Zsync专有总线连接ZI本地仪器

数字 I/O

32位,通用

本机概况


尺寸

45 x 28 x 9 cm (19英寸机架)

重量

6.2 kg

电源

110/120/220/240 V, 50/60 Hz

工作温度

+5 °C +40 °C

内部振荡器输出

sine, ±1 V, 10 MHz

内部振荡器稳定性

30 ppm,具有超高稳定性

PC操作系统

32位和64Windows XPVistaWindows 7Linux
